Отчёт о тестировании InfiNet Vector 5 от производителя

Дата: 26.11.2019

В данной статье в кратком виде представлены результаты сравнительного тестирования InfiNet Vector 5 и Ubiquiti airFiber 5X HD. Полную версию можно скачать ниже по ссылке.

Установка оборудования InfiNet

В данном разделе описываются рекомендации по установке оборудования InfiNet, необходимые для прохождения последующего сравнительного тестирования.

1. Определение частотного канала.

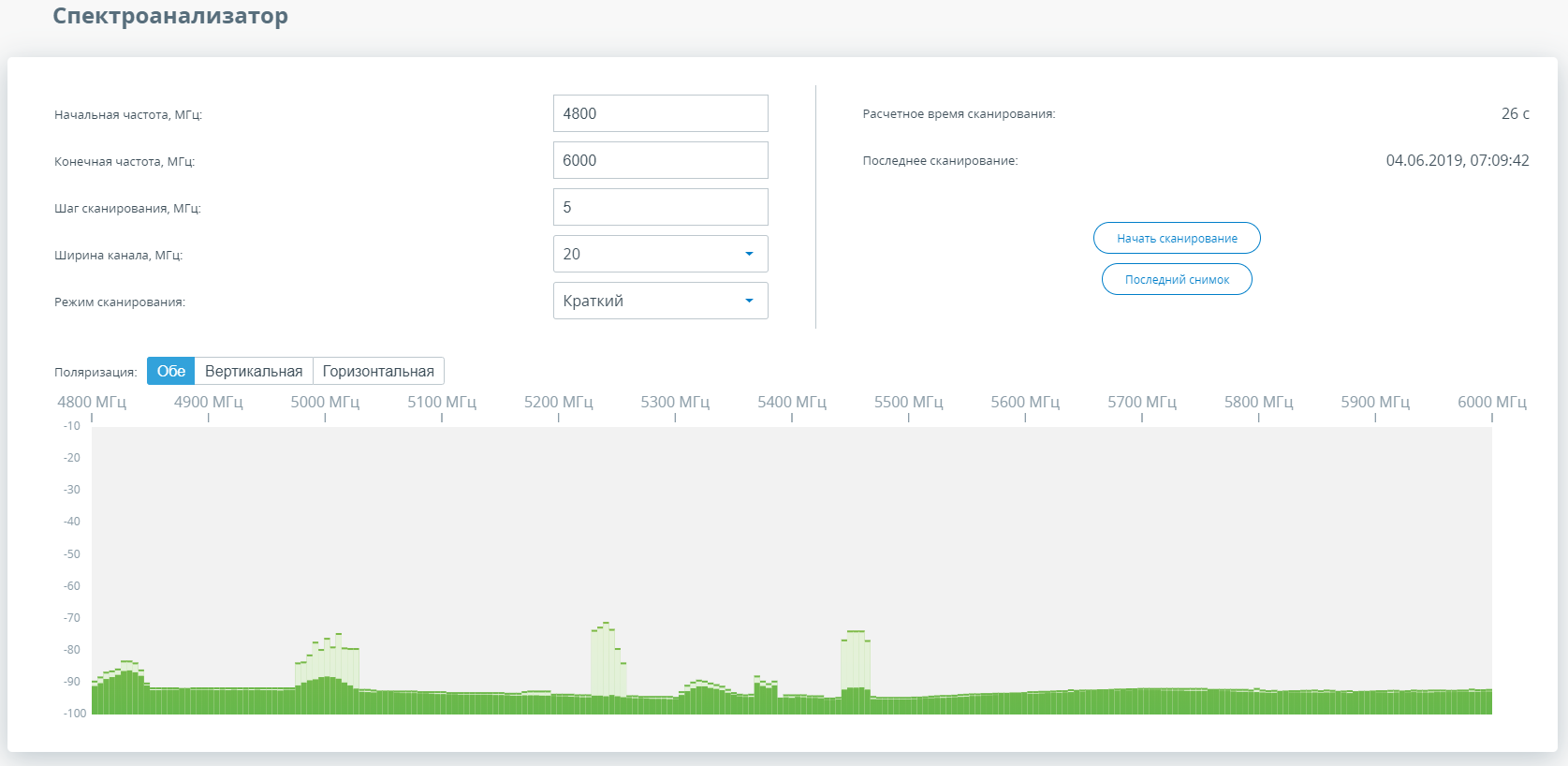

Оптимальные значения производительности и задержки для определённой дистанции могут быть достигнуты только при условии отсутствия помех в используемом частотном канале. Для проведения этих испытаний требуется использовать встроенный в веб-интерфейс инструмент «Спектроанализатор».

Примечание. Так как используемый радиочастотный спектр является не лицензируемым, то для проведения тестирования могут быть выбраны номиналы частот, позволяющие минимизировать взаимное влияние с внешними радиопомехами или в соответствии с полученным разрешением на использование радиочастотного спектра.

Данная проверка выполняется на каждом устройстве.

Примечание. Во время работы спектроанализатора связь между устройствами будет потеряна. Если вы запустите сканирование на доступном через радиоинтерфейс устройстве и потеряете связь, то для получения результатов сканирования нажмите на кнопку «Предыдущие результаты».

2. Юстировка антенн.

В разделе «Радио» необходимо установить один из свободных каналов на устройствах Master и Slave, на основе результатов, полученных в пункте 1.

Ниже приведены параметры, которые так же должны быть установлены в разделе «Радио»:

  • Максимальная выходная мощность — должно быть установлено максимальное значение (опция «авто» должна быть отключена)
  • Ширина канала — должна быть установлена в требуемое значение (для этой проверки используйте 5 МГц)
  • Период радиокадра (2, 4, 5, 10 мс) — чем больше период радиокадра, тем выше пропускная способность, и, соответственно, чем меньше период радиокадра, тем меньше задержка. Используйте значение 2 мс для этой проверки

Остальные параметры в разделе «Радио» должны остаться в значениях по умолчанию.

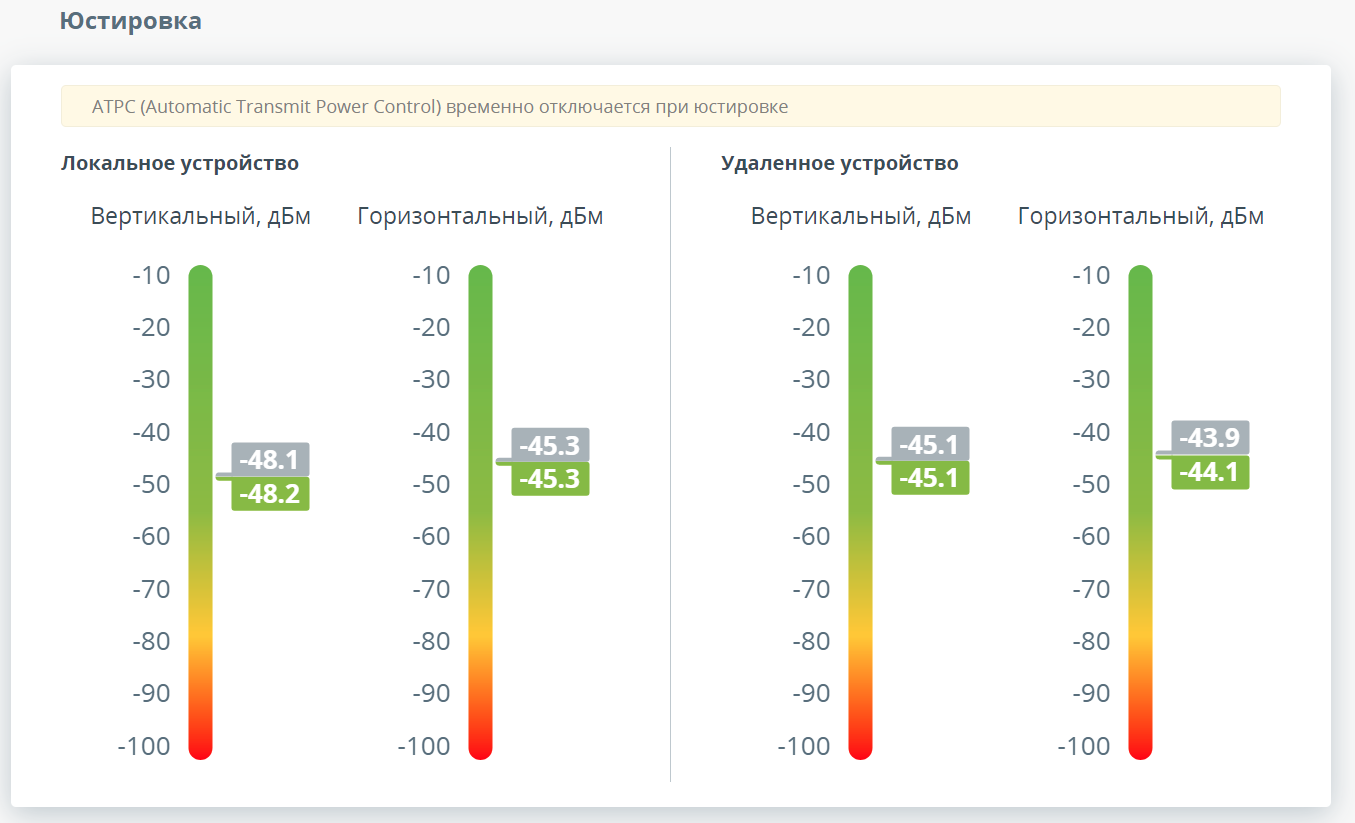

Для проведения точной юстировки антенны используется встроенный в веб-интерфейс инструмент «Юстировка».

Качество сигнала должно быть протестировано по очереди, в обоих направлениях. После первичной ориентации зафиксируйте антенну на удалённой стороне канала связи. Далее, на локальной стороне, используя инструмент «Юстировка», специалисты должны начать медленно изменять ориентацию антенны по азимуту, одновременно контролируя параметры канала связи.

Зелёный маркер указывает на текущий уровень сигнала. Для достижения наилучших показателей этот маркер должны быть как можно ближе к значениям в серой области, где отображается максимальное расчётное значение, возможное для этого канала связи. Серый маркер показывает максимальное значение, которое было достигнуто по этому каналу. После нахождения оптимальной позиции потребуется определить ориентацию антенны по углу места. Определив ориентацию, в которой сигнал имеет лучшие характеристики, надёжно зафиксируйте антенну. Теперь процедура юстировки в точности должна быть повторена для второго устройства. Для получения подробного описания параметров, доступных в инструменте юстировки антенны, обратитесь к документации.

После завершения юстировки обеих антенн на обоих устройствах включите параметр «Автоматическая регулировка выходной мощности», принимая во внимание ограничения ЭИИМ.

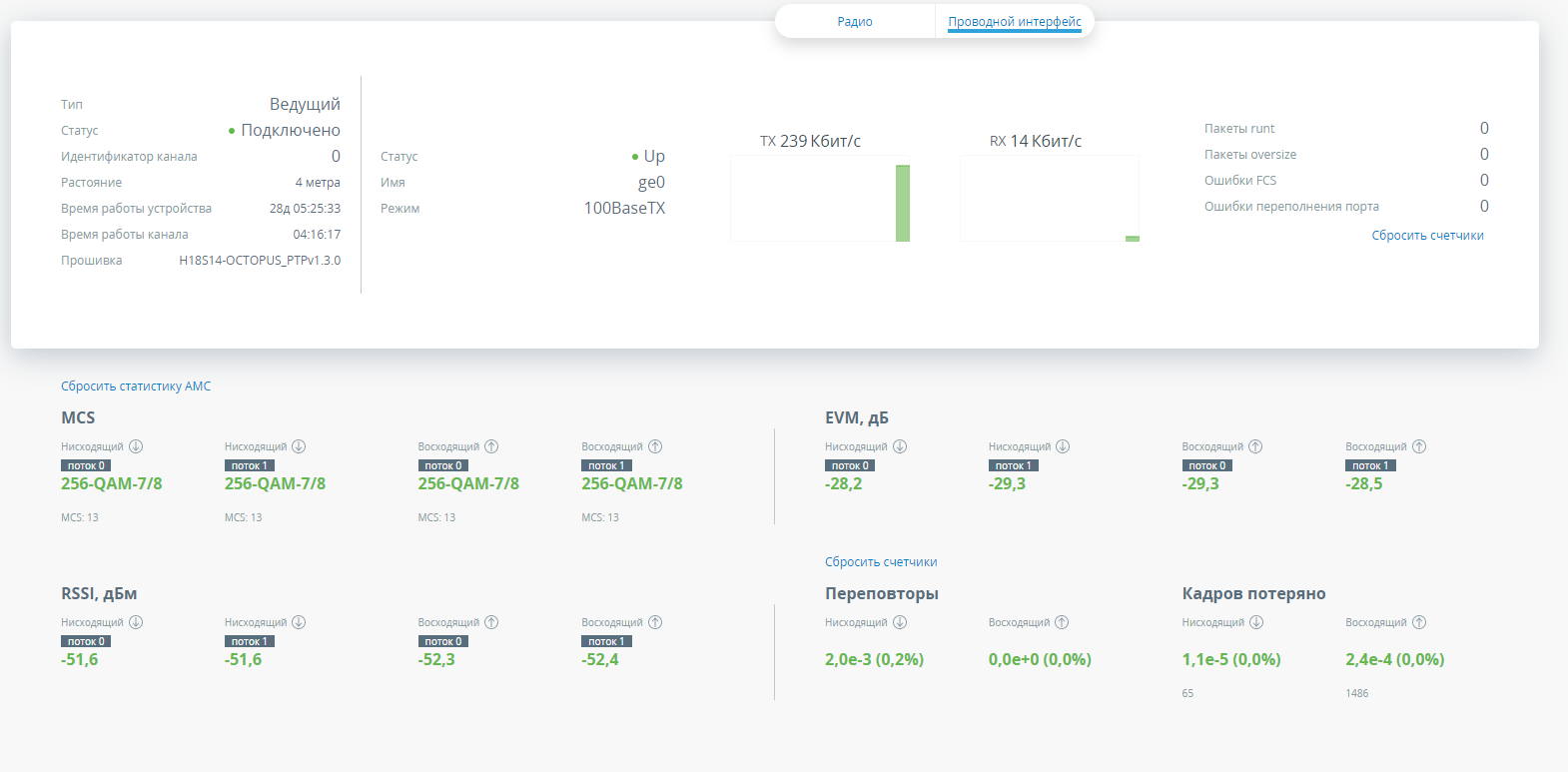

3. Статистика по интерфейсам.

Через беспроводной канал связи пока не передавался трафик, следовательно, значения параметра «Ошибки Rx/Tx» для интерфейсов Ethernet должны быть близки к нулю.

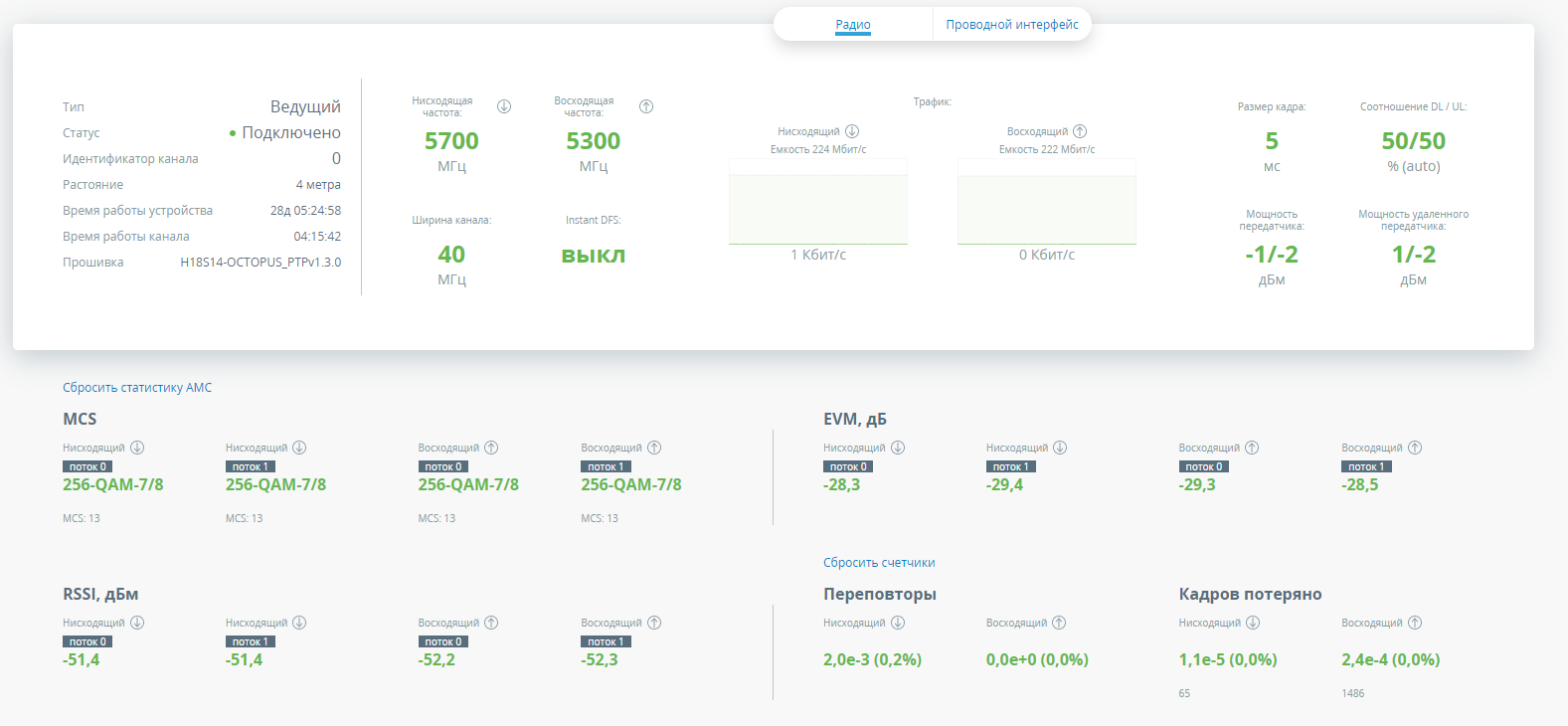

4. Статистика по интерфейсам.

Проверьте и запишите параметры канала связи. При хорошей юстировке, наличии прямой видимости, значения должны быть оптимальными.
Оптимальные значения:
  • RSSI должен быть между -50 и -55 дБм
  • EVM должен быть не ниже -21 дБ
  • Количество переповторов не должно превышать 5%


Результаты теста и выводы (соединение №1, 22 км)

Тест 1. Максимальная однонаправленная пропускная способность UDP (BERT)

Размер кадра,
байт
Пропускная способность, Мбит/с Вывод
InfiNet Vector 5 Ubiquiti AF-5XHD
Частота 5565 МГц, ширина канала 40 МГц
  Fixed UL/DL 90/10 Fixed UL/DL 75/25
64 307 229 Преимущество IW по скорости.
Падение производительности Ubnt
при маленьком размере кадра.
128 307 227
256 307 227
512 307 261
1024 307 282
1280 307 287
1518 307 286


Тест 2. Максимальная двунаправленная пропускная способность UDP (RFC 2544)

Размер кадра,
байт
Пропускная способность, Мбит/с Вывод
InfiNet Vector 5 Ubiquiti AF-5XHD
Частота 5565 МГц, ширина канала 40 МГц
  Fixed UL/DL 50/50 Fixed UL/DL 50/50
64 170 75 Преимущество IW по скорости
на размерах кадра до 1024.
Падение производительности Ubnt
при маленьком размере кадра.
128 168 50
256 165 76
512 164 150
1024 173 182
1280 171 186
1518 173 182


Тест 3.
Двусторонняя задержка в канале (RFC 2544)

Размер кадра,
байт
Задержка, мс Вывод
InfiNet Vector 5 Ubiquiti AF-5XHD
Частота 5565 МГц, ширина канала 40 МГц
  Fixed UL/DL 50/50 Fixed UL/DL 50/50
64 30 5 В зависимости от размера кадра
задержка может быть ниже на Ubnt,
но у IW задержка стабильнее
с любым размером кадра.
128 64 81
256 66 136
512 68 145
1024 63 47
1280 68 59
1518 29 45



Результаты теста и выводы (соединение №2, 3 км)

Тест 1. Максимальная однонаправленная пропускная способность UDP (BERT)

Размер кадра,
байт
Пропускная способность, Мбит/с Вывод
InfiNet Vector 5 Ubiquiti AF-5XHD
Частота 5860 МГц, ширина канала 40 МГц
  Fixed UL/DL 90/10 Fixed UL/DL 75/25
64 408 280 Преимущество IW по скорости.
Падение производительности Ubnt
при маленьком размере кадра.
128 408 284
256 409 284
512 408 326
1024 409 351
1280 410 356
1518 409 354



Тест 2. Максимальная однонаправленная пропускная способность UDP (BERT)

Размер кадра,
байт
Пропускная способность, Мбит/с Вывод
InfiNet Vector 5 Ubiquiti AF-5XHD
Частота 5860 МГц, ширина канала 40 МГц
  Fixed UL/DL 50/50 Fixed UL/DL 50/50
64 226 142 Преимущество IW по скорости
на размерах кадра до 1024.
Падение производительности Ubnt
при маленьком размере кадра.
128 230 66
256 232 184
512 234 212
1024 234 228
1280 233 231
1518 233 232




Тест 3. Двусторонняя задержка в канале (RFC 2544)

Размер кадра,
байт
Задержка, мс Вывод
InfiNet Vector 5 Ubiquiti AF-5XHD
Частота 5860 МГц, ширина канала 40 МГц
  Fixed UL/DL 50/50 Fixed UL/DL 50/50
64 5.3 2 В зависимости от размера кадра
задержка может быть ниже на Ubnt,
но у IW задержка стабильнее
с любым размером кадра.
128 5.5 3.2
256 5.4 3.8
512 5.4 7.6
1024 5.5 3
1280 5.3 2.8
1518 5.4 2.3



Общие выводы

Устройство InfiNet Wireless Vector 5 V5-E в сравнительном тестировании показало себя хорошо. В тестах производительности существует заметное преимущество над Ubiquiti airFiber AF-5XHD при размере кадра до 1280 байт. Пропускная способность при размере кадра выше 1280 байт или сравнима по производительности с оборудованием конкурента, или незначительно проигрывает.

Задержка в канале несколько выше у Vector 5, но она стабильная. У airFiber наблюдается ощутимый разброс по времени отклика.

При работе в зашумл`нном спектре оборудование InfiNet Wireless Vector 5 V5-E показывает более стабильную работу.

К дополнительным преимуществам оборудования InfiNet Wireless можно отнести такой функционал как:

  • Per Stream AMC
  • Per Stream ARQ
  • Target ATPC
  • Поддержка размера радиокадра от 1 до 10 мс по сравнению с от 2 до 5 мс у конкурента
  • Наличие большого выбора ширины канала от 3.5 до 40 МГц
  • Автоматическая регулировка UL/DL
  • Управляемый коммутатор с поддержкой 802.1Q (VLAN)
  • Дополнительный функционал в CLI (диагностическая утилита RPCAPD (зеркалирование трафика), расширенная статистика, фиксирование MCS, отключение ARQ)
  • Гермовводы
  • Температурный диапазон -55.. +60 °С

К дополнительным преимуществам оборудования Ubiquiti можно отнести такой функционал как:

  • Динамический спектроанализатор реального времени с отдельным радиоинтерфейсом
  • Доступные ширины канала 50, 60, 80 и 100 МГц
  • Наличие синхронизации
  • Шире рабочий диапазон частот от 4800 до 6200 МГц
  • Мультиплексоры для агрегации линков
  • Шире функционал веб-интерфейса (constellation diagram, ping, throughput test и т.д.)
  • Конфигурирование через Bluetooth
  • Наличие отдельного порта для управления
