Ubiquiti NanoBeam M5-16

Внешняя точка доступа используется как для создания линков PtP (Точка-Точка), так и для для создания точек доступа типа PtMP (Точка-Многоточка). Устройство поддерживает технологии MIMO 2х2 и airMAX. Использование NanoBeam M5 оптимально для районов, где диапазон 2,4 ГГц сильно зашумлён.

Особенности

• Улучшенная устойчивость к шуму. NanoBeam излучает радиочастотную энергию более узконаправленно. Фокусируясь в одном направлении, устройство блокирует или фильтрует шумы в пространстве, повышая устойчивость к ним. Эта функция особенно важна в местах, насыщенных другими радиочастотными сигналами такой же или близкой частоты.
• Интегрированная конструкция. Радиомодуль и антенны объединены вместе для повышения эффективности и компактности устройства, благодаря чему также достигается максимальное усиление. Устройство универсально и экономически эффективно для развёртывания сетей.

Пример использования

Программное обеспечение AirOS

Интуитивно понятное ПО AirOS позволяет быстро и легко настроить точку доступа в нужном режиме работы даже пользователю, который впервые встретился с данным ПО. Также присутствует AirView — встроенная утилита, предназначенная для спектрального анализа частот окружающей среды (поставляется со всеми новыми устройствами).
Инструмент airView позволяет выявлять признаки шума и планировать ваши сети для снижения шумовых помех. Функции airView: Постоянно отслеживает шум в эфире Собирает точки измерения энергии в графики реального времени Помогает оптимизировать выбор канала, строение сети и производительность радиосети airView работает в фоновом режиме, не прерывая соединения и не нарушая работу сети. Он отображает графики и различные данные в режиме реального времени, записывает результаты и предоставляет отчёты. Waterfall. Совокупность энергии на каждой частоте с распределением по времени. Waveform. Уровни сигнала по частотам в форме волны и их вероятность.
airControl — мощное, интуитивное веб-приложение для управления сетью, которое позволяет операторам централизованно контролировать все сети устройств ubiquiti. Приложение включает в себя следующие возможности: Сетевая карта Мониторинг статуса устройств Массовое обновление прошивки Доступ к пользовательскому веб-интерфейсу Управление группой устройств Планирование задач



Технология airMAX ac

В отличие от стандартного протокола Wi-Fi, протокол TDMA (Time Division Multiple Access) airMAX позволяет каждому клиенту посылать и принимать данные, используя предопределённые промежутки времени, настроенные интеллектуальным контролером точки доступа. Этот метод «временных слотов» устраняет конфликты скрытых узлов и повышает эффективность эфирного времени, таким образом технология airMAX обеспечивает значительно лучшую пропускную способность, масштабируемость, помехоустойчивость и уменьшает задержки в сравнении с другими уличными устройствами этого класса.

• Интеллектуальный QoS. Приоритет назначается голосовым и видео данным для непрерывной потоковой передачи.
• Масштабируемость. Большая ёмкость и масштабируемость.
• Большая дальность. Позволяет организовывать высокоскоростные соединения операторского класса.

На сектор airMAX ac могут быть подключены до 100 клиентов; показаны 4 клиента для иллюстрации общего принципа.

Крепление

NanoBeam крепится на различные поверхности, включая стену и мачту, а наличие шарового шарнира позволяет выравнивать устройство и поворачивать его в трёх осях. Для крепления на мачту не требуется никакого дополнительного крепежа, а для того, чтобы закрепить NanoBeam на стене, вам необходим только набор специального крепления Nanobeam Wall Mount Kit (не входит в комплект поставки).

Технические характеристики

Процессор	Atheros MIPS 74KC, 533 МГц
ОЗУ	64 МБ DDR2
ПЗУ	8 МБ
Сетевой интерфейс	1х10/100 Мбит/с Ethernet (RJ45)
Ширина канала	5/8/10/20/30/40 МГц
Рабочий диапазон	5170–5850 МГц
Выходная мощность	До 20 дБм для РФ (до 26 дБм для других стран)
Программное обеспечение	AirOS

Спецификация радиомодуля

	Скорость передачи	Мощность передатчика	Чувствительность приёмника	Погрешность
802.11a	6–24 Мбит/с	26 дБм	-94 дБм	+/-2 дБ
	36 Мбит/с	25 дБм	-80 дБм	+/-2 дБ
	48 Мбит/с	24 дБм	-77 дБм	+/-2 дБ
	54 Мбит/с	23 дБм	-75 дБм	+/-2 дБ
802.11n / airMAX	MCS0	26 дБм	-96 дБм	+/-2 дБ
	MCS1	25 дБм	-95 дБм	+/-2 дБ
	MCS2	25 дБм	-92 дБм	+/-2 дБ
	MCS3	25 дБм	-90 дБм	+/-2 дБ
	MCS4	24 дБм	-86 дБм	+/-2 дБ
	MCS5	23 дБм	-83 дБм	+/-2 дБ
	MCS6	23 дБм	-77 дБм	+/-2 дБ
	MCS7	23 дБм	-74 дБм	+/-2 дБ
	MCS8	26 дБм	-95 дБм	+/-2 дБ
	MCS9	25 дБм	-93 дБм	+/-2 дБ
	MCS10	25 дБм	-90 дБм	+/-2 дБ
	MCS11	25 дБм	-87 дБм	+/-2 дБ
	MCS12	24 дБм	-84 дБм	+/-2 дБ
	MCS13	23 дБм	-79 дБм	+/-2 дБ
	MCS14	23 дБм	-78 дБм	+/-2 дБ
	MCS15	23 дБм	-75 дБм	+/-2 дБ

Параметры антенны

Усиление	16 дБи
Поляризация	Двойная линейная
Макс. КСВН	1.5:1
Диаграммы направленности

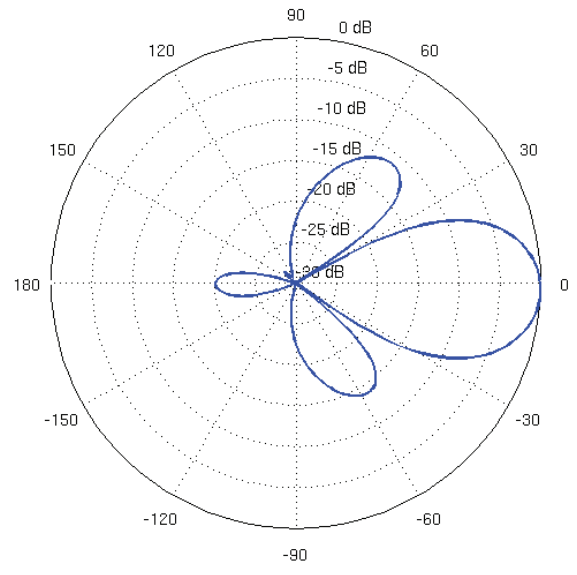

Вертикальная поляризация

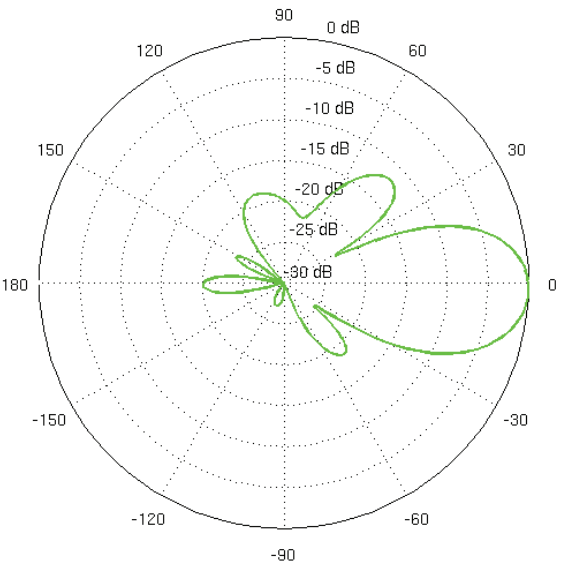

в горизонтальной плоскости	в вертикальной плоскости

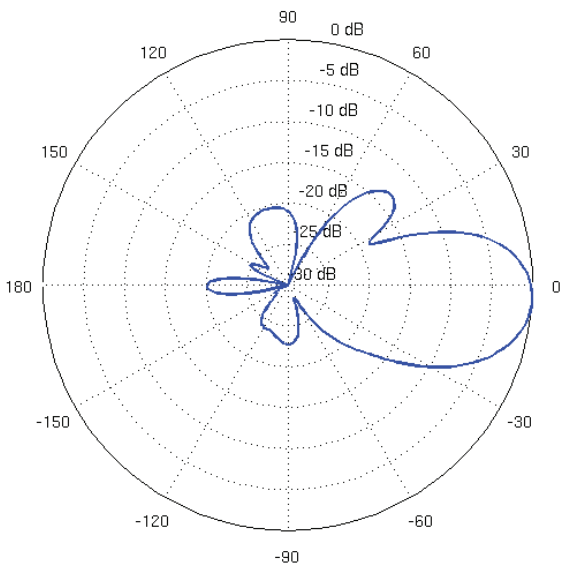

Горизонтальная поляризация

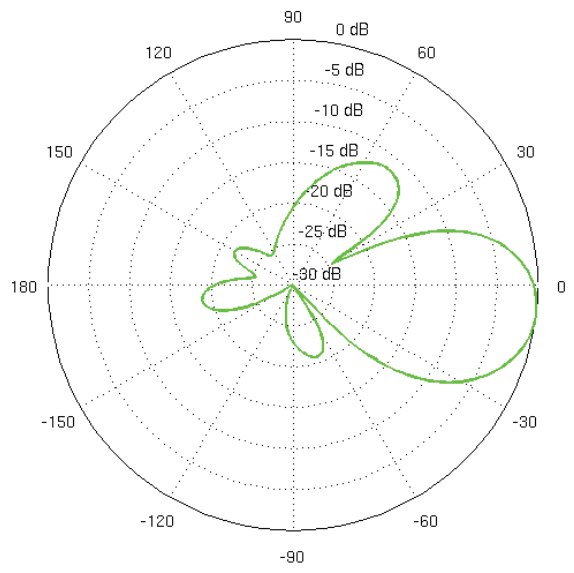

в горизонтальной плоскости	в вертикальной плоскости
График затухания несогласованности

Физические и климатические параметры

Размеры	140 x 140 x 54 мм
Вес	0,32 кг
Материал корпуса	Устойчивый к УФ пластик для наружного применения
Максимальная потребляемая мощность	6 Вт
Блок питания	24 В, 0,5 A PoE
Способ питания	PoE. Напряжение подается через Ethernet (пины: 4, 5 (+); 7, 8 (-))
LED	1х индикатор питания, 1х индикатор активности LAN, 4x индикатор активности WLAN
Индикация уровня сигнала	Программно настраиваемая индикация на основе уровня сигнала
Крепление	Крепление на мачту
Ветровая нагрузка	1,1 кг  при 200 км/ч
Температура окружающей среды рабочая	-40.. +70 °С
Влажность окружающей среды рабочая	5.. 95% (без конденсации)
Испытания на вибрации	ETSI300-019-1.4



Комплект поставки

Радиоустройство	1 шт.
Кронштейн на шаровом шарнире	1 шт.
Фиксирующее кольцо	1 шт.
Металлический хомут	1 шт.
Адаптер питания PoE 24 В, 0,5 А	1 шт.
Кабель питания	1 шт.
Руководство по быстрой установке	1 шт.
