Скоростной режим (Yx) в устройствах airFiber

Дата: 02.11.2016

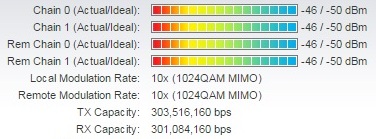

Эти значения - лишь более простой способ отображения скорости связи (на достигнутой модуляции), в качестве чисел использующий величины эффективности модуляции. К примеру, модуляция 1024QAM имеет размер алфавита в 1024 различных символа (сигнальное созвездие QAM в таком режиме имеет 1024 точки) и позволяет передать до log₂1024 = 10 бит на символ (подробнее можно узнать здесь: https://en.wikipedia.org/wiki/Quadrature_amplitude_modulation, это отличная статья), потому обозначается скоростью 10x.

Продолжая речь о скоростях модуляции, доступных в airFiber, 10x это 1024QAM, 8x = 256QAM, 6x = 64QAM, 4x = 16QAM, 2x = QPSK (MIMO). Модуляции ниже 2X используются при режиме SISO (MIMO 1x1): 1X = 1/2 QPSK SISO, 1/4X = 1/4 QPSK SISO.

Таков принцип в данных значениях, чем выше скоростной режим, тем с большей скоростью получится передать трафик.

Алексей Заворыкин
