Ubiquiti: постройте свою систему UniFi

Версия для печати

Дата: 25.07.2023

Нет времени изучать характеристики оборудования UniFi для развёртывания крупной масштабируемой сети в офисе? На сайте производителя появился удобный помощник — мастер построения схемы сети. Он позволит за 7 шагов определиться с выбором необходимых устройств и автоматически спроектировать сетевую топологию.

Приступим.

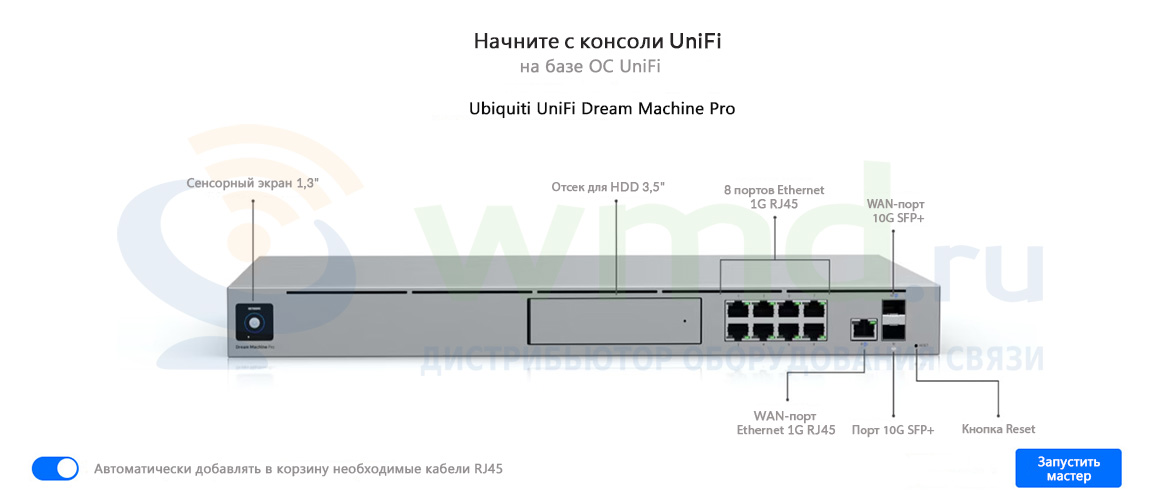

Шаг 1. Консоль UniFi


Для управления сетью выберите консоль на базе операционной системы UniFi — например, Ubiquiti UniFi Dream Machine Pro. Это многофункциональное устройство, объединяющее маршрутизатор, коммутатор и контроллер.

Предусмотрено автоматическое добавление необходимых кабелей RJ45 с помощью специальной кнопки (в левом нижнем углу экрана), которую при желании можно отключить.

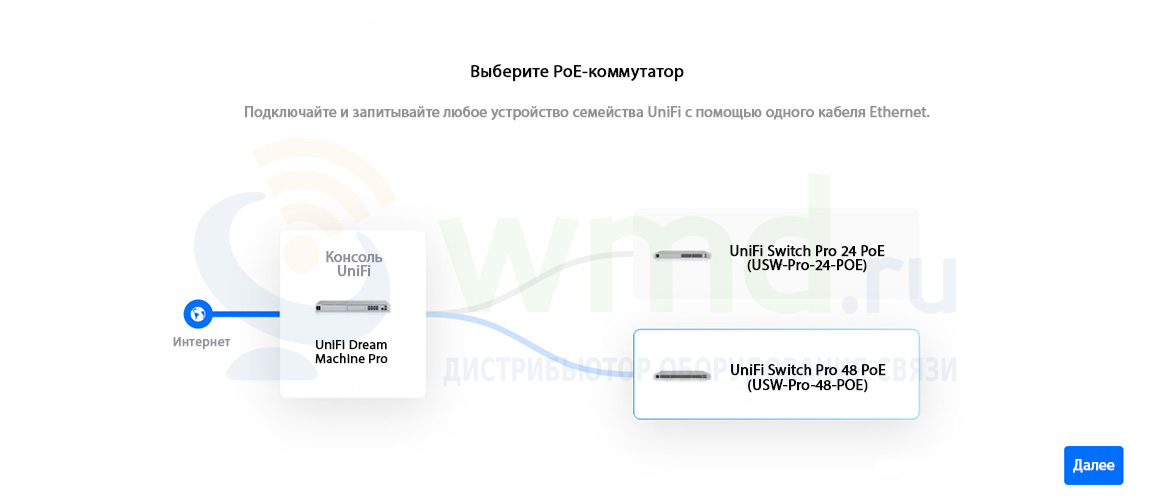

Шаг 2. PoE-коммутатор

Мастер построения схемы сети предлагает два варианта PoE-коммутаторов на выбор:
Для крупной сети подойдёт более мощный высокопроизводительный коммутатор, поэтому остановимся (как пример) на 48-портовой модели.

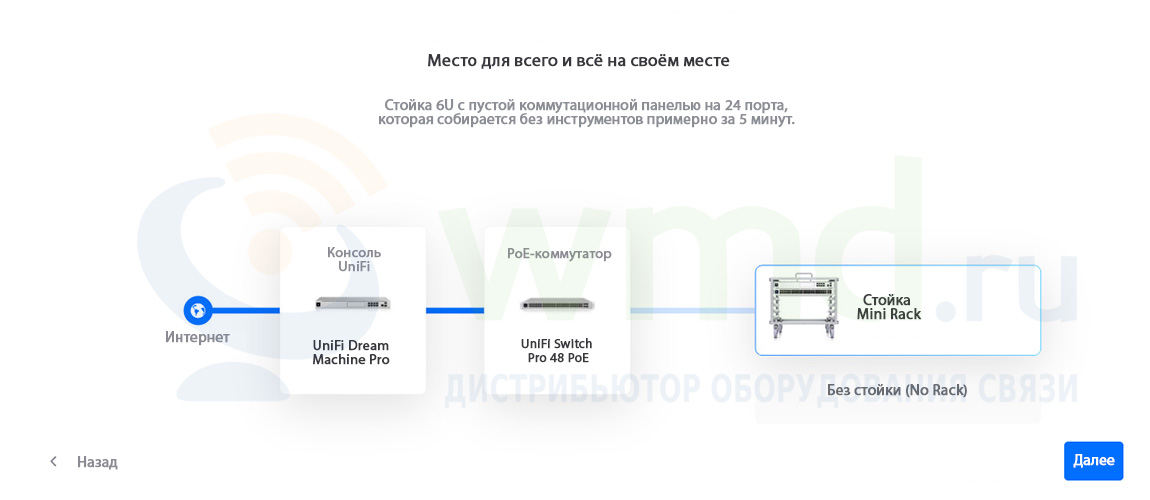

Шаг 3. Телекоммуникационная стойка

Стальная стойка Toolless Mini Rack высотой 6U с пустой коммутационной панелью на 24 порта. Её можно собрать без инструментов примерно за 5 минут. Оснащена запираемыми роликами.

PoE-коммутаторы (шаг 2) предполагают установку в стойку, поэтому выбираем вариант — Mini Rack. Если стойка уже есть — без неё (No Rack).

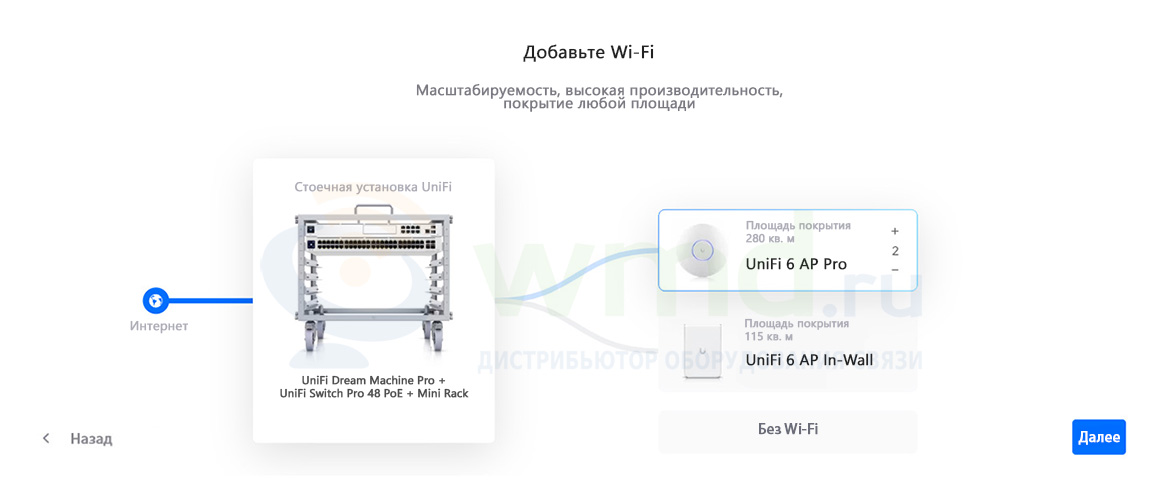

Шаг 4. Wi-Fi оборудование



На этом этапе мастер предлагает 3 опции:
  • UniFi 6 AP Pro (U6-Pro) — высокопроизводительная, потолочная точка доступа Wi-Fi 6 для больших офисов, площадь покрытия 140 кв. м;
  • UniFi 6 AP In-Wall (U6-IW) — устанавливаемая в стену точка доступа Wi-Fi 6 со встроенным PoE-коммутатором, площадь покрытия 115 кв. м;
  • без Wi-Fi.
Если площадь офиса составляет 280 кв. м, хватит двух точек доступа U6-Pro. При расширении офисного пространства их число можно легко увеличить. С добавлением устройств площадь покрытия рассчитывается автоматически.

Шаг 5. Видеонаблюдение

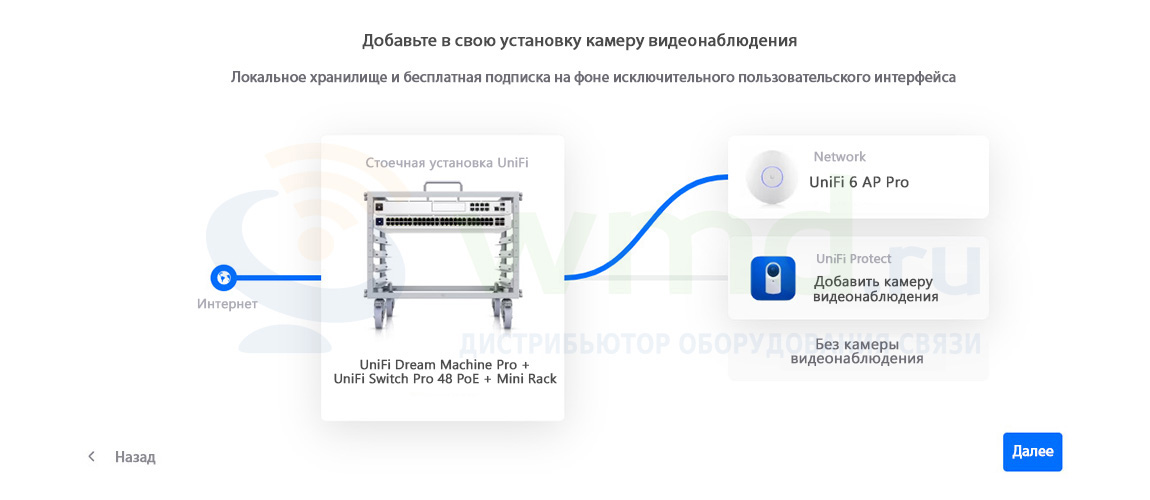

Рис. 1

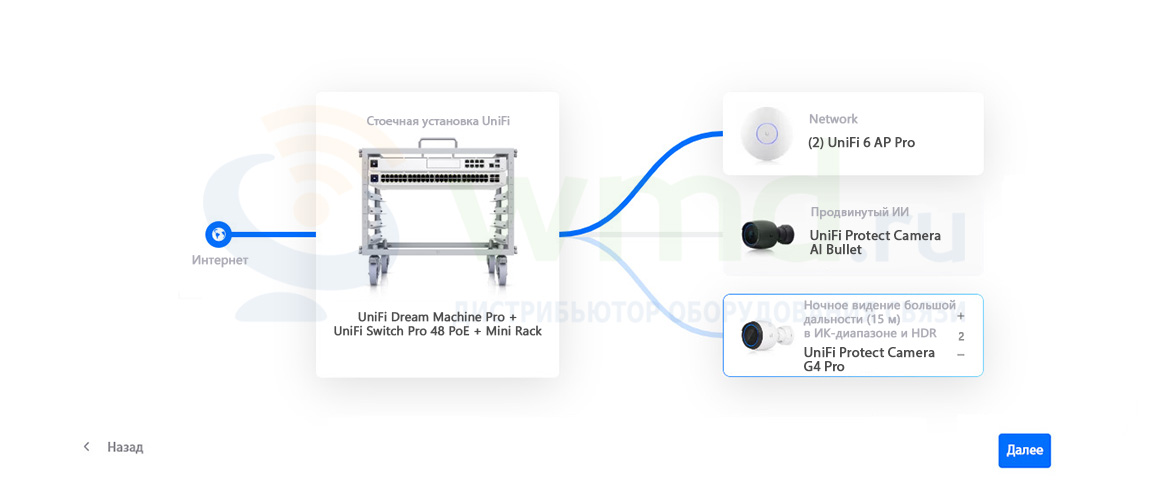

Рис. 2

Безопасность территории — важный аспект в работе офиса. Добавьте одну или несколько камер видеонаблюдения линейки UniFi Protect в свою инсталляцию.

Мастер позволяет выбрать из следующих моделей:
  • UniFi Protect Camera AI Bullet (UVC-AI-Bullet) — мощная камера видеонаблюдения в цилиндрическом форм-факторе с инструментом искусственного интеллекта нового поколения для расширенного обнаружения и обработки данных;
  • UniFi Protect Camera G4 Pro (UVC-G4-PRO) — обеспечивает высокое качество видео за счёт оптического зума, позволяющего создать идеальный кадр.
Также есть вариант "Без камеры видеонаблюдения" (см. рис. 1).

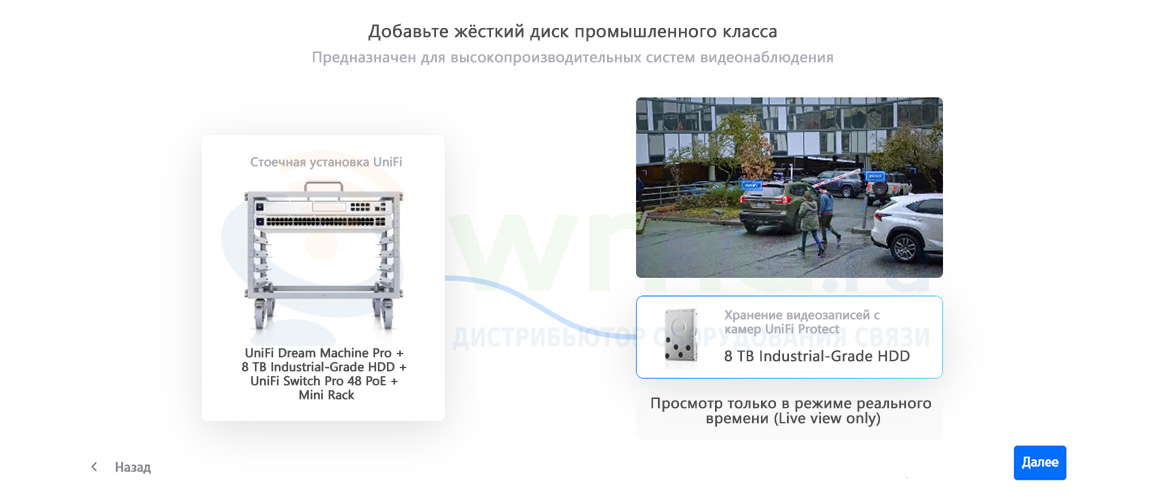

Шаг 6. Жёсткий диск промышленного класса


В данном шаге 2 опции:
  • Industrial-grade 3.5" 8TB HDD (HDD-8TB) — жёсткий диск промышленного класса объёмом 8 ТБ для хранения видеозаписей с камер UniFi Protect (используется совместно с консолями UniFi Dream Machine Special Edition / UniFi Dream Machine Pro или сетевыми видеорегистраторами UniFi Protect NVR / UniFi Protect NVR Pro);
  • просмотр только в режиме реального времени (Live view only).

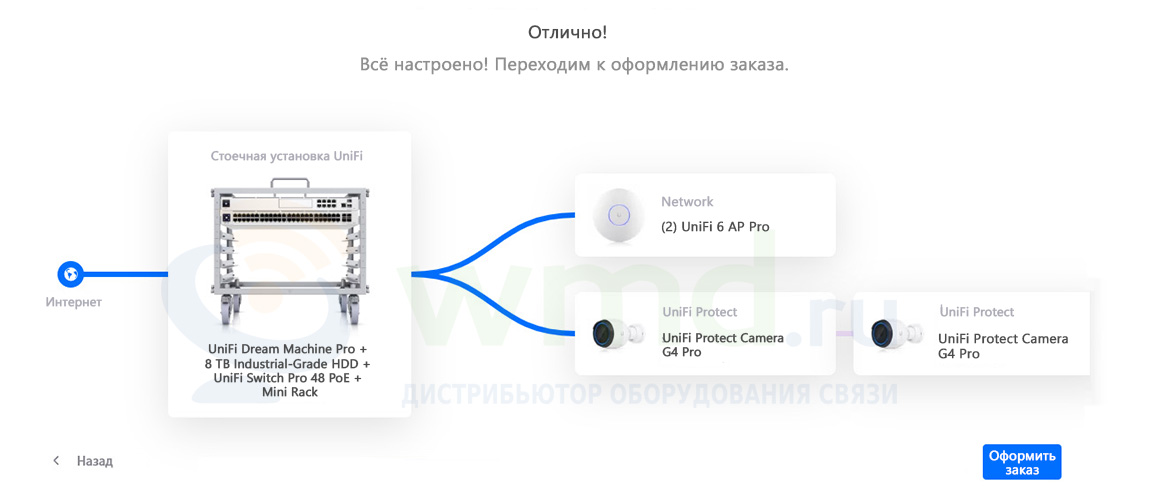

Шаг 7. Оформление заказа


Схема сети готова! Можно оформлять заказ. Если возникнут вопросы, будем рады помочь — пишите.

Автоматически добавлены cверхтонкие патчкорды со сгибаемыми коннекторами RJ45 (см. шаг 1):
