Ubiquiti airFiber 4X

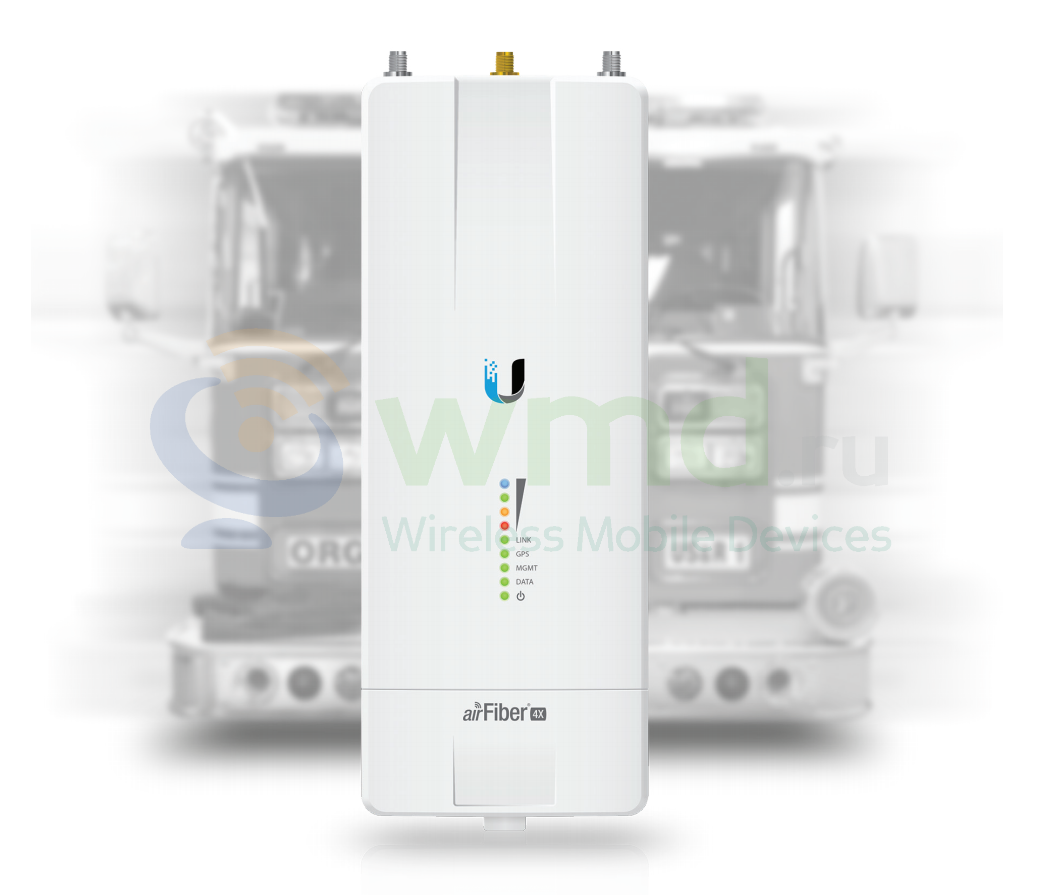

Ubiquiti представляет своё первое радиоустройство, предназначенное для лицензированного спектра и использования в сфере общественной безопасности — AF-4X.  Оно призвано удовлетворить растущую потребность в широкополосной пропускной способности и оптимизировать использование радиочастотного диапазона 4,9 ГГц при помощи передовой спектральной эффективности и производительности TDD.

Построенные по проверенным принципам систем airFiber, устройства airFiber X позволяют более точно адаптировать транспортные сети связи airFiber под нужды конкретного проекта или проапгрейдить старые PTP-каналы на основе устройств Rocket.

Разработано для высокой производительности

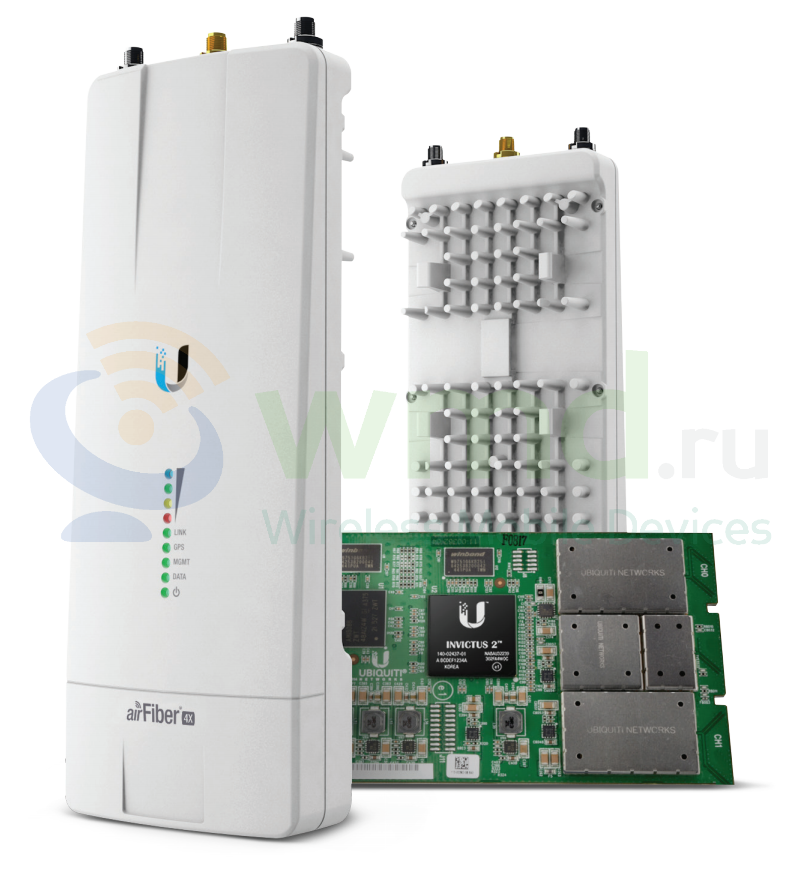

Чип INVICTUS собственной разработки и проприетарная архитектура радио специально разработаны для высокоскоростных и дальнемагистральных линков. Ядро обработки передаваемых данных INVICTUS убирает все ограничения, присущие стандартным чипам Wi-Fi, и обеспечивает высочайшую производительность, возможность работы на очень больших расстояниях и более высокую пропускную способность. airFiber X предоставляет передовую спектральную эффективность в 17,1 бит на Гц и передачу пакетов на скорости до 687 Мбит/с, а также обладает инновационной технологией xtreme Range Technology (xRT) для работы на дистанциях более 200 км.

Критически важная связь

AF-4X разработан специально для использования в наиболее ответственных задачах и потому обладает отличной устойчивостью к помехам: в этом устройстве ещё больше ВЧ-фильтров, чем в высококлассном AF-5X, причём эти фильтры специально настроены на оптимальную работу в диапазоне 4,7–4,99 ГГц, что дополнительно снижает интерференцию с излучением других радиоустройств, работающих в соседнем диапазоне 5 ГГц.

Ультранизкая задержка с технологией HDD

airFiber X разработана для обеспечения высочайшей производительности TDD и самой низкой задержки, что возможно благодаря проприетарной технологии Hybrid Division Duplexing (HDD).

Оптимальная работа в любых условиях эфира

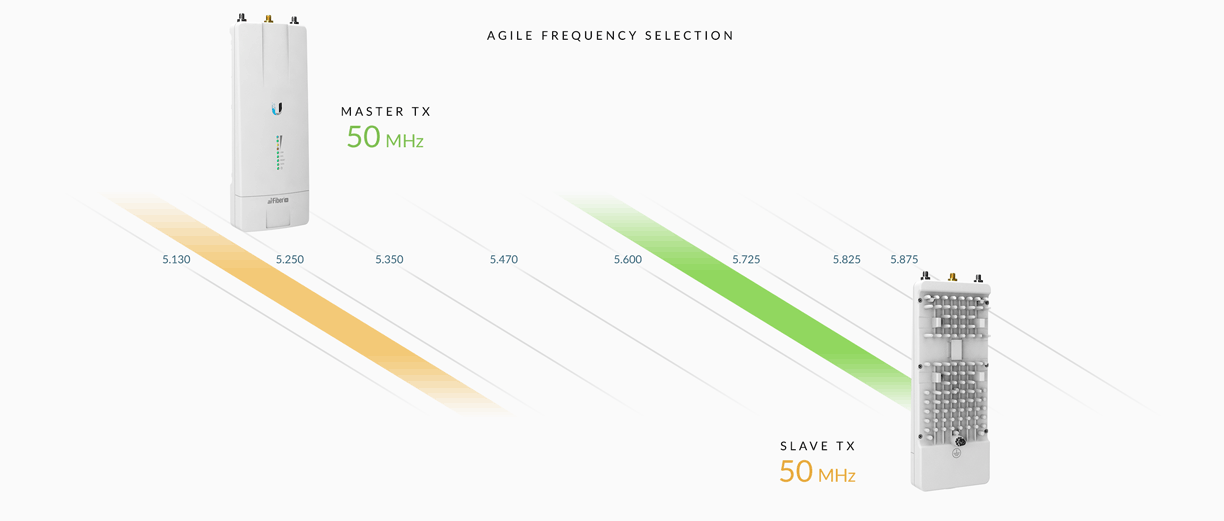

Гибкий выбор ширины канала — 3.5, 5, 7, 10, 14, 20, 28, 30, 40, 50 или 56 МГц — позволяет лучше подстроиться под доступный эфир и избежать лишних помех. Центральный канал выбирается с шагом 1 МГц. Отличным дополнением является возможность использования разных частот для приёма и передачи, что полезно при различающихся ситуациях эфира на концах радиоканала. Также доступно задание рабочих циклов приёма / передачи с целью обеспечения потребностей каналов с асимметричным трафиком.

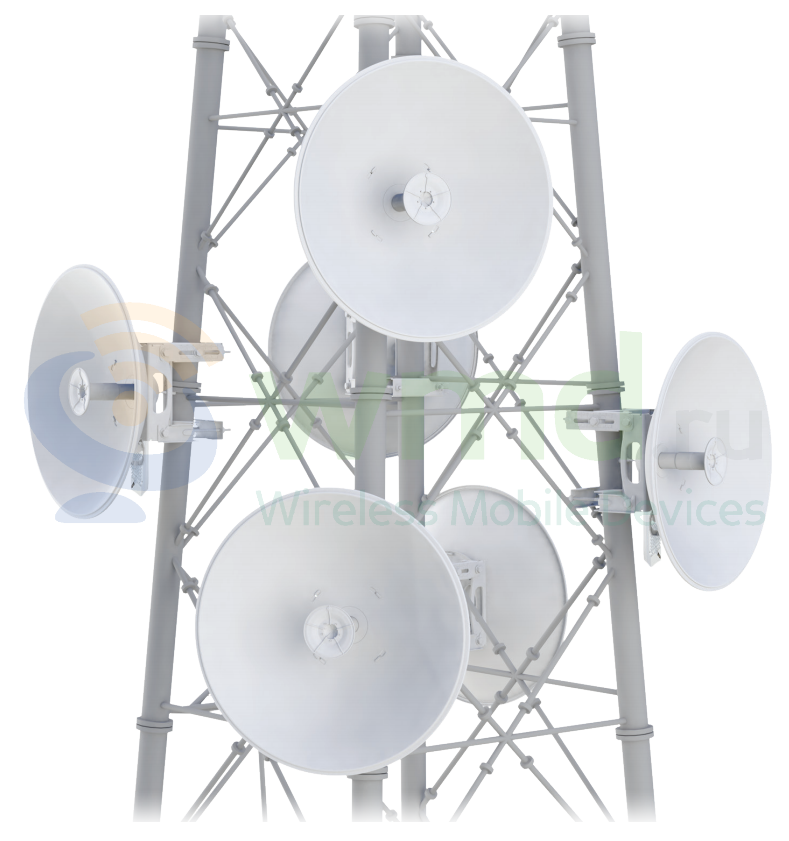

Совместное размещение
Из-за значительной стоимости места на вышке возможность разместить рядом нескольких радиоустройств становится неотъемлемым атрибутом современных беспроводных сетей. airFiber X разработан таким образом, чтобы позволять устанавливать несколько радиоустройств для работы "бок о бок", обеспечивая максимальную спектральную эффективность.

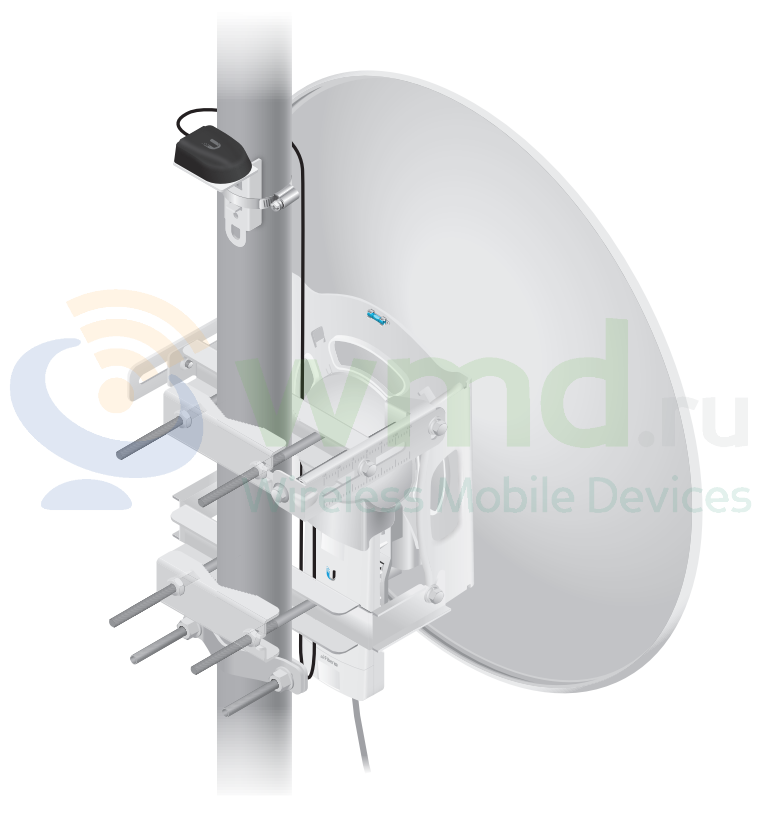

GPS-синхронизация
Точная синхронизация кадров передаваемых данных с помощью технологии GPS делает возможной близко расположенным airFiber принимать и передавать данные без взаимных помех, что обеспечивает лучшее повторное использование частот и повышает стабильность сети.

Чистая энергия на выходе

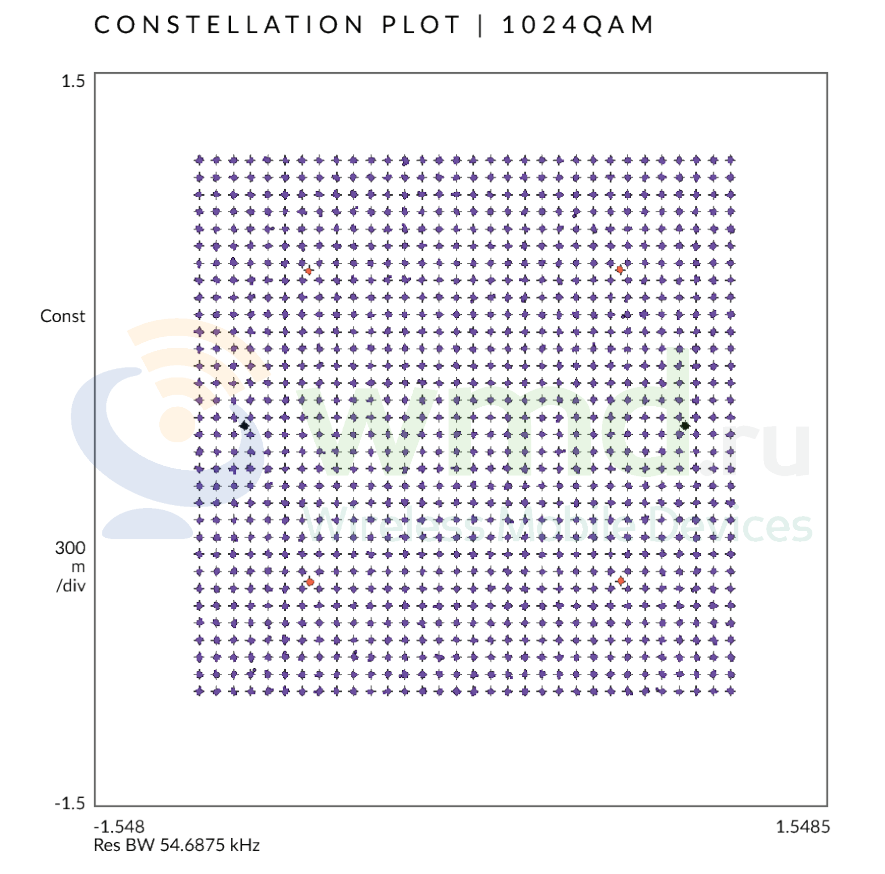

Используя продвинутую цифровую обработку сигналов, инновационный дизайн радиоустройств airFiber X обеспечивает ультрачистый выходной сигнал передатчика, уменьшает широкополосный шум, облегчает совместное размещение устройств и позволяет использовать модуляции высшего порядка, такие как 1024QAM, для большей пропускной способности.

Гибкость развёртывания

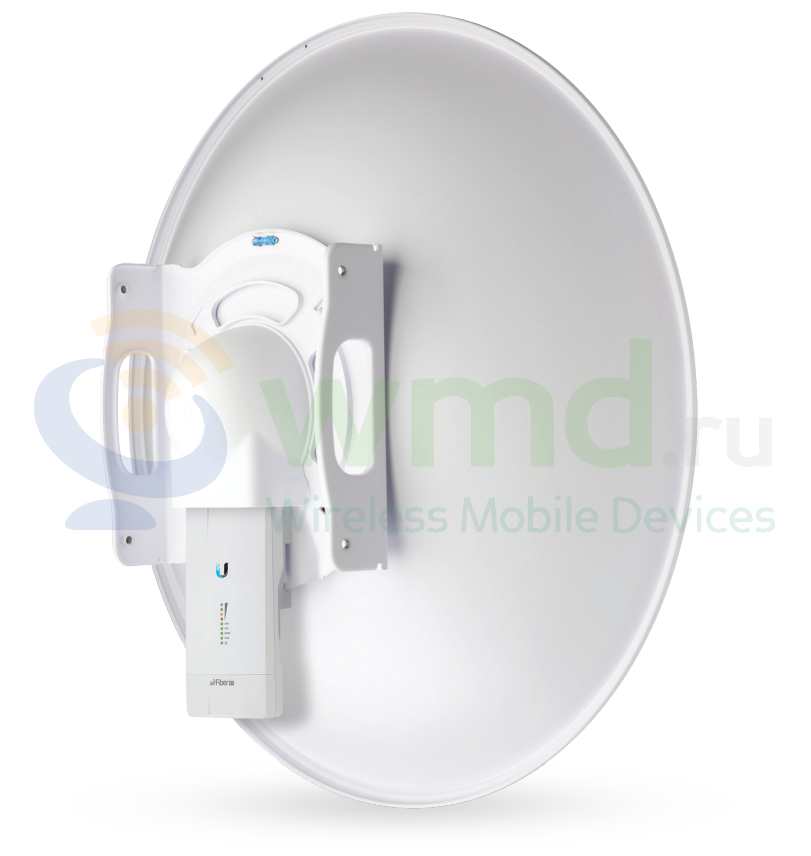

AF-4X поддерживает наклонную поляризацию ± 45° для повышения помехоустойчивости и соотношения сигнал/шум (SNR). Компактная конструкция airFiber X позволяет монтировать его непосредственно в крепление на антеннах Ubiquiti, так что установка не требует дополнительных инструментов.

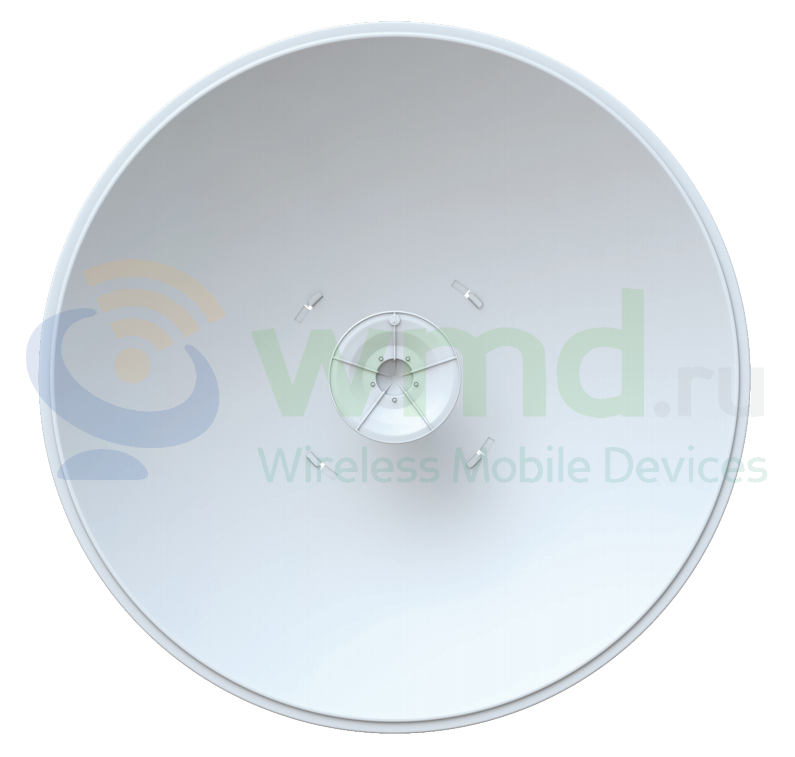

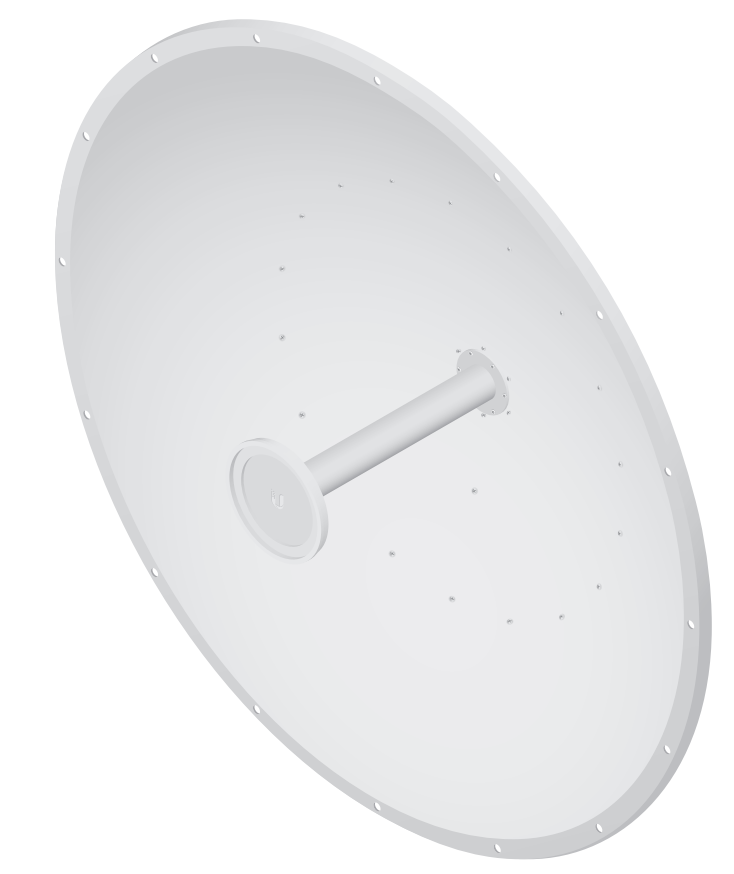

Антенны airFiber X специально разработаны с наклонной поляризацией 45° для максимально эффективной интеграции с AF‑4X.

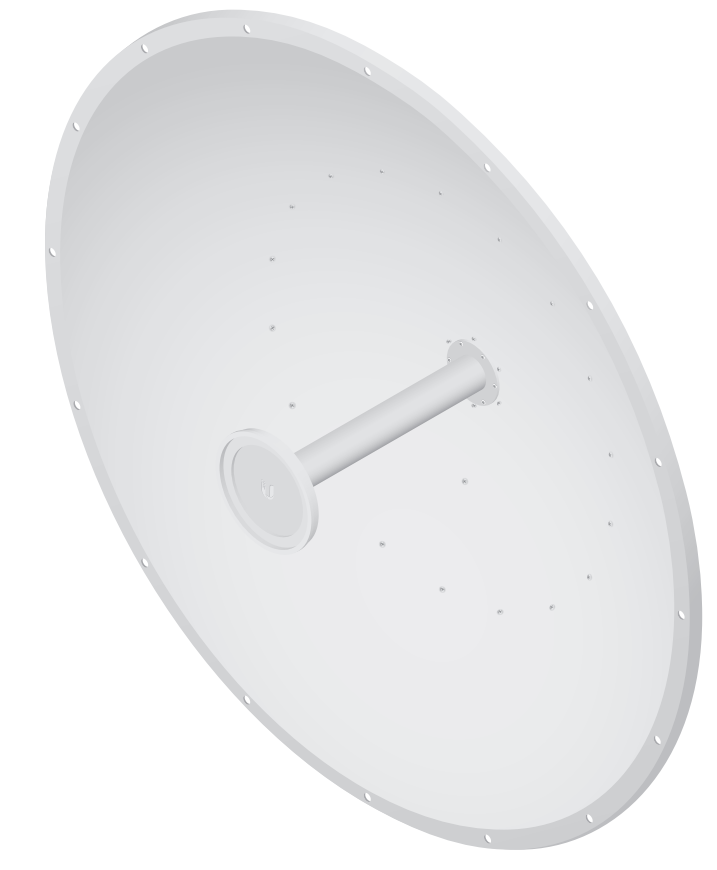

	Модель	Частота	Диаметр
	AF-5G30-S45	4–5 ГГц	650 мм
	AF-5G34-S45	4–5 ГГц	1050 мм

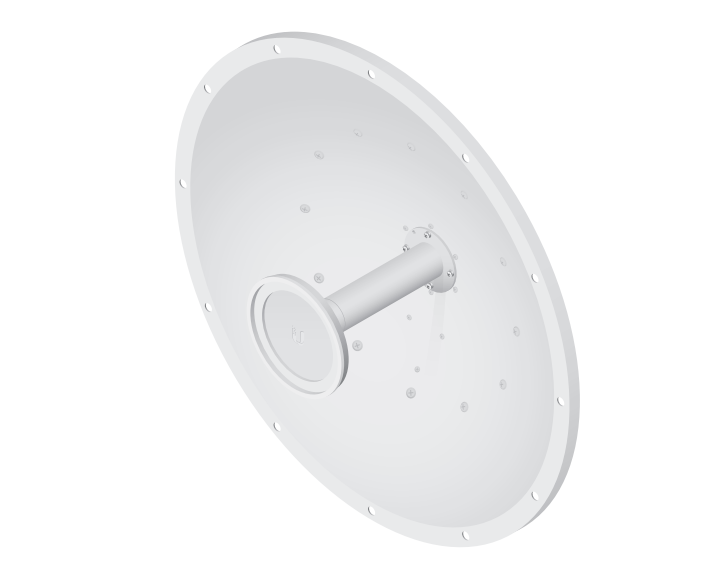

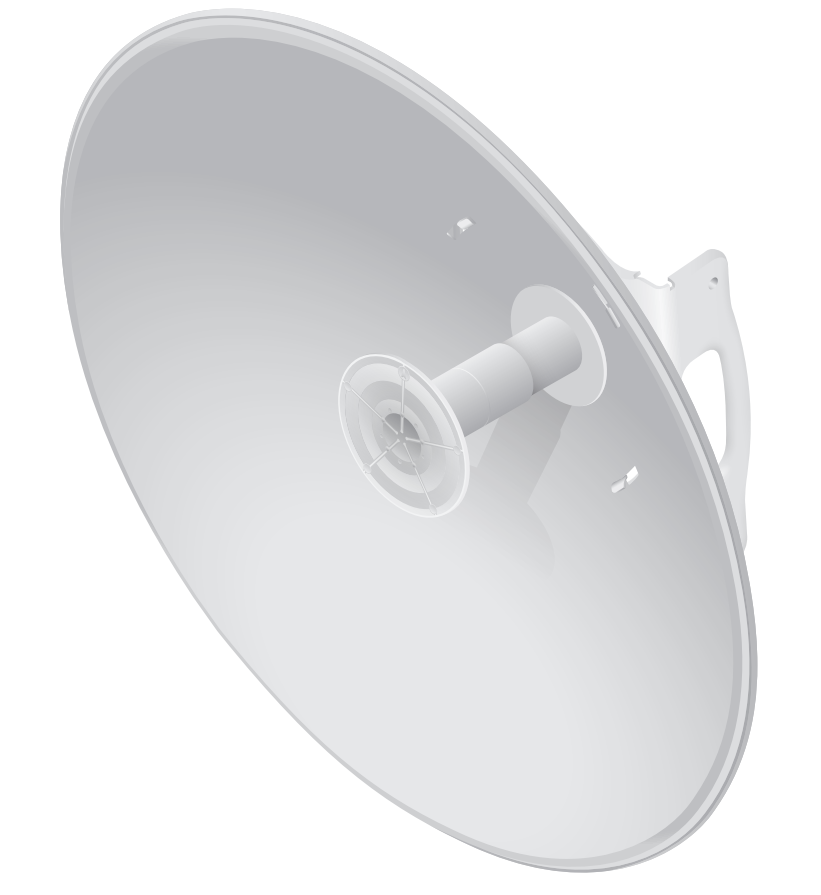

AF-4X можно также использовать вместе с некоторыми моделями антенн RocketDish с использованием переходника (airFiber Antenna Conversion Kit предназначен для преобразования антенны RocketDish в антенну для совместного использования с AF-4X).

	Модель	Частота	Диаметр
	RD-5G30	4–5 ГГц	650 мм
	RD-5G34	4–5 ГГц	1050 мм

Технические характеристики

Размеры	224 x 82 x 48 мм
Вес	350 г
Антенный разъём	2x RP‑SMA, влагозащищённые (CH0, CH1) 1x SMA, влагозащищённый (GPS)
GPS-антенна	Внешняя, магнитный держатель
Источник питания	Гигабитный PoE-адаптер 24 В, 1 А (в комплекте)
Способ питания	Passive PoE (Пины: 1, 2, 4, 5 (+); 7, 8, 3, 6 (-))
Максимальная потребляемая мощность	12 Вт
Поддерживаемый диапазон входного напряжения	От +18 до + 54 В DC1
Монтаж	Крепление для радиоустройства airFiber X (совместимость с креплением как у Rocket) Крепление на мачту для GPS-антенны (в комплекте)
Температура окружающей среды рабочая	-40.. +55 °C
Порт данных	1х 10/100/1000 Мбит/с Ethernet
Порт управления	1х 10/100 Мбит/с Ethernet
Процессор	INVICTUS IC
Максимальная пропускная способность	687 Мбит/с2
Максимальная дальность	Более 200 км2
Шифрование	128-Bit AES
Операционная система	airOS F
Беспроводные режимы	Ведущий / Ведомый (Master / Slave)
Диапазон рабочих частот	4700–4990 МГц
Максимальная выходная мощность	29 дБм
Точность поддержания частоты	+/-2,5 миллионных долей без GPS-синхронизации +/-0,2 миллионных долей с GPS-синхронизации
Ширина канала	3,5/5/7/10/14/20/28/30/40/50/56 МГц (доступность зависит от региона)

¹ Полный диапазон зависит от длины кабеля Ethernet (проверьте значение падения напряжения в кабеле, планируемом к использованию).
² Пропускная способность и дальность связи зависят от условий окружающей среды.

Параметры радиомодуля

Мощность передатчика

Скоростной режим**	Модуляция	Максимальная мощность передатчика (дБм)
8x	256 QAM MIMO	21-22
6x	64 QAM MIMO	23-24
4x	16 QAM MIMO	25-26
2x	QPSK MIMO	29
1x	½ Rate QPSK xRT	29



Максимальная ёмкость* (пропускная способность L2 - Мбит/с)

Скоростной режим**	Модуляция	Ширина канала (МГц)
		3,5	5	7	10	14	20	28	30	40	50	56
10x	1024 QAM MIMO	38,4	60,8	86,4	128,0	182,4	259,2	361,6	384,0	502,4	617,6	687,9
8x	256 QAM MIMO	30,7	48,7	69,1	102,4	145,9	207,3	289,3	307,2	401,8	494,1	550,4
6x	64 QAM MIMO	23,0	36,5	51,8	76,8	109,4	155,5	216,9	230,4	301,4	370,6	412,8
4x	16 QAM MIMO	15,4	24,3	34,6	51,2	72,9	103,7	144,6	153,6	200,9	247,0	275,2
2x	QPSK MIMO	7,7	12,1	17,3	25,6	36,5	51,8	72,3	76,8	100,4	123,5	137,6
1x	½ Rate QPSK xRT	3,8	6,1	8,6	12,8	18,2	25,9	36,2	38,4	50,2	61,8	68,8

* Подробнее в нашей статье "Значение Capacity в устройствах airFiber".
** Подробнее в нашей статье "Скоростной режим (Yx) в устройствах airFiber".
