Ubiquiti AirView9 EXT

Анализатор спектра AirView9 от компании Ubiquiti Networks (UBNT) предназначен для профессионалов, работающих с диапазоном 900 МГц. Позволяет быстро определить степень загруженности каналов и выбрать наиболее подходящий для работы. Внешняя антенна позволяет расширить радиус сканирования.

Технические характеристики спектрального анализатора AirView9 EXT Ubiquiti Networks (UBNT)

Сканируемый диапазон частот: 895-935 МГц
Операционная система: Windows XP, Vista, Apple OSX, Linux
Интерфейс подключения: USB 1.1 или 2.0
Антенна: внешняя съемная
Время обновления: 260 мс
Вес: 100 г

Описание работы спектрального анализатора AirView2 Ubiquiti Networks (UBNT)

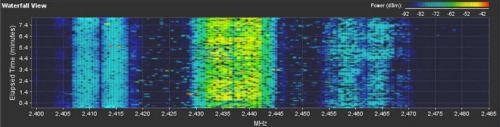

График Waterfall

Динамический график энергии частот. Показывает зашумление сигнала в dBm во всем диапазоне частот с периодом 260 мс. График имеет цветовую расшифровку (график Power - "легенда" для расшифровки - расположен в правом верхнем углу, определяется во время сессии и является динамическим). Спектр определяется от темно-синего (чистый канал) до красного ("зашумленный" канал)

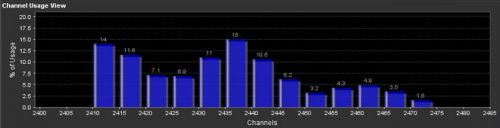

Диаграмма использования канала

График для определения свободного канала для создания собственной Wi-Fi сети. Каждый столбец графика показывает переполненность канала относительно других каналов диапазона в процентном соотношении. Позволяет избежать загруженных каналов.

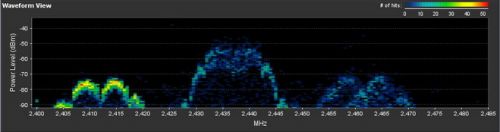

Диаграмма Формы волны

Динамический график совокупной энергии. Имеет цветовую расшифровку. Спектр определяется от темно-синего (чистый канал) до красного ("зашумленный" канал)

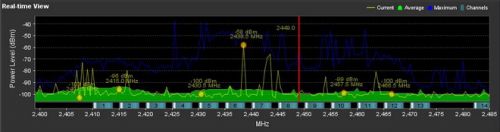

Диаграмма в реальном времени

Традиционный график анализа спектра. Имеет три линии:

1. Максимальная задержка-  этот показатель обновляется и фиксирует максимальный уровень мощности на частоте с самого начала работы AirView.

2. Average - этот показатель отображает текущую среднюю энергию сигнала на частоте.

3. Current (реальное время) - этот параметр показывает энергию в реальном времени, замеченную устройством AirView как производную частоты.
