Deliberant APC ECHO 5D (4-pack)

Устройство APC Echo 5D в количестве четырёх штук по цене трёх - отличный повод построить пару новых радиоканалов!

Уличная точка доступа Wi-Fi укомплектована встроенной в облучатель мощной радиостанцией 2x2 MIMO и подходит для использования и на больших расстояниях - совместно с обычной спутниковой тарелкой (в качестве отражателя; в версии 5D отражатель уже в комплекте). Эти особенности делают ее идеальным решением для организации помехоустойчивых беспроводных мостов и соединений в частотном диапазоне 5.1-5.9 ГГц на расстояниях до 50 км (дистанция указана при использовании с отражателем).

Устройство сочетает в себе радиомодуль операторского класса, основанный на чипсете Atheros, и встроенную панельную антенну с усилением 15 дБи, что позволяет строить каналы связи на больших расстояниях. Заключено всё это во всепогодный корпус с удобным креплением, которое позволяет легко регулировать угол наклона устройства. Присутствует и поддержка технологии PoE. Также в комплекте отражатель диаметром 60 см, усиление 27 дБи.

Программная часть построена на базе Linux, удобна в использовании благодаря веб-интерфейсу и другим способам управления. Также продукт совместим с WNMS - фирменным централизованным сервером для управления конфигурациями, прошивками и анализа статистики.

Особенности

• Надёжность и высокая скорость беспроводного соединения, в том числе в средах с высоким уровнем шумов
• Возможность работы как в режиме моста (PtP), так и в режиме мощного клиента (CPE)
• Надежная защита корпуса устройства от влаги и других неблагоприятных погодных условий, позволяющая осуществлять эксплуатацию оборудования даже самых суровых климатических условиях
• Уникальный форм-фактор, двойная поляризация антенны и способ крепления на кронштейн спутникового отражателя, обеспечивающие более высокое усиление (27 дБи) и дальность беспроводного соединения
• Дружественный пользовательский интерфейс, позволяющий изменять настройки оборудования без последующей перезагрузки
• Поддержка проприетарного протокола iPoll, повышающего производительность
• Совместимость с WNMS
• Отказоустойчивость оборудования при обновлении программного обеспечения (ПО) (в случае возникновения сбоя при перепрошивке, устройство можно будет запустить, используя резервную копию ПО предыдущей версии)
• Металлическая задняя часть корпуса позволяет существенно снизить уровень паразитного излучения
• Винт на корпусе устройства позволит удобно его заземлить

Возможности ПО

• IP маршрутизация
• DHCP клиент / сервер / relay
• DNS relay / proxy
• Stateful inspection firewall (пакетный фильтр на 4 уровне модели OSI)
• фильтрация по MAC/IP
• Цифровые сертификаты устройств
• мультикаст видео для CCTV или IPTV (IGMPv3)

Способы управления

• веб-интерфейс
• командная строка посредством SSH
• возможность подключения к WNMS-серверу для настройки
• SNMP V1/2 (MIB: 802.1, 802.1x, MIBII)

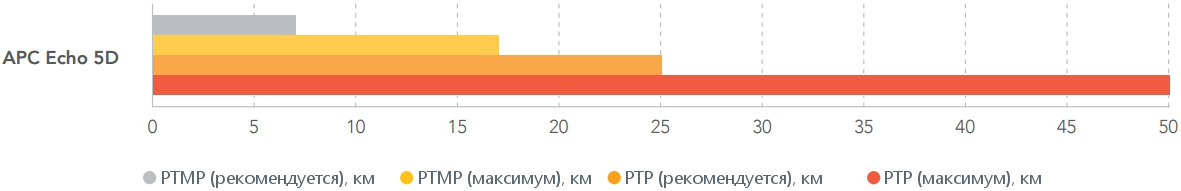

Рекомендации производителя по дальности применения (со штатным отражателем) APC ECHO 5D

Режим PTMP	Режим PTP	Режим PTP (максимальная скорость)
17 км	50 км	25 км

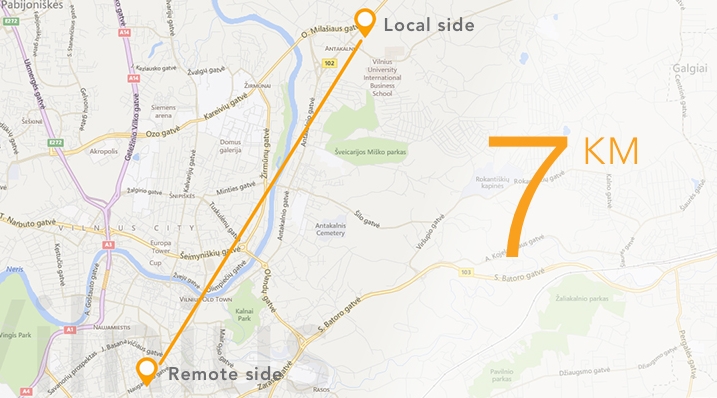

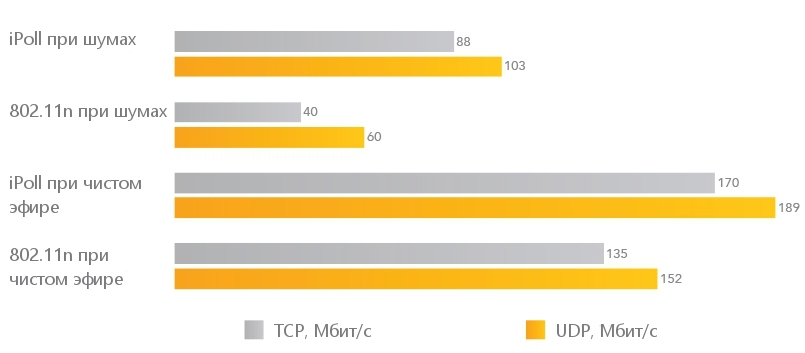

В тесте производителя на дистанции 7 км было получено до 189 Мбит/сек:



Технические характеристики

Стандарт WiFi	802.11a/n или iPoll (проприетарный)
Поддержка MIMO	Да, 2х2
Режим работы	Access point (auto WDS), access point (repeater), access point (iPoll), station, station (WDS), station (auto iPoll)
Модуляция	802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
Диапазон частот	5.1 - 5.9 ГГц
Выходная мощность передатчика	До 28 дБм, возможна программная регулировка
Чувствительность приёмника	От -96 до -74 дБм в зависимости от модуляции
Скорость передачи	802.11n: 300 / 270 / 240 / 180 / 120 / 90 / 60 / 30 Мбит/сек 802.11a: 54 / 48 / 36 / 24 / 18 / 12 / 9 / 6 Мбит/сек
Ширина канала	20, 40 МГц
Разъём Ethernet	1x 10/100 Мбит/сек (RJ-45)
Питание	12..24 В по технологии PoE Блок питания (со встроенным PoE инжектором) 24 В в комплекте На входе нужно 100 - 240 В AC Потребляемая мощность не более 5 Вт
Усиление антенны	27 дБи
Кросс-изоляция	30 дБи
КСВ	< 1.4
Поляризация	Двойная линейная
Угол излучения при 3 дБ	В вертикальной плоскости - 6°, в горизонтальной плоскости - 6°
Безопасность	Пароль WPA / WPA2 enterprise/personal Фильтрация по MAC Скрытый SSID 802.11i 802.1x Статический и динамический WEP
Размеры	600 x 600 x ~180 см
Вес	3185 г
Температура окружающей среды рабочая	-40.. +65 °С
Влажность окружающей среды рабочая	0.. 90% без конденсата
Сертификация	FCC / CE / Safety / RoHS

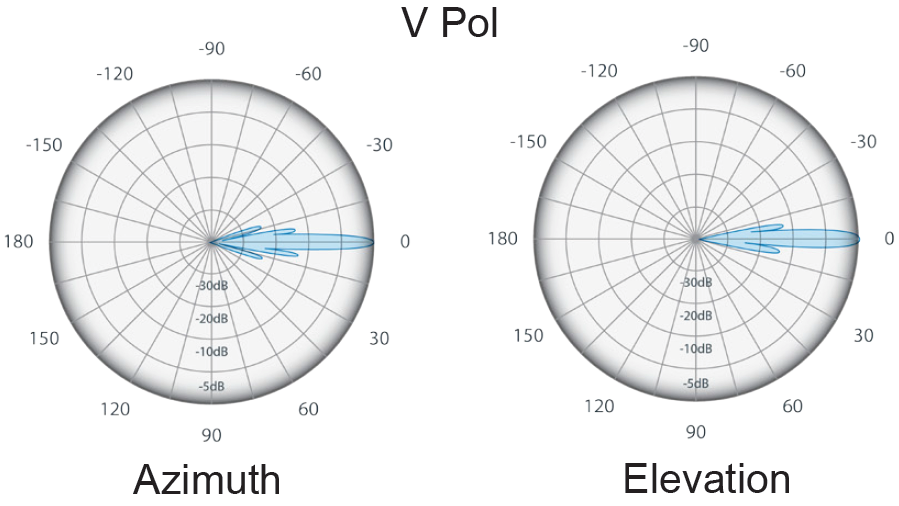

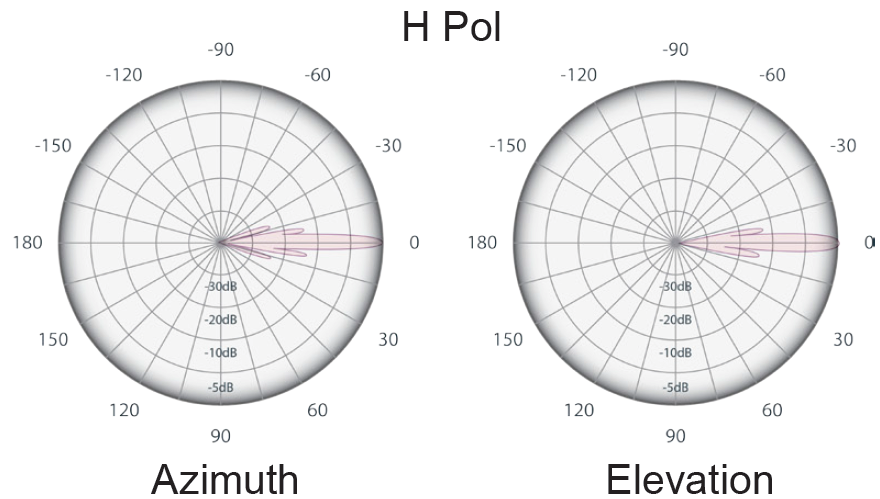

Диаграммы излучения APC ECHO 5D



Комплект поставки

Радиомаршрутизатор

4 шт.
