Cyberbajt DishEter PRO 32 HV Precision

ВНИМАНИЕ! Антенны отгружаются по 2 шт. в одной упаковке, цена указана за 1 шт.

Параболическая антенна с двойной поляризацией и высоким коэффициентом усиления (32 дБи). Широкий частотный диапазон (4,9–6,2 ГГц) и высокий уровень разделения между коннекторами двух ортогональных поляризаций антенны. Специальный обруч отражателя способствует уменьшению бокового излучения.

Разделение между коннекторами в 50 дБ достигается за счёт квадратного сечения волновода, используемого для построения облучателя и специальных металлических стержней внутри волновода. Это также обеспечивает хороший КСВН (< 1.5 в очень широком рабочем диапазоне).

Комплект поставки данной модели включает в себя улучшенные кронштейн для монтажа антенны и обеспечения плавного и точного регулирования. Он изготовлен из нержавеющей стали толщиной 2,5 мм и позволяет регулировать антенну на 50° по вертикали и 20° по горизонтали.

Имеется несколько версий антенн:

• DishEter PRO 32 HV Precision — с улучшенным креплением
• DishEter PRO BOX 32 HV Precision — с улучшенным креплением и внешним корпусом

Технические характеристики

Тип антенны	Параболическая с двойной поляризацией
Частотный диапазон	4,9–6,2 ГГц
Усиление	5,2–5,7 ГГц: 32 дБи 4,9–5,2 ГГц: 31 дБи 5,7–6,2 ГГц: 31 дБи
Поляризация	Вертикальная и горизонтальная
Коэффициент обратного излучения	> 40 дБ
Изоляция между портами	> 50 дБ
Угол излучения в вертикальной плоскости	4–5° при -3 дБ
Угол излучения в горизонтальной плоскости	4–5° при -3 дБ
КСВН	< 1,5 при 5,0–5,9 ГГц < 1,9 при 4,9–5,0 ГГц < 1,9 при 5,9–6,2 ГГц
Входной импеданс	50 Ом
Боковые лепестки	5,2–5,7 ГГц: < -20 дБ 4,9–5,2 ГГц: < -17 дБ 5,7–6,2 ГГц: < -17 дБ
Тип коннектора	2x N-type (female)
Максимальная ветровая нагрузка	56 м/сек
Диаметр мачты	26–72 мм
Размеры	855 х 410 мм
Диаметр отражателя	ø 800 мм
Вес	С креплением — 8,3 кг Без крепления — 6 кг

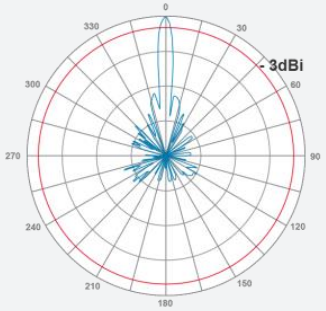

Диаграмма направленности в горизонтальной плоскости при вертикальной поляризации

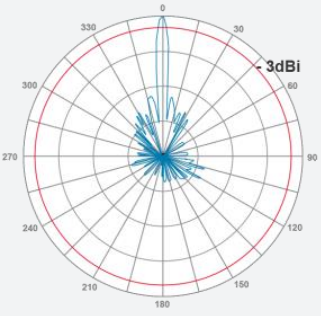

Диаграмма направленности в вертикальной плоскости при вертикальной поляризации

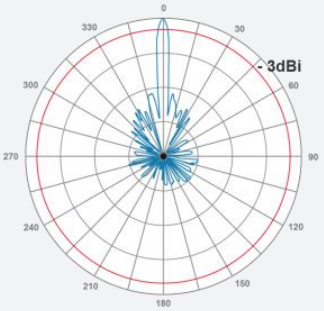

Диаграмма направленности в горизонтальной плоскости при горизонтальной поляризации

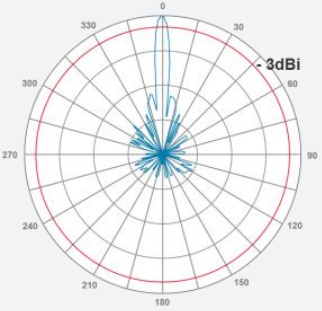

Диаграмма направленности в вертикальной плоскости при горизонтальной поляризации

Комплект поставки
