Deliberant APC 2M-14

Устройство обладает всепогодным корпусом (стандарт защиты IP66), в который также встроена направленная антенна (36°) с поддержкой 2х2 MIMO. Производителем заявлена дальность связи до 25 км, а предел скорости по WiFi составляет 160 Мбит/сек, что возможно благодаря поддержке стандарта 802.11n. Устройство может работать в режимах:

• точка доступа (в т.ч. с автоматическим WDS)
• клиент
• клиент WDS
• точка доступа iPoll (собственный протокол)
• клиент iPoll

Программная часть построена на базе Linux, удобна в использовании благодаря веб-интерфейсу и другим способам управления. Также продукт совместим с WNMS - фирменным централизованным сервером для управления конфигурациями, прошивками и анализа статистики.

Возможности ПО:

• IP маршрутизация
• DHCP клиент/сервер/relay
• DNS relay/proxy
• Firewall*
• фильтрация по MAC/IP
• Цифровые сертификаты устройств
• мультикаст видео для CCTV or IPTV (IGMPv3)

*Настройка Firewall возможна только через командную строку (подключение по SSH) посредством iptables.

Способы управления:

• веб-интерфейс
• командная строка посредством SSH
• возможность подключения к WNMS-серверу для настройки
• SNMP V1/2 (MIB: 802.1, 802.1x, MIBII)



Пример использования

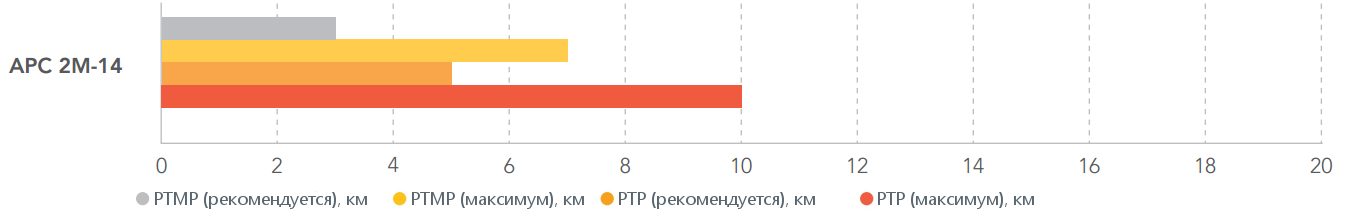

Рекомендации производителя по дальности применения

Технические характеристики APC 2M-14

Стандарт WiFi	802.11b/g/n
Модуляция	802.11 g/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11b: DSSS (CCK, DQPSK, DBPSK)
Диапазон частот	2.4 .. 2.5 ГГц
Выходная мощность передатчика	до 30 дБм, возможна программная регулировка
Скорость передачи	802.11 n: 300, 270, 240, 180, 120, 90, 60, 30 Мбит/сек 802.11g: 54 / 48 / 36 / 24 / 12 / 9 / 6 Мбит/сек 802.11b: 11 / 5.5 / 2 / 1 Мбит/сек
Коррекция ошибок	FEC, Selective ARQ
Питание	12..48 В по технологии PoE блок питания в комплекте (на входе 100-240 В)
Усиление антенны	14 дБи
Угол излучения	в вертикальной плоскости - 36°, в горизонтальной плоскости - 34°
Безопасность	пароль WPA/WPA2 enterprise/personal фильтрация по MAC скрытый SSID 802.11i 802.1x статический и динамический WEP
Режимы работы сети
Режимы работы	Router, Bridge
WAN	Статический IP, DHCP клиент, PPPoE клиент
NAT	Маршрутизация с/без NAT
Статические маршруты	Поддерживается
DHCP	Клиент, сервер, relay
Port Forwarding	Поддерживается
VLAN	Поддерживается управление трафиком
Управление
Настройка системы	Интуитивно понятный интерфейс, командная строка через SSH, централизованная система управления беспроводной сетью WNMS, перезагрузка через инструмент перезагрузки
Системы мониторинга	Сервер SNMP v1/2c/3, Sysolgs, система оповещения по email и SNMP trap
Корпус	всепогодный, соответсвует стандарту IP67
Размеры	20.5 x 20.5 x 4.5 см
Температура окружающей среды рабочая	-40.. +65 °С
Влажность окружающей среды рабочая	0-90% без конденсата
Сертификация	FCC/CE/RoHS



Возможности ОС

Основные возможности	Возможность устанавливать/ограничивать частоты, ширину канала, ЭИИМ, модуляцию
Расширенные возможности	ATPC (автоматическое регулирование мощности передатчика), auto-channel, auto-modulation
Режимы работы	Router, Bridge
Режимы работы беспроводной сети	AP auto WDS, Station, Station WDS, Virtual radios (VSSID), точка доступа iPoll, iPoll клиент
Безопасность	WPA/WPA2 Personal, WPA/WPA2 Enterprise, WACL, User isolation, UAM (аутентификация через веб-интерфейс)
QoS	WMM
WAN протоколы	Статический IP, DHCP клиент, PPPoE клиент
Network	NAT, статическая маршрутизация, брандмауэр, port forwarding, VLAN, traffic shaper
Сервисы	DHCP сервер, SNMP сервер, NTP клиент, Alerts, удаленное логирование, статистика по Ethernet и Wireless, ограничение пропускной способности
Менеджмент	HTTP(s) GUI, SSH CLI, SNMP read, WNMS, перезагрузка через сервис перезагрузки, устранение неполадок
Инструменты	Тест соединения, юстировка антенны, Ping, трассировка маршрутов, анализатор спектра, "отложенная" перезагрузка



Характеристики радиочасти

Выходная мощность (дБм)
802.11g		802.11n/iPoll
6 Мбит/c	30	30 Мбит/c	29	15 Мбит/c	29
9 Мбит/c	29	60 Мбит/c	28	30 Мбит/c	28
12 Мбит/c	29	90 Мбит/c	28	45 Мбит/c	28
18 Мбит/c	29	120 Мбит/c	28	60 Мбит/c	28
24 Мбит/c	29	180 Мбит/c	27	90 Мбит/c	27
36 Мбит/c	29	240 Мбит/c	26	120 Мбит/c	26
48 Мбит/c	28	270 Мбит/c	25	135 Мбит/c	25
54 Мбит/c	27	300 Мбит/c	24	150 Мбит/c	24
Чувствительность приёмника (дБм)
802.11g		802.11n/iPoll
6 Мбит/c	-94	30 Мбит/c	-94	15 Мбит/c	-94
9 Мбит/c	-93	60 Мбит/c	-92	30 Мбит/c	-92
12 Мбит/c	-92	90 Мбит/c	-89	45 Мбит/c	-89
18 Мбит/c	-90	120 Мбит/c	-86	60 Мбит/c	-86
24 Мбит/c	-87	180 Мбит/c	-83	90 Мбит/c	-83
36 Мбит/c	-84	240 Мбит/c	-78	120 Мбит/c	-78
48 Мбит/c	-79	270 Мбит/c	-76	135 Мбит/c	-76
54 Мбит/c	-77	300 Мбит/c	-74	150 Мбит/c	-74



Диаграммы излучения
