Deliberant APC Button

APC Button - компактная, но надёжная точка доступа для использования в помещениях, работающая c отличной производительностью в диапазоне 2.4 ГГц, имеет встроенную антенну (MIMO 2х2) и радиомодуль с удобным креплением на подвесной потолок или стену.

В устройстве предусмотрены следующие функции:

• автоматическая регулировка мощности
• поддержка современных стандартов шифрования
• поддержка списков доступа (WACL) и беспроводного QoS (WMM)
• скорость передачи данных по WiFi - до 300 Мбит/сек (возможна благодаря поддержке 802.11n)

APC Button работает в следующих режимах:

• точка доступа (в т.ч. с автоматическим WDS)
• клиент
• клиент WDS
• точка доступа iPoll (собственный протокол)
• клиент iPoll

Особенности:

• Радиомодуль 2, 4 ГГц  с поддержкой стандартов 802.11n MIMO и большой выходной мощностью (до 23 дБм)
• Поддержка старых стандартов 802.11 b/g и совместимость с устройствами более новых стандартов
• Встроенная всенаправленная антенна с коэффициентом усиления 3 дБи
• Мощная операционная система
• Бесплатная система мониторинга беспроводной сети (WNMS)
• Малый форм-фактор (радиус 10 см)
• Невидимый индикатор дыма

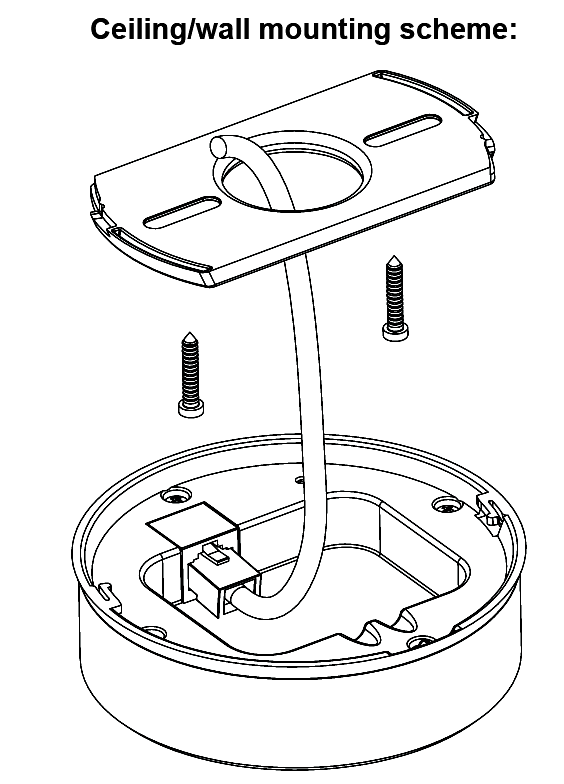

• Крепление на стену/ потолок/ подвесной потолок

Точка доступа идеальна для SOHO сетей, а также для небольших и средних организаций.

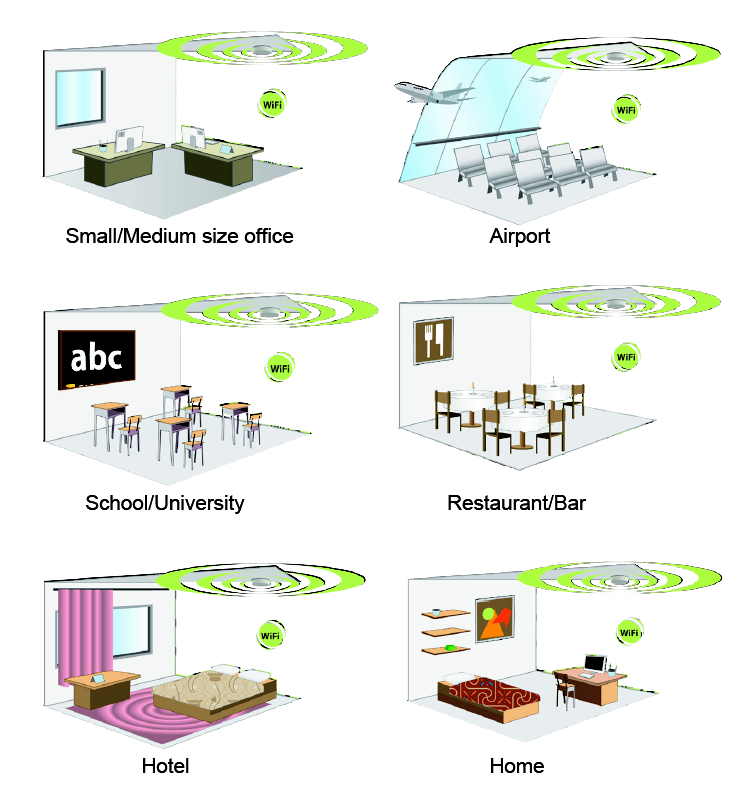

Применение

Операционная система

ОС точки доступа с широким набором функций поддерживает несколько режимов в работы:

• мост/маршрутизатор
• точка доступа*
• станция*

** работают в рамках режима повторителя

Интерфейс

Дружелюбный интуитивно понятный интерфейс пользователя, основанный на технологии Adobe Flex, позволяет выполнять быструю перенастройку системы (без перезагрузки).

В операционной системе есть несколько встроенных утилит:

• Радиообследование
• "Отложенная" перезагрузка
• Анализатор спектра
• ping
• Трассировка маршрутов

Помимо этого, интерфейс совместим с системой мониторинга беспроводной сети (WNMS), доступной в автономной и облачной версиях.

Программное обеспечение

Программная часть построена на базе Linux, удобна в использовании благодаря веб-интерфейсу и другим способам управления. Также продукт совместим с WNMS (фирменным централизованным сервером для управления конфигурациями), прошивками и анализом статистики. Безопасное обновление программы точки доступа возможно благодаря двойному образу прошивки. В случае неудачного обновления устройство выполнит перезапуск с использованием прежней версии прошивки.

Возможности ПО:

• IP маршрутизация
• DHCP клиент/ сервер/ ретранслятор
• DNS ретранслятор/ прокси
• Сетевой экран*
• фильтрация по MAC/ IP
• Цифровые сертификаты устройств
• мультикаст видео для CCTV или IPTV (IGMPv3)

*Настройка сетевого экрана возможна только через командную строку (подключение по SSH) посредством iptables.

Характеристики программного обеспечения

Основные возможности	Возможность устанавливать/ ограничивать частоты, ширину канала, ЭИИМ, модуляцию
Расширенные возможности	ATPC (автоматическое регулирование мощности передатчика), автоматический выбор канала, автомодуляция
Режимы работы	Маршрутизатор, мост
Режимы работы беспроводной сети	Точка доступа (auto WDS), станция, станция WDS, повторитель
Безопасность	WPA/WPA2 Personal, WPA/WPA2 Enterprise, WACL, разделение пользователей, UAM (аутентификация через веб-интерфейс)
QoS	WMM
WAN протоколы	Статический IP, DHCP клиент, PPPoE клиент
Сеть	NAT, статическая маршрутизация, межсетевой экран, переадресация портов, сеть VLAN, формирователь трафика
Сервисы	DHCP сервер, SNMP сервер, NTP клиент, оповещения, удаленное логирование, статистика по Ethernet и беспроводной сети, ограничение пропускной способности
Управление и настройка системы	Интуитивно понятный веб-интерфейс, командная строка через SSH, SNMP V1/2 (MIB: 802.1, 802.1x, MIBII), централизованная система управления беспроводной сетью WNMS, перезагрузка через инструмент перезагрузки, устранение неполадок
Мониторинг системы	Сервер SNMP v1/2c/3, уведомления по электронной почте, Syslog и SNMP-прерывание
Инструменты	Радиообследование, канальный тест, ping, трассировка маршрутов, анализатор спектра, "отложенная" перезагрузка



Технические характеристики

Стандарт беспроводной сети WLAN	IEEE 802.11 b/g/n
Поддержка MIMO	2x2
Режимы работы	Точка доступа (auto WDS), станция, станция WDS, повторитель
Диапазон частот	2.402 - 2.484 ГГц
Выходная мощность передатчика	До 23 дБм (зависит от региона)
Чувствительность приёмника	от -94 до -74 дБм (зависит от модуляции)
Ширина канала	20, 40 МГц
Схемы модуляции	802.11 g/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11 b: DSS (CCK, DQPSK, DBPSK)
Скорость передачи данных	802.11 n: 300, 270, 240, 180, 120, 90, 60, 30 Мбит/сек 802.11 g: 54, 48, 36, 24, 18, 12, 9, 6 Мбит/сек 802.11 b: 11, 5.5, 2, 1 Мбит/сек
Коррекция ошибок	FEC, Selective ARQ
Дуплексная схема	Временное дуплексирование
Тип антенны	Две встроенные всенаправленные антенны
Усиление антенны	3 дБи
Проводной интерфейс	10/100 Base-T, разъем RJ45



Режимы работы сети

Режимы работы	Маршрутизатор, мост
Сеть WAN	Статический IP, DHCP клиент, PPPoE клиент
NAT	Маршрутизация с/без NAT
Статическая маршрутизация	Поддерживается
DHCP	DHCP-клиент/ DHCP-сервер/ретранслятор DHCP
Переадресация порта	Поддерживается
Сеть VLAN	Поддерживается управление трафиком
Защита	WEP, WPA/WPA2 Personal, WPA/WPA2 Enterprise, WMM, WACL
Разделение пользователей	Поддерживается



Физические характеристики

Размеры	10.3 x 10.3 x 2.9 см
Вес	86 г
Питание	12 - 24 В DC passive PoE (блок питания 18 В passive PoE входит в комплект поставки)
Источник питания	100 – 240 В AC
Максимальная потребляемая мощность	3.6 Вт
Температура окружающей среды рабочая	0.. +55 °С
Влажность окружающей среды рабочая	0 - 90% без конденсата



Характеристики радиочасти

Выходная мощность (дБм)
802.11g		802.11n/iPoll
6 Мбит/c	23	30 Мбит/c	23	15 Мбит/c	23
9 Мбит/c	23	60 Мбит/c	23	30 Мбит/c	23
12 Мбит/c	22	90 Мбит/c	22	45 Мбит/c	22
18 Мбит/c	22	120 Мбит/c	22	60 Мбит/c	22
24 Мбит/c	21	180 Мбит/c	20	90 Мбит/c	20
36 Мбит/c	21	240 Мбит/c	20	120 Мбит/c	20
48 Мбит/c	19	270 Мбит/c	17	135 Мбит/c	17
54 Мбит/c	18	300 Мбит/c	17	150 Мбит/c	17
Чувствительность приемника (дБм)
802.11g		802.11n/iPoll
6 Мбит/c	-94	30 Мбит/c	-94	15 Мбит/c	-94
9 Мбит/c	-93	60 Мбит/c	-92	30 Мбит/c	-92
12 Мбит/c	-92	90 Мбит/c	-89	45 Мбит/c	-89
18 Мбит/c	-90	120 Мбит/c	-86	60 Мбит/c	-86
24 Мбит/c	-87	180 Мбит/c	-83	90 Мбит/c	-83
36 Мбит/c	-84	240 Мбит/c	-78	120 Мбит/c	-78
48 Мбит/c	-79	270 Мбит/c	-76	135 Мбит/c	-76
54 Мбит/c	-77	300 Мбит/c	-74	150 Мбит/c	-74



Комплект поставки

APC Button	1 шт.
Шурупы М3.5х32	2 шт.
Пластиковая вставка	2 шт.
Адаптер питания	1 шт.
Шнур питания	1 шт.
Руководство по быстрой установке	1 шт.
