Ubiquiti EdgeSwitch 12 Fiber

Продвинутые коммутационные технологии в массы

Создавайте и расширяйте свою сеть с EdgeSwitch 12 Fiber — устройством линейки EdgeMAX. EdgeSwitch 12 Fiber представляет собой полностью управляемый, гигабитный, оптоволоконный коммутатор, обеспечивающий надёжную производительность и интеллектуальное переключение для сетей с высокой пропускной способностью. Устройство предлагает обширный набор передовых функций и протоколов коммутации (Layer 2), а также возможность маршрутизации (Layer 3).

Особенности модели

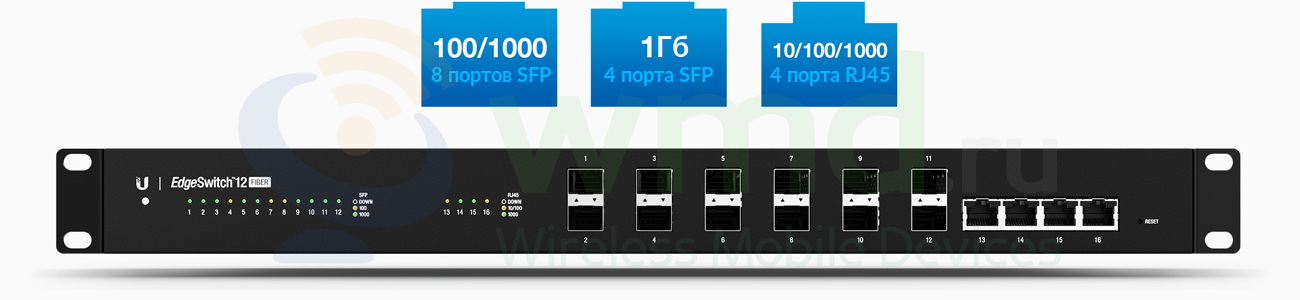

• 12 гигабитных портов SFP
• 4 гигабитных порта RJ45
• 1 последовательный консольный порт
• Внутренняя пропуская способность: 16 Гбит/c
• Пропускная способность портов: 32 Гбит/c
• Скорость обработки пакетов: 23,81 млн. пак/с
• Максимальная потребляемая мощность переменного тока: 56 Вт

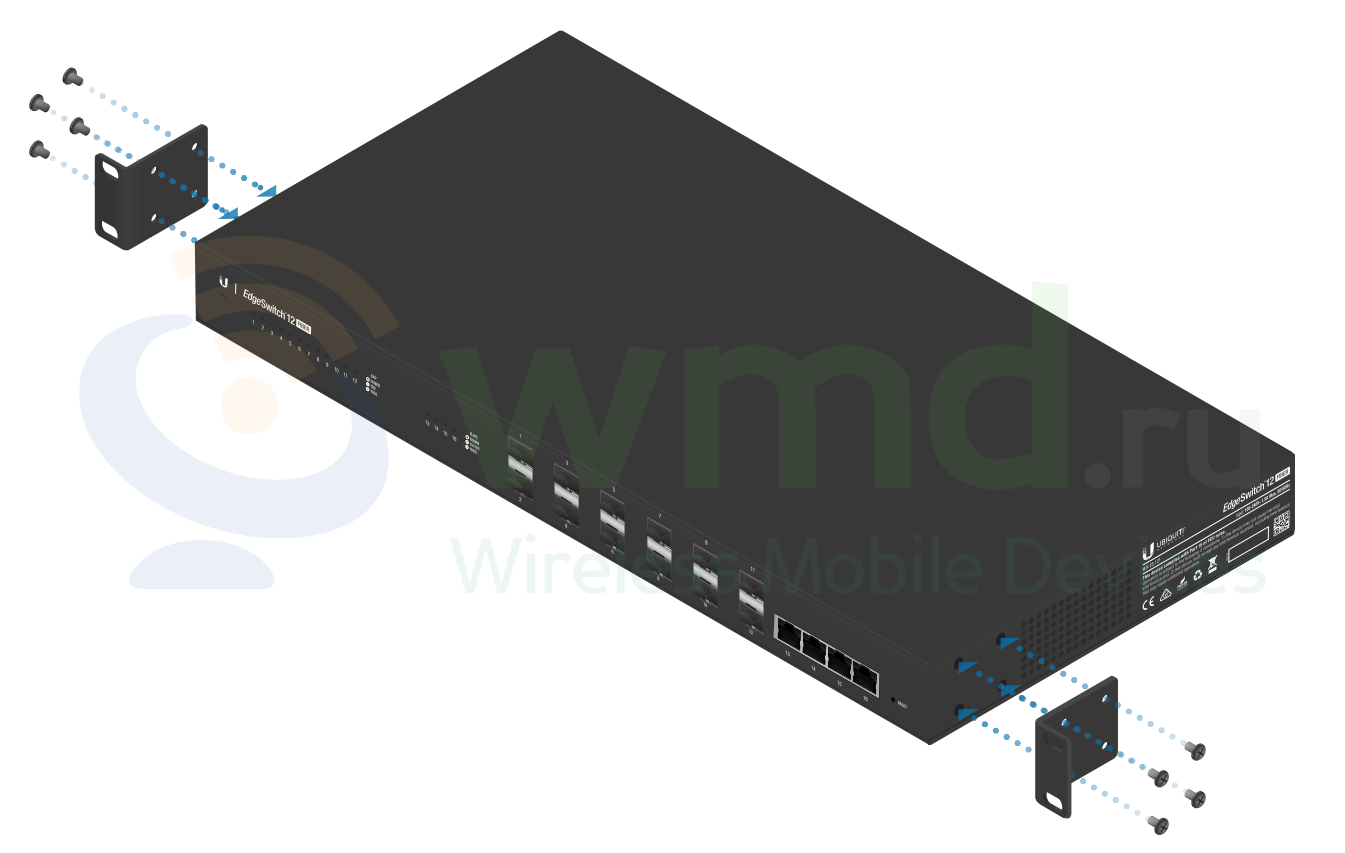

• Крепится в стойку (крепёж входит в комплект поставки)
• Вход постоянного тока (резервный или автономный)

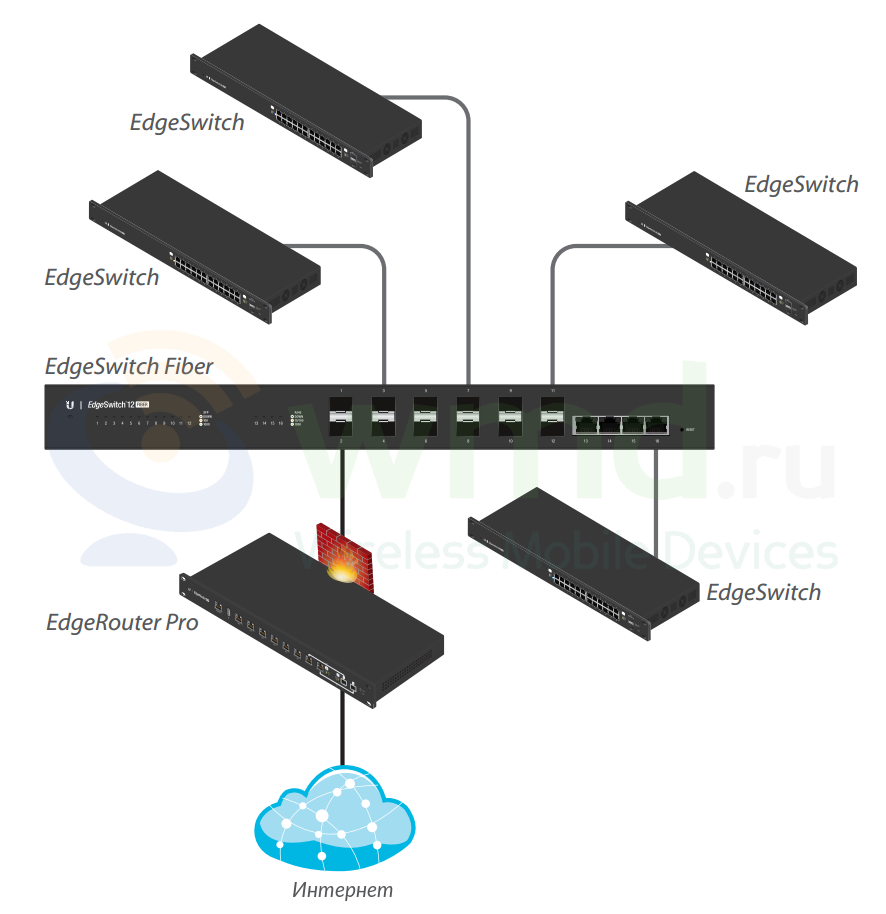

Пример использования

Эффективность коммутации

EdgeSwitch 12 Fiber обладает пропускной способностью, достаточной для одновременной передачи данных по всем портам на канальной скорости без потерь пакетов. Внутренняя пропускная способность составляет 16 Гбит/c.

Уровень распределения

Устройство обеспечивает высокую производительность и низкие задержки как агрегационный коммутатор. Оно также позволяет осуществлять подключение по оптоволоконному кабелю, включает в себя 12 портов SFP, 8 из которых поддерживают 100 Мбит/с. Медное подключение обеспечивается 4-мя гигабитными портами RJ45.

Понятный пользовательский интерфейс

EdgeSwitch 12 Fiber обладает графическим пользовательским интерфейсом, разработанным для удобной настройки и управления, который помогает администраторам настраивать и контролировать функции коммутации. Для продвинутых пользователей доступен интерфейс командной строки через последовательный консольный порт, SSH и Telnet.

Мощный функционал

EdgeSwitch 12 Fiber управляется многофункциональной операционной системой, которая предоставляет как базовые возможности коммутации, так и множество продвинутых опций:

• MSTP/RSTP/STP
• VLAN, Частная VLAN, Голосовая VLAN
• Агрегирование каналов
• DHCP Snooping, IGMP Snooping
• TACACS+, RADIUS, 802.1x, MAC Filtering, ACL
• DiffServ, CoS
• Статическая маршрутизация, Маршрутизация на основе политик (PBR)
• DHCP-сервер

Технические характеристики

Размеры	443 x 221 x 43 мм
Вес	2,59 кг (2,68 кг с креплениями для установки в стойку)
Корпус	Сталь SGCC
Внутренняя пропускная способность	16 Гбит/с
Совокупная пропускная способность портов	32 Гбит/с
Скорость обработки пакетов	23,81 млн. пак/с
Максимальное энергопотребление	56 Вт
Способ питания	AC: 100–240 В AC / 50–60 Гц, универсальный вход DC: Встроенный разъём питания (2,5 мм): 16–25 В / 56 Вт
Поддерживаемый диапазон напряжения	AC: 100–240 В AC DC: 16–25 В DC
Блок питания	AC/DC, внутренний, 56 Вт DC
Индикаторы на порту данных	Скорость / Состояние соединения / Активность соединения
Сетевые интерфейсы	8х 100/1000 Мбит/с SFP Ethernet 4х 1000 Мбит/с SFP Ethernet 4х 10/100/1000 Мбит/с RJ45 Ethernet
Интерфейс управления	Последовательный консольный порт RJ45, управление по выделенному кабелю или внутриполосно через порты Ethernet
Крепление в стойку	Да, высота 1U
Защита от электростатического разряда /электромагнитного импульса	По воздуху: ±24 кВ При контакте: ±24 кВ
Испытание на шок и вибрацию	ETSI300-019-1.4 Standard
Влажность окружающей среды рабочая	5.. 95%
Температура окружающей среды рабочая	-5.. +40 °C



Комплект поставки

Коммутатор	1 шт.
Кабель питания	1 шт.
Пластины для крепления в стойку	1 шт.
Крепёжные болты М4	1 шт.
Крепёжные болты #10-32 х 5/8"	4 шт.
Крепёжные гайки #10-32 х 5/8"	4 шт.
Руководство по установке	1 шт.
