Ubiquiti Fiber PoE

PoE-инжектор, позволяющий преодолевать ограничения PoE. Fiber PoE - это недорогое решение для развёртывания уличных (наружных) сетей, которым требуется поддержка связи на больших расстояниях до PoE-устройств. Fiber PoE также обеспечивает существенную защиту от электростатического разряда и скачков напряжения для стандартного PoE-оборудования.

Fiber PoE предоставляет возможность оптоволоконного подключения к любому PoE-устройству.

Раздельная передача данных и питания

PoE отлично подходит для внутренних установок и развёртывания на коротких дистанциях. Однако, при наружном применения и использовании на больших расстояниях технология PoE становится уязвимой к скачкам напряжения и ограничивается дальностью 100 м с коррелированной потерей мощности. Fiber PoE передаёт данные и питание по отдельным кабелям, что значительно повышает целостность этих данных и позволяет прокладывать более длинные кабели.

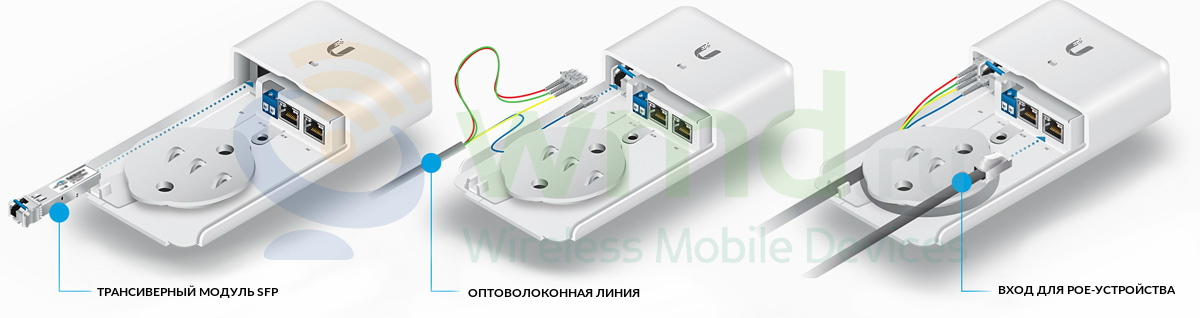

Устройство обеспечивает гигабитную двунаправленную передачу данных между витой парой Ethernet и волоконно-оптическим кабелем, и инжектирует постоянный ток к Ethernet кабелю для пассивного PoE. Используйте одно устройство Fiber PoE как преобразователь оптоволокна в Ethernet или пару устройств для построения моста.

Передача данных по оптоволокну

Использование оптоволоконных кабелей для передачи данных значительно снижает количество сбоев, возникающих из-за электростатического разряда и электромагнитных помех. Целостность данных, переданных по витой паре, обеспечена вплоть до 100 м.

Fiber PoE поддерживает гигабитный SFP-модуль и питание 24 В или 50 В от кабеля постоянного тока или PoE-кабеля.

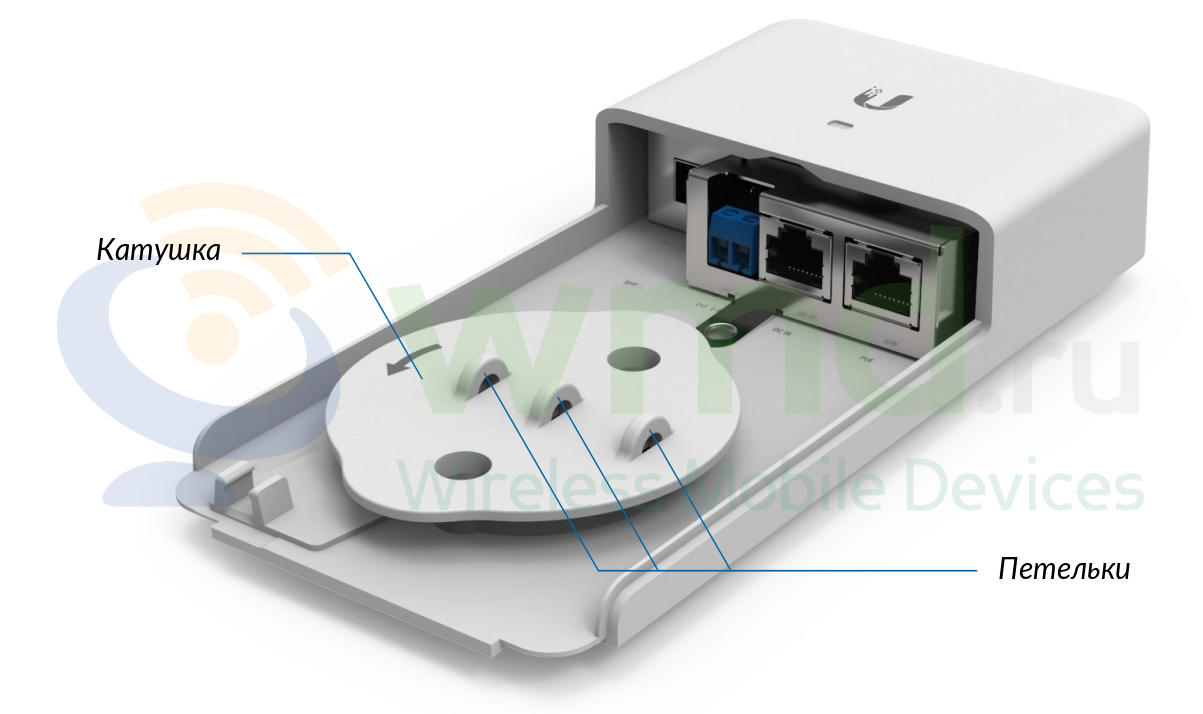

Встроенный компенсатор натяжения волоконного кабеля

Встроенная система защиты от натяжения была разработана таким образом, что она смогла легко поместиться в корпус Fiber PoE и обеспечить дополнительную защиту и более совершенную установку.

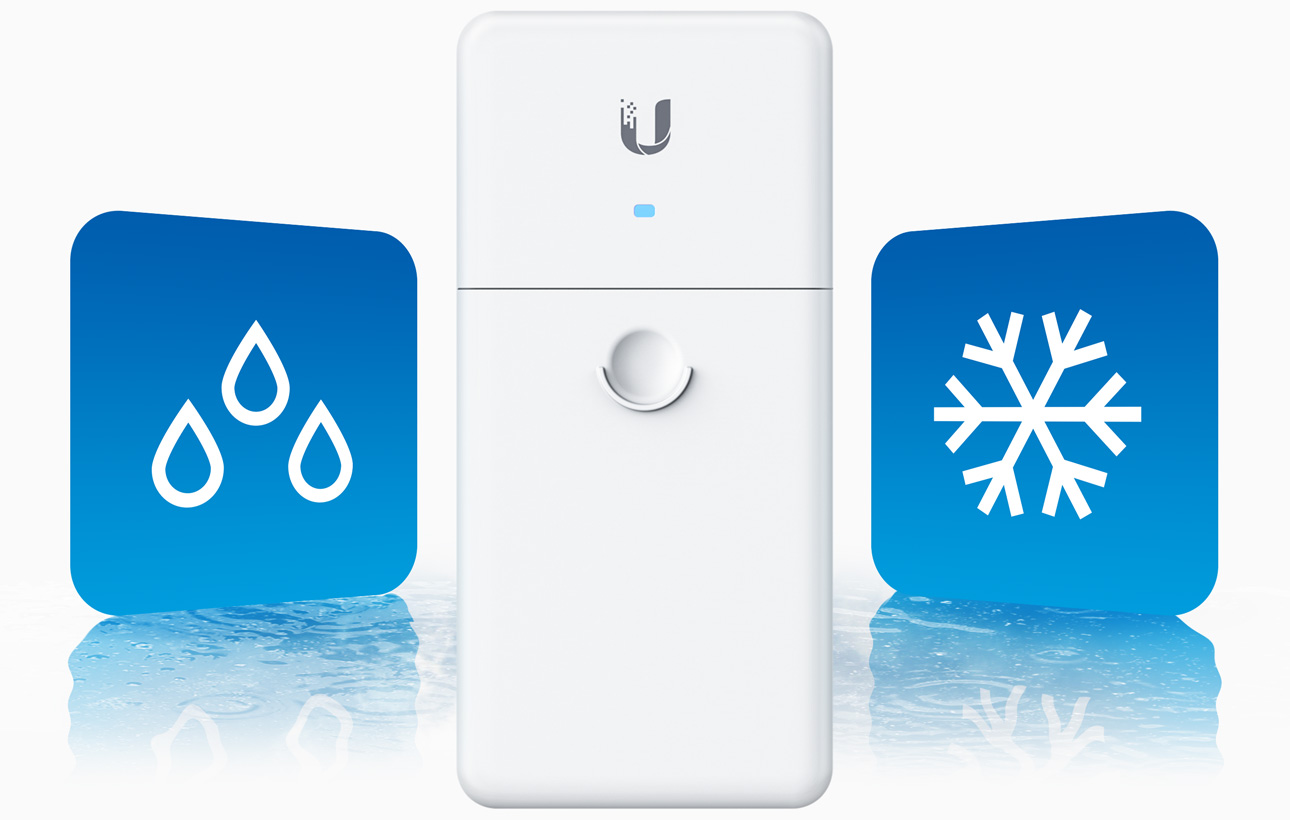

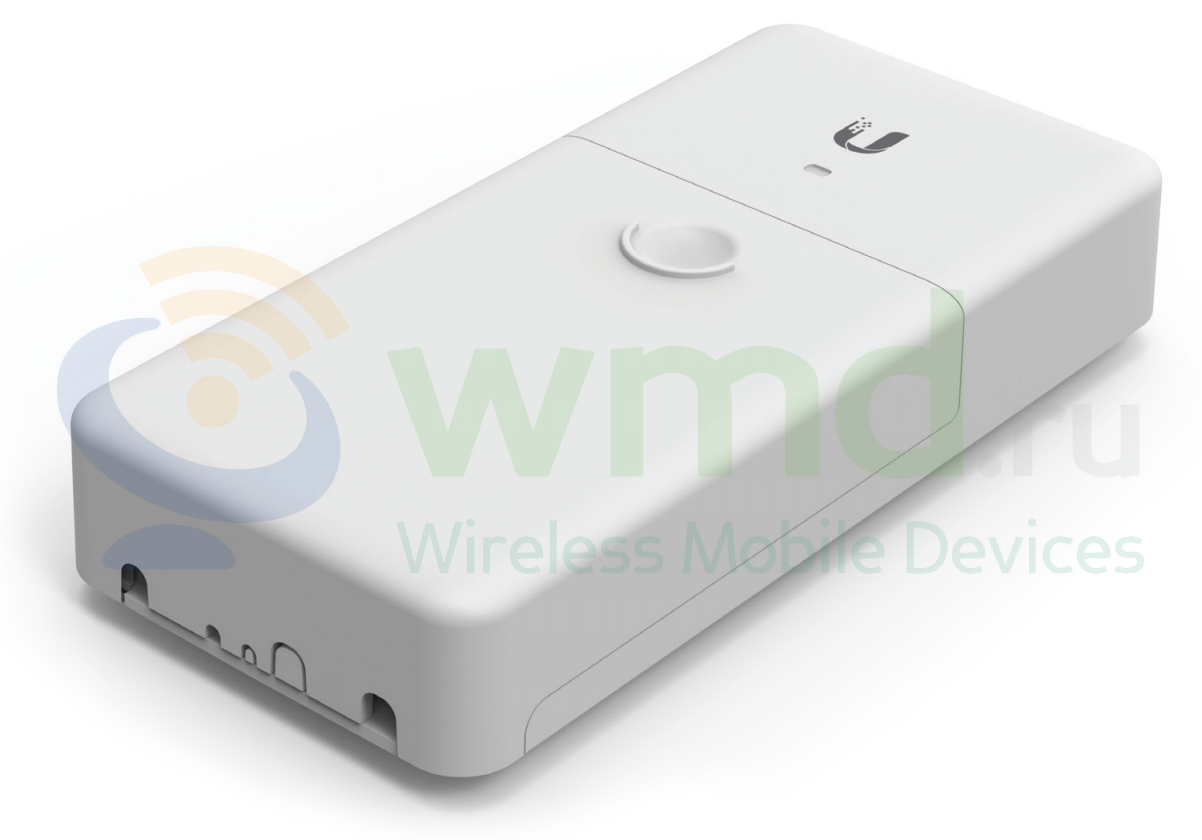

Долговечное уличное использование

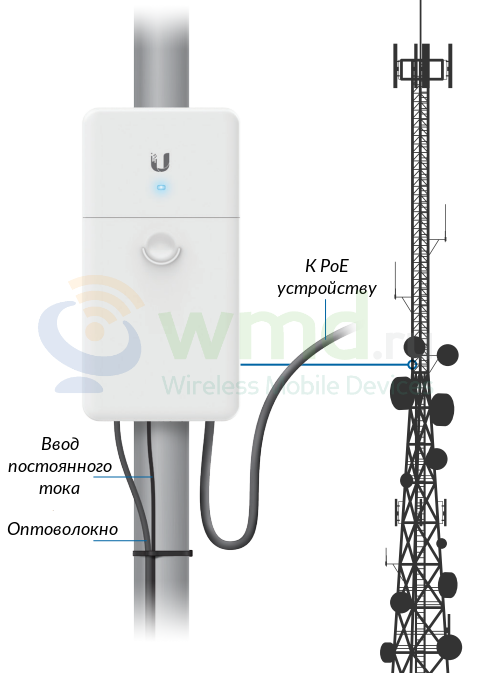

Одной из особенностей Fiber PoE является уличный, всепогодный форм-фактор со встроенной системой управления компенсатором натяжения волоконного кабеля.

Примеры использования

Данные. Ниже приведены стандартные примеры использования Fiber PoE. Обратите внимание, что устройство всегда выдаёт PoE-питание, его нельзя использовать как просто медиаконвертер (для неPoE-устройств).

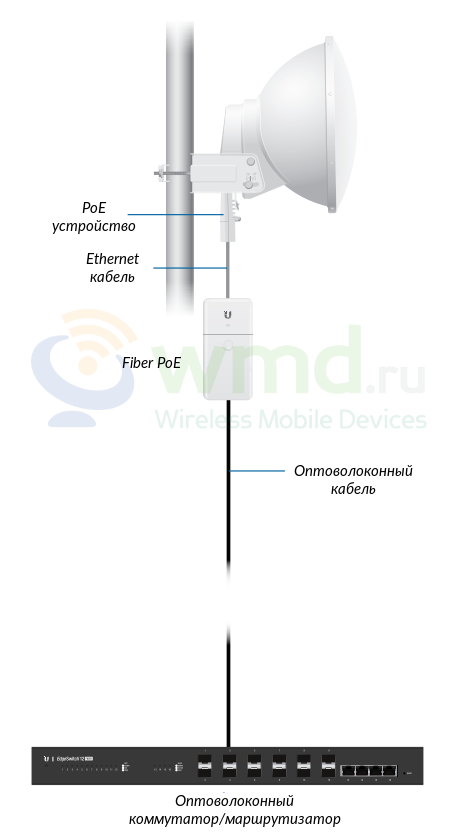

• Преобразователь оптоволокна в Ethernet. Одно устройство Fiber PoE, расположенное на верхушке мачты, используется для преобразования волокна в Ethernet. У основания мачты оптоволоконный кабель подключается непосредственно к оптоволоконному маршрутизатору или коммутатору.

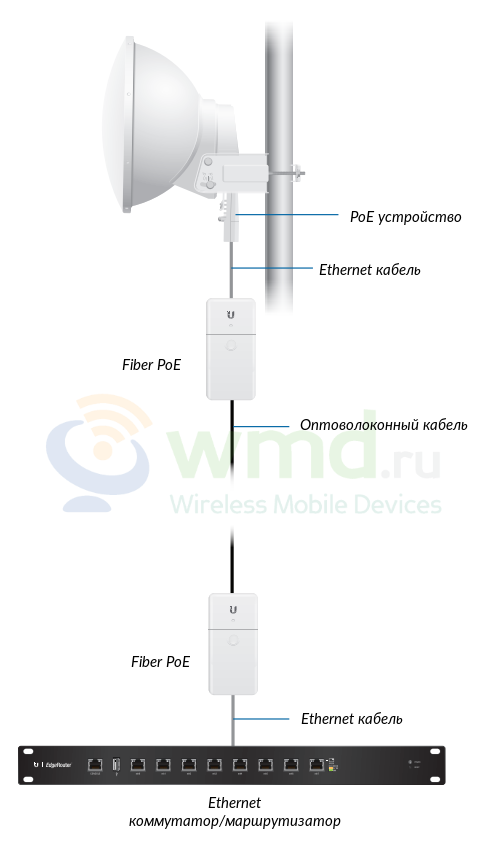

• Оптоволоконный мост. Два устройства Fiber PoE - одно у основания и одно на верхушке мачты - обеспечивают оптоволоконной линией связи данных для защиты от электромагнитных помех, которые могут привести к повреждению оборудования или нарушить целостность сигнала.

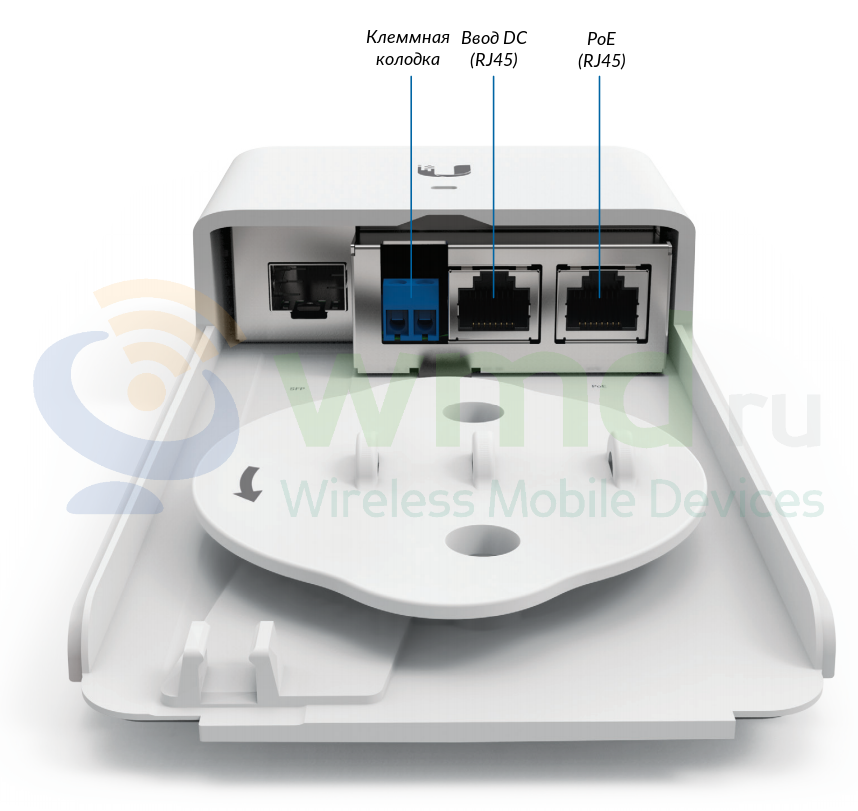

Питание. Fiber PoE способен питать другое PoE-устройство при помощи Passive PoE. Ниже представлены варианты подачи питания.

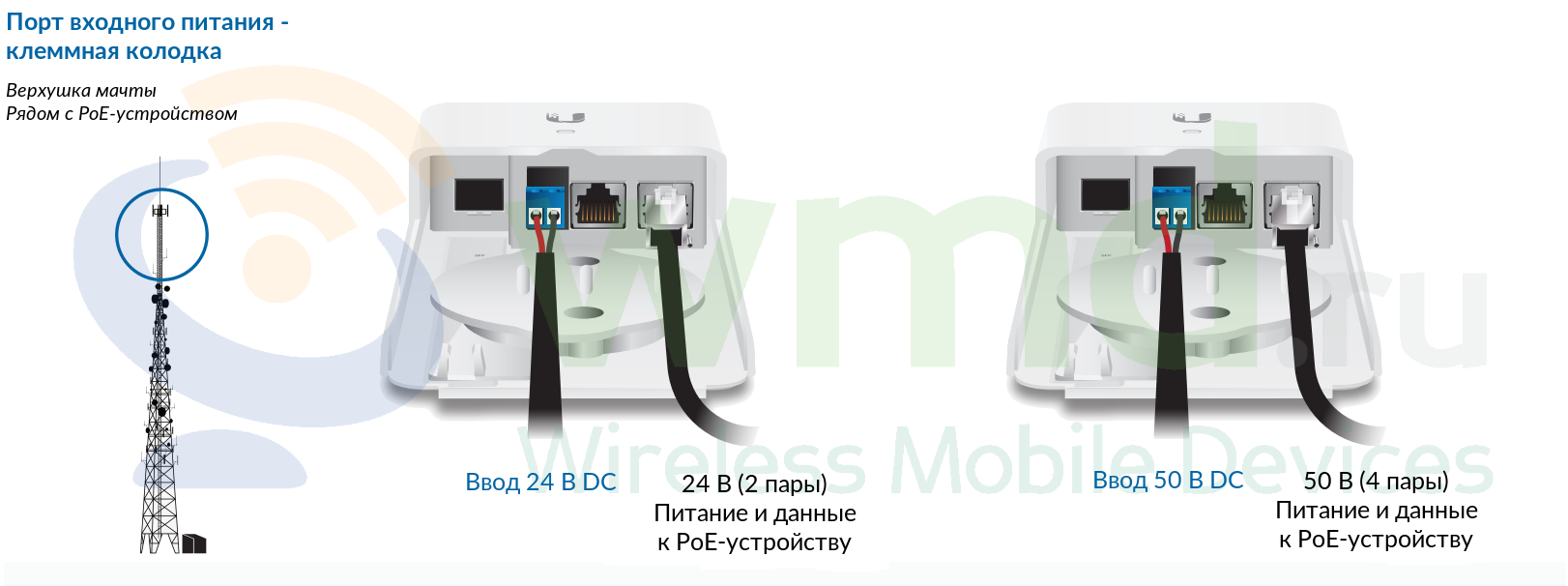

• DC. Подключите кабель питания 24 В DC или 50 В DC к клеммной колодке.

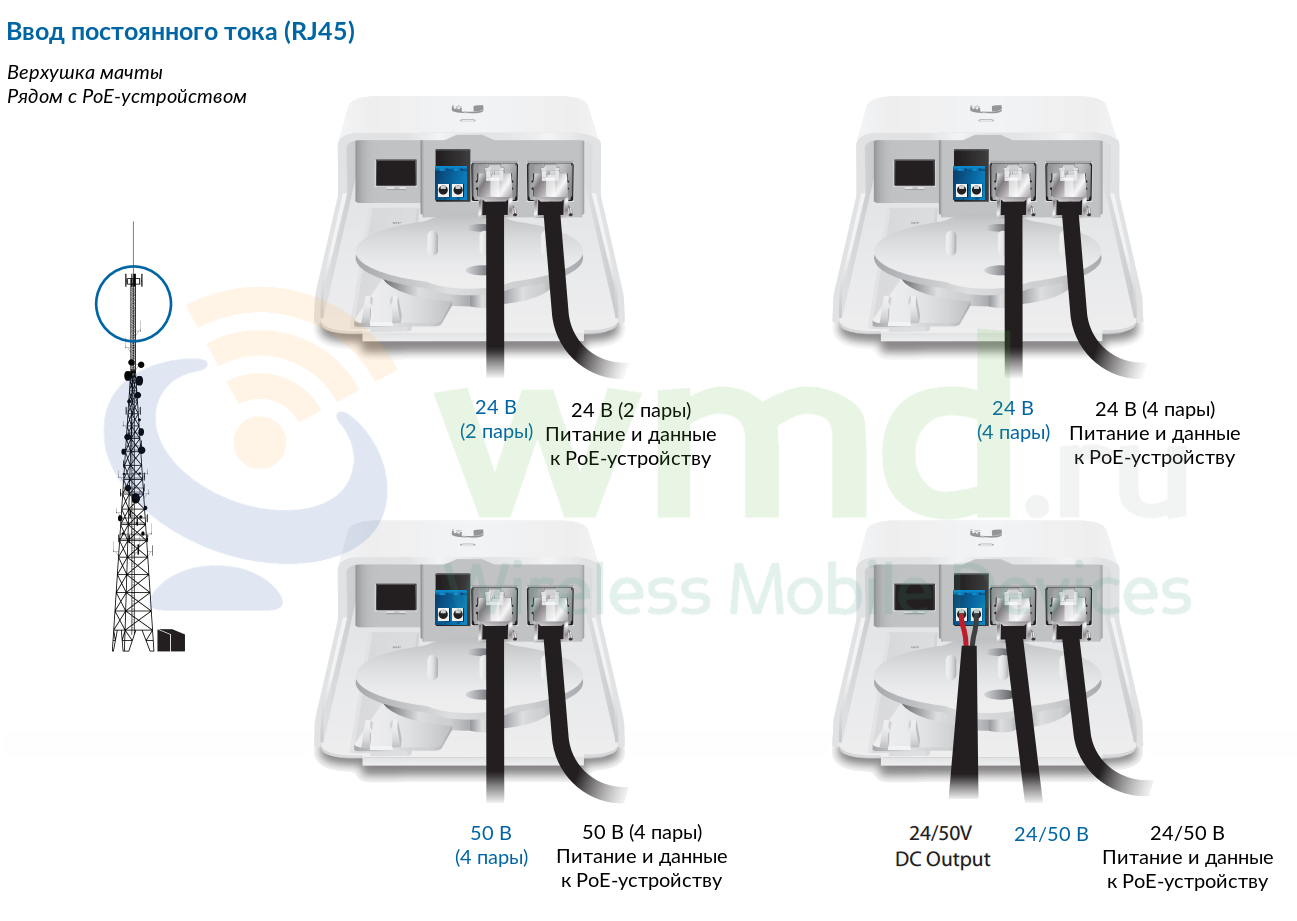

• PoE (только питание). Подключите Ethernet кабель с 24 В или 50 В PoE (4 пары) к порту ввода постоянного тока RJ45.
• PoE (питание и данные). Подключите Ethernet кабель с 24 В или 50 В PoE (4 пары) к порту PoE RJ45.


Порт входного питания	Ввод питания	Вывод питания
Клеммная колодка (DC)	2 провода DC, 24 В	Порт PoE, 2 пары (4, 5+; 7, 8-), 24 В
	2 провода DC, 50 В	Порт PoE, 4 пары, 50 В
RJ45 (DC, только питание)	2 пары (4, 5+; 7, 8-), 24 В	Клеммная колодка, 24 В Порт PoE, 24 В, 2 пары (4, 5+; 7, 8-)
	4 пары, 24 В	Клеммная колодка, 24 В Порт PoE, 24 В, 4 пары
	4 пары, 50 В	Клеммная колодка, 50 В Порт PoE, 50 В, 4 пары
PoE (питание и данные)	2 пары (4, 5+; 7, 8-), 24 В	Клеммная колодка, 24 В
	4 пары, 24 В	Клеммная колодка, 24 В
	4 пары, 50 В	Клеммная колодка, 50 В



Примеры ввода и вывода питания

Технические характеристики

Размеры	196.4 x 93.5 x 32.4 мм
Вес	288 г
Корпус	Белый поликарбонат
Интерфейс подключения	1x SFP-порт (только 1.25 Гбит/с) 1х DC клеммная колодка 1х DC RJ45 порт с вводом постоянного тока 1х 1000 Мбит/с Ethernet PoE-порт (10 и 100 Мбит/с не поддерживается)
Среднее энергопотребление	1.5 Вт
Способ питания	DC клеммная колодка, 2 провода, 24 В DC или 50 В DC Ввод DC через порт RJ45, 2 пары (4, 5+; 7, 8-) (24 В DC), или  4 пары (24 В DC или 50 В DC) Passthrough Порт PoE RJ45, 2 пары (4, 5+; 7, 8-) (24 В DC), или  4-пары (24 В DC или 50 В DC) PoE Passthrough
Вывод PoE	Порт PoE RJ45, 2 пары (4, 5+; 7, 8-) (24 В DC), или 4 пары (24 В DC или 50 В DC) Passive PoE
Вывод DC	Клеммная колодка, 2 провода (24 В DC или 50 В DC)
Диапазон входного напряжения DC	16-57 В
Светодиодный индикатор	Белый: включено Голубой: подключено Голубой (мигающий): активность
Температура окружающей среды рабочая	-30.. +60 °C
Рабочая влажность	10.. 95% без конденсата
Защита от электростатического разряда/электромагнитного импульса	По воздуху: ±24 кВ При контакте: ±24 кВ

Комплект поставки

PoE-инжектор	1 шт.
Саморез М5	1 шт.
Зубчатая шайба М5	1 шт.
Металлический хомут	2 шт.
Руководство по быстрой установке	1 шт.
