Info-Sys РГ4PoE 1DIN

Устройство предназначено для защиты порта Ethernet (10/100Base-TX) оборудования передачи данных от опасных перенапряжений, возникающих в кабельной сети в результате грозовых разрядов и бросков напряжения электросети. Грозозащита монтируется на DIN-рейку 35 х 7,5 мм.

РГ4PoE 1DIN применяется в сетях, использующих технологию Power over Ethernet (PoE), описанную в стандарте IEEE802.3af, а также в более поздней версии стандарта IEEE802.3at, который регламентирует более высокие мощности, передаваемые по кабелю Ethernet. Использование устройства обеспечивает выравнивание до безопасного уровня разности электрических потенциалов на кабельном сегменте, который соединяет между собой защищаемое оборудование. Особенностью данной защиты является устойчивость её работы при случайном попадании фазного напряжения (220 В) электросети общего назначения на жилы кабельного сегмента.

Стандарты IEEE 802.3af/at предусматривают две схемы организации дистанционного питания для сетей Ethernet. Модуль РГ4PoE 1DIN поддерживает обе схемы.

ВНИМАНИЕ !!! ЗАПРЕЩАЕТСЯ !!!
Эксплуатация устройства при отключённом проводнике защитного заземления.
Эксплуатация устройства при нарушении целостности монтажной коробки.

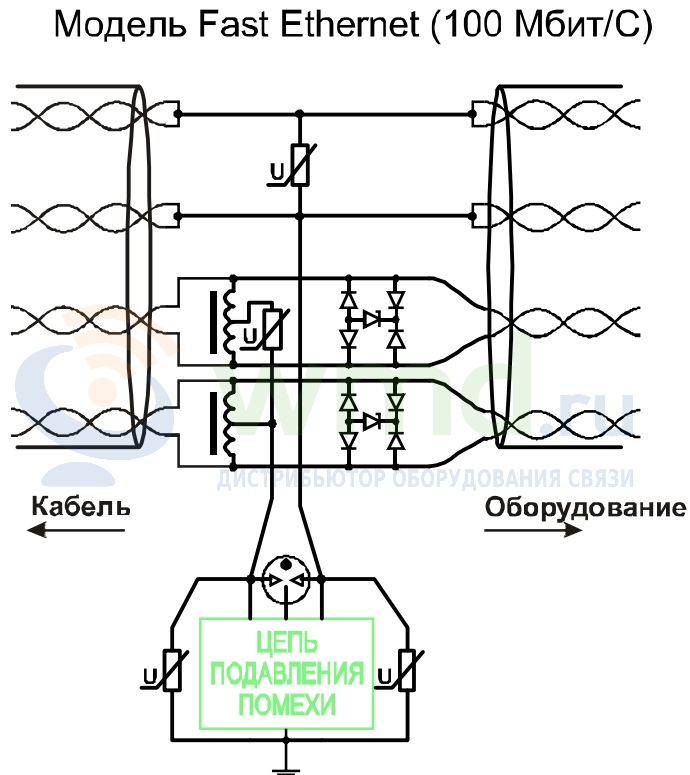

В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через газонаполненный разрядник от средней точки симметрирующего дросселя. Применение газонаполненного разрядника исключает появление уравнивающих токов в схемах с применением заземления на обоих концах кабельного сегмента. Напряжение срабатывания разрядника и классификационные напряжения варисторов выбраны таким образом, чтобы обеспечить работоспособность изделия при случайном попадании фазного напряжения (220 В) электросети общего назначения на жилы кабельного сегмента. Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре.

Технические характеристики

Комплект поставки
