LigoWave LigoDLB 2-9

Универсальное, стабильное и эффективное устройство (с высокой выходной мощностью до 28 дБм) работает на частоте 2.4 ГГц, а также поддерживает стандарт 802.11n и технологию MIMO 2x2. Надёжный, качественный и небольшой по форм-фактору корпус в сочетании с направленной панельной антенной (9 дБи) — то, что нужно для работы на коротких и дальних расстояниях. (Про выбор радиоустройств линеек LigoDLB и LigoDLB ac по дальности связи читайте в нашей статье.)

Встроенная поддержка фирменного протокола iPoll 3 обеспечивает надёжную связь даже в густонаселённых районах (до 64-х устройств, подключённых к базовой станции).

Фирменная технология хранения резервного образа прошивки позволяет безопасно обновлять программное обеспечение устройства, не боясь отключения электроэнергии при этом процессе. В случае неудачного обновления прошивки устройство будет автоматически перезагружено с использованием резервной копии прошивки.

Корпус изготовлен из поликарбонатного пластика с УФ-ингибитором, что гарантирует долгосрочность наружного использования устройства под воздействием прямых солнечных лучей без риска поломки. LigoDLB 2-9 был протестирован на вибрацию, температуру, перепады, соль, туман и соответствием стандартам электрического перенапряжения, чтобы гарантировать высокий уровень надёжности устройства. Оснащён заземляющим наконечником и заземлённым PoE 24 В для профессионального монтажа и устойчивости к электрическим разрядам.

Особенности

• Поддержка диапазона 2.402–2.492 ГГц
• Высокая выходная мощность: 28 дБм
• Встроенная направленная панельная антенна с усилением 9 дБи
• Мощная операционная система
• Возможность крепления на мачту

Новая аппаратная платформа

Высокопроизводительный мощный процессор нового поколения обеспечивает скорость передачи данных до 170 Мбит/с, а обработки пакетов — до 80 000 пак/с. Поддержка узких каналов (ширина канала 5 и 10 МГц) гарантирует устойчивую работу в условиях зашумлённого эфира. Увеличенный объём ОЗУ повышает производительность при немалом количестве клиентов, а больший объём ПЗУ позволяет хранить запасной дополнительный образ прошивки для автоматического восстановления.

Встроенная защита от перенапряжения
Защита от электростатического разряда (3 кВ линия-земля и 1 кВ линия-линия) позволяет устройству работать в суровых погодных условиях и нестабильных электрических инсталляциях.

Новая ОС
Новая операционная система включает в себя все функции, необходимые для построения сетей точка-многоточка. Отзывчивый пользовательский интерфейс, построенный на основе технологии HTML 5. Среди новых функций стоит отметить поддержку IPv6 в режимах bridge и router, протоколов обнаружения SSDP и Bonjour, гибкую систему ограничения скорости трафика и клиент SSTP. Новое поколение устройств (линейка LigoDLB) обладает обратной совместимостью с устройствами линейки APC фирмы Deliberant, в том числе в части использования проприетарного протокола iPoll — для работы просто обновите прошивку на устройствах (до версии 7.0 и выше).

iPoll 3 — улучшенный производительный протокол

Собственный протокол — это инновационное решение для устранения задержек и помех при передаче данных в беспроводных PtMP-установках.

Поддержка сценария hotspot
Начиная с версии 7.52 появилась возможность установить прошивку линейки Infinity на устройствах LigoDLB для использования их в качестве уличных хотспотов и других связанных с ними приложений. После обновления микропрограммы устройство DLB преобразуется в точку доступа для уличных хоспот-сетей и теряет функционал для PtP- и PtMP-соединений.

Операционная система

Операционная система LigoDLB 2-9 обладает высокой функциональностью и проста в использовании. Это мощная и гибкая ОС, которая обеспечивает всем устройствам LigoDLB безупречную работу и облегчает развёртывание сетей.

• Интеллектуальный поллинговый протокол передачи данных (iPoll3)
• Двойной образ прошивки (в случае неудачного обновления прошивки устройство автоматически восстановит нормальную работу с использованием резервной копии прошивки)
• Новый интуитивно понятный веб-интерфейс, основанный на технологии HTML5
• 170 Мбит/с
• 80,000 пак/с
• Поддержка IPv6
• Совместимость с WNMS


WNMS

WNMS — это бесплатно распространяемая система управления беспроводной сетью. Она упрощает большое количество задач, связанных с управлением и мониторингом сети. Комплексная система поддерживает несколько тысяч узлов в сети. Несколько сетей могут быть объединены в одну логическую и управляться с одного сервера. Большой набор функций позволяет быстро диагностировать проблемные участки, наглядно отображать сеть на карте, автоматически выполнять регулярные обновления прошивки, отслеживать состояния устройств, получать оповещения о проблемных узлах, просматривать статистику и т.д. WNMS поддерживает создание аккаунта для каждого пользователя. Несколько администраторов могут управлять различными сегментами сети на одном сервере, при этом не имея доступа к устройствам друг друга. WNMS доступна для операционной системы Windows и Linux как облачная система и в качестве мобильного приложения для устройств Android.

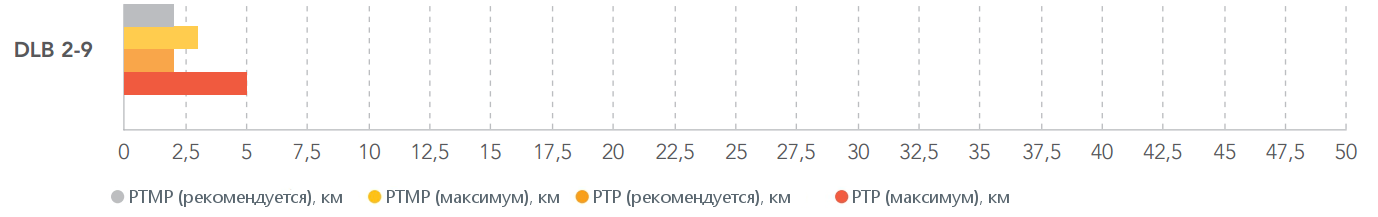

Рекомендации производителя по дальности применения

Технические характеристики

Рекомендуемая максимальная дальность	В режиме PTMP — 3 км В режиме PTP — 5 км При максимальной скорости в режиме PTP — 2 км
Беспроводной стандарт	IEEE 802.11b/g/n, iPoll (проприетарный)
Защита от перенапряжения	3 кВ линия-земля, 1 кВ линия-линия
Поддержка MIMO	Да, 2x2
Диапазон частот	2.402–2.492 ГГц
Мощность передатчика	До 20 дБм для РФ (до 28 дБм для других стран)
Чуствительность приёмника	От -95 до -76 дБм в зависимости от модуляции
Ширина канала	5, 10, 20, 40 МГц
Схемы модуляции	802.11 g/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11 b: DSS (CCK, DQPSK, DBPSK)
Скорости передачи данных	802.11 n: 300, 270, 240, 180, 120, 90, 60, 30 Mbps 802.11 g: 54, 48, 36, 24, 18, 12, 9, 6 Mbps 802.11 b: 11, 5.5, 2, 1 Mbps
Коррекция ошибок	FEC, Selective ARQ
Схема дуплексирования	Time division duplex
Тип антенны	Встроенная панельная направленная
Усиление антенны	9 дБи
Поляризация	Двойная линейная

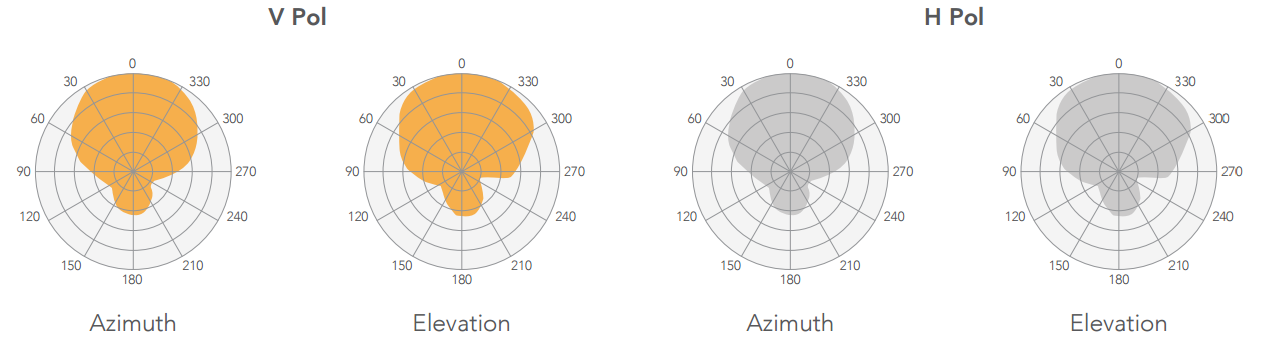

Диаграммы направленности	(изображение кликабельно)
Угол излучения в горизонтальной плоскости при горизонтальной поляризации	60°
Угол излучения в горизонтальной плоскости при вертикальной поляризации	60°
Угол излучения в вертикальной плоскости	60°
КСВН
Кросс-поляризационная развязка	23 дБи
Проводной интерфейс	1х 10/100 Base-T, RJ45
Режимы работы	Точка доступа (Auto WDS), точка доступа iPoll 3, клиент (WDS, iPoll3), клиент (APR NAT)
Расширенная беспроводная функциональность	ATPC (автоматический контроль мощности передатчика), автоканал, автомодуляция, опрос клиентов по интеллектуальному методу
Беспроводная безопасность	WPA / WPA2 Personal, WPA / WPA2 Enterprise, WACL, изоляция пользователей
Беспроводной QoS	Приоритизация с 4 очередями
Сетевые режимы	Bridge, router iPv4, router IPv6
Сетевые функции	Маршрутизация с и без NAT, VLAN, Firewall*
WAN	Static IP, DHCP client, PPPoE client
Сервисы	DHCP server, SNMP server, NTP client, RADVD, Ping Watchdog
Управление	HTTP(S) веб-интерфейс, SSH, чтение SNMP, WNMS, Telnet
Инструменты	Радиообследование объекта, тест канала, выравнивание антенны
Размеры	140 х 90 х 35 мм
Вес	122 г
Диаметр мачты	35–60 мм (диаметры мачт для крепления устройств LigoWave)
Питание	12–24 В DC, Passive PoE (100–240 В AC 18 В DC адаптер в комплекте)
Максимальная потребляемая энергия	6 Вт
Температура окружающей среды рабочая	-40.. +65 °С
Влажность окружающей среды рабочая	0.. 90% без конденсации
Мониторинг системы	SNMP v1/2c/3 server, Syslogs, системные оповещения на e-mail и SNMP trap

* Настройка Firewall возможна только через командную строку (подключение по SSH) посредством iptables.

Характеристики радиочасти

Выходная мощность (дБм)
802.11g		802.11n/iPoll (20/40 МГц)
6 Мбит/c	28	15 Мбит/c	28	30 Мбит/c	28
9 Мбит/c	28	30 Мбит/c	28	60 Мбит/c	28
12 Мбит/c	28	45 Мбит/c	28	90 Мбит/c	28
18 Мбит/c	28	60 Мбит/c	28	120 Мбит/c	28
24 Мбит/c	28	90 Мбит/c	28	180 Мбит/c	28
36 Мбит/c	27	120 Мбит/c	27	240 Мбит/c	26
48 Мбит/c	26	135 Мбит/c	25	270 Мбит/c	24
54 Мбит/c	25	150 Мбит/c	24	300 Мбит/c	23
Чувствительность приёмника (дБм)
802.11g		802.11n/iPoll (20/40 МГц)
6 Мбит/c	-95	15 Мбит/c	-91	30 Мбит/c	-91
9 Мбит/c	-94	30 Мбит/c	-91	60 Мбит/c	-91
12 Мбит/c	-93	45 Мбит/c	-89	90 Мбит/c	-89
18 Мбит/c	-90	60 Мбит/c	-88	120 Мбит/c	-88
24 Мбит/c	-88	90 Мбит/c	-86	180 Мбит/c	-86
36 Мбит/c	-86	120 Мбит/c	-82	240 Мбит/c	-82
48 Мбит/c	-82	135 Мбит/c	-78	270 Мбит/c	-78
54 Мбит/c	-81	150 Мбит/c	-76	300 Мбит/c	-76

Сравнительная таблица

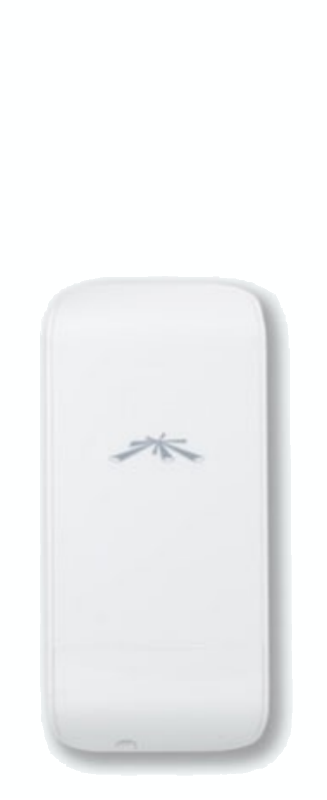

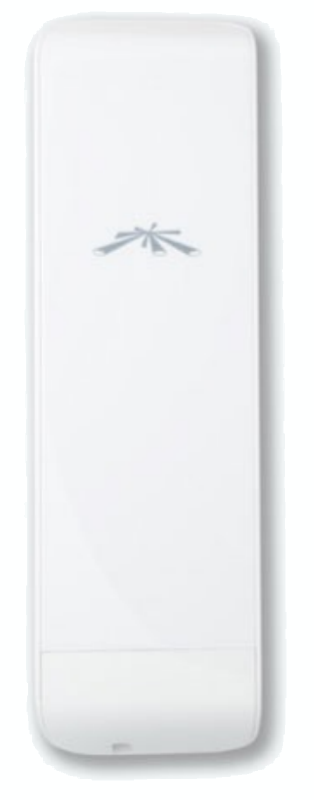

	NanoStation M2	NanoStation Loco M2	LigoDLB 2-9
Усиление антенны	11 дБи	8.5 дБи	9 дБи
Толщина	60 мм	60 мм	40 мм



Комплект поставки

Точка доступа	1 шт.
Кабель питания	1 шт.
Пластмассовая стяжка	2 шт.
PoE-адаптер питания (24 В 0.5 А)	1 шт.

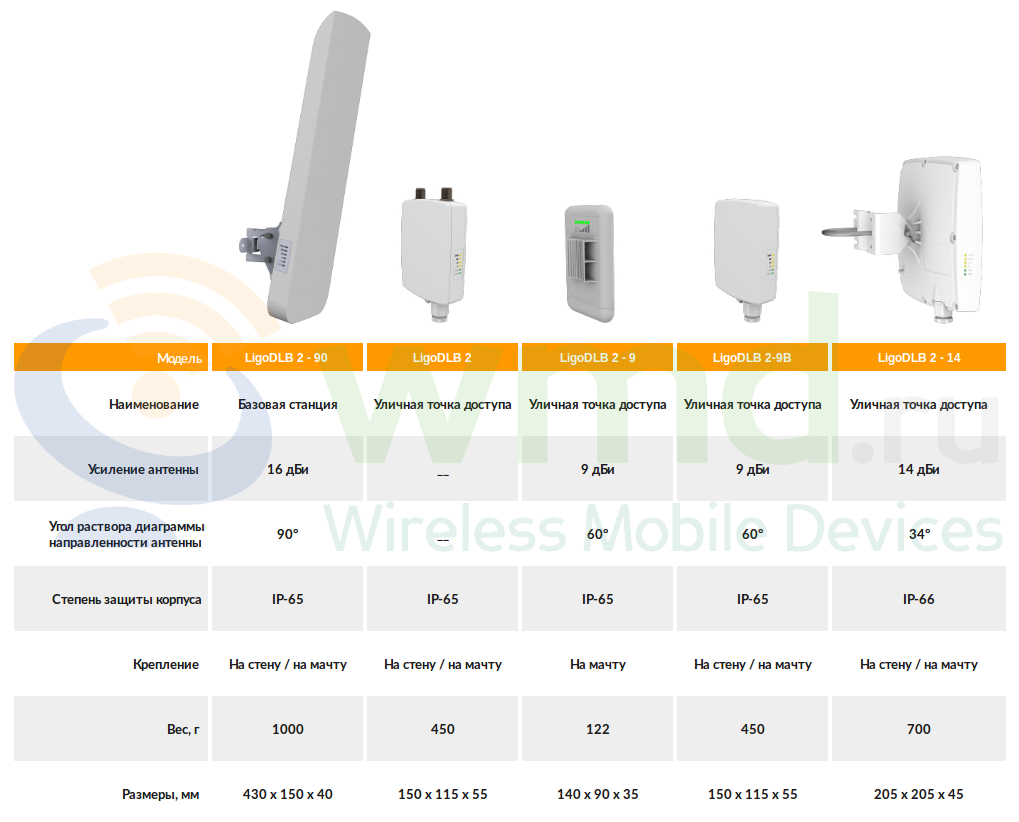

Сравнительная таблица моделей диапазона 2.4 ГГц
