LigoWave LigoPTP RapidFire 5-23

Высокопроизводительный 5 ГГц-радиомост ("Точка-Точка"), обеспечивающий пропускную способность более 700 Мбит/с. Конструкция операторского класса с удобным интерфейсом делает RapidFire идеальным устройством для линков, требующих высокой производительности и эффективности.

Про выбор оборудования LigoPTP RapidFire по дальности связи и пропускной способности читайте в нашей статье.

Особенности

• Выделенный 1,2 ГГц-процессор Marvel Armada
• 700 Мбит/с (2x2 MIMO)
• 200 000 пак/с
• Встроенный 2,4 ГГц-радиомодуль для настройки
• 2 гигабитных Ethernet-порта (802.3af/at-совместимые) с возможностью передачи PoE-питания
• Встроенная антенна 23 дБи 2x2 MIMO (RapidFire 5-23) или разъёмы N-type для внешней антенны (RapidFire 5-N)

Выдающаяся производительность

RapidFire обеспечивает сверхвысокую пропускную способность в 700+ Мбит/с благодаря уникальной и мощной конструкции радио, которая поддерживает модуляцию до 256QAM и выходную мощность до 31 дБм. Специально разработанный для PTP-схем проприетарный протокол W-Jet V минимизирует помехи даже на больших дистанциях и стабилизирует задержку в рамках 2–4 мс:

• более эффективное использование спектра;
• отсутствие отсрочки передачи — в результате более высокая пропускная способность (в отличии от работы по стандартам 802.11, радио не ждёт случайный промежуток времени перед отправкой данных);
• улучшенный механизм подтверждения приёма (block-ack) не ограничивает расстояние связи и позволяет отправлять больше данных;
• устойчивость к помехам;
• "умное" автоматическое управление скоростью;
• собственный гибридный режим TDMA;
• высокая пакетная производительность.

Работа на значительных расстояниях

LigoPTP RapidFire позволяет получать высокую скорость передачи данных даже на большой дистанции.

Профессиональная конструкция

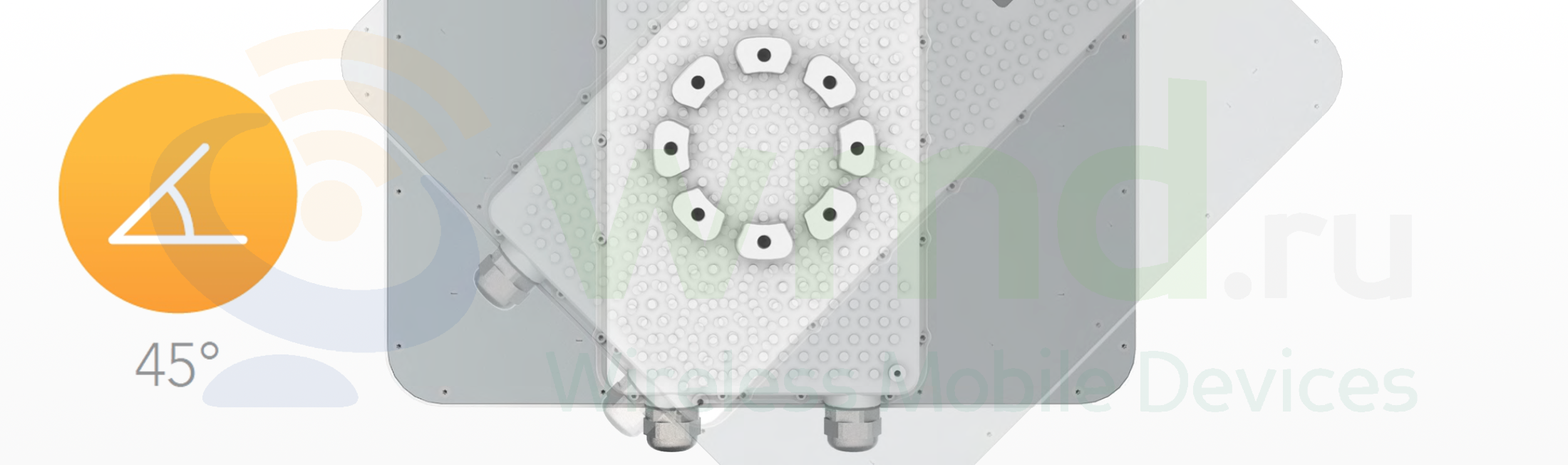

Помимо достижения максимальной производительности, LigoWave фокусируется и на предоставлении гибкости и простоты использования устройств RapidFire. Крепкий крепёжный кронштейн обеспечивает быстрый монтаж и устойчивость к сильному ветру. Мембранный клапан GORE способствует быстрому выравниваю давления в соответствующем стандарту IP-67 литом алюминиевом корпусе для предотвращения конденсации и обеспечения герметичности. Съёмная ручка упрощает транспортировку устройства. Свежеразработанные RGB светодиоды отображают разные состояния устройства и уровни сигнала (с шагом в 1 дБм) при юстировке. Кронштейн позволяет устанавливать устройство под углом 45°, что увеличивает гибкость монтажа и особенно полезно в местах с зашумлённым эфиром (для версии RapidFire 5-23 с интегрированной антенной).



RGB-светодиоды и кнопка сброса

Светодиоды отображают состояние устройства:

• загрузка / перезагрузка;
• обновление прошивки;
• сброс к заводским настройкам;
• режим восстановления.

Во время работы радиоканала:

• состояние и скорость Ethernet-порта;
• уровень сигнала с шагом 1 дБм;
• активность 2,4 ГГц радиоинтерфейса;

Мощная платформа всё-в-одном

LigoWave RapidFire предоставляет высокую производительность с новым 1,2 ГГц-процессором, выделенным для обработки данных и обеспечения высокой пакетной скорости (200000 в секунду). Оснащённое 2 гигабитными портами Ethernet (один из которых с функцией передачи PoE), устройство подходит для сценариев 1+1 (аварийное переключение) или удлинения беспроводной линии. RapidFire обладает встроенной защитой от скачков напряжения и электростатических разрядов согласно стандартам Международной электротехнической комиссии (МЭК, IEC) и соответствует требованиям Class 4.

Встроенная защита от скачков напряжения

Разработана в соответствии со стандартами МЭК:

• защита от электростатического разряда EN 6100-4-2, Class 4, разряд 8 кВ линия-земля и 4 кВ линия-линия;
• протестирована: 15 кВ разряд линия-земля и 8 кВ линия-линия;
• защита от скачков напряжения EN 6100-4-5, Class 4, разряд 4 кВ линия-земля, 2 кВ линия-линия;
• протестирована: разряд 6 кВ линия-земля и 2 кВ линия-линия.

Беспроводной конфигурационный интерфейс

Встроенный 2,4 ГГц радиомодуль обеспечивает доступ к графическому интерфейсу RapidFire посредством беспроводного подключения с любого обычного Wi-Fi устройства. Эта особенность ускоряет разворачивание каналов связи и уменьшает проблему устранения неполадок при инсталляции в труднодоступных местах. Тесты подтвердили возможность беспроводного доступа даже при установке наверху 10-этажного здания с расстояния 20 метров от здания! При этом HTML5-интерфейс проигрывает звук, упрощая юстировку.



Мощная операционная система

Операционная система LigoPTP обеспечивает простое и быстрое развёртывание линий "Точка-Точка" со стабильной, высокой производительностью. Интуитивный и отзывчивый пользовательский интерфейс масштабируется под размер экрана. Изменённые на одном из устройств радиомоста настройки автоматически применяются и ко второму устройству, которое достаточно лишь запитать (ведомое устройство можно обнаружить как через беспроводной, так и через кабельный интерфейс).  Доступно множество полезных инструментов, повышающих эффективность установки и решения проблем: тест соединения, юстировка антенны, анализ спектра, радиообследование. Автоматические механизмы, такие как автоматический выбор канала и автоматический контроль мощности передатчика, оптимизируют канал для максимальной производительности даже в местах с большим количеством помех.

Мастер настройки

Имеется Мастер настройки, позволяющий легко настроить систему всего за несколько шагов:

• ускоряет и упрощает процедуру настройки;
• достаточно настроить одно устройство радиомоста (второе (ведомое) достаточно лишь запитать);
• ведомое устройство можно обнаружить как через беспроводной, так и через кабельный интерфейс;
• мастер просит ввести несколько обязательных параметров и позволяет закончить настройку за несколько кликов.



Спектральный анализатор

Из одной точки доступна информация сразу об обеих сторонах радиоканала за последние 24 часа.

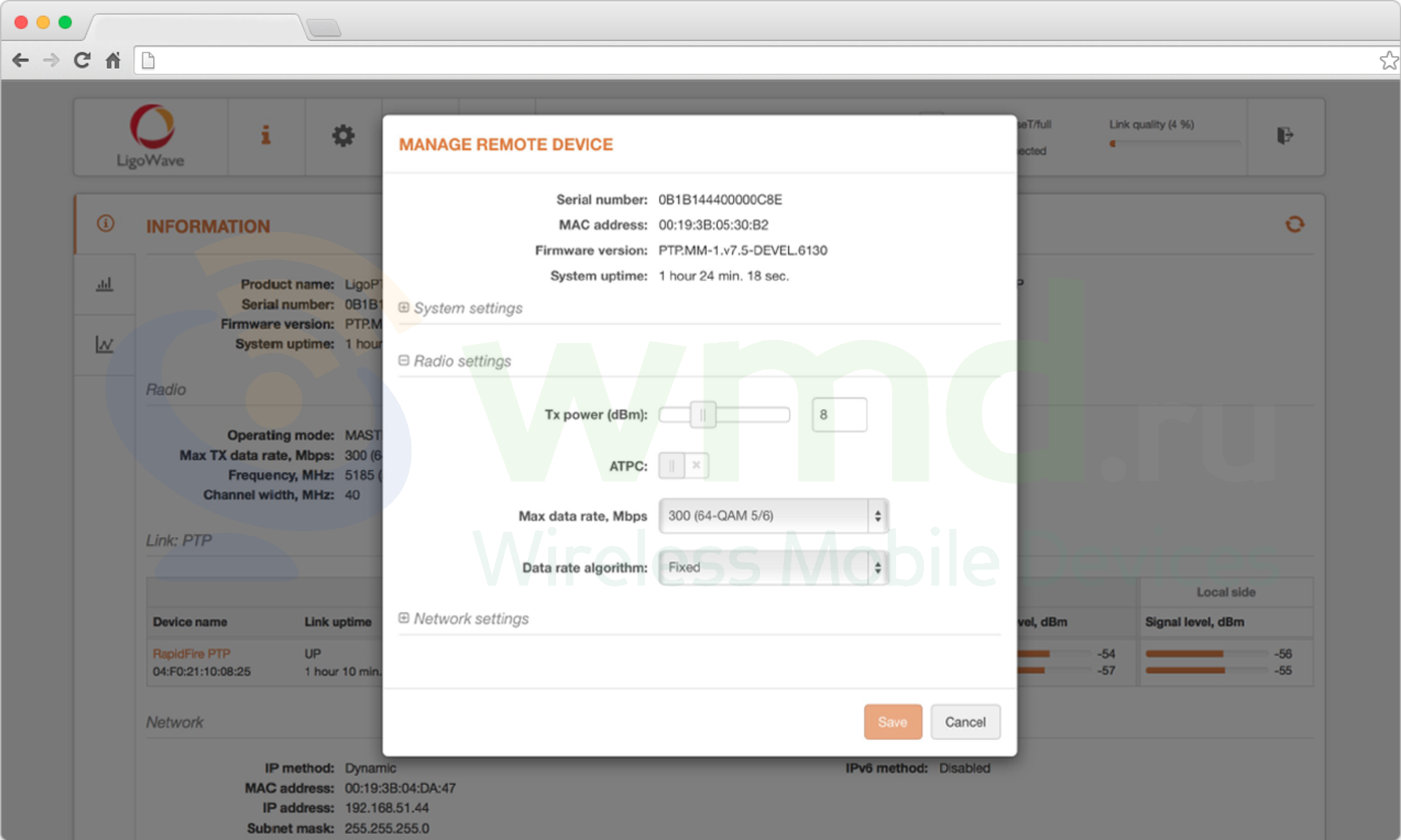

Односторонняя настройка

Глобальные параметры:

• ID радиоканала;
• канал (частота);
• ширина канала;
• системный пароль.

Индивидуальные параметры (также доступные для настройки с мастер-устройства):

• IP-адрес;
• мощность передатчика;
• автоматический контроль мощности передатчика;
• максимальная канальная скорость;
• алгоритм канальной скорости (статический или динамический);
• понятное имя устройства;
• название местоположения;
• контактное лицо;
• координаты.

Простое планирование схемы работы

Несколько вариантов предварительной установки оборудования LigoPTP RapidFire представлены на схеме ниже. Устройства могут быть соединены друг с другом кабелем или по радио. Обнаружение устройств выполняется посредством протоколов Bonjour и SSDP.

QoS на канальной скорости

• Аппаратный — отсутствие дополнительной нагрузки на процессор
• 4 очереди с приоритетом для разных типов трафика
• Строгие и взвешенные Round robin правила для передачи данных
• Приоритизация пакетов по меткам VLAN/CoS (L2) и IP/ToS/DSCP (L3)

Программные особенности

• Мастер настройки для быстрой установки
• Централизованное управление с одного устройства (Master) — общие параметры соединения и индивидуальные параметры второго устройства (Slave)
• "Умный" автоматический выбор канала
• Стойкая защита данных
• QoS с аппаратным ускорением
• Спектральный анализатор
• Отображение уровня сигнала и состояния устройства RGB светодиодами
• Двойной образ прошивки

Управление

• Отдельный 2.4 ГГц радиоинтерфейс для управления
• Мониторинг: SNMP, графический веб-интерфейс через HTTP(S), Shell/SSH
• Конфигурирование: графический веб-интерфейс через HTTP(S)

Технические характеристики

Процессор	1,2 ГГц Marvel Armada
Беспроводной протокол	W-Jet V
Поддержка MIMO	2x2 MIMO
Схемы модуляции	OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK)
Канальная скорость при 80 МГц	866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Мбит/с
Режим дуплекса	TDD (дуплексирование с разделением по времени)
Коррекция ошибок	BCC, LDPC
Антенна	Встроенная направленная панельная антенна 2x2 MIMO с усилением 23 дБи
Кабельные интерфейсы	2x RJ45 10/100/1000 Мбит/с Base-T (первый PoE IN, второй PoE OUT)
Способ питания	PoE 802.3af (PoE 802.3af/at инжектор и блок питания AC/DC в комплекте), цепь постоянного тока гальванически изолирована от земли
Напряжение питания	42–57 В DC
Максимальное энергопотребление	8,6 Вт
Параметры раздаваемого питания	PoE 802.3af, 48 В DC, до 12,95 Вт
Размеры	379 х 387 х 51 мм (без кронштейна)
Длина кронштейна до мачты	124 мм
Поддерживаемый диаметр мачты	10–124 мм (диаметры мачт для крепления устройств LigoWave)
Регулировка угла наклона	+25 / -45°
Вес	3,9 кг (с кронштейном)
Температура окружающей среды рабочая	-40.. +65 °C
Влажность окружающей среды рабочая	0.. 90% (без конденсации)

Параметры радиомодуля

Выходная мощность	До 20 дБм для РФ (до 31 дБм для других стран)
Диапазон частот	4900–6100 МГц
Ширина канала	5, 10, 20, 40, 80 МГц
Канальная скорость (модуляции), Мбит/с	866	780	650	585	520	390	260	195	130	65
Мощность передатчика, дБм	25	26	26	27	27	28	29	30	30	31
Чувствительность приёмника, дБм	-71	-73	-77	-79	-80	-84	-87	-92	-94	-97

Параметры антенны

Диапазон частот	4900–5900* МГц
Усиление	23 дБи
Поляризация	Двойная линейная
КСВН	1.5:1
Угол излучения в горизонтальной плоскости (горизонтальная поляризация)	6°
Угол излучения в горизонтальной плоскости (горизонтальная поляризация)	7°
Угол излучения в вертикальной плоскости	9°

* Соответственно, работа устройства на частотах выше 5900 МГц не рекомендуется (уровень сигнала будет несколько ниже). Для оптимальной работы на таких частотах лучше использовать версию с разъёмами для внешней антенны (LigoPTP RapidFire 5-N) и антенну с поддержкой соответствующих частот.

Параметры PoE-инжектора

Диапазон входного напряжения (DC)	44–57 В
Выход	По стандарту IEEE 802.3af/at
Выходная мощность	До 28 Вт
Контакты выхода	RJ45 контакты 1, 2, 4, 5 (+) и 3, 6, 7, 8 (-)
Скорость передачи данных	10/100/1000 Мбит/с
Защита от скачков напряжения	2 кВ линия-линия 6 кВ линия-земля (выходной разъём)
Разъём данных	RJ45
Разъём данных и выхода питания	RJ45
Размеры	117 х 87 х 34 мм
Вес	270 г
Температура окружающей среды рабочая	-40.. +65 °C
Длина кабеля UTP/FTP	Максимум 100 м общая (от коммутатора к устройству)

Комплект поставки

LigoPTP RapidFire 5-23	1 шт.
Болт М8	7 шт.
PoE-инжектор 802.3af/at	1 шт.
Блок питания AC/DC	1 шт.
Крепёжный кронштейн	1 шт.
