LigoWave LigoDLB 6-15ac

Уличное радиоустройство диапазона 6 ГГц расширяет проверенную временем линейку LigoDLB и служит для построения высокоскоростных PtP- / PtMP-сетей на коротких и средних расстояниях. Мощная аппаратная платформа с радиомодулем на базе технологии 802.11ac и проприетарного протокола для передачи данных iPoll 3 обеспечивает пропускную способность свыше 500 Мбит/с. Процессор QCA 9563 (750 МГц) в сочетании с памятью 64 МБ RAM / 16 МБ Flash превращает LigoDLB 6-15ac в идеальное решение для ресурсоёмких задач.

Усовершенствованный радиомодуль QCA 9882 со встроенной антенной (15 дБи) обеспечивает отличные показатели выходной мощности, увеличивает дальность радиосвязи и производительность при высокоплотной модуляции — 256 QAM. Гигабитный Ethernet-порт поддерживает режим питания 24 В (Passive PoE). Отзывчивый пользовательский интерфейс построен на базе технологии HTML 5. Модели серии LigoDLBac обратно совместимы с устройствами LigoDLB посредством использования проприетарного протокола iPoll 3.

	Компактный форм-фактор сокращает транспортные расходы за счёт снижения размера упаковки и позволяет устройству лучше вписываться в окружающую обстановку. Кроме того, неметаллический всепогодный корпус DLB 6-15ac (стандарт защиты IP65) облегчает его и делает устойчивым к коррозии.

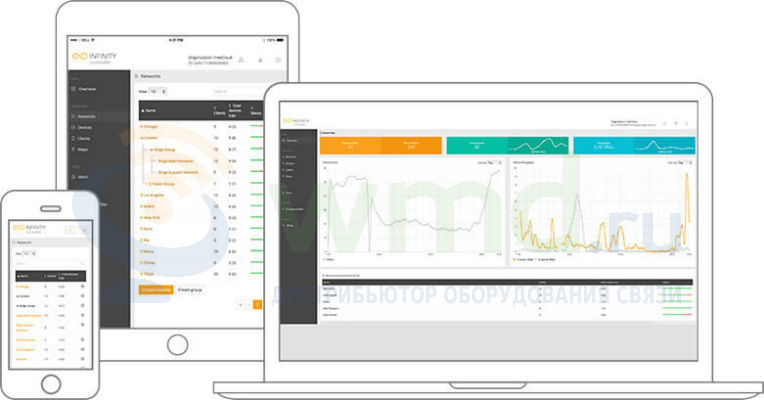

	Контроллер Infinity — это программная платформа для управления беспроводными сетями с текущим применением линеек NFT, LigoDLB и LigoPTP. Он даёт пользователям возможность монтировать, контролировать и расширять сети Wi-Fi из точек доступа NFT, используя автоматическое подключение устройств к сети, заранее заданные сетевые сценарии и другие функции. Для DLB- и PTP-серий контроллер позволит упростить способы обслуживания и мониторинга беспроводных сетей.
	iPoll 3 — проприетарный протокол для повышенной производительности в сценариях PtMP (“Точка-Многоточка”) — инновационное решение по устранению задержек при передаче данных и помех от устройств соседних кластеров в беспроводных PtMP-инсталляциях.
	Встроенная защита от электростатического разряда — 3 кВ линия-земля и 1 кВ линия-линия — позволяет устройству работать в неблагоприятной погодной обстановке и условиях нестабильных электрических сетей.

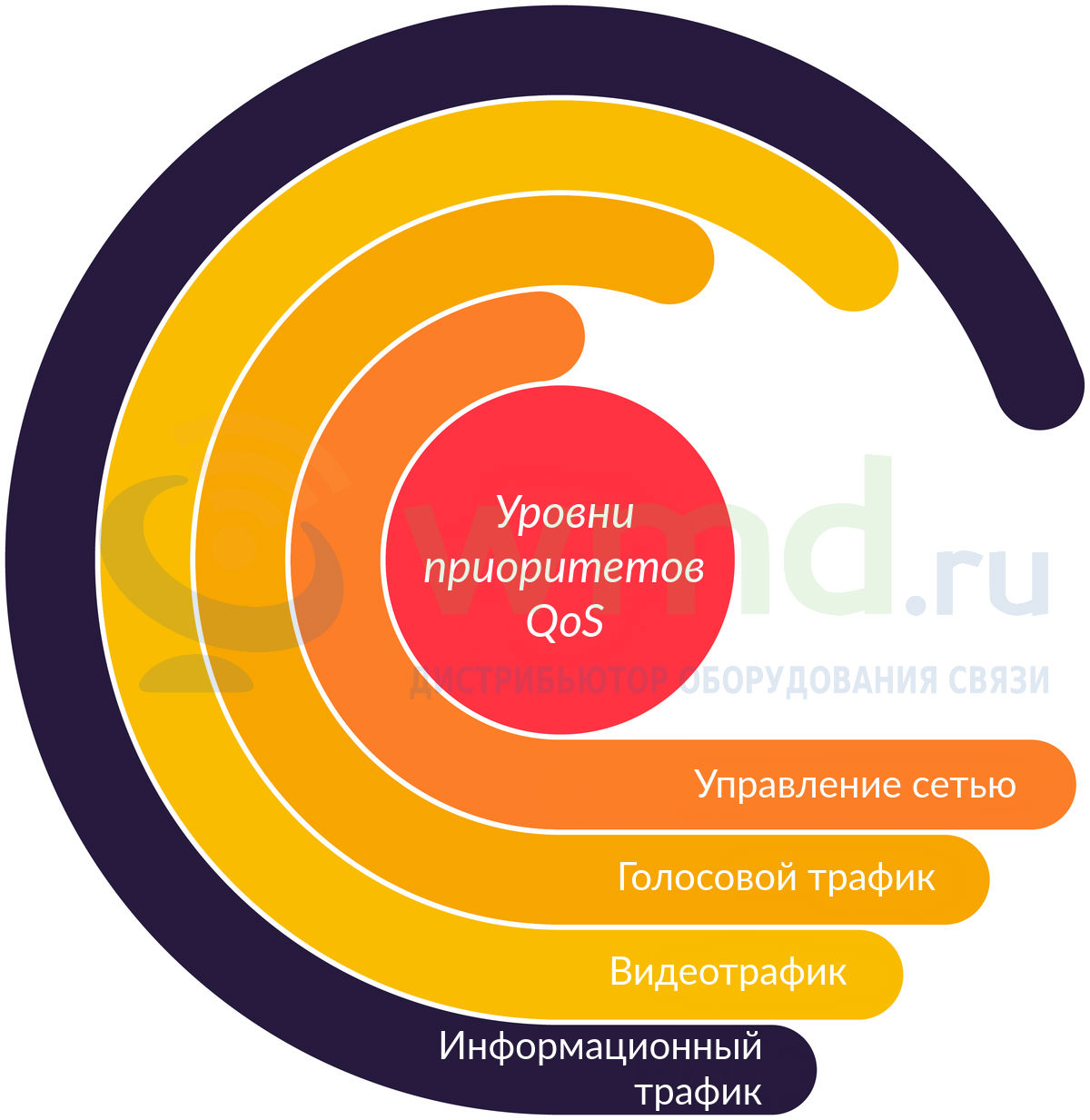

	Поддержка Quality of Service (QoS) для приоритизации предварительно маркированного трафика в зависимости от его типа с целью обеспечения бесшовной и эффективной передачи критически важных данных. QoS сортирует 4 типа трафика: управляющий сетевой, голосовой, видео и информационный. Каждому из них присваивается уровень приоритета. Это означает, что определенные данные будут иметь преимущество при передаче.
	Операционная система LigoWave OS включает все функции, необходимые для построения быстрых, развитых и надёжных PtMP-сетей. Это поддержка IPv6 в режимах моста и маршрутизатора, протоколы обнаружения SSDP и Bonjour, гибкая система ограничения скорости трафика, опция 82 DHCP и др.

Особенности

• Работа в диапазоне 5,9–6,4 ГГц
• Скорость передачи данных более 500 Мбит/с
• Мощный процессор (750 МГц), проприетарный протокол iPoll 3 и радиомодуль AC-стандарта (30 дБм)
• Встроенная направленная панельная антенна (15 дБи) с двойной поляризацией
• Рекомендуемая дальность радиосвязи: 4 км для режима PtP и 2 км — для PtMP
• Защита корпуса: IP65
• Мощная операционная система LigoWave OS
• Конструкция для снижения потерь сигнала
• Встроенная защита от перенапряжения
• Обеспечение превосходной производительности при доступе к сети Интернет, видеонаблюдении и организации связи в сельских поселениях

Технические характеристики

Максимальная рекомендуемая дальность	В режиме PtMP: 2 км В режиме PtP: 4 км
Cтандарт WLAN	IEEE 802.11a/n/ac, iPoll3
MIMO	2x2
Диапазон частот радиомодуля	5,9–6,4 ГГц
Мощность передатчика	До 20 дБм для РФ (до 30 дБм для других стран)
Ширина канала	5, 10, 20, 40, 80 МГц
Схемы модуляции	802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK)
Скорости передачи данных	802.11 ac @ 40 МГц: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30 Мбит/с 802.11 ac @ 80 МГц: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Мбит/с
Коррекция ошибок	FEC, LDPC
Схема дуплексирования	Time division duplex
Тип антенны	Встроенная панельная направленная с двойной поляризацией
Коэффициент усиления антенны	15 дБи
Поляризация	Двойная линейная

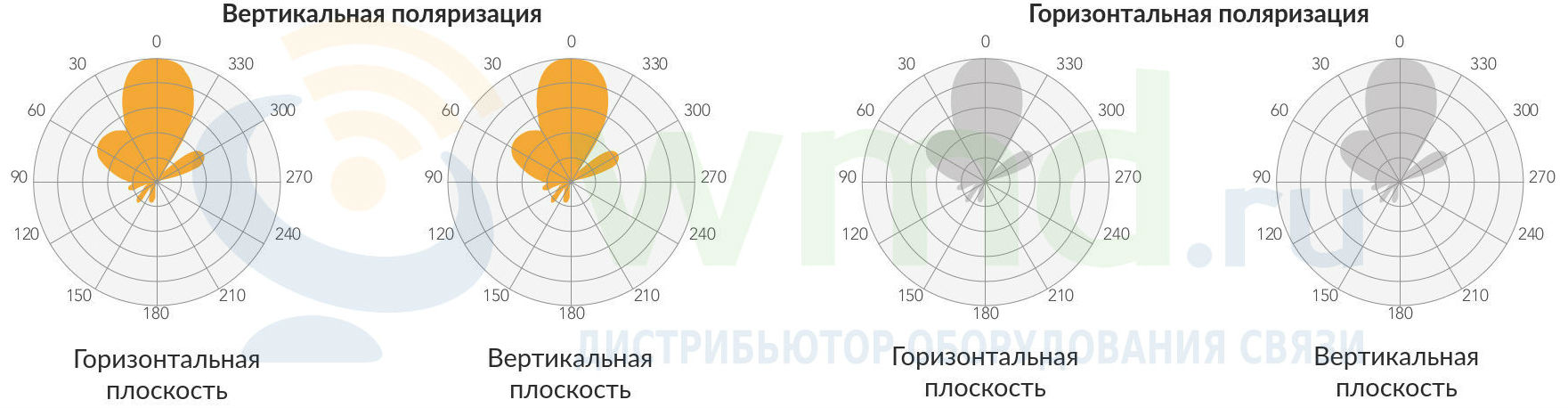

Диаграммы направленности
Диапазон частот	5,85–6,45 ГГц
Кросс-поляризационная развязка	21 дБ
КСВН	<1.4
Угол излучения в горизонтальной плоскости при горизонтальной поляризации	35°
Угол излучения в горизонтальной плоскости при вертикальной поляризации	35°
Угол излучения в вертикальной плоскости	35°
Проводной интерфейс	1x 10/100/1000 Мбит/с Base-T, RJ45
Размеры	158 х 97 х 38 мм
Вес	185 г
Крепление	На мачту
Питание	24 В DC, Passive PoE (100–240 В AC <-> 24 В DC адаптер в комплекте)
Максимальное энергопотребление	10 Вт
Температура окружающей среды рабочая	-40.. +65 °С
Влажность окружающей среды рабочая	0... 90% без конденсации
Мониторинг системы	SNMP, Syslog, графический веб-интерфейс
Конфигурация	Графический веб-интерфейс

Характеристики радиомодуля

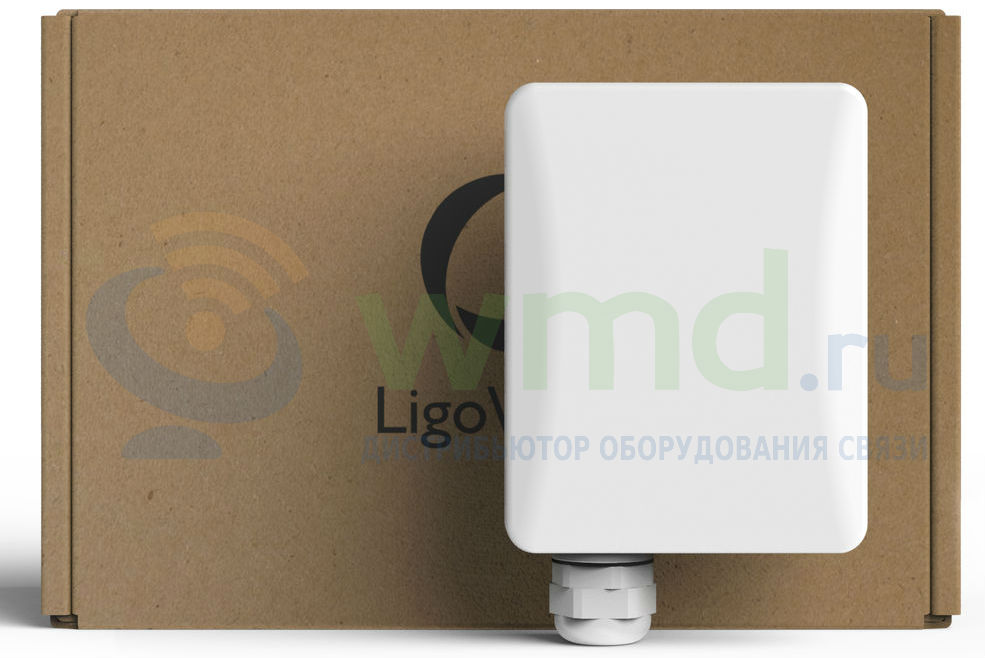

Комплект поставки
