MikroTik KNOT

Шлюз Интернета вещей (IoT) для универсальных и экономичных установок. Новинка семейства продуктов IoT — действительно универсальное устройство с исключительными возможностями подключения и поддержкой протоколов. Ввиду недорогой сотовой связи с низкой пропускной способностью поддерживается бесчисленным количеством операторов мобильной связи по всему миру.

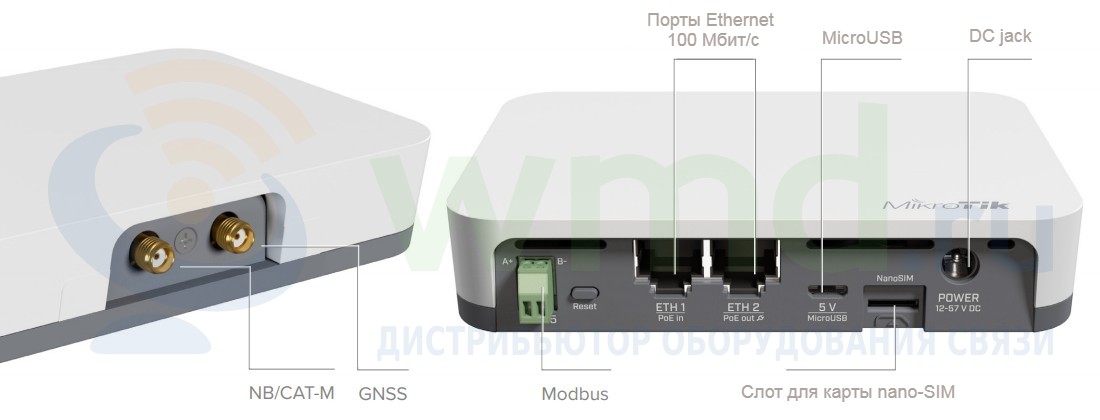

Особенности Применение технологий LTE Narrow Band (NB) и CAT-M 2 порта Ethernet 100 Мбит/с с входом и раздачей PoE-питания Bluetooth, microUSB, GNSS Обеспечение беспроводной связи в 2,4 ГГц с проводными датчиками и исполнительными механизмами, такими как счётчики электроэнергии и реле Стандарт RS485 / протокол Modbus Контроль встроенных интерфейсов ввода-вывода общего назначения (GPIO) Конвертирование протокола Modbus в TCP и пересылка пакетов Bluetooth в сеть TCP / IP через HTTPS и MQTT Интерфейс Bluetooth позволяет использовать устройство для учёта материальных активов и телеметрии на базе пакетов объявления Bluetooth

Технологии Narrow Band и CAT-M поддерживается многими операторами по всему миру! (Согласно карте развертывания сетей консорциума 3GPP, февраль 2021 г.)

Неважно, есть ли у вас устройства, уже снятые с производства, или выпущенные в этом году, или даже индивидуальные решения, разработанные техническим специалистом вашей компании — KNOT поможет интегрировать или «связать» их все вместе в единую систему.

Шлюз можно задействовать как мост TCP, соединяющий проводные датчики Modbus с cервером Modbus для отправки на него показаний.

Технология CAT-M гарантирует более эффективную связь с хостом, что позволяет охватить даже недоступные ранее места!

Предусмотрено также применение KNOT в качестве резервного Ethernet-подключения или канала управления сетью. Месячный тариф NB / CAT-M гораздо дешевле LTE. Зачем платить лишние деньги за пропускную способность, которая не нужна? Например, можно управлять торговым автоматом на базе шлюза KNOT с датчиками температуры и влажности, потратив всего несколько мегабайт в день!

Интерфейс Bluetooth позволяет использовать KNOT для учёта материальных активов и телеметрии на базе пакетов Bluetooth. KNOT поддерживает любой BLE-маячок, который отправляет данные. Применяются iBeacon, Eddystone или любой другой формат.

Наличие мощных фильтров позволяет шлюзу пересылать только релевантные пакеты и игнорировать остальные.

KNOT — отличный инструмент для большинства приложений IoT для уличных шкафов. Он поставляется с креплением на DIN-рейку, что даёт возможность легко интегрироваться со всеми видами установок: от сельского хозяйства, учёта материальных активов до мониторинга холодильной цепи, промышленного производства и др.

Обеспечьте гибкое и недорогое соединение с самыми удалёнными или сложнодоступными местами с помощью шлюза MikroTik KNOT! Максимальное удобство по минимальной цене!

Как всё это будет работать в реальной жизни? Представим больницу. Большое количество дорогостоящего имущества — инструменты, оборудование, лекарства и т.д. — постоянно перемещают по огромным корпусам. Обычно больницам приходится тратить значительные средства на инвентаризацию.

Давайте это исправим. Снабдите все важные предметы недорогими маячками Bluetooth. Добавьте шлюз KNOT в каждое складское помещение. Теперь руководство больницы всегда знает, вернули ли оборудование на место. Почему бы не пойти ещё дальше? Встройте датчики температуры в предметы медицинского назначения и используйте KNOT для отслеживания. Возможности безграничны.

Технические характеристики

Процессор	QCA9531 650 МГц, 1 ядро, архитектура MIPSBE
ОЗУ	64 МБ RAM
ПЗУ	16 МБ FLASH
Проводной сетевой интерфейс	2х 10/100 Мбит/с RJ45 Ethernet
Дополнительные интерфейсы	1x microUSB (тип АB), 1 A
Последовательный консольный порт	1х RS485
GPS-приёмник	Встроенный (поддержка GPS, GLONASS, BeiDou, Galileo)
РЧ-разъём для GPS	1x SMA (female)
Питание на входе	12–57 В (802.3af/at, DC Jack), 5 В (microUSB)
Число входов постоянного тока	3 (вход PoE, DC Jack, microUSB)
Раздача PoE-питания	На порту Ether2 802.3af/at Общая выходная мощность: 12 Вт
Максимальное энергопотребление	18 Вт (5 Вт без подключённых устройств)
Размеры	122 x 87 x 26 мм
Температура окружающей среды рабочая	-40.. +70 °C (протестировано)
Среднее время безотказной работы	Около 100 000 часов при +25 °C
Операционная система	RouterOS Level 4
Охлаждение	Пассивное
Степень защиты корпуса	IP20
Дополнительно	Датчик температуры платы, датчик напряжения



Параметры радиомодуля Wi-Fi

Радиомодуль	Встроенный 2,4 ГГц, 802.11b/g/n
Максимальная скорость передачи данных	300 Мбит/с
Цепи MIMO	2x2
Коэффициент усиления антенны	1,5 дБи
Ширина диаграммы направленности антенны	360°
Модель чипа	QCA9531
Поколение связи	Wi-Fi 4
Выходная мощность	До 20 дБм для РФ (до 22 дБм для других стран)
Детальные характеристики мощности / чувствительности
Скорость	Мощность передатчика, дБм	Чувствительность приёмника, дБм
1 Мбит/с	22	-96
6 Мбит/с	20	-93
11 Мбит/с	22	-89
54 Мбит/с	18	-74
MCS0	20	-93
MCS7	16	-71



Параметры радиомодуля Bluetooth

Версия	5.2
Антенна	Встроенная, 2 дБи (внутренний разъём U.FL для подключения внешней антенны)
Мощность передатчика	18 дБм
Чувствительность приёмника	-93 дБм



Параметры радиомодуля сотовой связи

Модель модема Quectel BG77
РЧ-разъём для LTE	1x SMA (female) для подключения внешней антенны
Разъём SIM-карты	nano-SIM
Cat M1: LTE FDD	B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B26 / B27 / B28 / B66 / B85
Cat NB2: LTE FDD	B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B28 / B66 / B71 / B85
Регион	По всему миру
GNSS (по желанию пользователя)	GPS / GLONASS / BeiDou / Galileo / QZSS

Результаты замера производительности процессора

RB924i-2nD-BT5&BG77		QCA9531 (650 МГц) тест через два порта 100M
Режим	Конфигурация	1518 байт		512 байт		64 байт
		Кпак/с	Мбит/с	Кпак/с	Мбит/с	Кпак/с	Мбит/с
Мост	отсутствует (fast path)	16,3	197,9	47,0	192,5	297,6	152,4
Мост	25 правил фильтрации моста	16,3	197,9	47,0	192,5	80,4	41,2
Маршрутизация	отсутствует (fast path)	16,3	197,9	47,0	192,5	233,1	119,3
Маршрутизация	25 простых очередей	16,3	197,9	47,0	192,5	131,4	67,3
Маршрутизация	25 правил фильтрации IP	16,3	197,9	47,0	192,5	49,1	25,1

Комплект поставки

KNOT	1 шт.
Блок питания 24 В, 1,2 А	1 шт.
Набор винтов для монтажа на стену	1 шт.
Набор для крепления на DIN-рейку	1 шт.
Кабель USB female (тип A) – microUSB male (тип B)	1 шт.
