RF elements 30° Sector HG3-TP-S30

РЕЙТИНГ ПРОДУКТА:
(0 / 5)
напечатать
  • Фото #1 RF elements 30° Sector HG3-TP-S30
  • Фото #2 RF elements 30° Sector HG3-TP-S30
  • Фото #3 RF elements 30° Sector HG3-TP-S30
  • Фото #4 RF elements 30° Sector HG3-TP-S30
  • Фото #5 RF elements 30° Sector HG3-TP-S30
  • Фото #6 RF elements 30° Sector HG3-TP-S30
  • Фото #7 RF elements 30° Sector HG3-TP-S30
  • Фото #8 RF elements 30° Sector HG3-TP-S30
Показать все (9)
  • Артикул:1692
  • Производитель:RF elements
  • Гарантия:1 год(а)
  • Кол-во в 1 упаковке:5 шт
  • SKU вендора:HG3-TP-S30
Рупорная антенна 5-6 ГГц, 18 дБи, TwistPort, 30°
Добавить к сравнению Сравнить товара →
Купить RF elements 30° Sector HG3-TP-S30
цена со скидкой:
20 030 р.
цена включает НДС 20%
НЕТ НА СКЛАДЕ

В данный момент этого товара нет на складе. Вы можете оставить свой e-mail, и мы оповестим вас, как только товар поступит на склад.
Обращаем ваше внимание на то, что ожидаемая цена может измениться (как в большую так и в меньшую сторону) в момент поступления товара на склад. Это может происходить из-за курсовых разниц валют и рыночной конъюнктуры в целом.

Вы можете купить аналоги RF elements 30° Sector HG3-TP-S30

Описание RF elements 30° Sector HG3-TP-S30

Симметричная секторная антенна с уникальной радиочастотной производительностью, оснащённая быстрозажимным волноводным разъёмом TwistPort. Она подавляет воздействие боковых лепестков и обладает чрезвычайно низким обратным излучением. Нет необходимости бороться с нежелательным сигналом, не нужно никаких дополнительных отражателей и защитных корпусов. Устройство идеально подходит для объединённых инсталляций с высокими требованиями совместного размещения.

TwistPort Connector работает практически без потерь: в нём нет коаксильных радиочастотных коннекторов и кабелей, которые вызывают значительные потери сигнала. В сравнении с устройствами, использующими коаксильные коннекторы и кабели, потери при использовании TwistPort почти неизмеримы.

Антенна поставляется уже в собранном виде, будучи готовой к развёртыванию сети. Установка очень проста. Вам потребуется всего один инструмент.

Устройства линейки обеспечивают рекордную масштабируемость радиосистем. Широкий спектр моделей антенн с направленностью от 30° до 90° удовлетворяет любые требования.

Другие модели:

О различных аспектах использования этих антенн читайте в нашей статье «Вопросы и ответы: симметричные секторные антенны RF elements».

Технические характеристики

Разъём антенны TwistPort — Быстрозажимной волноводный разъём
Тип антенны Рупорная
Материал УФ-стойкий ABS-пластик, поликарбонат, полипропилен, алюминий, нержавеющая сталь
Степень защиты корпуса IP55
Допустимый диаметр мачты 30–90 мм
Температура окружающей среды рабочая  -30.. +55 °C
Вес 1,9 кг — одно устройство
3,3 кг
— одно устройство, включая упаковку
17,4 кг
— коробка, включающая в себя 5 устройств
Размеры 345 х 284 х 217 мм — устройство
412 х 277 х 234 мм
— устройство в упаковке
1190 х 440 х 300 мм
— коробка, включающая в себя 5 устройств
Сопротивление ветру До 160 км/ч
Ветровая нагрузка 44 Н при 160 км/ч
Максимальный угол наклона ± 25°
Рабочий диапазон 5180–6400 МГц
Усиление 18,4 дБи
Эффективность главного лепестка* 94%
Коэффициент обратного излучения 37 дБ
Угол излучения в горизонтальной плоскости -3 дБ Г 21° / В 21°
Угол излучения в вертикальной плоскости -3 дБ Г 21° / В 21°
Угол излучения в горизонтальной плоскости -6 дБ Г 30° / В 30°
Угол излучения в вертикальной плоскости -6 дБ Г 30° / В 30°

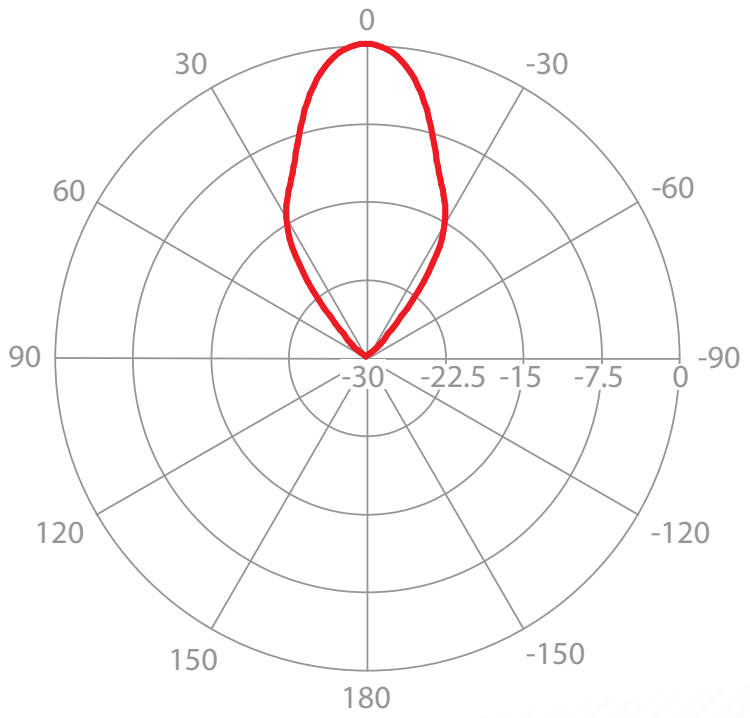

В горизонтальной плоскости при вертикальной / горизонтальной поляризации

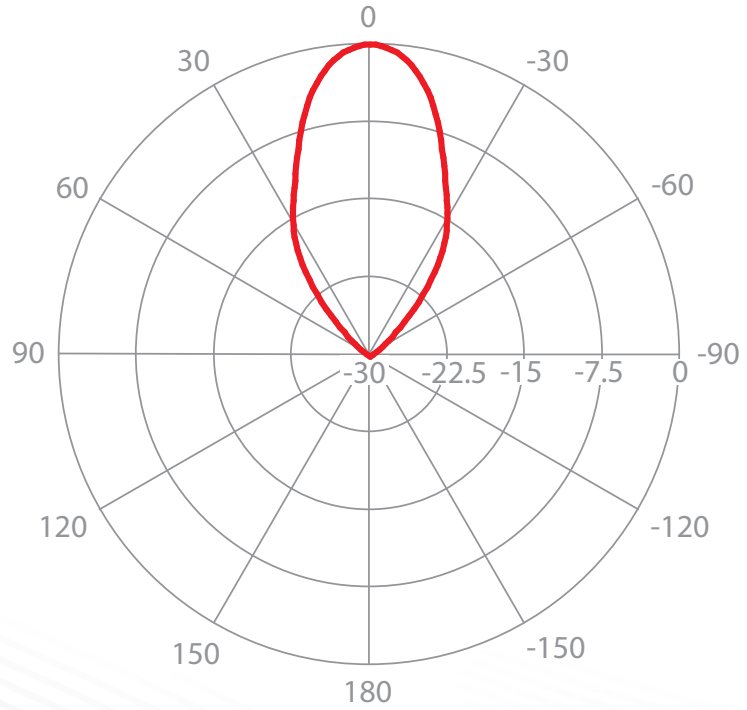

В вертикальной плоскости при вертикальной / горизонтальной поляризации

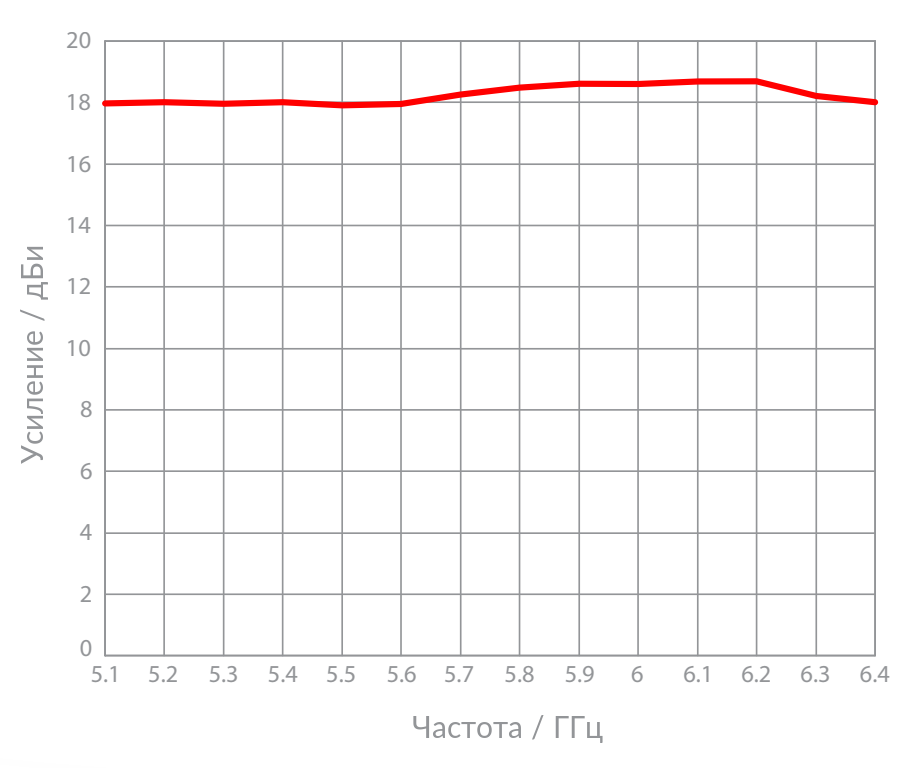

График усиления при горизонтальной / вертикальной поляризации

*Эффективность главного лепестка указана от нуля градусов направления излучения антенны.

Комплект поставки

Устройство 1 шт.
Кронштейн 1 шт.
Болт M8 x 75 мм 2 шт.
Запирающий винт 2,9 x 16 мм 1 шт.

Технические характеристики RF elements 30° Sector HG3-TP-S30

  • Линейка
    RF elements Horn
  • Рабочая частота
    5 ГГц; 6 ГГц
  • Поддержка MIMO
    2x2
  • Усиление сигнала
    18 дБи
  • Рупорная конструкция
    Да
  • Тип разъёма
    TwistPort
  • Поляризация
    Двойная линейная (В+Г)
  • Вес
    1.9 кг
  • Угол излучения в горизонтальной плоскости
    21 °
  • Угол излучения в вертикальной плоскости
    21 °
  • КСВН
  • Макс. подводимая мощность
  • Входной импеданс
  • Рабочая температура (от)
    -30 С
  • Рабочая температура (до)
    +55 С
