ПН-ПТ с 9:00 до 18:00RF elements 90° Sector HG3-TP-S90
- Артикул:1704
- Производитель:RF elements
- Гарантия:1 год(а)
- Кол-во в 1 упаковке:10 шт
- SKU вендора:HG3-TP-S90
В данный момент этого товара нет на складе. Вы можете оставить свой e-mail, и мы оповестим вас, как только товар поступит на склад.
Обращаем ваше внимание на то, что ожидаемая цена может измениться (как в большую так и в меньшую сторону) в момент поступления товара на склад. Это может происходить из-за курсовых разниц валют и рыночной конъюнктуры в целом.
Вы можете купить аналоги RF elements 90° Sector HG3-TP-S90
RF elements 80° Sector HG3-TP-S80
Рупорная антенна 5-6 ГГц, 10 дБи, TwistPort, 80°
16 240 р.НЕТ НА
СКЛАДЕ
RF elements 90° Sector HG3-CC-S90
Рупорная антенна 5-6 ГГц, 9 дБи, 2х N-type, 90°
26 930 р.НЕТ НА
СКЛАДЕ
Описание RF elements 90° Sector HG3-TP-S90
|
Симметричная секторная антенна с уникальной радиочастотной производительностью, оснащённая быстрозажимным волноводным разъёмом TwistPort. Она подавляет воздействие боковых лепестков и обладает чрезвычайно низким обратным излучением. Нет необходимости бороться с нежелательным сигналом, не нужно никаких дополнительных отражателей и защитных корпусов. Устройство идеально подходит для объединённых инсталляций с высокими требованиями совместного размещения. TwistPort Connector работает практически без потерь: в нём нет коаксильных радиочастотных коннекторов и кабелей, которые вызывают значительные потери сигнала. В сравнении с устройствами, использующими коаксильные коннекторы и кабели, потери при использовании TwistPort почти неизмеримы. Антенна поставляется уже в собранном виде, будучи готовой к развёртыванию сети. Установка очень проста. Вам потребуется всего один инструмент. Устройства линейки обеспечивают рекордную масштабируемость радиосистем. Широкий спектр моделей антенн с направленностью от 30° до 90° удовлетворяет любые требования. |
|
|
Другие модели: |
 |
О различных аспектах использования этих антенн читайте в нашей статье «Вопросы и ответы: симметричные секторные антенны RF elements».
Технические характеристики
| Разъём антенны | TwistPort — Быстрозажимной волноводный разъём |
| Тип антенны | Рупорная |
| Материал | УФ-стойкий ABS-пластик, поликарбонат, полипропилен, алюминий, нержавеющая сталь |
| Степень защиты корпуса | IP55 |
| Допустимый диаметр мачты | 30–90 мм |
| Температура окружающей среды рабочая | -30.. +55 °C |
| Вес |
1,4 кг — одно устройство 2,2 кг — одно устройство, включая упаковку 23 кг — коробка, включающая в себя 10 устройств |
| Размеры |
312 х 152 х 139 мм — устройство 305 х 239 х 183 мм — устройство в упаковке 940 х 510 х 335 мм — коробка, включающая в себя 10 устройств |
| Сопротивление ветру | До 160 км/ч |
| Ветровая нагрузка | 22 Н при 160 км/ч |
| Максимальный угол наклона | ± 25° |
| Рабочий диапазон | 5180–6400 МГц |
| Усиление | 9,6 дБи |
| Эффективность главного лепестка* | 92% |
| Коэффициент обратного излучения | 28 дБ |
| Угол излучения в горизонтальной плоскости -3 дБ | Г 67° / В 67° |
| Угол излучения в вертикальной плоскости -3 дБ | Г 67° / В 67° |
| Угол излучения в горизонтальной плоскости -6 дБ | Г 90° / В 90° |
| Угол излучения в вертикальной плоскости -6 дБ | Г 90° / В 90° |

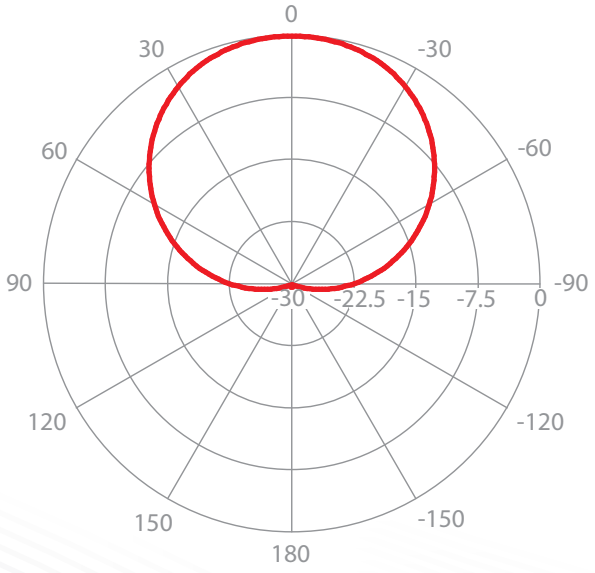

| В горизонтальной плоскости при вертикальной / горизонтальной поляризации |  |

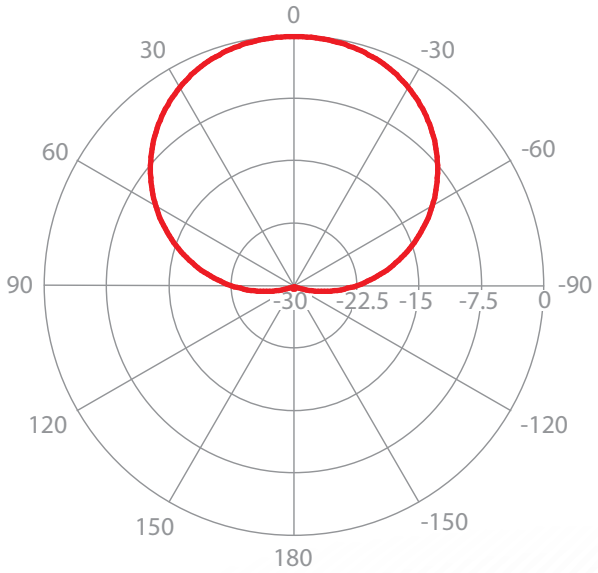

| В вертикальной плоскости при вертикальной / горизонтальной поляризации |  |

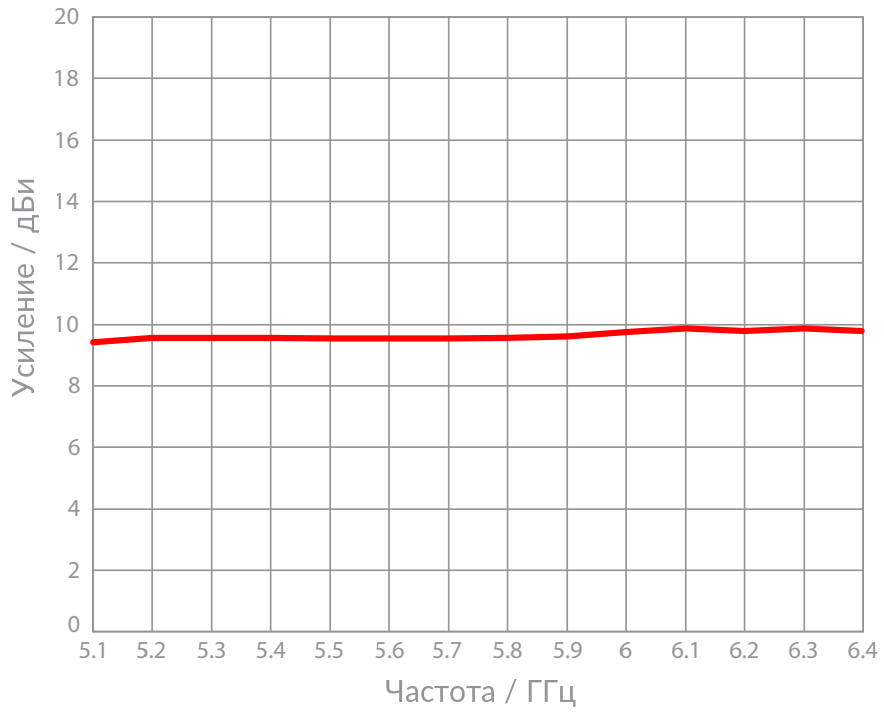

| График усиления при горизонтальной / вертикальной поляризации |  |
*Эффективность главного лепестка указана от нуля градусов направления излучения антенны.
Комплект поставки
| Устройство | 1 шт. |
| Кронштейн | 1 шт. |
| Болт M8 x 75 мм | 2 шт. |
| Запирающий винт 2,9 x 16 мм | 1 шт. |
Технические характеристики RF elements 90° Sector HG3-TP-S90
Линейка
RF elements HornРабочая частота
5 ГГц; 6 ГГцПоддержка MIMO
2x2Усиление сигнала
9 дБиРупорная конструкция
ДаТип разъёма
TwistPortПоляризация
Двойная линейная (В+Г)Вес
1.4 кгУгол излучения в горизонтальной плоскости
67 °Угол излучения в вертикальной плоскости
67 °КСВН
—Макс. подводимая мощность
—Входной импеданс
—Рабочая температура (от)
-30 СРабочая температура (до)
+55 С
