RF elements StarterDish 24 UM (5-pack)

Направленная параболическая антенна, разработанная для CPE-приложений. Отражатель антенны выполнен из алюминия, а сама она имеет небольшой вес. StarterDish работает, подавляя боковые лепестки, что уменьшает количество помех и позволяет установить устройство в местах с повышенной зашумлённостью. Антенна обеспечивает стабильный показатель коэффициента усиления во всём диапазоне и обеих поляризациях.

Отдельно продающийся StarterAdapter оснащён коннектором RP-SMA и позволяет подключить к антенне любое сторонее устройство с коаксильным выходом. А наличие непосредственно в самой StarterDish волноводного разъёма даёт возможность использовать IsoStation и PrismStation от Ubiquiti.

Антенны просты в сборке и поставляются экономичным комплектом по 5 шт.

Другие модели:

• StarterDish 21 UM
• StarterDish 24 UM
• StarterDish 27 UM

Технические характеристики

Разъём антенны	Порт волновода
Тип антенны	Параболическая
Материал	УФ-стойкий АБС-пластик, алюминий, сталь, фурнитура из оцинкованной и нержавеющей стали
Степень защиты	IP65
Допустимый диаметр мачты	20–55 мм (рекомендовано ближе к 55 мм)
Температура окружающей среды рабочая	-35.. +55 °C
Сопротивление ветру	До 160 км/ч
Ветровая нагрузка	92 ньютон при 160 км/ч
Механическая регулировка угла наклона антенны	±15° по вертикали
Вес	1,5 кг
Размеры	391 х 391 х 270 мм
Диапазон частот	5150–5950 МГц
Коэффициент усиления	24 дБи
Эффективность главного лепестка*	34%
Угол излучения в горизонтальной плоскости -6 дБ	Г 12° / В 12°
Угол излучения в вертикальной плоскости -6 дБ	Г 12° / В 12°
Угол излучения в горизонтальной плоскости -3 дБ	Г 8° / В 8°
Угол излучения в вертикальной плоскости -3 дБ	Г 8° / В 8°
Коэффициент обратного излучения	27 дБ
Совместимые беспроводные платформы	RF elements StarterAdapter SMA Ubiquiti PrismStation 5AC, IsoStation 5AC, IsoStation M5

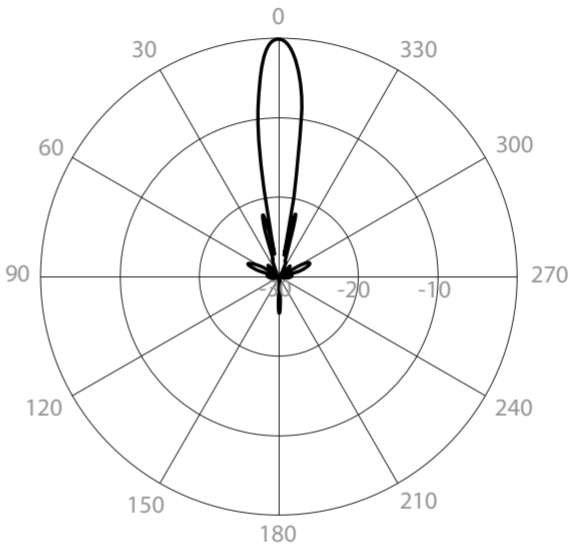

В горизонтальной плоскости при горизонтальной поляризации

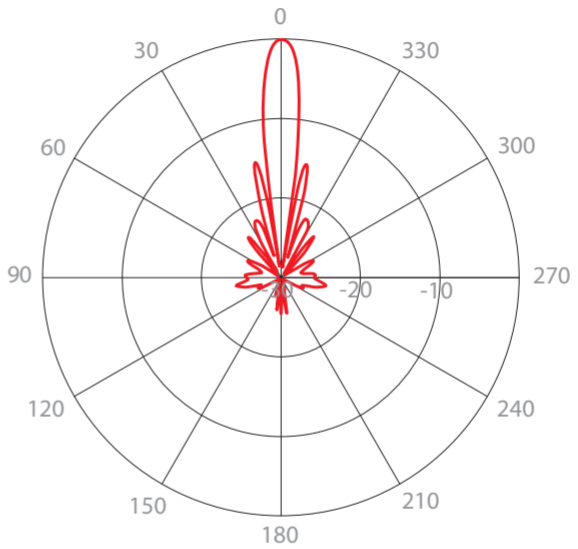

В горизонтальной плоскости при вертикальной поляризации

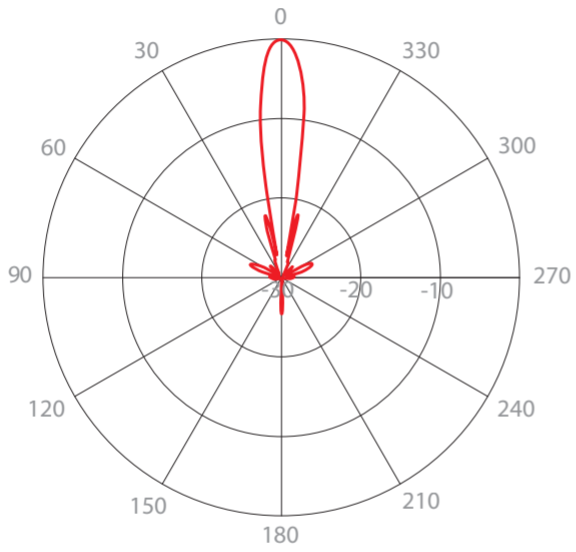

В вертикальной плоскости при горизонтальной поляризации
В вертикальной плоскости при вертикальной поляризации

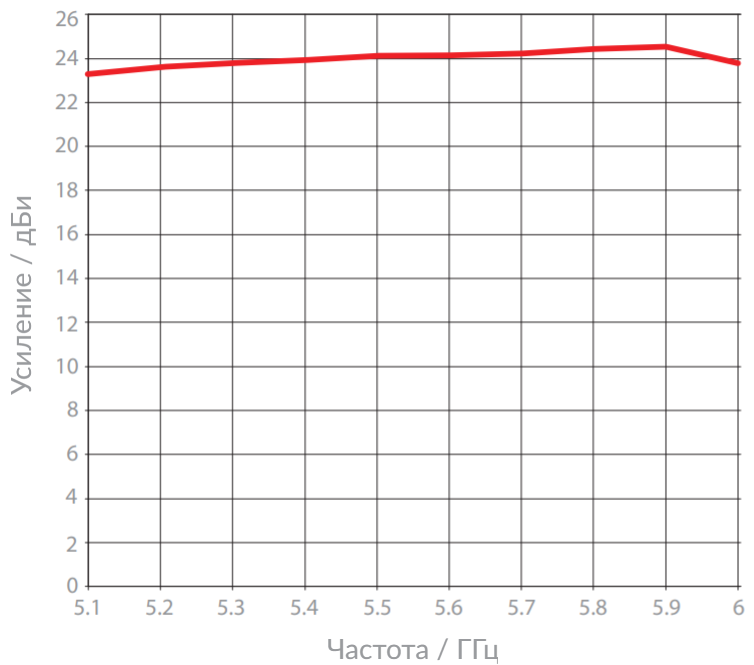

График усиления при горизонтальной поляризации

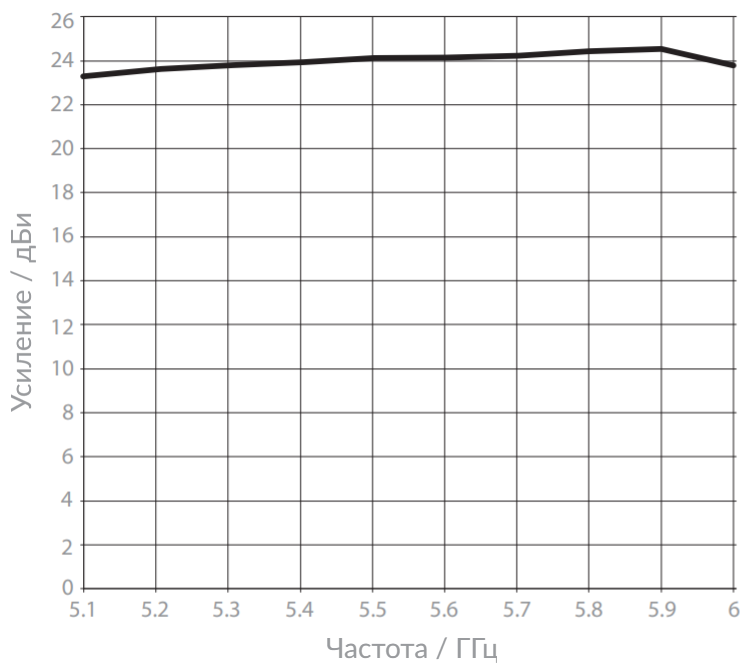

График усиления при вертикальной поляризации

*Эффективность главного лепестка указана от нуля градусов направления излучения антенны.

Комплект поставки
