Info-Sys РГ6 Исп.2 (male-female)

Особенность РГ6 (исполнение 1) заключается в том, что оба порта устройства представляют собой розетки RJ45. А РГ6 (исполнение 2) имеет с одной стороны вилку RJ45.

Конструктивные особенности

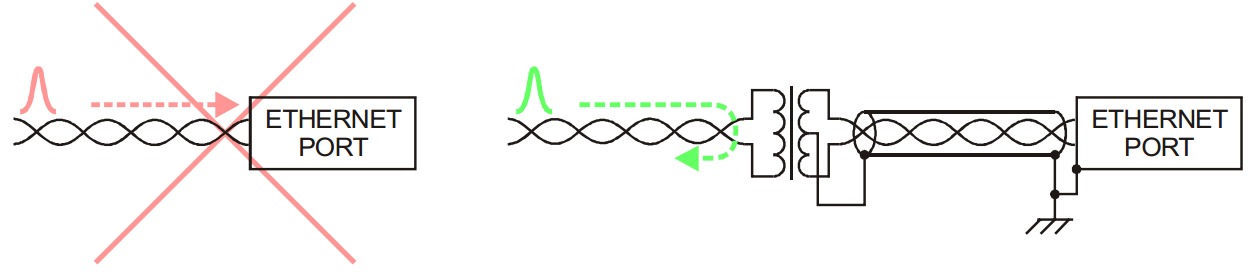

1. Высоковольтная трансформаторная развязка препятствует попаданию на вход Ethernet порта защищаемого оборудования опасных напряжений от грозовых разрядов, а также от бросков напряжения электрической сети, которые могут возникнуть на втором конце кабельного сегмента в результате индустриальных помех различного происхождения (включение/выключение мощной нагрузки, электросварочные работы, нарушение контакта в электрических соединителях и т.п.).

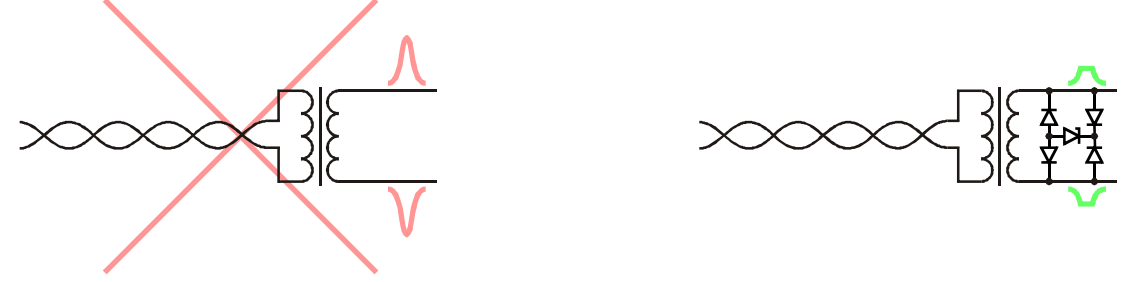

2. Быстродействующие импульсные диоды совместно с TVS-диодом обеспечивают эффективное подавление противофазной импульсной помехи до безопасного уровня. Низкая барьерная емкость импульсных диодов обеспечивает высокую степень согласования сигнального тракта даже на высоких частотах, при передаче данных со скоростью 100 Мбит/с.

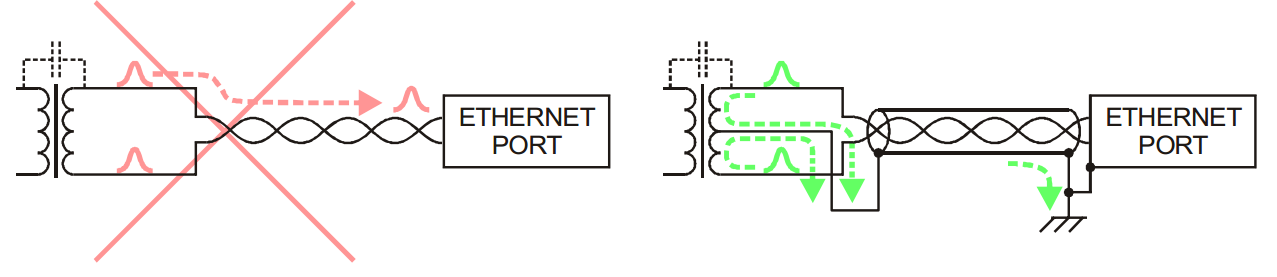

3. Экранированный шнур, соединяющий устройство с защищаемым оборудованием, обеспечивает дополнительное подавление синфазной помехи, проникающей через межобмоточную емкость разделительного трансформатора.

В основе работы устройства лежит принцип высоковольтной трансформаторной развязки защищаемого оборудования и подключаемого кабеля. Данное инженерное решение является уникальным и до сих пор не применялось в устройствах защиты Ethernet. Трансформаторы устройства выполнены по планарной технологии (на основе многослойных печатных плат). Такая конструкция обеспечивает сочетание крайне низких потерь полезного сигнала в очень широком диапазоне частот при передаче данных со скоростью 10/100 Мбит/с и высокой электрической прочности межобмоточной изоляции.

Рекомендации по применению

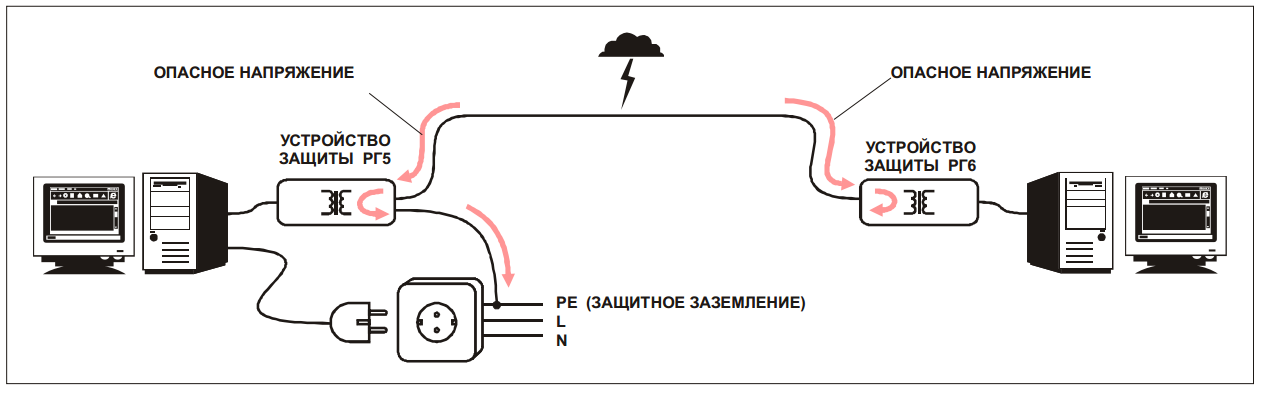

Оборудование на втором конце кабельного сегмента рекомендуется защитить при помощи устройства защиты РГ5. Такое подключение обеспечивает "мягкое" стекание электростатических зарядов, оседающих на кабельном сегменте при выпадении осадков и индуцируемых грозовыми облаками.

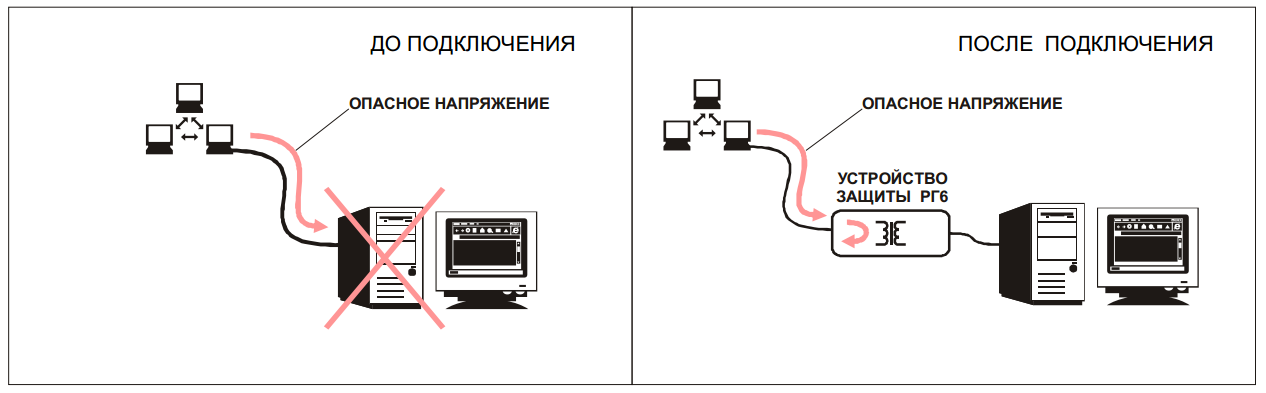

Схема подключения

Принципиальная схема

ЗАПРЕЩАЕТСЯ !!!
Эксплуатация при нарушении защитной оболочки и в условиях повышенной влажности (относительная влажность воздуха 95% и более).

Технические характеристики

Комплект поставки
