TP-Link CPE210

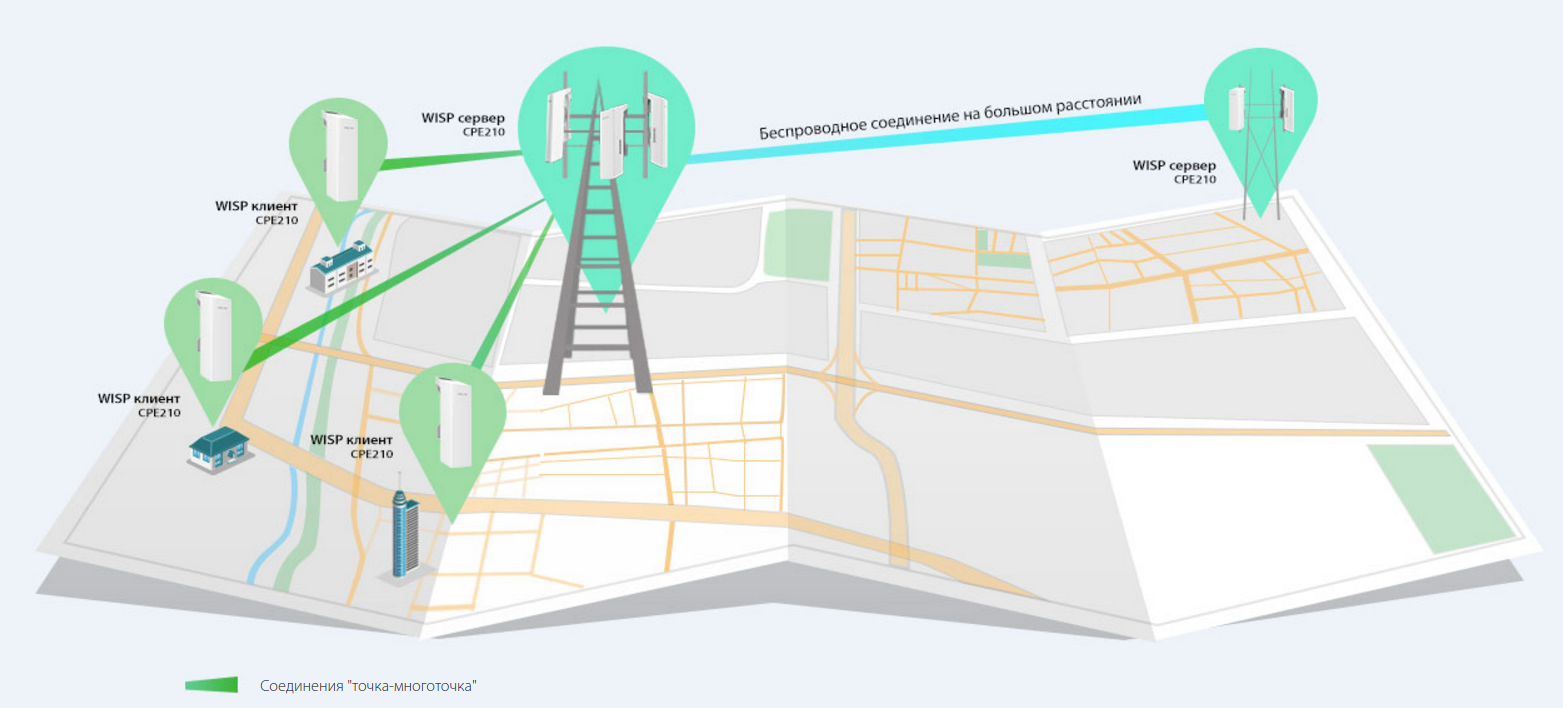

Надёжная бюджетная Wi-Fi точка доступа диапазона 2,4 ГГц передаёт данные со скоростью 300 Мбит/с на расстояние свыше 5 км. Благодаря программному обеспечению для централизованного управления сетью, устройство незаменимо при создании беспроводного доступа вне помещения в формате “Точка-Точка”, “Точка-Многоточка”.

Удобный дизайн и высокая производительность, подтверждённая эксплуатационными испытаниями, делают CPE210 оптимальным выбором для корпоративного и домашнего применения.

Аппаратное обеспечение корпоративного уровня  Мощная начинка CPE210, гарантирующая эффективное использование и безупречную работу точки доступа при любом климате, включает:   чипсет уровня Enterprise от Qualcomm Atheros (560 МГц); мощные антенны высокой чувствительности; корпус специальной конструкции; поддержку питания по стандарту PoE. Встроенная двухполяризационная антенна и металлическое экранирование обеспечивают высокую мощность сигнала и низкий уровень помех.

Технология MAXtream TDMA
При увеличении масштаба сети возможно возникновение конфликтов между уличными точками доступа и базовыми станциями, поэтому фактическая пропускная способность сети может снижаться, оказывая существенное влияние на удобство работы. Технология MAXtream TDMA минимизирует подобные последствия. Она устраняет проблемы скрытого узла и повышает эффективность использования канала. Таким образом, пользователи получают сеть с низким уровнем задержек, большей производительностью и пропускной способностью, что идеально для поставщиков услуг беспроводного интернета, а также при других вариантах PtMP-применения.

ПО для централизованного управления сетью Утилита Pharos Control облегчает координирование всех сетевых устройств с одного компьютера и способствует отличной работе CPE210 по схемам PtP / PtMP. С помощью Pharos Control можно выполнять: обнаружение устройств; мониторинг состояния; обновление встроенного ПО; иные функции по управлению сетью.
PharOS Удобная операционная система на основе Web предоставит профессиональным пользователям возможность выполнять более точные настройки.

Особенности

• Встроенная 9 дБи 2x2 двухполяризационная направленная MIMO-антенна
• Регулируемая мощность передачи: от 0 до 20 дБм / 100 мВт*
• Оптимизация на системном уровне для беспроводной передачи данных на расстояние свыше 5 км
• Технология TP-Link Pharos MAXtream TDMA** улучшает пропускную способность и производительность устройства, уменьшает задержку — идеальное PtMP-решение
• Приложение Pharos Control для централизованного управления сетью
• Поддержка рабочих режимов: точка доступа, клиент, мост, ретранслятор, точка доступа с маршрутизатором, точка доступа и клиент-маршрутизатор (беспроводной клиент WISP)
• Всепогодный корпус со степенью защиты IPX5
• Порт Ethernet и встроенный вывод заземления
• Защита от грозового разряда (до 6000 В) по кабелю Ethernet и электростатического разряда (до 15 кВт)
• Адаптер Passive PoE поддерживает питание на расстоянии до 60 метров по технологии PoE и позволяет дистанционно сбрасывать настройки устройства
• Поддержка защиты соединения WEP, WPA / WPA2, WPA-PSK / WPA2-PSK
• Выбор частоты 5/10/20/40 МГц
• Мониторинг пропускной способности, анализ спектра, проверка скорости и инструмент Ping
• Инструмент диагностики скорости Iperf
• Лёгкое выравнивание антенны и индикация качества беспроводного соединения в веб-утилите настройки

* Максимальная мощность передачи зависит от региона.
** TDMA — множественный доступ с разделением по времени.

Технические характеристики

Процессор	Qualcomm Atheros 560 МГц, ядро MIPS 74Kс
Память	ОЗУ — 64 МБ DDR2 ПЗУ — 8 МБ Flash
Интерфейс	1x экранированный порт Ethernet (LAN0, входящее Passive PoE) 10/100 Мбит/с 1x вывод заземления 1x кнопка Reset (Сброс)
Источник питания	Passive PoE по LAN0 (пины: 4, 5 (+); 7, 8 (-)) Диапазон напряжения: 16–27 В DC
Максимальное энергопотребление	10.5 Вт* * При подключении устройства с помощью Passive PoE уровень мощности питания, получаемого от источника питания, будет выше, в зависимости от длины подключённого кабеля.
Тип антенны	Встроенная 9 дБи 2 x 2 двухполяризационная направленная антенна
Ширина луча	65º (горизонтальная пол.) 35º (вертикальная пол.)

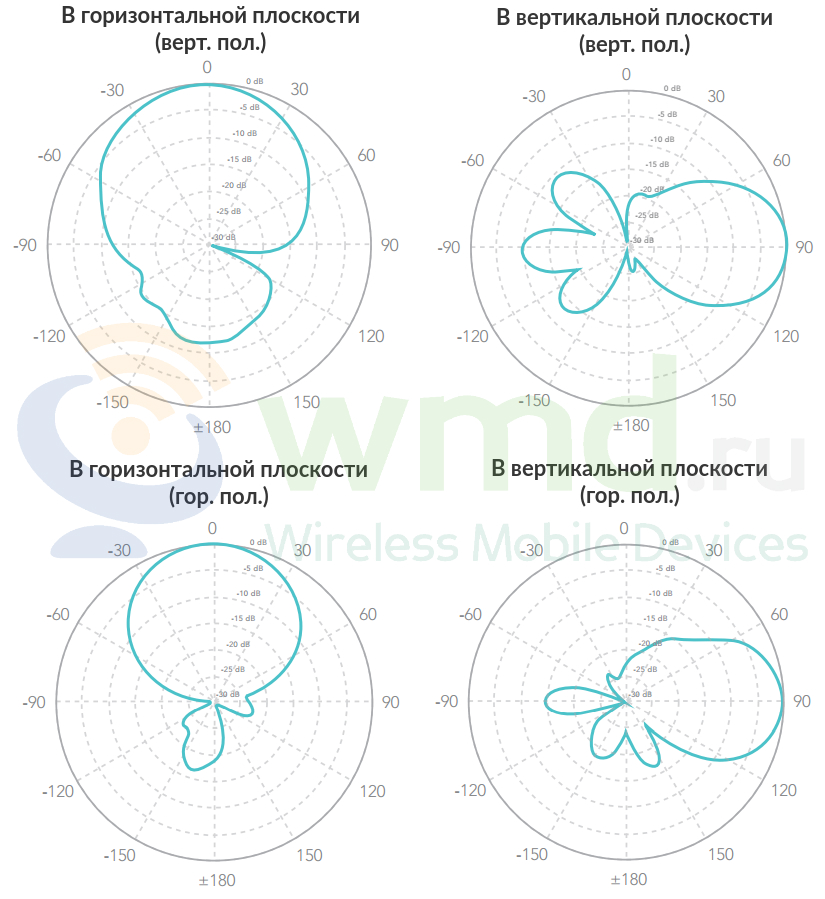

Диаграммы направленности
Защита	От электростатического разряда до 15 кВт От грозового разряда до 6000 В
Корпус	Наружный, из прочного пластика, защищён от влаги по стандарту IPX5
Температура окружающей среды рабочая	-30.. +70 ºC
Температура окружающей среды хранения	-40.. +70 ºC
Влажность окружающей среды рабочая	10.. 90% (без конденсации)
Влажность окружающей среды хранения	5.. 95% (без конденсации)
Размеры	224 x 79 x 60 мм
Крепление	На мачту



Характеристики беспроводной части

Стандарты беспроводных сетей	802.11b/g/n (при выключенном Pharos MAXtream)
Проприетарный протокол	Режим TDMA (при включённом Pharos MAXtream)
Скорость беспроводной передачи данных	До 300 Мбит/с (40 МГц, динамически) До 144,4 Мбит/с (20 МГц, динамически) До 72,2 Мбит/с (10 МГц, динамически) До 36,1 Мбит/с (5 МГц, динамически)
Диапазон частот (приём и передача)	2400–2483,5 МГц* * Рабочие частоты могут изменяться в зависимости от региона.
Чувствительность приёмника	802.11b: 11 Мбит/с: -95 дБм, 2 Мбит/с: -96 дБм, 5.5 Мбит/с: -96 дБм, 1 Мбит/с: -96 дБм 802.11g: 54 Мбит/с: -79 дБм, 48 Мбит/с: -80 дБм, 36 Мбит/с: -84 дБм, 6–24 Мбит/с: -88 дБм 802.11n: MCS15: -76 дБм, MCS14: -78 дБм, MCS13: -80 дБм, MCS12: -84 дБм, MCS11: -87 дБм, MCS10: -91 дБм, MCS9: -93 дБм, MCS8: -96 дБм, MCS7: -76 дБм, MCS6: -78 дБм, MCS5: -80 дБм, MCS4: -84 дБм, MCS3: -87 дБм, MCS2: -91 дБм, MCS1: -93 дБм, MCS0: -96 дБм
Выходная мощность передатчика	< 20 дБм* * Для России ограничение выходной мощности передатчика составляет 20 дБм, максимальная мощность передатчика – до 27 дБм.



Характеристики программного обеспечения

Настройки беспроводного режима	Технология Pharos MAXtream TDMA Режимы 802.11b/g/n Выбор ширины канала: 5/10/20/40 МГц Автоматический выбор канала Контроль мощности передачи Динамический выбор частоты (DFS) Включение / выключение WDS Безопасность: WPA / WPA2, WPA-PSK / WPA2-PSK (AES / TKIP) шифрование, 64/128/152-битное WEP-шифрование Включение / выключение широковещания SSID Multi-SSID с VLAN Tagging (только в режиме точки доступа) Настройка Distance / ACK Timeout Фильтрация MAC-адресов
Дополнительные настройки беспроводного режима	Интервал маяка / Порог RTS / Фрагментация Порог / Интервал DTIM / AP Isolation / Short GI / Wi-Fi Multimedia
Управление	Поиск и удалённое управление с помощью приложения Pharos Control HTTP / HTTPS веб-утилиты настройки Системный журнал SNMP Agent (v2c) Ping Watch Dog Динамический DDNS SSH-сервер
Системные инструменты	Индикаторы качества беспроводного сигнала:  Мощность сигнала / Помехи / Передача CCQ / Процессор / Память Контроль: Пропускная способность / Станции / Интерфейсы / ARP / Маршруты / WAN / DHCP Анализ спектра Проверка скорости Ping Трассировка
Оптимизация на системном уровне	Оптимизированный IGMP Snooping / Proxy для групп multicast Сторожевой таймер
Системные требования	Microsoft Windows 98SE, NT, 2000, XP, Vista или Windows 8, Windows 7, MAC OS, NetWare, UNIX или Linux. Примечание. Для облегчения работы пользователя рекомендуем один из следующих веб-браузеров: Google Chrome, Safari и Firefox. Не рекомендуется использовать веб-браузеры Internet Explorer.



Характеристики адаптера PoE

Размеры	110 х 57 х 33,5 мм
Входной ток	0,8 А (макс.) при 100 В AC
Входное напряжение	100–240 В AC при 50–60 Гц
Выходной ток	24 В DC, 1 A (макс.) Пины: 4, 5 (+); 7, 8 (-) (Поддержка PoE до 60 м)
Производительность	Более 80%
Выходное напряжение	24 В DC (пины: 4, 5 (+); 7, 8 (-))
Входная мощность	100–240 В AC, 50/60 Гц
Светодиодные индикаторы питания	0–0,8 A: Зелёный 0,8–1 A: Красный
Интерфейсы	1x разъём Jack (AC) с заземлением 1x экранированный 10/100/1000 Мбит/с порт Ethernet (питание + данные)
Кнопка удалённого сброса настроек (Reset)	Есть

Комплект поставки

Точка доступа	1 шт.
Адаптер Passive PoE 24 В, 1 A	1 шт.
Стяжка для крепления на мачту	2 шт.
Кабель питания AC	1 шт.
Руководство по установке	1 шт.

Сравнительная таблица моделей

	CPE520	CPE510	CPE220	CPE210
Среда использования	Улица
Крепление	На мачту
Размеры	276 x 79 x 60 мм	224 x 79 x 60 мм	276 x 79 x 60 мм	224 x 79 x 60 мм
Производительность беспроводной сети
Скорость Wi-Fi	5 ГГц: 300 Мбит/с		2,4 ГГц: 300 Мбит/с
Мощность передатчика	20 дБм	20 дБм	20 дБм	20 дБм
Усиление антенны	16 дБи	13 дБи	12 дБи	9 дБи
MIMO	+	+	+	+
Дальность покрытия	20 км +	15 км +	13 км +	5 км +
Аппаратное обеспечение
Cовместимость	802.11a/n	802.11a/n	802.11b/g/n	802.11b/g/n
Всепогодный корпус (IPX5)	+	+	+	+
Два порта Ethernet	+	-	+	-
PoE Passthrough	+	-	+	-
Терминал заземления	+	+	+	+
Защита от грозового разряда по кабелю Ethernet	+	+	+	+
Защита от электростатического разряда	15 кВт
Защита от грозового разряда	6000 В
Питание	Адаптер Passive PoE 24 В
Программное обеспечение
Рабочие режимы	Точка доступа / Клиент / Мост / Ретранслятор / Точка доступа с маршрутизатором / Точка доступа и клиент-маршрутизатор (беспроводной клиент WISP)
Ширина канала	5/10/20/40 МГц
Регулировка мощности передатчика	Шаг 1 дБм
Режим MAXtream TDMA	+	+	+	+
Мониторинг пропускной способности	+	+	+	+
Aнализатор спектра	+	+	+	+
Инструмент диагностики скорости Iperf	+	+	+	+
Поддержка Pharos Control (Утилита для централизованного управления сетью)	+	+	+	+
