Ubiquiti NanoBeam 5AC Gen2

Ubiquiti Networks запускает следующее поколение CPE (Customer Premises Equipment — оконечное клиентское устройство) технологии airMAX – NanoBeam 5AC Gen2.

Внимание! Устройство предназначено для работы радиосети по фирменной технологии airMAX ac. С ним могут соединяться только поддерживающие её устройства (а также устройства airMAX M в качестве клиентов для режима точка-многоточка).

Особенности

• Улучшенная устойчивость к шуму. NanoBeam 5AC Gen2 излучает радиочастотную энергию более узконаправленно. Фокусируясь в одном направлении, устройство блокирует или фильтрует шумы в пространстве, повышая устойчивость к ним. Эта функция особенно важна в местах, насыщенных другими радиочастотными сигналами такой же или близкой частоты.
• Интегрированная конструкция. Радиомодуль и антенны объединены вместе для повышения эффективности и компактности устройства, благодаря чему также достигается максимальное усиление. Устройство универсально и экономически эффективно для развёртывания сетей.

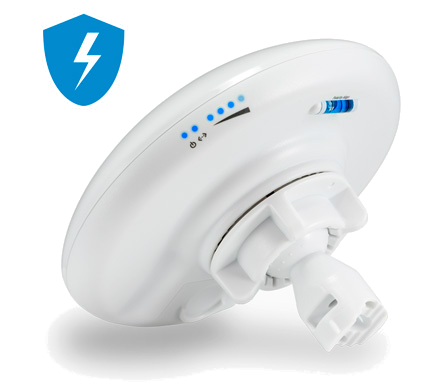

• Улучшенная защита от перенапряжения. NanoBeam 5AC Gen2 обладает усиленной защитой от электростатического разряда и электромагнитного импульса.

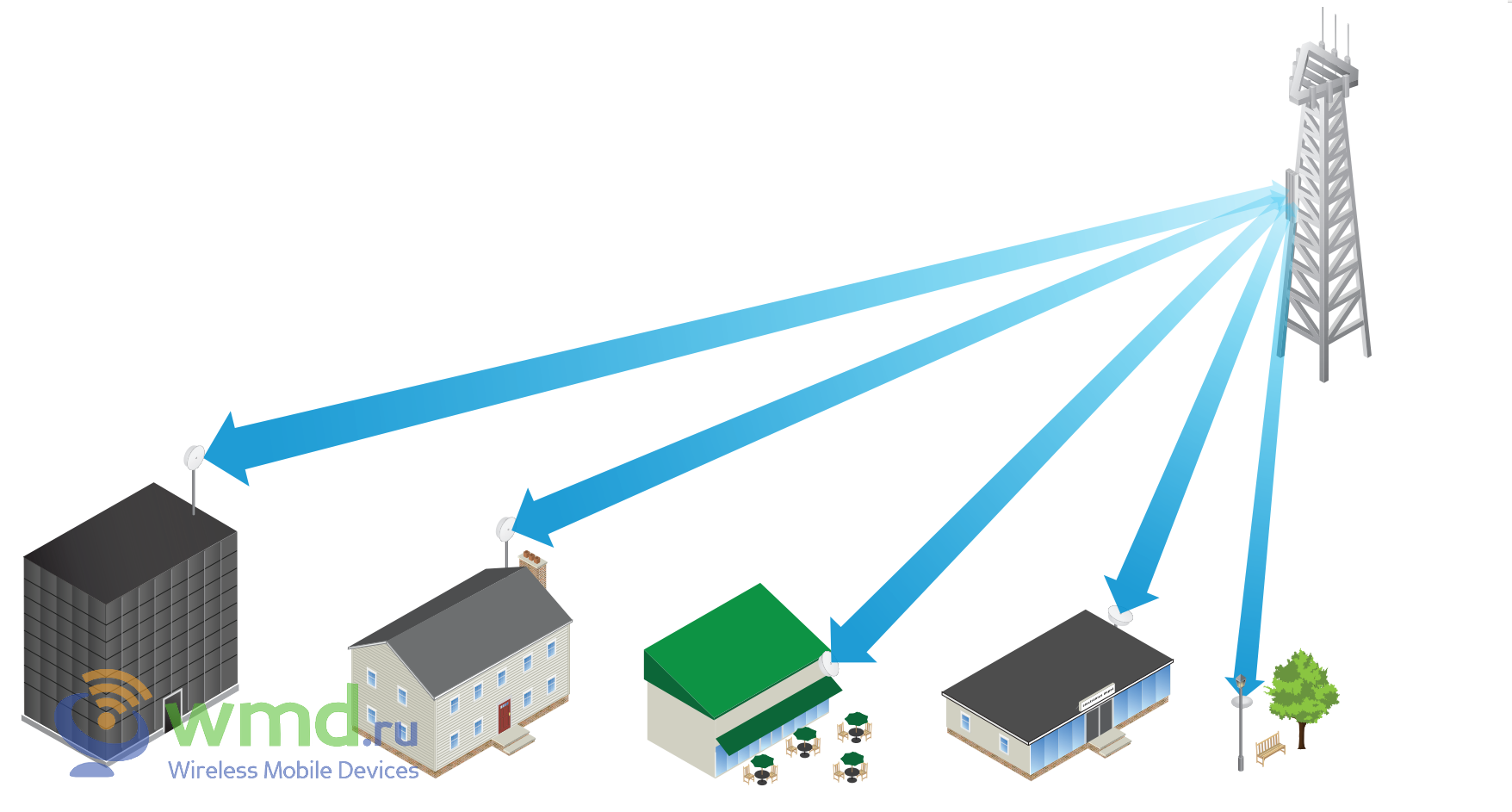

Пример использования



Программное обеспечение

airOS версии 8 является революционной операционной системой для продуктов линейки airMAX ac.

Мощные функции для беспроводной связи

• Возможность совместимости с клиентами (режим Station) линейки airMAX M при работе в качестве точки доступа PtMP — режим Access Point PtMP airMAX Mixed Mode
• Поддержка протокола airMAX ac
• Специальный режим для радиомостов (PtP) большой дальности
• Настраиваемая ширина канала
  • PtP – 10/20/30/40/50/60/80 МГц
  • PtMP – 10/20/30/40 МГц
• Автоматический выбор канала
• Управление выходной мощностью: автоматическое/вручную
• Автоматическое определение дальности (расчёт по ACK)
• Мощнейшая безопасность WPA2

Повышение удобства использования

• Инструмент airMagic для выбора канала
• Переработанный пользовательский интерфейс
• Динамические изменения настроек
• Мгновенная проверка введённых значений
• Технология HTML5
• Оптимизация для мобильных устройств
• Подробные статистические показатели устройства
• Всесторонний набор диагностических средств, включая радиочастотную диагностику и анализатор спектра airView

Продвинутые методы радиочастотного анализа

Устройства airMAX ac обладают архитектурой с несколькими 5 ГГц радиомодулями для работы революционного механизма анализа радиосреды. Независимый процессор вкупе со вторым, выделенным радиомодулем обеспечивают постоянный анализ полного 5 ГГц диапазона и каждого принимаемого символа для предоставления Вам наиболее совершенного радиоанализа в отрасли. Данные, полученные при помощи спектрального анализа и мониторинга радиочастотной производительности отображаются на панели управления и в анализаторе спектра airView.

Предоставление сведений в реальном времени

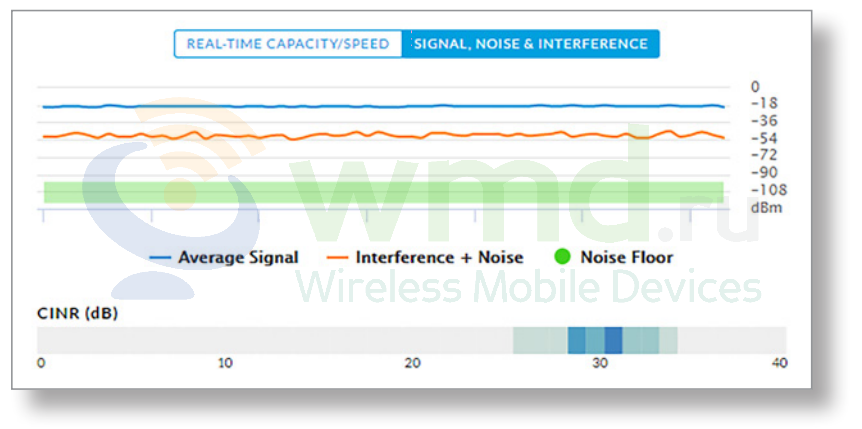

Во вкладке Main отображается следующая радиочастотная информация:

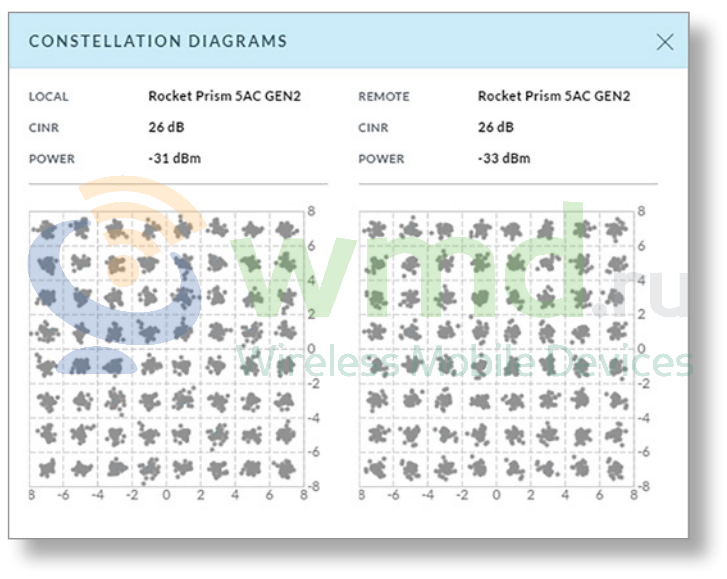

• Непрерывное отображение модулей векторов ошибок (EVM) на сигнальных созвездиях
• Гистограммы соотношения несущей и помех-плюс-шума (Carrier to Interference-plus-Noise Ratio, CINR)
• Диаграммы сигнала, шума и помех (SNI)

Спектральный анализ

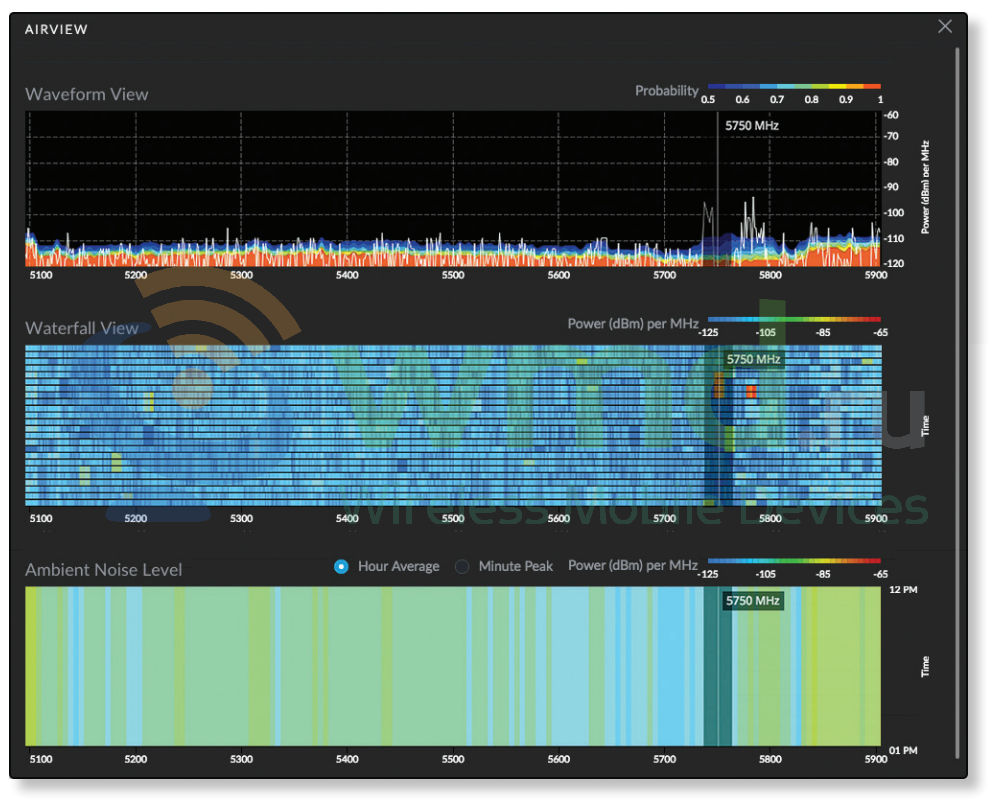

Инструмент airView позволяет выявлять признаки шума и планировать ваши сети для снижения шумовых помех. Функции airView:

• Постоянно отслеживает шум в эфире
• Собирает точки измерения энергии в графики реального времени
• Помогает оптимизировать выбор канала, строение сети и производительность радиосети

airView работает в фоновом режиме, не прерывая беспроводного соединения и не нарушая работу сети. В airView есть три спектральных графика, каждый из которых отображает различные данные.

• Waterfall. Совокупность энергии на каждой частоте с распределением по времени.
• Waveform. Уровни сигнала по частотам в форме волны и их вероятность.
• Ambient Noise Level. Энергия фонового шума по частотам.

airView предоставляет мощный функционал анализатора спектра, исключая необходимость арендовать или покупать дополнительное оборудование для проведения радиообследования.

Приложение UMobile

Благодаря дополнительному Wi-Fi модулю 2,4 ГГц для управления, вы можете мгновенно получить доступ к интерфейсу конфигурации airOS через фирменное мобильное приложение UMobile (доступно в App Store и Google Play). Приложение позволяет выполнять настройку и управление NanoBeam 5AC Gen2, а также предлагает различные варианты конфигурации сразу при подключении или входе.

• Статус. Проверьте информацию о статусе подключения или базовые функциональные настройки устройства.
• Конфигурирование. Изменение и обновление существующих настроек.
• Инструменты. Доступ к инструмента первоначальной установки и настройки устройства.
• Действия. Откат и обновление конфигураций, загрузка новой прошивки, перезагрузка, сброс к заводским настройкам, доступ к пользовательскому интерфейсу airOS через веб-браузер или разъединение связи с точкой доступа.

Технология airMAX ac

В отличие от стандартного протокола Wi-Fi, протокол TDMA (Time Division Multiple Access) airMAX ac позволяет каждому клиенту посылать и принимать данные, используя предопределённые промежутки времени, настроенные интеллектуальным контролером точки доступа. Этот метод «временных слотов» устраняет конфликты скрытых узлов и повышает эффективность эфирного времени, таким образом технология airMAX ac обеспечивает значительно лучшую пропускную способность, масштабируемость, помехоустойчивость и уменьшает задержки в сравнении с другими уличными радиосистемами этого класса.

• Интеллектуальный QoS. Приоритет назначается голосовым и видео данным для непрерывной потоковой передачи.
• Масштабируемость. Большая ёмкость и масштабируемость.
• Большая дальность. Позволяет организовывать высокоскоростные соединения операторского класса.

На сектор airMAX ac могут быть подключены до 100 клиентов; показаны 4 клиента для иллюстрации общего принципа.

Превосходная производительность

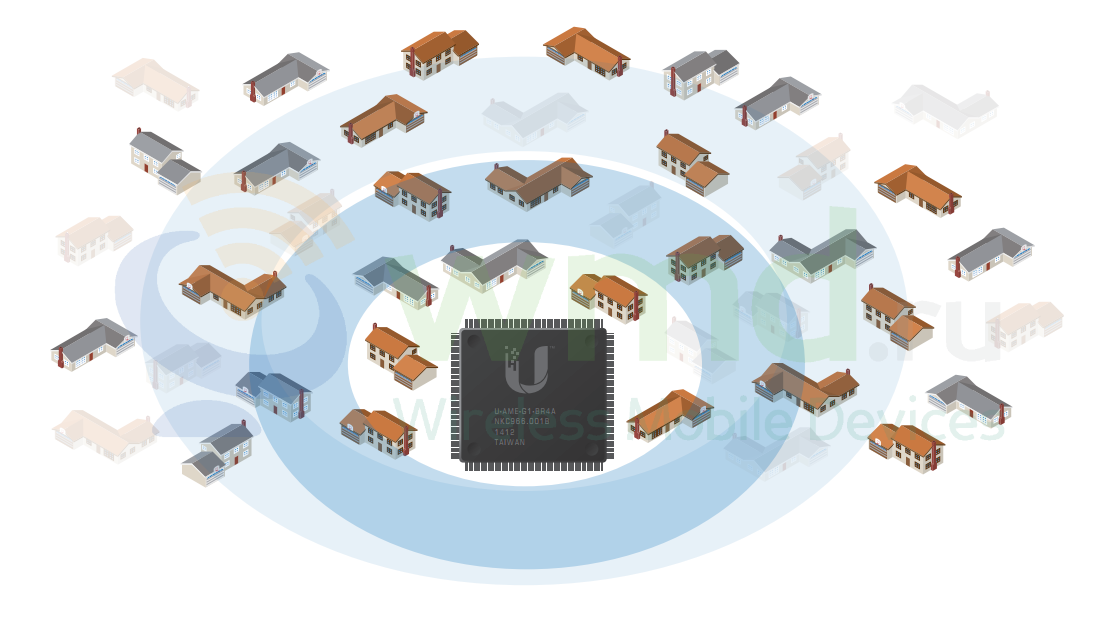

Технология следующего поколения airMAX ac усиливает преимущества проприетарного протокола TDMA. Фирменная система airMAX с чипом собственной разработки значительно минимизирует задержки TDMA и улучшает масштабируемость сети. Отдельный чип обеспечивает возможности аппаратного ускорения для планировщика airMAX, что позволяет работать с высокими скоростями передачи данных и плотной модуляцией, используемыми в технологии airMAX ac.

Прорыв пропускной способности

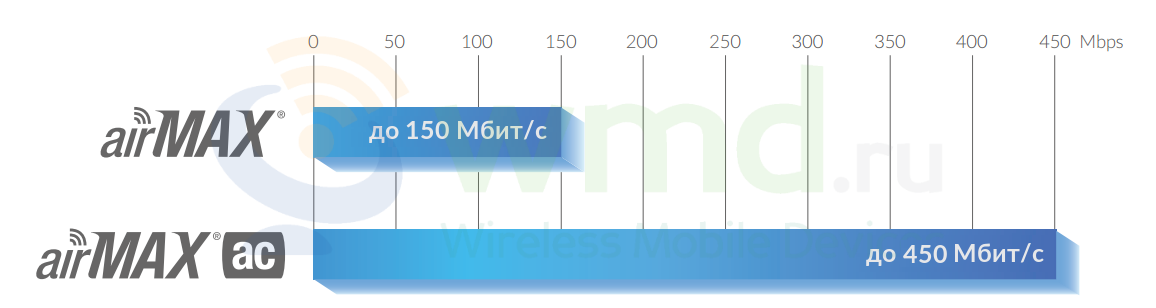

airMAX ac поддерживает высокие скорости передачи данных, которые требуют плотной модуляции: 256QAM – значительное увеличение по сравнению с 64QAM, используемой в airMAX. Благодаря их использованию в проприетарной технологии airMAX ac, устройства этой линейки обеспечивают реальную скорость передачи пользовательских данных TCP/IP более 450 Мбит/с, что более чем в три раза быстрее по сравнению с моделями обычной линейки airMAX.

Конструкция

Инновационное техническое решение

• Компактность. Антенна и радиомодуль объединены вместе, благодаря чему устройство занимает меньше места.
• Эстетичность. Точка доступа NanoBeam достаточно мала, чтобы незаметно влиться в окружение в месте её установки.
• Универсальность. Монтаж устройства может быть произведён практически в любом положении, необходимом для обеспечения прямой видимости.

Простой монтаж

• Быстрая установка. Для монтажа на мачту не требуется никаких креплений. Для установки на стену требуются дополнительные крепежные детали (не входят в комплект поставки).
• Удобная юстировка. Устройство поворачивается на шарнире, что позволяет выравнивать его.

Технические характеристики

Размеры	189 x 189 x 125 мм
Вес	530 г
Блок питания	24 В, 0,5 A GigE PoE (входит в комплект поставки)
Максимальное энергопотребление	8,5 Вт
Способ питания	Passive PoE. Напряжение подается через Ethernet (пины: 4, 5 (+); 7, 8 (-))
Поддерживаемый диапазон входного напряжения	20–26 В DC

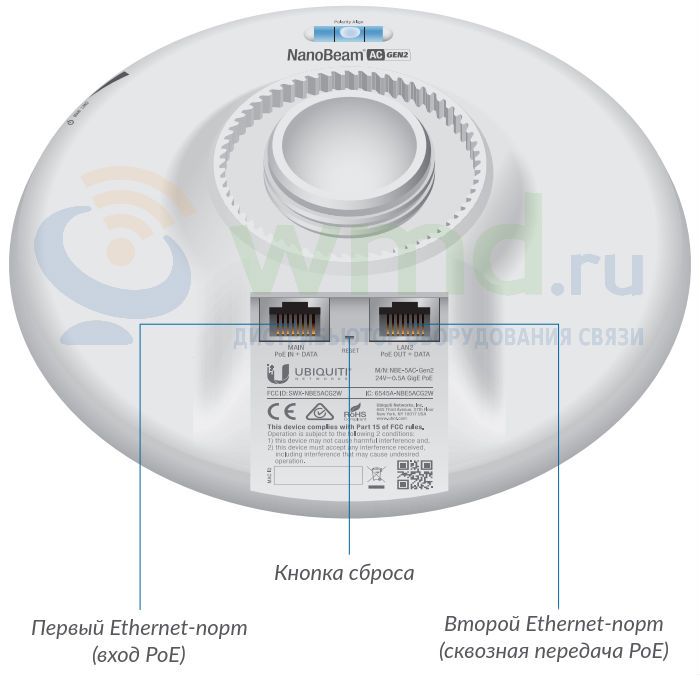

Сетевой интерфейс	2х 10/100/1000 Мбит/с Ethernet
PoE Passthrough	24 В Passive PoE на 2-м порту (пины: 4, 5 (+); 7, 8 (-))
Рабочий диапазон	2412–2472 МГц (дополнительный Wi-Fi модуль для управления) 5150–5875 МГц
Процессор	Atheros MIPS 74Kc, 560 МГц
ОЗУ	128 МБ DDR2
ПЗУ	8 МБ Flash
Светодиодная индикация	1х питания, 1х Ethernet, 4x уровня сигнала
Светодиоды уровня сигнала	Программно настраиваемые в соответствии с пользовательскими уровнями RSSI
Ширина канала	Режим PtP: 10/20/30/40/50/60/80 МГц Режим PtMP: 10/20/30/40 МГц
Выходная мощность	До 20 дБм для РФ (до 25 дБм для других стран)
Поляризация	Двойная линейная
Материал корпуса	Устойчивый к УФ пластик для наружного применения
Крепление	На мачту (в комплекте), на стену (опционально)
Ветровая нагрузка	45,4 ньютон при 200 км/ч
Стойкость к ветру	До 200 км/ч
Защита от электростатического разряда/электромагнитного импульса	По воздуху: ±24 кВ При контакте: ±24 кВ
Температура окружающей среды рабочая	-40.. +80 °C
Влажность окружающей среды рабочая	5.. 95 % (без конденсации)
Испытания солевым туманом	IEC 68-2-11 (ASTM B117), эквивалент: MIL-STD-810 G Method 509.5
Испытания на вибрации	IEC 68-2-6
Испытания на температурный шок	IEC 68-2-14
Испытания на УФ	IEC 68-2-5 при 40° C (104° F), эквивалент: ETS 300 019-1-4
Испытания дождём и ветром	ETS 300 019-1-4, эквивалент: MIL-STD-810 G Method 506.5



Параметры радиомодуля

	Скорость передачи	Мощность передатчика	Чувствительность приёмника	Погрешность
airMAX ac	1x BPSK (½)	25 дБм	-96 дБм	+/-2 дБ
	2x QPSK (½)	25 дБм	-95 дБм	+/-2 дБ
	2x QPSK (¾)	25 дБм	-92 дБм	+/-2 дБ
	4x 16QAM (½)	25 дБм	-90 дБм	+/-2 дБ
	4x 16QAM (¾)	25 дБм	-86 дБм	+/-2 дБ
	6x 64QAM (2/3)	24 дБм	-83 дБм	+/-2 дБ
	6x 64QAM (¾)	23 дБм	-77 дБм	+/-2 дБ
	6x 64QAM (5/6)	22 дБм	-74 дБм	+/-2 дБ
	8x 256QAM (¾)	21 дБм	-69 дБм	+/-2 дБ
	8x 256QAM (5/6)	20 дБм	-65 дБм	+/-2 дБ



Параметры антенны

Усиление	19 дБи
КСВН	1.5:1
Механическая регулировка угла наклона антенны	От +20° до -20°

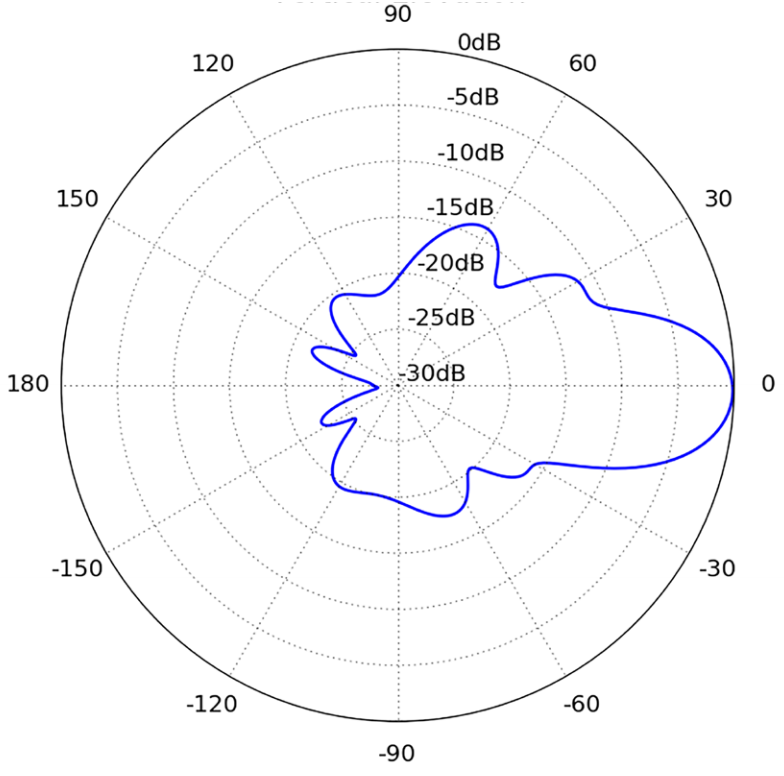

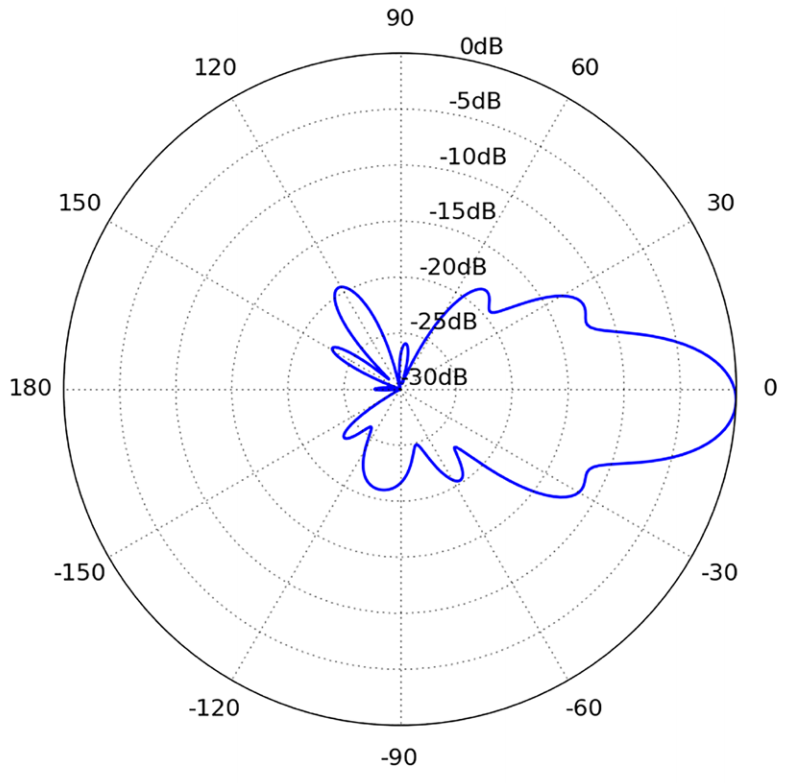

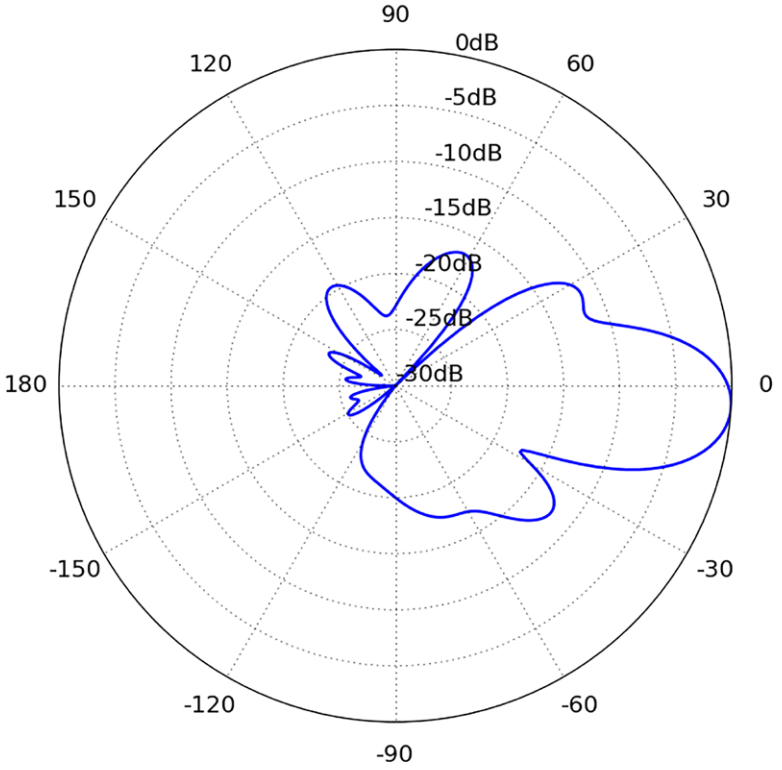

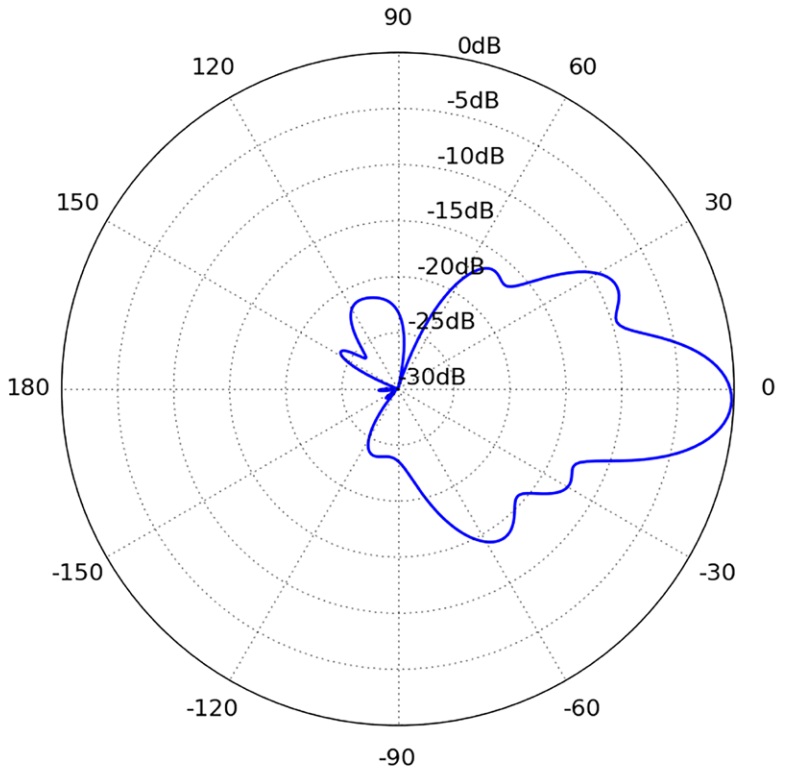

Диаграммы направленности
Вертикальная поляризация
в горизонтальной плоскости	в вертикальной плоскости
Горизонтальная поляризация
в горизонтальной плоскости	в вертикальной плоскости

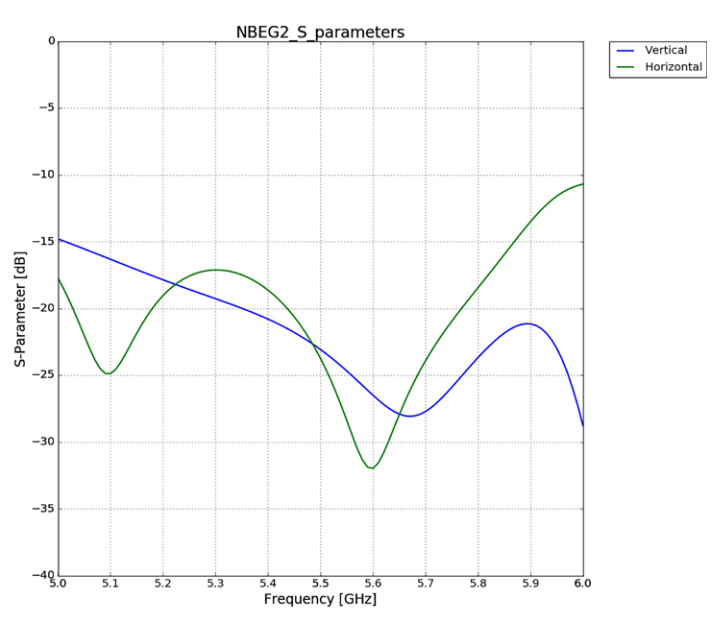

Затухание несогласованности



Комплект поставки

NanoBeam AC Gen2	1 шт.

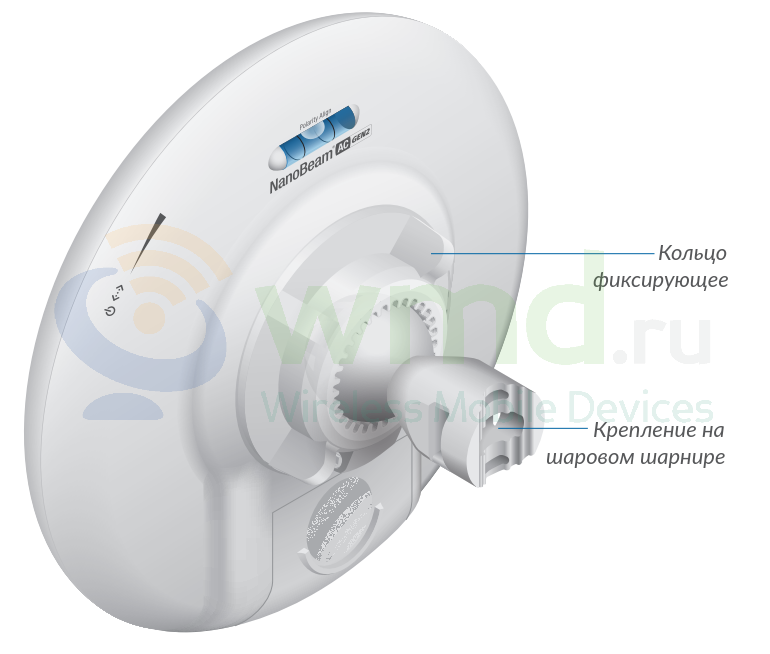

Крепление на шаровом шарнире	1 шт.
Фиксирующее кольцо	1 шт.
Металлический хомут	1 шт.
Адаптер питания Gigabit PoE 24 В, 0,5 А с крепёжной пластиной	1 шт.
Кабель питания	1 шт.
Руководство по установке	1 шт.
