Ubiquiti PowerBeam 5AC-620

Ubiquiti Networks запускает следующее поколение CPE (Customer Premises Equipment — оконечное клиентское устройство) технологии airMAX – PowerBeam ac.

Особенности

• Улучшенная устойчивость к шуму. PowerBeam 5AC-620 излучает радиочастотную энергию более узконаправленно. Фокусируясь в одном направлении, устройство блокирует или фильтрует шумы в пространстве, повышая устойчивость к ним. Эта функция особенно важна в местах, насыщенных другими радиочастотными сигналами такой же или близкой частоты.
• Интегрированная конструкция. Технология InnerFeed интегрирует всю радиосистему в облучателе антенны, а революционный протокол airMAX TDMA улучшает производительность и масштабируемость сети. PowerBeam чрезвычайно универсален и экономически эффективен для развёртывания сетей.

Внимание! Устройство предназначено для работы радиосети по фирменной технологии airMAX ac. С ним могут соединяться только поддерживающие её устройства (а также устройства airMAX M в качестве клиентов для режима точка-многоточка).

Программное обеспечение

Обладающая полностью переработанным дизайном и более удобная в использовании, airOS версии 7 является революционной операционной системой и установлена во всех точках доступа линейки airMAX ac.

Мощные функции беспроводной связи

• Поддержка протокола airMAX ac
• Специальный дополнительный режим дальних соединений "Точка-Точка" (Pont-to-Pont (PtP))
• Настраиваемая ширина канала:
• • PtP – 10/20/30/40/50/60/80 МГц
  • PtMP – 10/20/30/40 МГц
• Автоматический выбор канала
• Управление выходной мощностью: Автоматическое / Вручную
• Автоматическое определение дальности (синхронизация ACK)
• Мощнейшая безопасность WPA2

Повышение удобства использования

• Динамические изменения настроек
• Мгновенная проверка входных данных
• Технология HTML5
• Оптимизация для мобильных устройств
• Подробные статистические показатели устройства
• Всесторонний набор диагностических инструментов, включая тестирование Ethernet-кабеля, радиочастотную диагностику и анализатор спектра airView

Продвинутые методы радиочастотного анализа

Устройства airMAX ac обладают архитектурой с несколькими 5 ГГц радиомодулями для работы революционного механизма анализа радиосреды. Независимый процессор вкупе со вторым выделенным радиомодулем обеспечивают постоянный анализ полного 5 ГГц диапазона и каждого принимаемого символа для предоставления вам наиболее совершенного радиоанализа в отрасли. Данные, полученные при помощи спектрального анализа и мониторинга радиочастотной производительности, отображаются на панели управления и в анализаторе спектра airView.

Предоставление сведений в реальном времени

Во вкладке Main отображается следующая радиочастотная информация:

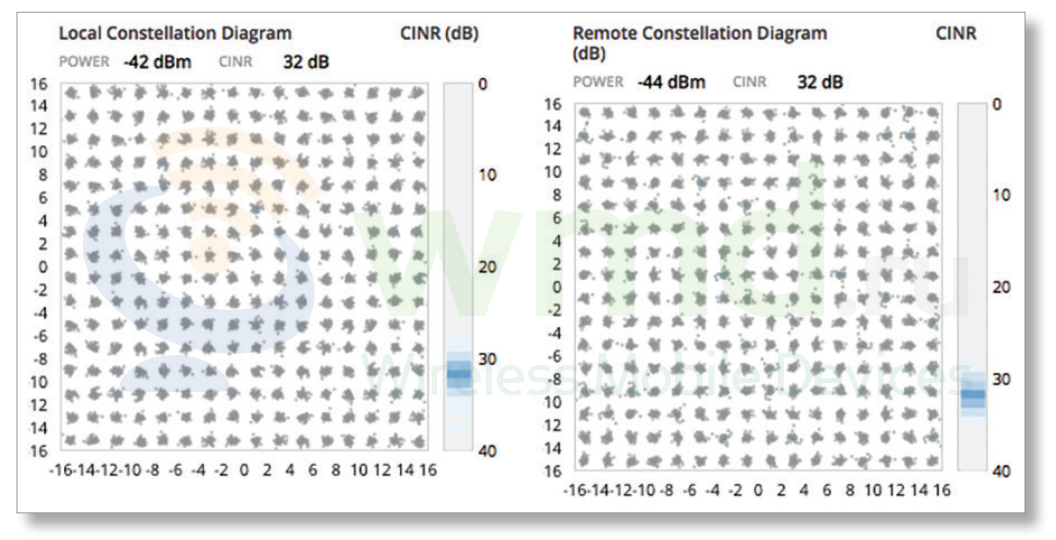

• Непрерывное отображение модулей векторов ошибок (EVM) на сигнальных созвездиях
• Гистограммы CINR (Carrier to Interference-plus-Noise Ratio – соотношение несущей и помех-плюс-шум)

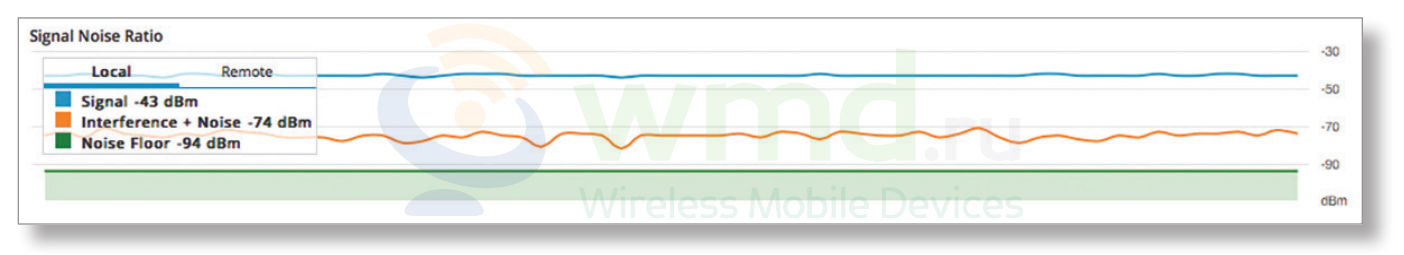

• Временное распределение SNR (Signal-to-Noise Ratio – соотношение сигнал-шум)

Спектральный анализ

Инструмент airView позволяет выявлять признаки шума и планировать ваши сети для снижения шумовых помех. Функции airView:

• Постоянно отслеживает шум в эфире
• Собирает точки измерения энергии в графики реального времени
• Помогает оптимизировать выбор канала, строение сети и производительность радиосети

airView работает в фоновом режиме, не прерывая соединения и не нарушая работу сети. В airView есть три спектральных графика, каждый из которых отображает различные данные.

• Waterfall. Совокупность энергии на каждой частоте с распределением по времени.
• Waveform. Уровни сигнала по частотам в форме волны и их вероятность.
• Ambient Noise Level. Энергия фонового шума по частотам.

Доступный с обновлением прошивки до airOS v7.1, airView предоставляет мощный функционал анализатора спектра, исключая необходимость арендовать или покупать дополнительное оборудование для проведения исследования местоположения.

Технология airMAX ac

В отличие от стандартного протокола Wi-Fi, протокол TDMA (Time Division Multiple Access) airMAX позволяет каждому клиенту посылать и принимать данные, используя предопределённые промежутки времени, настроенные интеллектуальным контролером точки доступа. Этот метод «временных слотов» устраняет конфликты скрытых узлов и повышает эффективность эфирного времени, таким образом технология airMAX обеспечивает значительно лучшую пропускную способность, масштабируемость, помехоустойчивость и уменьшает задержки в сравнении с другими уличными устройствами этого класса.

• Интеллектуальный QoS. Приоритет назначается голосовым и видео данным для непрерывной потоковой передачи.
• Масштабируемость. Большая ёмкость и масштабируемость.
• Большая дальность. Позволяет организовывать высокоскоростные соединения операторского класса.

На сектор airMAX ac могут быть подключены до 100 клиентов; показаны 4 клиента для иллюстрации общего принципа.

Превосходная производительность

Технология следующего поколения airMAX ac усиливает преимущества проприетарного протокола TDMA. Фирменная система airMAX с чипом собственной разработки значительно минимизирует задержки TDMA и улучшает масштабируемость сети. Отдельный чип обеспечивает возможности аппаратного ускорения для планировщика airMAX, что позволяет работать с высокими скоростями передачи данных и плотной модуляцией, используемыми в технологии airMAX ac.

Прорыв пропускной способности

airMAX ac поддерживает высокие скорости передачи данных, которые требуют плотной модуляции: 256QAM – значительное увеличение по сравнению с 64QAM, используемой в airMAX. Благодаря их использованию в проприетарной технологии airMAX ac, устройства этой линейки обеспечивают реальную скорость передачи пользовательских данных TCP/IP более 450 Мбит/с, что до трёх раз быстрее по сравнению с моделями обычной линейки airMAX.

Конструкция

Инновационное техническое решение

• Встроенный юстировочный механизм. Монтажный кронштейн точки доступа позволяет регулировать угол наклона на 15° вверх и вниз.
• Быстрая установка. Установка упрощается за счёт небольшого количества крепёжных деталей.
• Простой демонтаж. Излучатель антенны можно отсоединить нажатием на кнопку.

Стойкость к коррозии

• Крепёж. Покрытие GEOMET значительно повышает коррозийную устойчивость (в сравнении с оцинкованным).
• Отражатель и кронштейны. Изготовлены из оцинкованной стали с порошковым покрытием и обладают превосходной устойчивостью к коррозии. Конструкция также предотвращает повреждение краски на металлических поверхностях.

Технические характеристики

Процессор	Atheros MIPS 74Kc, 720 МГц
ОЗУ	128 МБ DDR2
ПЗУ	16 МБ Flash
Сетевой интерфейс	1х 10/100/1000 Мбит/с Ethernet
Размеры	620 x 620 x 386 мм
Вес	6,4 кг
Блок питания	24 В, 0,5 A GigE PoE
Способ питания	Passive PoE. Напряжение подается через Ethernet (пины: 4, 5 (+); 7, 8 (-))
Поддерживаемый диапазон входного напряжения	20–26 В DC
Максимальная потребляемая мощность	8,5 Вт
Рабочий диапазон	5150–5875 МГц
Выходная мощность	До 20 дБм для РФ (до 24 дБм для других стран)
Ветровая нагрузка	1510 ньютон при 200 км/ч — без кожуха 1830 ньютон при 200 км/ч — с кожухом
Стойкость к ветру	До 200 км/ч
Светодиодная индикация	1х индикатор питания, 1х индикатор активности LAN, 4x индикатор активности WLAN
Индикация уровня сигнала	Программно настраиваемая индикация на основе уровня сигнала
Ширина канала	Режим PtP: 10/20/30/40/50/60/80 МГц Режим PtMP: 10/20/30/40 МГц
Поляризация	Двойная линейная
Материал корпуса	Устойчивый к УФ пластик для наружного применения
Крепление	Кронштейн для мачты (в комплекте)
Защита от электростатического разряда/электромагнитного импульса	По воздуху: ±24 кВ При контакте: ±24 кВ
Температура окружающей среды рабочая	-40.. +70 °C
Влажность окружающей среды рабочая	5.. 95 % (без конденсации)
Испытания солевым туманом	IEC 68-2-11 (ASTM B117), эквивалент: MIL-STD-810 G Method 509.5
Испытания на вибрации	IEC 68-2-6
Испытания на температурный шок	IEC 68-2-14
Испытания на УФ	IEC 68-2-5 при 40° C (104° F), эквивалент: ETS 300 019-1-4
Испытания дождём и ветром	ETS 300 019-1-4, эквивалент: MIL-STD-810 G Method 506.5



Параметры радиомодуля

	Скорость передачи	Мощность передатчика	Чувствительность приёмника	Погрешность
802.11ac AirMax	1x BPSK (½)	24 дБм	-96 дБм	+/-2 дБ
	2x QPSK (½)	24 дБм	-95 дБм	+/-2 дБ
	2x QPSK (¾)	24 дБм	-92 дБм	+/-2 дБ
	4x 16QAM (½)	24 дБм	-90 дБм	+/-2 дБ
	4x 16QAM (¾)	24 дБм	-86 дБм	+/-2 дБ
	6x 64QAM (2/3)	23 дБм	-83 дБм	+/-2 дБ
	6x 64QAM (¾)	23 дБм	-77 дБм	+/-2 дБ
	6x 64QAM (5/6)	22 дБм	-74 дБм	+/-2 дБ
	8x 256QAM (¾)	20 дБм	-69 дБм	+/-2 дБ
	8x 256QAM (5/6)	20 дБм	-65 дБм	+/-2 дБ

Параметры антенны

Усиление	29 дБи
КСВН	1.6:1
Механическая регулировка угла наклона антенны	±15°
Диаграммы направленности

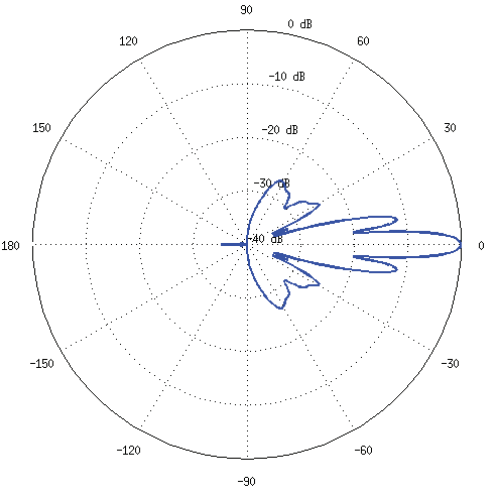

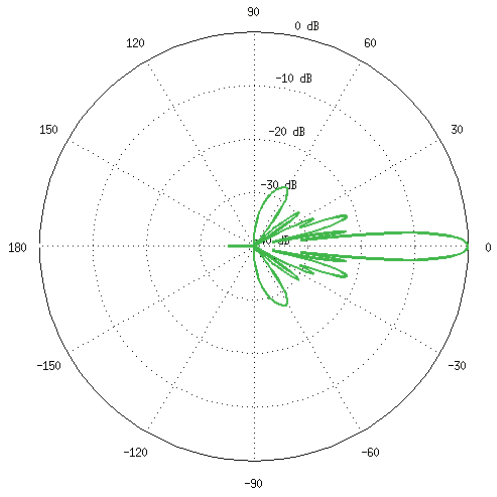

Вертикальная плоскость	Горизонтальная плоскость

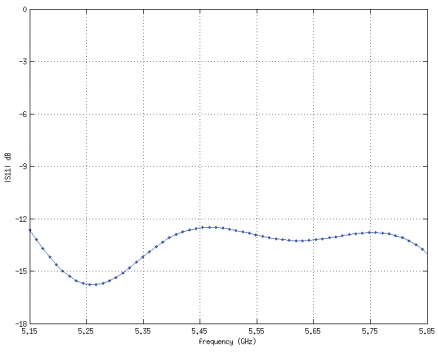

Затухание несогласованности



Комплект поставки

Отражатель с крепёжной пластиной	1 шт.
Облучатель	1 шт.
Задняя часть облучателя	1 шт.
Опорный кронштейн	1 шт.
Верхнее крепление на мачту в сборке	1 шт.
Нижнее крепление на мачту	1 шт.
Распорка	1 шт.
Винты М6	4 шт.
Болты с шестигранной головкой М8	5 шт.
Фиксирующие шайбы М8	5 шт.
Плоские шайбы М8	5 шт.
Стабилизирующее крепление	2 шт.
Болты М10х100	2 шт.
Зубчатые фланцевые гайки М10	2 шт.
Крепёжные болты М8х150	4 шт.
Зажимные пластины для мачты	2 шт.
Адаптер питания Gigabit PoE 24 В 0,5 А с крепёжной пластиной	1 шт.
Кабель питания	1 шт.
Руководство по установке	1 шт.
