Ubiquiti Rocket 5AC PRISM Gen2

Беспроводное устройство для использования в базовых станциях и радиомостах. Rocket 5AC Prism Gen2 совмещает в себе технологии линейки airMAX ac и поддержку технологии активной фильтрации airPrism, обеспечивая максимальную производительности беспроводной сети в сильно зашумлённых средах.

Устройства airMAX ac были разработаны Ubiquiti Networks для обеспечения высоких результатов и простой установки. Rocket 5AC Prism Gen2 обладает максимальной спектральной эффективностью для предоставления более 500 Мбит/с реальной пропускной способности TCP/IP, а также отлично справляется с работой в сильно зашумлённом эфире благодаря активной фильтрации airPrism.

Выбор модели антенны

Для оптимальной производительности рекомендуется использовать фирменные антенны airMAX ac:

• PtP (Точка-Точка) с RocketDish ac
• PtMP (Точка-Многоточка) с airMAX ac Sector

Также совместимые антенны перечислены на одной из иллюстраций к продукту (см. выше). Радиоустройства Rocket и антенны airMAX были разработаны таким образом, чтобы работать друг с другом, так что каждая антенна airMAX имеет встроенное крепление Rocket. Поэтому никаких дополнительных инструментов для монтажа не понадобится.

Универсальный охват диапазона 5 ГГц

Rocket 5AC Prism Gen2 подходит для использования в любой точке мира. Устройство покрывает полный диапазон 5 ГГц одним радиомодулем, что дополняется гибким выбором ширины канала (объект регулирования правилами страны использования).

Внимание! Устройство предназначено для работы радиосети по фирменной технологии airMAX ac. С ним могут соединяться только поддерживающие её устройства (а также устройства airMAX M в качестве клиентов для режима точка-многоточка).

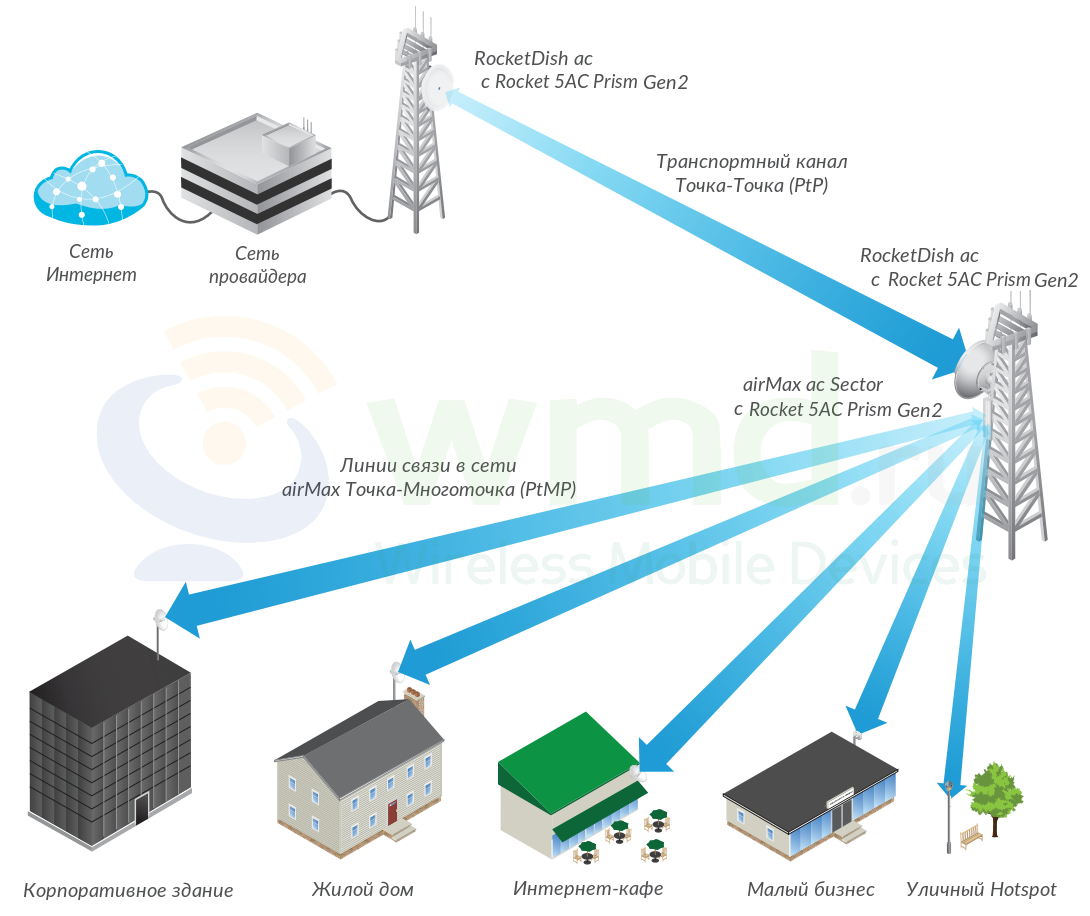

Пример использования

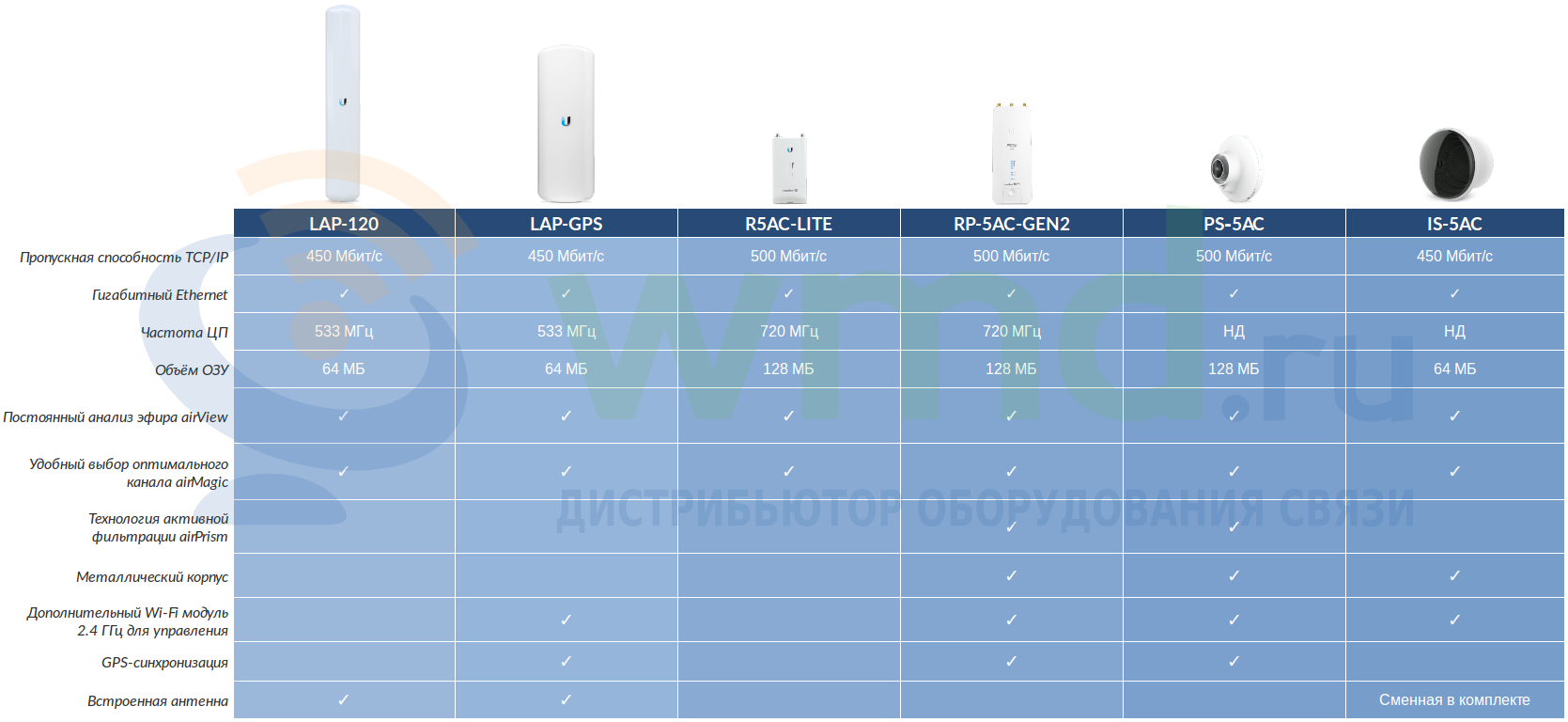

Особенности

• Рабочая частота 5 ГГц. Обладая большим количеством доступного спектра, диапазон 5 ГГц отлично подходит для использования в соединениях на больших расстояниях.
• Технология airView. При помощи анализатора спектра, работающего в реальном времени благодаря использованию отдельного радиомодуля, Вы можете оперативно выявлять признаки шума и точно проектировать сети в плане загруженности эфира.
• Технология airPrism. Запатентованная технология, улучшающая показатель SNR, устраняющая помехи и позволяющая размещать рядом несколько радиоустройств.

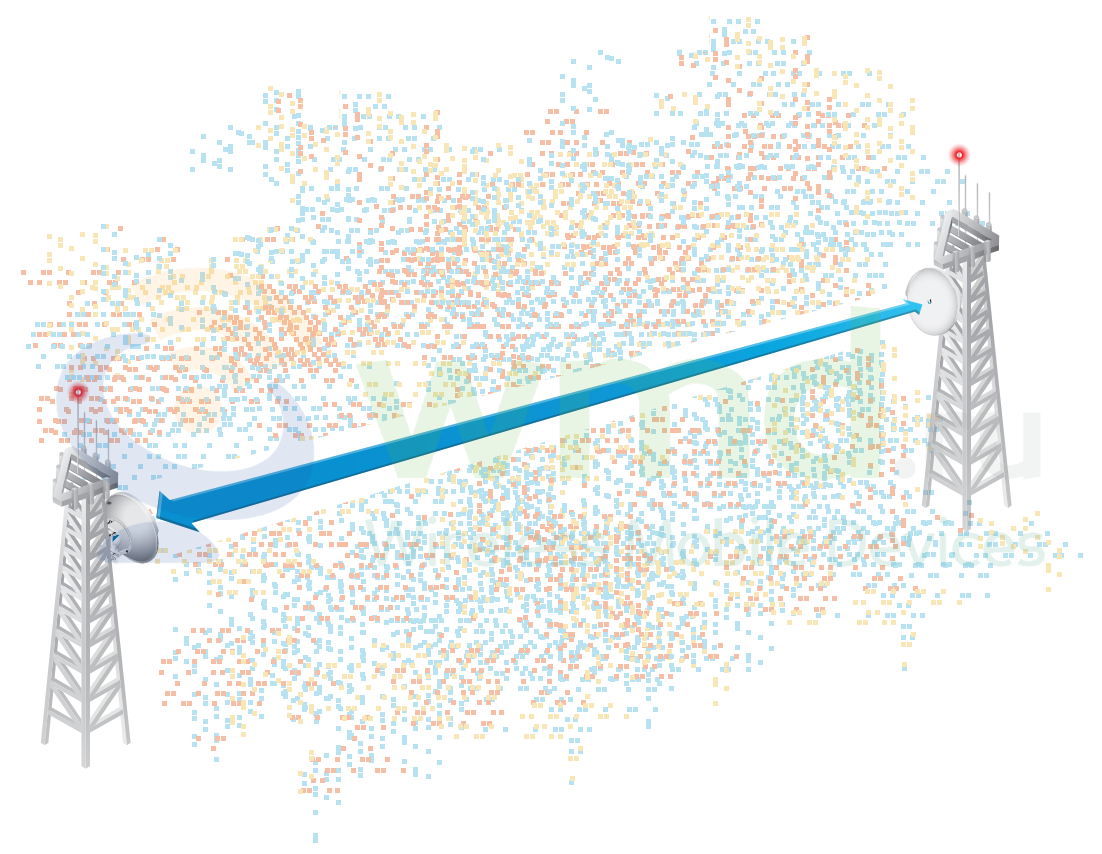

• Высокие эксплуатационные качества радиочасти. Чтобы воспользоваться всеми преимуществами устройства, разверните линии связи PtP или PtMP в среде с высоким уровнем зашумлённости радио эфира.
• Прочный корпус из литого алюминия. Помогает защитить Rocket 5AC Prism Gen2 от электромагнитных помех.
• Усовершенствованная защита от перенапряжений. В Rocket 5AC Prism Gen2 применены современные технологии для защиты от скачков напряжения, электростатического разряда и электромагнитных импульсов.

• GPS для отличной совместной работы. Точная синхронизация работы на основе полученных GPS-кадров позволяет близко расположенным (на одной мачте) устройствам Rocket 5AC Prism Gen2 рядом осуществлять приём и передачу данных без взаимных помех, что позволяет улучшить повторное использование частот и повысить стабильность сети. Поддержка GPS-синхронизации (GPS Sync) доступна начиная с airOS v8.3.0.
• Gigabit Ethernet. Обеспечивает высокую пропускную способность проводной связи.
• Plug&Play монтаж. Любая антенна airMAX имеет встроенное крепление, благодаря которому можно легко и просто установить на неё Rocket 5AC Prism Gen2. Никакие дополнительные крепления для этого не понадобятся (для оптимальной производительности рекомендуется использовать антенны airMAX ac).
• Секторная антенна airPrism. Вы можете установить три радиоустройства Rocket 5AC Prism Gen2 на антенну airPrism 3x30° HD Sector (модель AP-5AC-90-HD) для нескольких радиосоединений "Точка-Многоточка". Каждая точка доступа Rocket использует отдельный сектор излучения шириной 30° и независимо осуществляет приём/передачу данных.

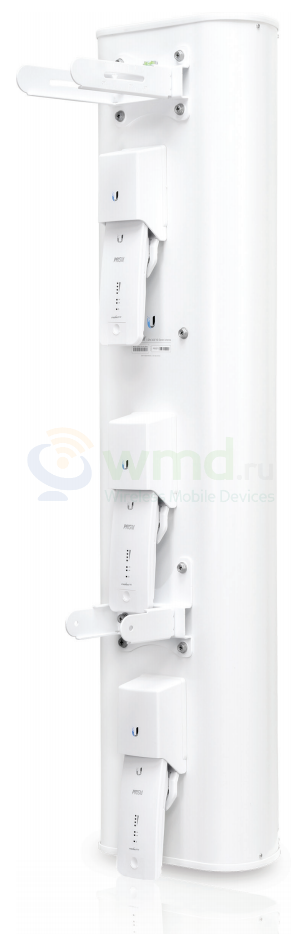

Пример установки на антенну airPrism Sector 5AC-90-HD

Программное обеспечение

airOS версии 8 является революционной операционной системой для продуктов линейки airMAX ac.

Мощные функции для беспроводной связи

• Возможность совместимости с клиентами (режим Station) линейки airMAX M при работе в качестве точки доступа PtMP - режим Access Point PtMP airMAX Mixed Mode
• Поддержка протокола airMAX ac
• Специальный режим для радиомостов (PtP) большой дальности
• Настраиваемая ширина канала
  • PtP – 10/20/30/40/50/60/80 МГц
  • PtMP – 10/20/30/40 МГц
• Автоматический выбор канала
• Управление выходной мощностью: автоматическое/вручную
• Автоматическое определение дальности (расчёт по ACK)
• Мощнейшая безопасность WPA2

Повышение удобства использования

• Инструмент airMagic для выбора канала
• Переработанный пользовательский интерфейс
• Динамические изменения настроек
• Мгновенная проверка введённых значений
• Технология HTML5
• Оптимизация для мобильных устройств
• Подробные статистические показатели устройства
• Всесторонний набор диагностических средств, включая радиочастотную диагностику и анализатор спектра airView

Продвинутые методы радиочастотного анализа

Устройства airMAX ac обладают архитектурой с несколькими 5 ГГц радиомодулями для работы революционного механизма анализа радиосреды. Независимый процессор вкупе со вторым выделенным радиомодулем обеспечивают постоянный анализ полного 5 ГГц диапазона и каждого принимаемого символа для предоставления вам наиболее совершенного радиоанализа в отрасли. Данные, полученные при помощи спектрального анализа и мониторинга радиочастотной производительности, отображаются на панели управления и в анализаторе спектра airView.

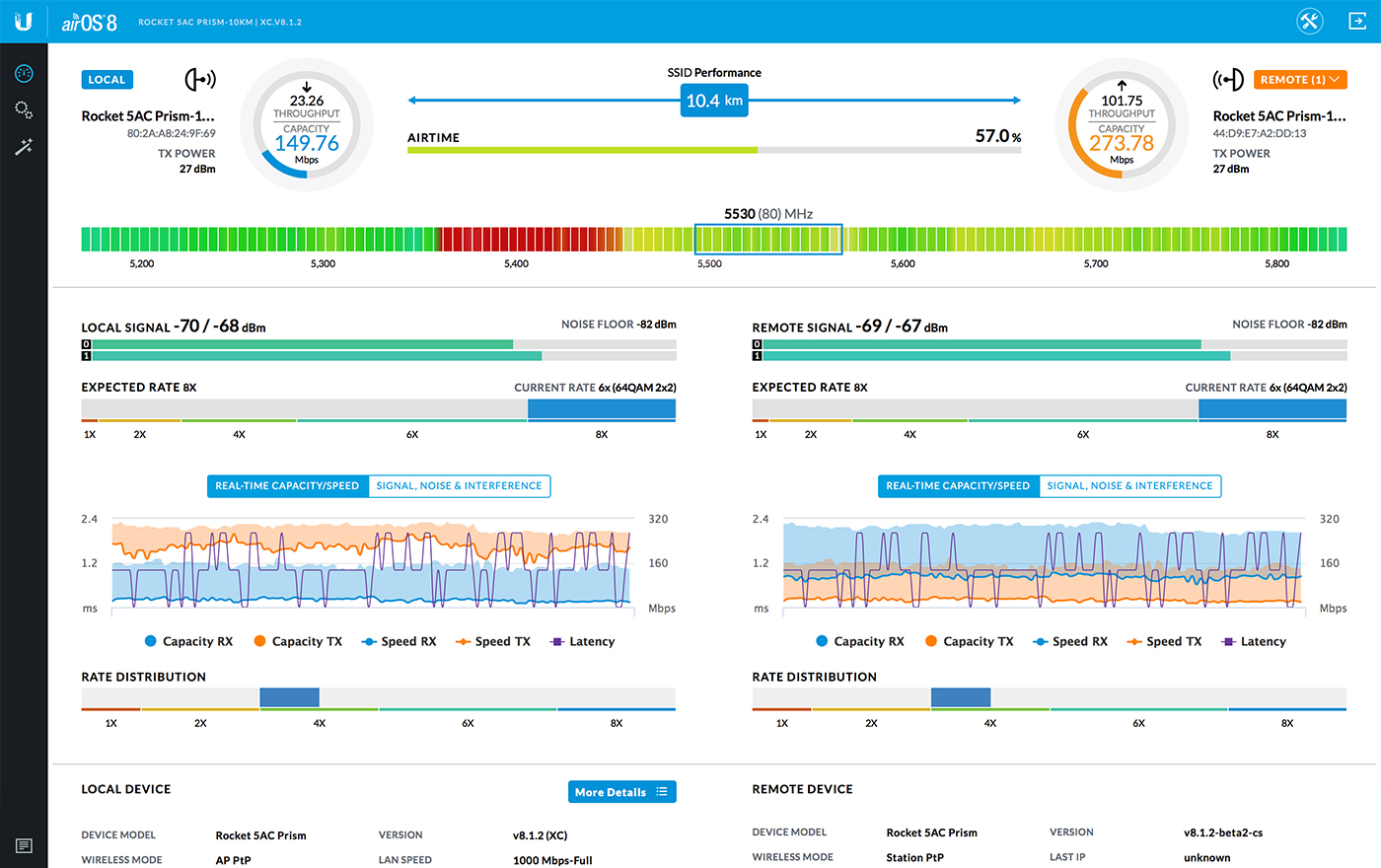

Предоставление сведений в реальном времени

Во вкладке Main отображается следующая радиочастотная информация:

• Непрерывное отображение модулей векторов ошибок (EVM) на сигнальных созвездиях
• Гистограммы соотношения несущей и помех-плюс-шума (Carrier to Interference-plus-Noise Ratio, CINR)
• Диаграммы сигнала, шума и помех (SNI)

Спектральный анализ

Инструмент airView позволяет выявлять признаки шума и планировать Ваши сети для снижения шумовых помех. Функции airView:

• Постоянно отслеживает шум в эфире
• Собирает точки измерения энергии в графики реального времени
• Помогает оптимизировать выбор канала, строение сети и производительность радиосети

airView работает в фоновом режиме, не прерывая беспроводного соединения и не нарушая работу сети. В airView есть три спектральных графика, каждый из которых отображает различные данные.

• Waterfall. Совокупность энергии на каждой частоте с распределением по времени.
• Waveform. Уровни сигнала по частотам в форме волны и их вероятность.
• Ambient Noise Level. Энергия фонового шума по частотам.

airView предоставляет мощный функционал анализатора спектра, исключая необходимость арендовать или покупать дополнительное оборудование для проведения радиообследования.

Технология airMAX ac

В отличие от стандартного протокола Wi-Fi, протокол TDMA (Time Division Multiple Access) airMAX ac позволяет каждому клиенту посылать и принимать данные, используя предопределённые промежутки времени, настроенные интеллектуальным контролером точки доступа. Этот метод «временных слотов» устраняет конфликты скрытых узлов и повышает эффективность эфирного времени, таким образом технология airMAX ac обеспечивает значительно лучшую пропускную способность, масштабируемость, помехоустойчивость и уменьшает задержки в сравнении с другими уличными радиосистемами этого класса.

• Интеллектуальный QoS. Приоритет назначается голосовым и видео данным для непрерывной потоковой передачи.
• Масштабируемость. Большая ёмкость и масштабируемость.
• Большая дальность. Позволяет организовывать высокоскоростные соединения операторского класса.

На сектор airMAX ac могут быть подключены до 100 клиентов; показаны 4 клиента для иллюстрации общего принципа.

Превосходная производительность

Технология следующего поколения airMAX ac усиливает преимущества проприетарного протокола TDMA. Фирменная система airMAX с чипом собственной разработки значительно минимизирует задержки TDMA и улучшает масштабируемость сети. Отдельный чип обеспечивает возможности аппаратного ускорения для планировщика airMAX, что позволяет работать с высокими скоростями передачи данных и плотной модуляцией, используемыми в технологии airMAX ac.

Прорыв пропускной способности

airMAX ac поддерживает высокие скорости передачи данных, которые требуют плотной модуляции: 256QAM – значительное увеличение по сравнению с 64QAM, используемой в airMAX. Благодаря их использованию в проприетарной технологии airMAX ac, устройства этой линейки обеспечивают реальную скорость передачи пользовательских данных TCP/IP более 500 Мбит/с* (максимальная ширина канала — 80 МГц), что более чем в три раза быстрее по сравнению с моделями обычной линейки airMAX.



* Более 330 Мбит/с (максимальная ширина канала — 40 МГц) для PtMP.

Технология airPRISM

Для улучшения производительности airMAX ac, Ubiquiti Networks представляет запатентованную технологию airPrism.

Улучшает SNR (Signal-to-Noise-Ratio)

Высокие скорости передачи данных требуют высокого SNR (отношение сигнал/шум), которое важно получить для качественной связи, особенно в зашумленных и высоконасыщенных средах.

Встроенная в чип собственной разработки, технология airPrism создаёт высокий SNR путём изолирования сигналов внеоперационных каналов и подавления помех при помощи специализированной схемы HSR (High-Selectivity Receiver, приёмник с высокой избирательностью).

Устраняет помехи

В зависимости от модели устройства и режима работы, могут быть доступны каналы следующей ширины: 10, 20, 30, 40, 50, 60 и/или 80 МГц.

Теоретически, точки доступа работают на разных каналах, но из-за более широких полос частот каналов в реальности может происходить пересечение в использовании спектра.

Технология airPrism подавляет более 30 дБ помех смежных каналов посредством активной фильтрации. Таким образом, точка доступа airMAX ac с технологией airPrism способна обеспечить значительно большую производительность в сравнении с обычной точкой доступа.

Позволяет легко разместить рядом несколько точек доступа

Совместное расположение бывает очень важно. Например, провайдер может иметь ограниченное место на мачте, так что ему приходится размещать все точки доступа рядом — в пределах этого участка. Экранирование и другие средства могут уменьшить помехи, но оказаться непрактичными. А с технологией airPrism можно расположить точки доступа вместе и улучшить общую производительность беспроводной сети.

Количество точек доступа	Ширина канала
4	80 МГц*
8	40 МГц
16	20 МГц

* только PtP

Приложение UMobile

Благодаря дополнительному Wi-Fi модулю 2,4 ГГц для управления, вы можете мгновенно получить доступ к интерфейсу конфигурации airOS через фирменное мобильное приложение UMobile (доступно в App Store и Google Play). Приложение позволяет выполнять настройку и управление Rocket 5AC Prism Gen2, а также предлагает различные варианты конфигурации сразу при подключении или входе.

• Статус. Проверьте информацию о статусе подключения или базовые функциональные настройки устройства.
• Конфигурирование. Изменение и обновление существующих настроек.
• Инструменты. Доступ к инструмента первоначальной установки и настройки устройства.
• Действия. Откат и обновление конфигураций, загрузка новой прошивки, перезагрузка, сброс к заводским настройкам, доступ к пользовательскому интерфейсу airOS через веб-браузер или разъединение связи с точкой доступа.

Технические характеристики

Размеры	88 x 40 x 230 мм
Вес	400 г
Сетевой интерфейс	1x 10/100/1000 Мбит/с Ethernet
Разъём антенны	2x RP-SMA (влагозащищённые), 1х GPS (влагозащищённый)
Индикаторы	4х уровень сигнала, 1х GPS, 1х питание, 1х LAN
Корпус	Литой алюминий с белым порошковым покрытием
Максимальное энергопотребление	9,5 Вт
Блок питания	24 В, 1 A Gigabit PoE (в комплекте)
Способ питания	Passive PoE (пины: 4, 5 (+); 7, 8 (-))
Процессор	Atheros MIPS 74Kc, 720 МГц
ОЗУ	128 МБ DDR2 SDRAM
Поддерживаемый диапазон входного напряжения	18–26 В DC
Светодиоды уровня сигнала	Программно настраиваемые в соответствии с пользовательскими уровнями RSSI
Ширина канала	PtP — 10/20/30/40/50/60/80 МГц PtMP — 10/20/30/40 МГц
Защита от электростатического разряда	±24 кВ воздушный / контактный разряд для разъёма Ethernet
Температура окружающей среды рабочая	-40.. +80 °C
Влажность	5.. 95% без конденсата
Испытания на удар и вибрацию	ETSI300‑019‑1.4
Соответствие RoHS	Да
Режимы работы	Точка доступа, клиент
Сервисы	Web Server, SNMP, SSH Server, Telnet , Ping Watchdog, DHCP, NAT, Bridging, Routing
Утилиты	Юстировка антенны, Обнаружение устройств, Радиообследование, Ping, Traceroute, Тест скорости
Настройка дальности	Динамический расчёт по ACK и режим Ackless
Настройка мощности	Через графический интерфейс или CLI
Безопасность	Только WPA2 AES
QoS	Поддержка классификации уровня пакетов WMM и настройки пользователем уровней приоритета клиентов: высокий / низкий / средний
Статистическая отчётность	Время работы, количество ошибочных пакетов, скорость передачи данных, дальность беспроводного соединения, пропускная способность по Ethernet
Другое	Возможность удалённой перезагрузки (может быть включена/отключена программно), поддержка VLAN, 256QAM, GPS, TX filter
Фирменные особенности Ubiquiti	Каналы шириной 30/50/60 МГц, технология airMAX ac, ограничение пропускной способности (с поддержкой взрывного режима (burst)), протокол обнаружения, сдвиг канала (относительно стандартных центральных частот), режим Ackless

Спецификация радиомодуля

Диапазон рабочих частот		2412–2472 МГц (дополнительный Wi-Fi модуль для управления) 5150–5875 МГц
	Скорость передачи	Мощность передатчика	Чувствительность приёмника	Погрешность
airMAX ac	1x BPSK (½)	28 дБм	-96 дБм	+/-2 дБ
	2x QPSK (½)	28 дБм	-95 дБм	+/-2 дБ
	2x QPSK (¾)	28 дБм	-92 дБм	+/-2 дБ
	4x 16QAM (½)	28 дБм	-90 дБм	+/-2 дБ
	4x 16QAM (¾)	28 дБм	-86 дБм	+/-2 дБ
	6x 64QAM (⅔)	28 дБм	-83 дБм	+/-2 дБ
	6x 64QAM (¾)	27 дБм	-77 дБм	+/-2 дБ
	6x 64QAM (⅚)	26 дБм	-74 дБм	+/-2 дБ
	8x 256QAM (¾)	24 дБм	-69 дБм	+/-2 дБ
	8x 256QAM (⅚)	22 дБм	-65 дБм	+/-2 дБ

Комплект поставки

Rocket 5AC Prism Gen2	1 шт.
GPS-антенна	1 шт.
Адаптер питания Gigabit PoE 24 В, 1 А с крепёжной пластиной	1 шт.
Кабель питания	1 шт.
Руководство по быстрой установке	1 шт.
