Ubiquiti UniFi Switch 16 XG

10-гигабитный коммутатор агрегации для корпоративных сетей Создавайте и расширяйте свою сеть с помощью US-16-XG — устройства линейки UniFi. Управляемый, 10-гигабитный, оптоволоконный коммутатор с 16 портами повышает производительность сети, обеспечивая агрегирование широкополосных соединений между несколькими коммутаторами в вашей сети. Устройство предлагает обширный набор передовых функций и протоколов коммутации 2 уровня.

Особенности 12 портов 1G/10G SFP+ 4 порта 1G/10G RJ45 1 последовательный консольный порт RJ45 Внутренняя пропуская способность: 160 Гбит/c Общая внутренняя пропускная способность: 320 Гбит/c Скорость обработки пакетов: 238,10 млн. пак/с Монтируется в стойку (крепёж входит в комплект поставки) Дополнительный вход питания постоянного тока (резервный или автономный)

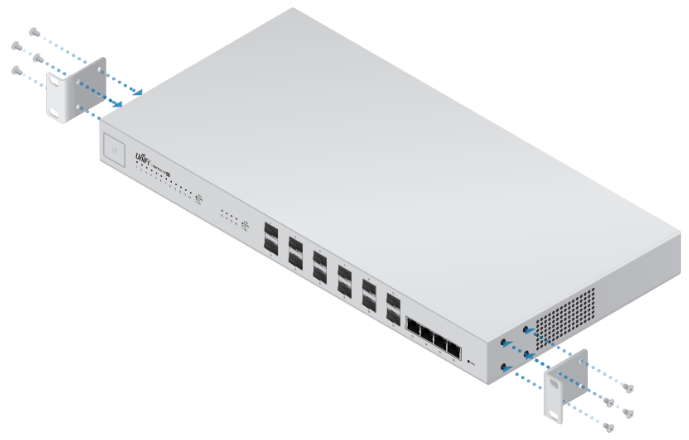

Коммутатор можно разместить на столе или установить в стойку с помощью съёмных монтажных уголков.



Статья "Корпоративная система UniFi"

Эффективность коммутации

Пропускная способность UniFi Switch 16 XG позволяет осуществлять одновременную передачу данных по всем портам на канальной скорости без какой-либо потери пакетов. Внутренняя пропускная способность составляет до 160 Гбит/c.

Высокоэффективные 10G-соединения Устройство обеспечивает максимальную производительность и малые задержки как коммутатор агрегации. Оно позволяет осуществлять подключение по оптоволоконному кабелю при помощи 12 портов SFP+. Подключение на скорости 10 Гбит/c с использованием кабелей категорий 6/5е обеспечивается 4-мя портами RJ45.

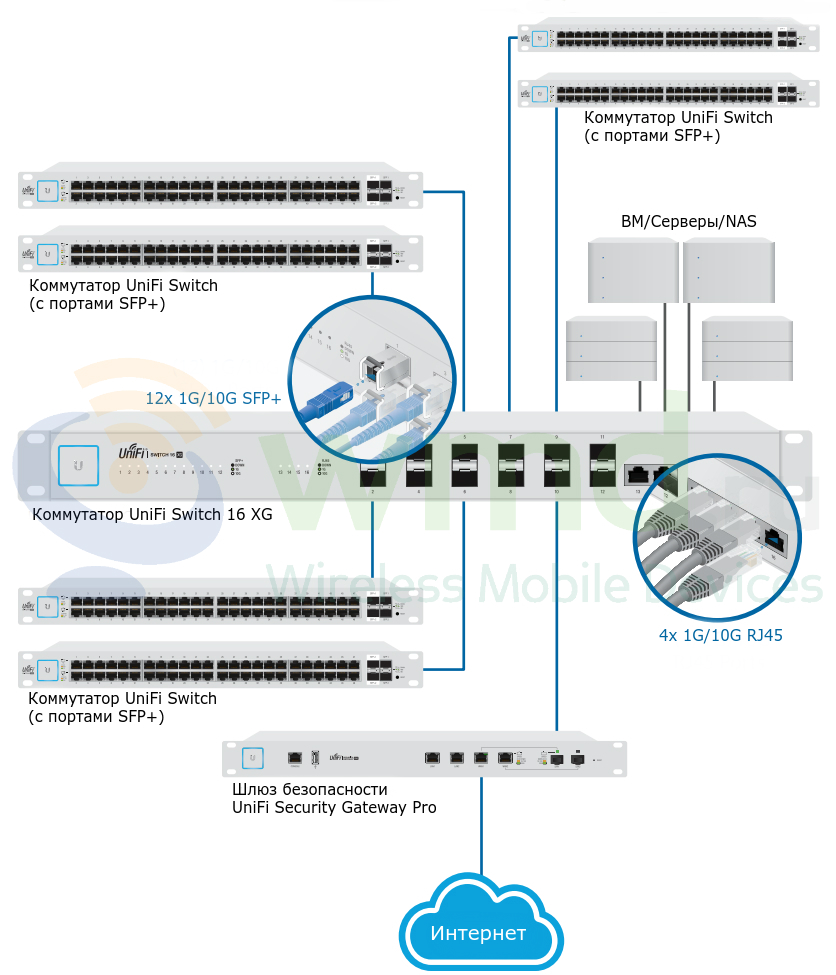

Пример использования

UniFi Switch 16 XG можно подключить к:

• нескольким устройствам UniFi Switch и гигабитному / 10-гигабитному маршрутизатору через порты SFP+

• виртуальным машинам, серверам, сетевым хранилищам (NAS (Network-Attached Storage)) или другим устройствам сети через порты 1G/10G RJ45

Пример развёртывания сетей

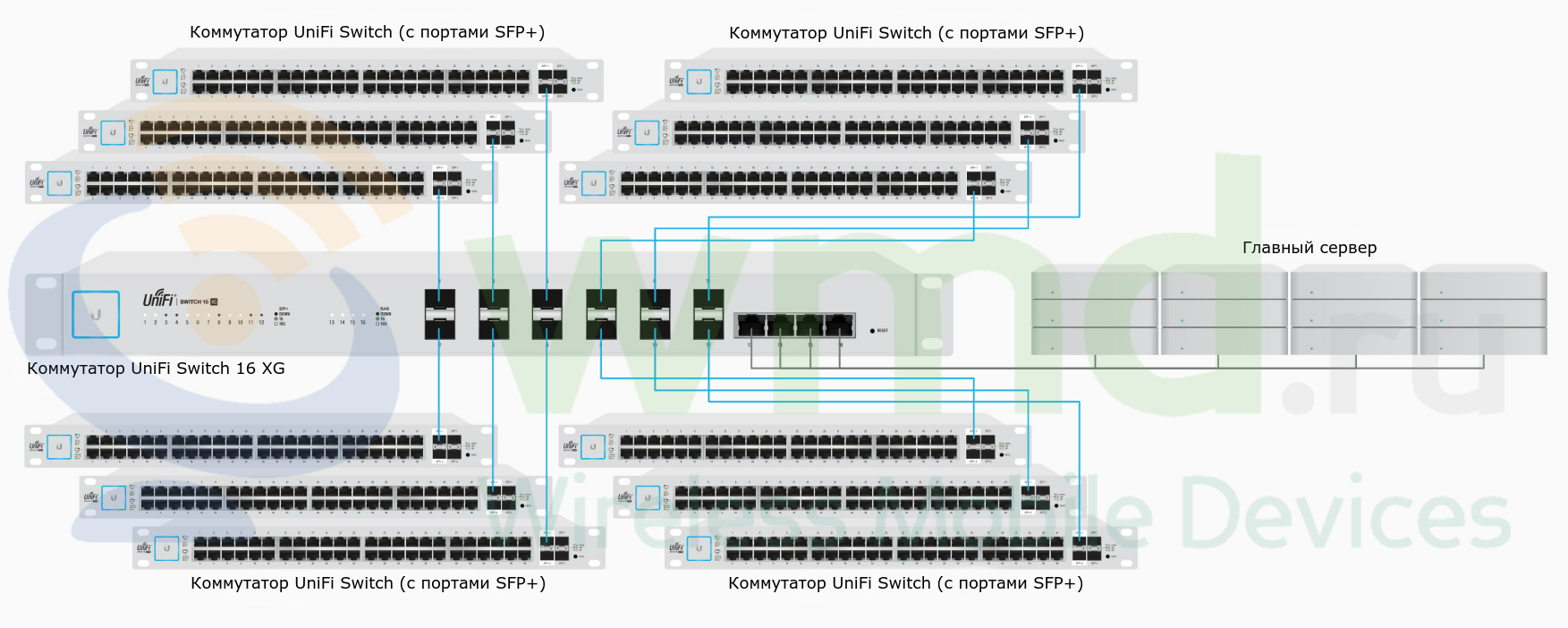

10 Гбит/с	Поддержка 12 коммутаторов UniFi Switch 48, симметричного uplink/downlink-порта 10 Гбит/с (40 Гбит/с на все порты) и 4 Ethernet-портов 10 Гбит/с для "восходящего" соединения с другим коммутатором UniFi Switch 16 XG или главным сервером.

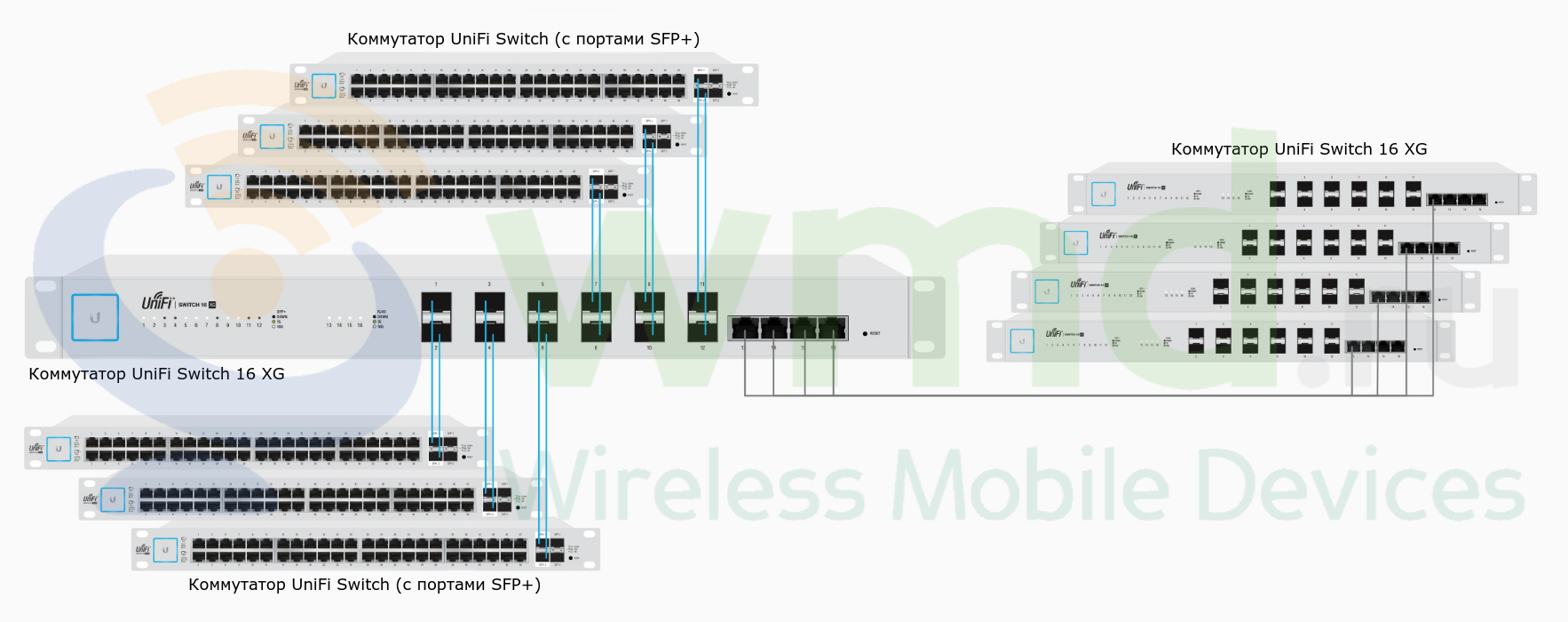

20 Гбит/с	Поддержка 6 коммутаторов UniFi Switch 48, симметричного uplink/downlink-порта 20 Гбит/с (40 Гбит/с на все порты) и 4 Ethernet-портов 10 Гбит/с для "восходящего" соединения с другим коммутатором UniFi Switch 16 XG или главным сервером.

Программное обеспечение UniFi Controller

Разработано для осуществления удобного централизованного управления. Даёт возможность администраторам настраивать и осуществлять мониторинг функций коммутатора UniFi Switch, а также других UniFi-устройств через графический интерфейс пользователя. UniFi Controller доступен для бесплатной загрузки на сайте производителя: www.ubnt.com.

Управление несколькими площадками. Один UniFi Controller, запущенный в облаке, способен управлять несколькими площадками UniFi через централизованный интерфейс. Каждая из логически разделённых площадок имеет собственные инструменты сетевого мониторинга, конфигурацию, карты, статистику и аккаунты администратора.

Настройка коммутации. Вы можете получить доступ к любому управляемому коммутатору UniFi через UniFi Controller для настройки различных функций:

• рабочий режим для каждого порта (коммутирование, зеркалирование или агрегирование);
• конфигурирование сети и настройка VLAN;
• сервисы Jumbo-кадра и управления потоком;
• сетевые параметры;
• Storm control на каждом порту;
• настройка конфигурации протокола Spanning tree;
• управление 802.1x и RADIUS VLAN;
• отладочный терминал для интерфейса командной строки.

Состояние портов. Вы также можете просматривать информацию о состоянии каждого порта:

• скорость соединения и режим дуплекса;
• скорость передачи и приёма данных;
• настройка сети / VLAN.

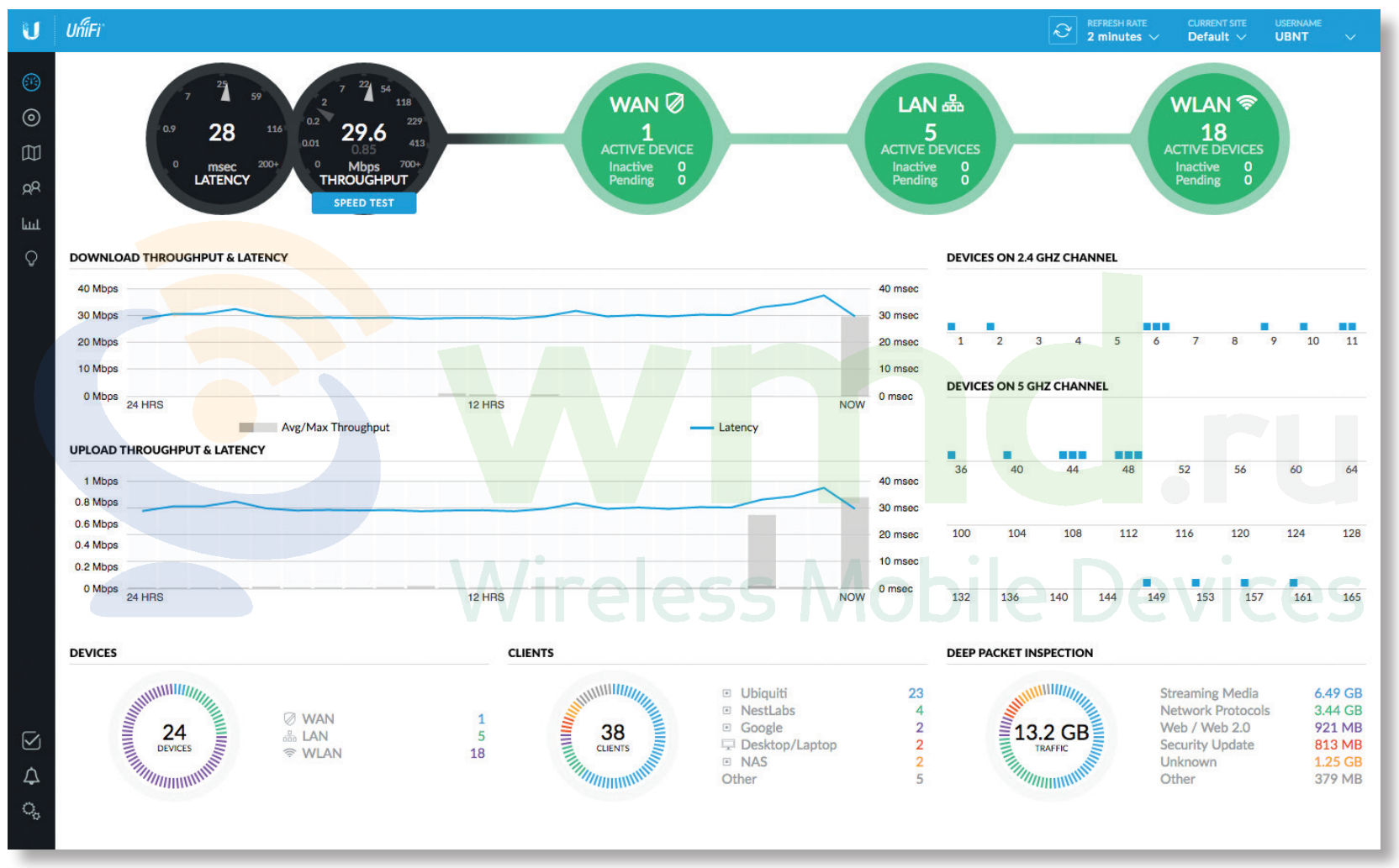

Приборная панель (Dashboard). В таблице «Dashboard» наглядно представлены данные о состоянии вашей сети с выведением основной информации по каждому сетевому сегменту.

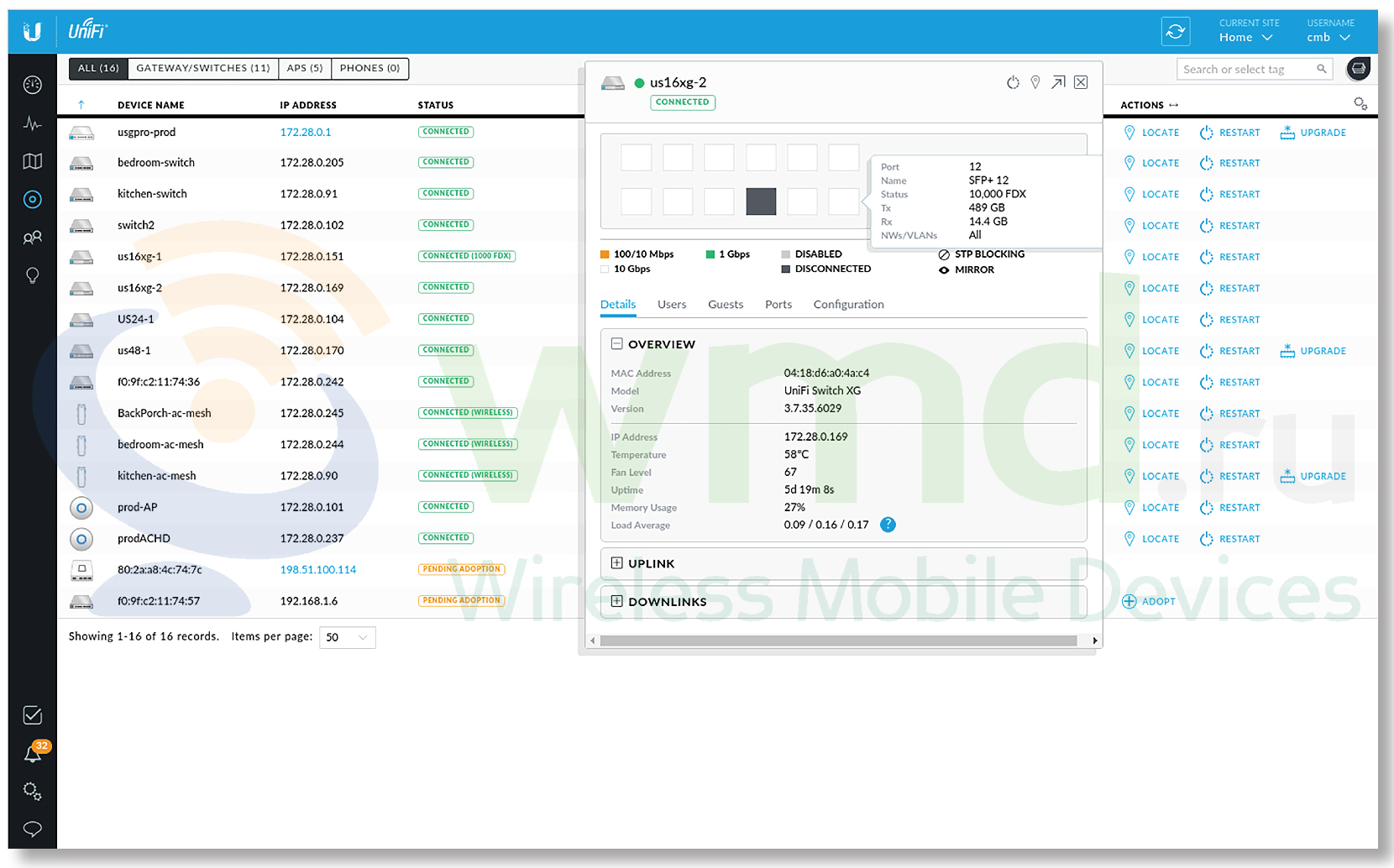

Конфигурация устройств. На экране «Devices» отображаются обнаруженные контроллером устройства UniFi. Вы можете получить доступ к каждому управляемому устройству для детальной информации и настройки.

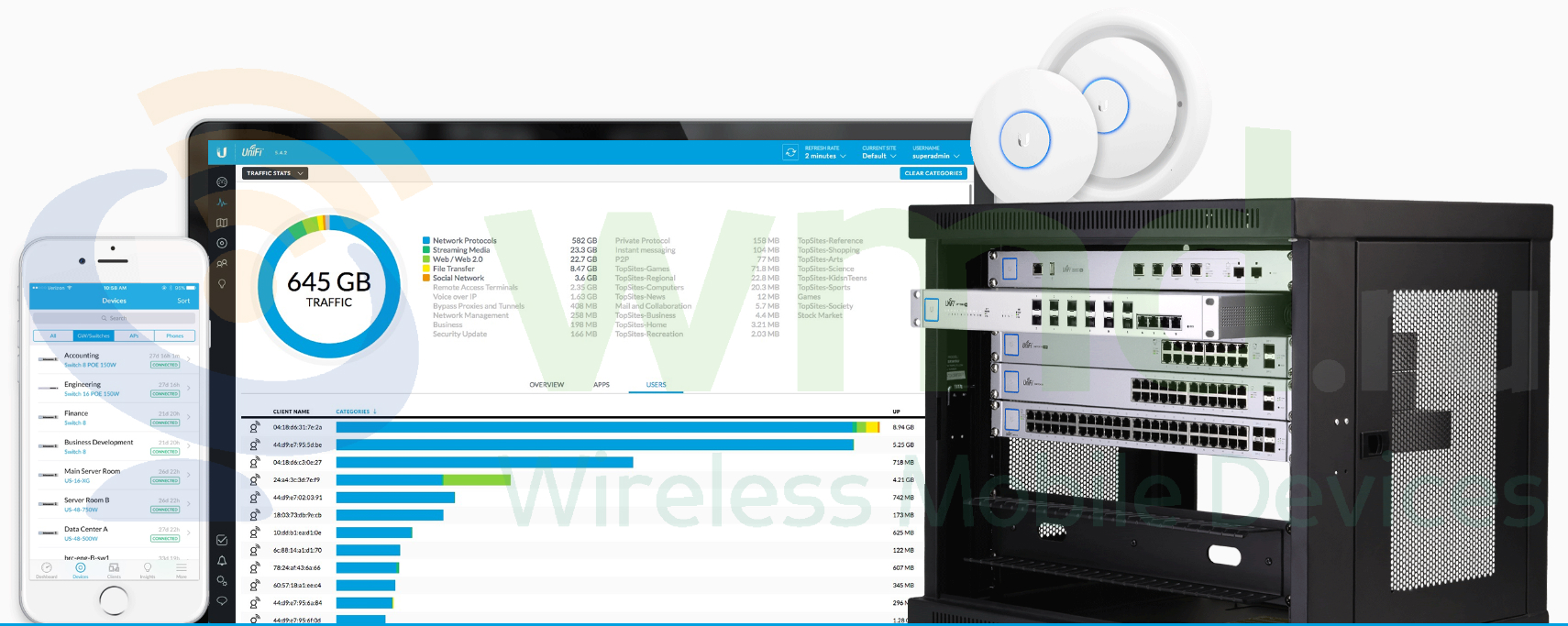

Бесшовная интеграция

UniFi Switch 16 XG легко интегрируется с проприетарным ПО для программно-конфигурируемой сети (SDN), что позволяет создать высокомасштабируемую, сквозную систему устройств — подключённых к географически распределённым сетям — с единым интерфейсом управления.

Технические характеристики

Размеры	443 x 221 x 43 мм
Вес	2,62 кг (2,71 кг с монтажными уголками для установки в стойку)
Корпус	Сталь SGCC
Внутренняя пропускная способность	160 Гбит/с
Совокупная пропускная способность портов	320 Гбит/с
Скорость обработки пакетов	238,10 млн. пак/с
Максимальное энергопотребление	36 Вт (исключая модули SFP / SFP+)
Способ питания	AC: 100–240 В AC / 50–60 Гц, универсальный вход DC: Встроенный разъём питания (2,5 мм): 16–25 В / 56 Вт
Поддерживаемый диапазон напряжения	AC: 100–240 В AC DC: 16–25 В DC
Блок питания	AC/DC, внутренний, 56 Вт DC
Индикаторы на порту данных	Скорость / Состояние соединения / Активность соединения
Сетевые интерфейсы	12х 1/10 Гбит/с SFP+ Ethernet 4х 1/10 Гбит/с RJ45 Ethernet
Интерфейс управления	Последовательный консольный порт RJ45, Ethernet In-Band / Out-of-Band
Крепление в стойку	Да, высота 1U
Защита от электростатического разряда/электромагнитного импульса	По воздуху: ±24 кВ При контакте: ±24 кВ
Испытание на шок и вибрацию	ETSI300-019-1.4 Standard
Влажность окружающей среды рабочая	5.. 95%
Температура окружающей среды рабочая	-5.. +40 °C



Комплект поставки

Коммутатор	1 шт.
Кабель питания	1 шт.
Монтажные уголки для крепления в стойку	2 шт.
Крепёжные болты М4	8 шт.
Крепёжные винты #10-32 х 5/8"	4 шт.
Крепёжные гайки #10-32 х 5/8"	4 шт.
Руководство по началу работы	1 шт.
