Ubiquiti UniFi Switch 8

Управляемый коммутатор малого форм-фактора из линейки UniFi оснащён 8 гигабитными Ethernet-портами. Надёжен в эксплуатации и предназначен для обеспечения интеллектуальной коммутации при построении и расширении корпоративных сетей. Мощности устройства позволяют осуществлять одновременную обработку трафика со всех портов на канальной скорости без какой-либо потери пакетов.

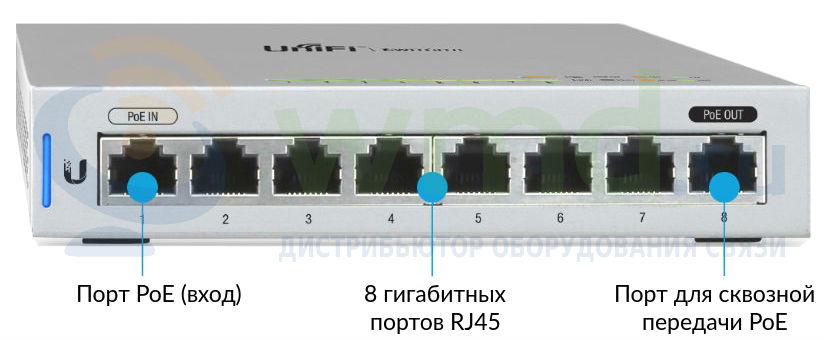

Особенности 8 гигабитных портов RJ45 1 порт для сквозной передачи PoE (PoE Passthrough)* Внутренняя пропускная способность: 8 Гбит/с Общая внутренняя пропускная способность: 16 Гбит/с Скорость обработки пакетов: 11,9 млн пак/с Максимальное энергопотребление: 12 Вт Питание по PoE или через Jack Доступен комплект из одного (Single-Pack) и пяти (5-Pack) устройств (блок питания и кабель питания не входят в поставку для 5-Pack)

* Его выходное напряжение и мощность напрямую зависят от входной мощности.

Статья "Корпоративная система UniFi"

PoE

Питание US-8 может быть осуществлено посредством 802.3af/at, Passive PoE 48 В, или с помощью блока питания (в комплекте). При запитывании коммутатора по PoE 802.3at или штатным блоком питания, порт 8 поддерживает сквозную передачу PoE 48 В (по 2 парам) для подачи питания до 12 Вт.

Питание на входе	Сквозная передача PoE
802.3af	Без раздачи PoE
802.3at	Раздача 802.3af
Штатный блок питания	Passive PoE (48 В)



Универсальный монтаж

Коммутатор имеет следующие варианты монтажа: Настенное размещение. Закрепите коммутатор на вертикальной поверхности с помощью креплений для настенного монтажа (в комплекте). Вы можете расположить UniFi Switch так, чтобы его порты смотрели в любом из четырех направлений: вверх, вниз, влево или вправо. Настольное размещение. Поставьте устройство на ровную, горизонтальную поверхность — стол. Встроенные нескользящие резиновые ножки коммутатора помогут надёжно зафиксировать его на месте.

Антивандальный разъём
Подсоедините замок к слоту безопасности на боковой панели коммутатора с целью предотвращения кражи.

 Совместимость с точками доступа UniFi и видеокамерами UniFi G3 Video Camera

Примечание.
^* Функция сквозной передачи PoE поддерживается точками доступа UAP-AC-IW, UAP-AC-IW-PRO и UAP-IW-HD при питании от любого из перечисленных коммутаторов, кроме US-8 и US-8-60W.

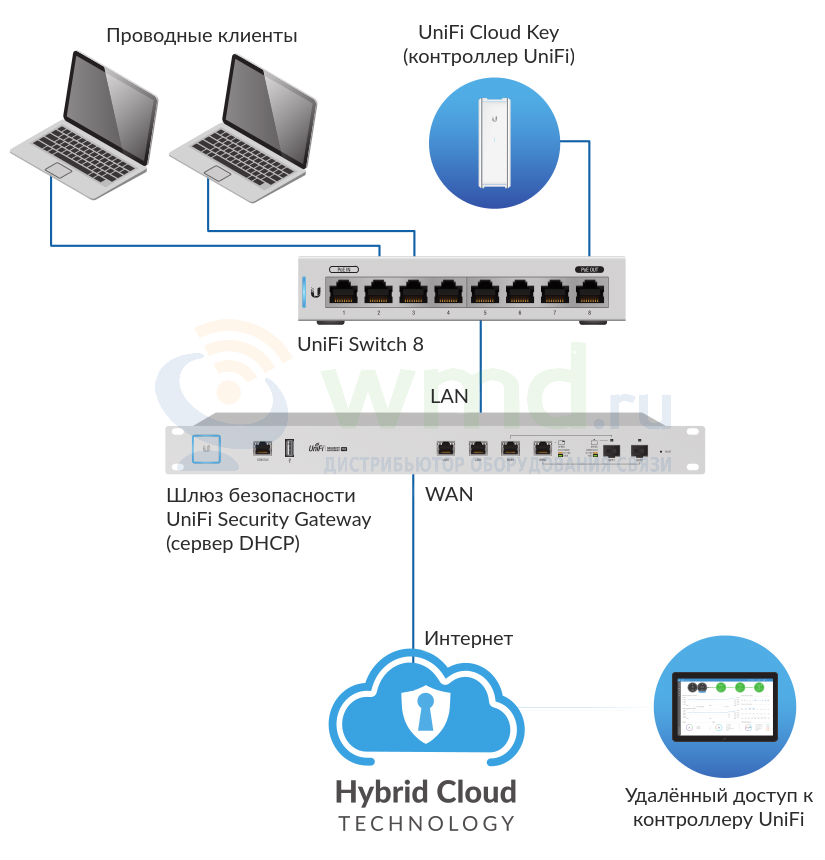

Пример использования



Программное обеспечение UniFi Controller

Разработано для осуществления удобного централизованного управления. Даёт возможность администраторам настраивать и осуществлять мониторинг функций коммутатора UniFi Switch, а также других UniFi-устройств через графический интерфейс пользователя. UniFi Controller доступен для бесплатной загрузки на сайте производителя: www.ubnt.com. Никакой платы за отдельное ПО, лицензию или услуги техподдержки!

Управление несколькими площадками. Один UniFi Controller, запущенный в облаке, способен управлять несколькими площадками UniFi через централизованный интерфейс. Каждая из логически разделённых площадок имеет собственные инструменты сетевого мониторинга, конфигурацию, карты, статистику и аккаунты администратора.

Настройка коммутации. Вы можете получить доступ к любому управляемому коммутатору UniFi через UniFi Controller для настройки различных функций:

• рабочий режим для каждого порта (коммутирование, зеркалирование или агрегирование);
• конфигурирование сети и настройка VLAN;
• сервисы Jumbo-кадра и управления потоком;
• сетевые параметры;
• Storm control на каждом порту;
• настройка протокола Spanning tree;
• управление 802.1x и RADIUS VLAN;
• отладочный терминал для интерфейса командной строки.

Состояние портов. Вы также можете просматривать информацию о состоянии каждого порта:

• скорость соединения и режим дуплекса;
• скорость передачи и приёма данных;
• настройка сети / VLAN.

Конфигурация устройств. На экране «Devices» отображаются обнаруженные контроллером устройства UniFi. Вы можете получить доступ к каждому управляемому устройству для детальной информации и настройки.
Статистика коммутации. На экране «Switch Statistics» выводится графический анализ пропускной способности сети LAN для каждого порта на выбранном коммутаторе. Здесь же отображается LAN-, WLAN- и интернет-трафик, в том числе сведения о нарушении в работе используемых протоколов (требуется применение шлюза безопасности UniFi Security Gateway).
Аналитика. С помощью фильтра "Switch Stats" на экране "Insights" показывается информация о коммутаторах UniFi Switch: их состоянии, портах, PoE и трафике.

Бесшовная интеграция

Один UniFi Controller, запущенный в облаке, способен управлять несколькими площадками UniFi через централизованный интерфейс. Каждая из логически разделённых площадок имеет собственные инструменты сетевого мониторинга, конфигурацию, карты, статистику и аккаунты администратора.

Технические характеристики

Размеры	148 x 99,5 x 30,7 мм
Вес	432 г
Корпус	Сталь SGCC
Внутренняя пропускная способность	8 Гбит/с
Совокупная пропускная способность портов	16 Гбит/с
Скорость обработки пакетов	11,9 млн пак/с
Максимальное энергопотребление	12 Вт (без учёта раздачи PoE)
Сетевые интерфейсы	8х 10/100/1000 Мбит/c RJ45
Интерфейс управления	Внутриполосное управление через порты Ethernet
Светодиодные индикаторы	PoE (порт 8), Скорость / Состояние соединения / Активность соединения (все порты)
Защита от электростатического разряда/электромагнитного импульса	Воздушная: ±24 кВ Контактная: ±24 кВ
Температура окружающей среды рабочая	-5.. +45 °C
Влажность окружающей среды рабочая	5.. 95% без конденсата
Испытание на шок и вибрацию	ETSI300-019-1.4 Standard

Питание

Тип питания на входе	1x 48 В DC, макс. 1,25 A 1х Вход PoE, 802.3 af/at (пины: 1, 2 (+); 3, 6 (-))
Диапазон входного напряжения	DC: 48 В Режим 48 В: 56–40 В
Максимальная мощность Passive PoE на порту	Режим PoE 1: 12 Вт @ 802.3at  Режим PoE 2: 12 Вт @ 48 В  Режим DC Input: 12 Вт @ 48 В
Интерфейс PoE (вход) — порт 1	Режим PoE 1: 802.3af/at (пины: 1, 2 (+); 3, 6 (-))  Режим PoE 2: 48 В (питание по 2 парам — пины: 4, 5 (+); 7, 8 (-))
Интерфейс PoE (выход) — порт 8	Режим PoE 1: 48 В (пины: 1, 2 (+); 3, 6 (-))  Режим PoE 2: Passive PoE 48 В (питание по 2 парам — пины: 4, 5 (+); 7, 8 (-)) Режим входа, Jack DC: DC Passthrough (пины: 1, 2 (+); 3, 6 (-))
Штатный блок питания	AC / DC, внешний, 48 В, 0,5 A

Комплект поставки

Коммутатор	1 шт.
Крепёжные винты	2 шт.
Дюбели	2 шт.
Блок питания	1 шт.
Кабель питания	1 шт.
Руководство по быстрой установке	1 шт.
