RF elements UltraDish TP 550

Устройство разработано для CPE и PtP соединений. Отражатель антенны изготовлен из литого алюминия, что обеспечивает ему максимально ровную форму. Фирменный разъём TwistPort соединяет радиомодули с антеннами с минимальными потерями, а также обеспечивает быструю установку и простое обслуживание устройств.

Устанавливать антенну очень легко — её монтаж чрезвычайно прост и обеспечивает быстрое развёртывание для крупномасштабных проектов. Инновационное крепление антенны подходит для широкого диапазона диаметров мачты и позволяет легко менять монтаж с левостороннего на правосторонний. Всё, что вам понадобится для монтажа — это шестигранный ключ.

Особенности и основные качества

Направленная параболическая антенна с высоким коэффициентом усиления и коннектором TwistPort. Антенна является узконаправленной и обладает сниженным уровнем боковых лепестков, что обеспечивает высочайшую производительность и позволяет также размещать её в местах с повышенной зашумлённостью.
Антенна UltraDish TP работает, подавляя боковые лепестки, что уменьшает количество помех и позволяет установить устройство в местах с повышенной зашумлённостью. Высокий показатель усиления достигает за счёт фокусирования сигнала, передаваемого через быстро фиксирующийся радиоволновод TwistPort.
Вы можете использовать все преимущества системы, построенной за счёт использования TwistPort и самой антенны, в широкополосном доступе при подключении адаптеров второй версии. Переходники TwistPort V2 покрывают сверхширокополосный спектр: 5180–6400 МГц.
TwistPort — быстро фиксирующийся радиоволновод, который соединяет радиомодули с антеннами с минимальными потерями. Устройство обладает оригинальной конструкцией и устанавливает новые стандарты наружного беспроводного оборудования по части производительности, масштабируемости, простоты использования и развёртывания.
Антенны UltraDish TP можно использовать с любыми радиоустройствами, имеющими разъём TwistPort или с различными устройствами сторонних производителей, подключаемыми при помощи TwistPort Adaptor.

Работа без потерь

TwistPort Connector работает практически без потерь: в нём нет коаксильных радиочастотных коннекторов и кабелей, которые вызывают значительные потери сигнала. В сравнении с устройствами, использующими коаксильные коннекторы и кабели, потери при использовании TwistPort почти неизмеримы.

Новое понимание простоты установки

TwistPort — это новое понимание того, как можно легко установить устройство. Благодаря интеграции в одной структуре и механического и радиочастотного подключения, подсоединить радиоустройство к антенне очень просто — повернуть и защёлкнуть. И это можно сделать одной рукой.

Инновационная монтажная система

Крепление отделено от антенны и поэтому её установка проходит легко и быстро.

Шаг 1:  Установка кронштейна. Сначала установите кронштейн на мачту. В комплект поставки включены два комплекта винтов для монтажа на мачты с различными диаметрами. Кронштейн можно поворачивать и устанавливать как на левой, так и на правой стороне антенны.

Шаг 2: Регулировка антенны. Просто вставьте антенну в кронштейн и Вы сможете самостоятельно отрегулировать её положение по вертикали и горизонтали. После того, как Вы затянете винты, установка будет завершена. Вам потребуется всего один инструмент.

Технические характеристики

Разъём антенны	TwistPort — Быстросоединяемый разъём волновода
Тип антенны	Параболическая
Влагозащищённость	IP65
Допустимый диаметр мачты	22–80 мм
Температура окружающей среды рабочая	-40.. +60 °C
Сопротивление ветру	До 160 км/ч
Вес	3,7 кг
Размеры	567 х 567 х 315 мм
Максимальный угол наклона	± 25°
Усиление	27,5 дБи
Угол излучения в горизонтальной плоскости -6 дБ	Г 8° / В 8,5°
Угол излучения в вертикальной плоскости -6 дБ	Г 8,5° / В 8°
Угол излучения в горизонтальной плоскости -3 дБ	Г 6° / В 6,5°
Угол излучения в вертикальной плоскости -3 дБ	Г 6,5° / В 6°
Поляризация	Двойная линейная (вертикальная и горизонтальная)
Коэффициент обратного излучения	37 дБ
Совместимые беспроводные платформы	TwistPort Adaptor с TwistPort Connector SIMPER с TwistPort Connector

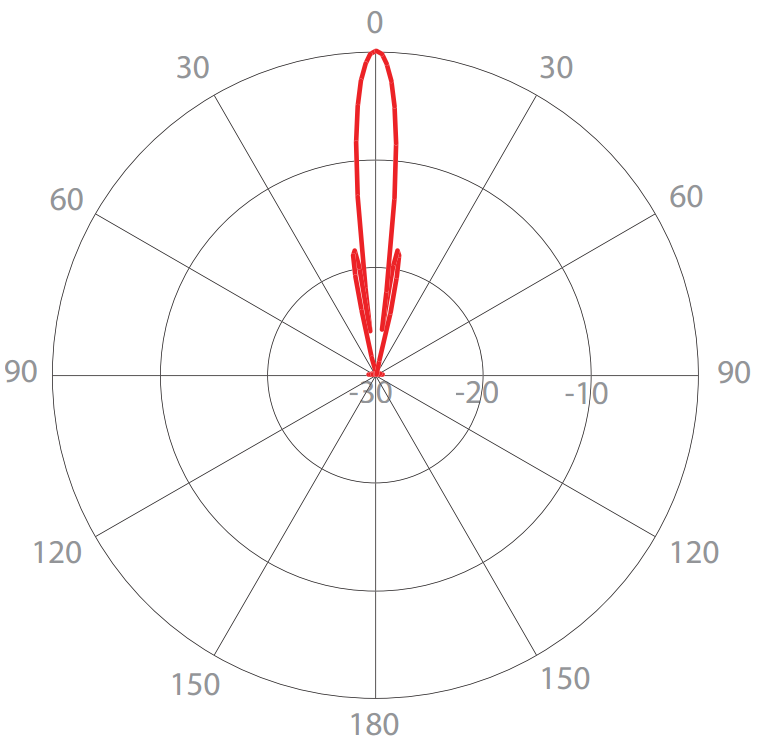

В горизонтальной плоскости при горизонтальной поляризации

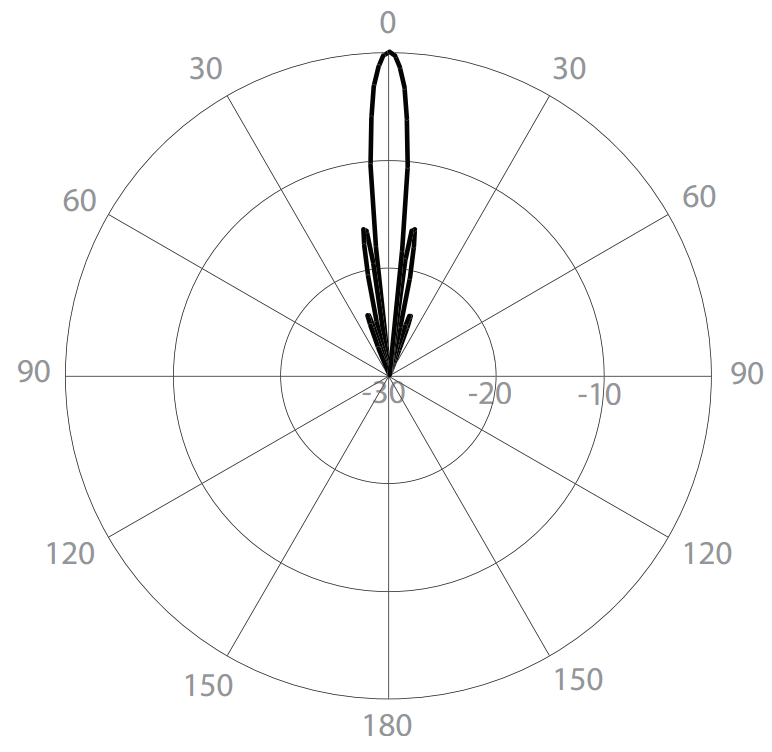

В горизонтальной плоскости при вертикальной поляризации

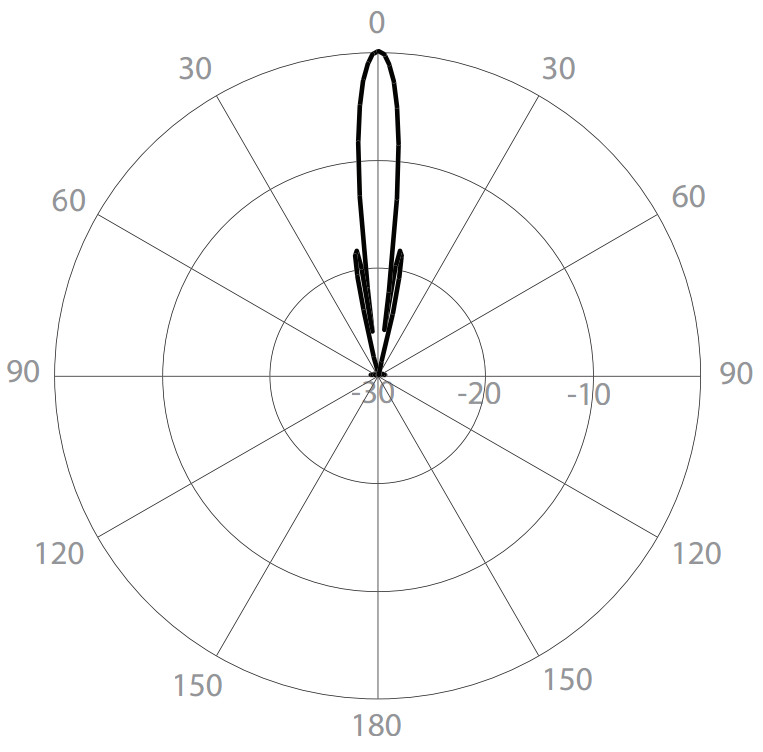

В вертикальной плоскости при горизонтальной поляризации
В вертикальной плоскости при вертикальной поляризации

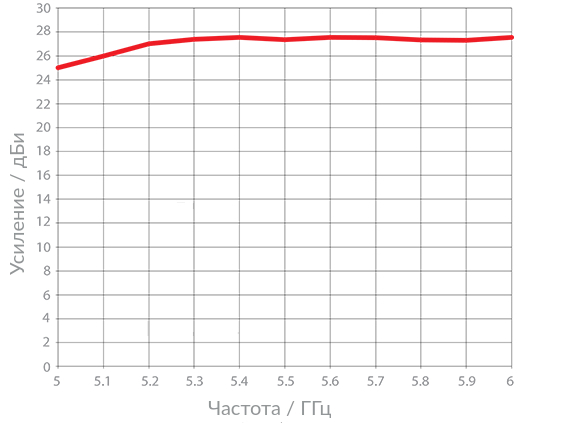

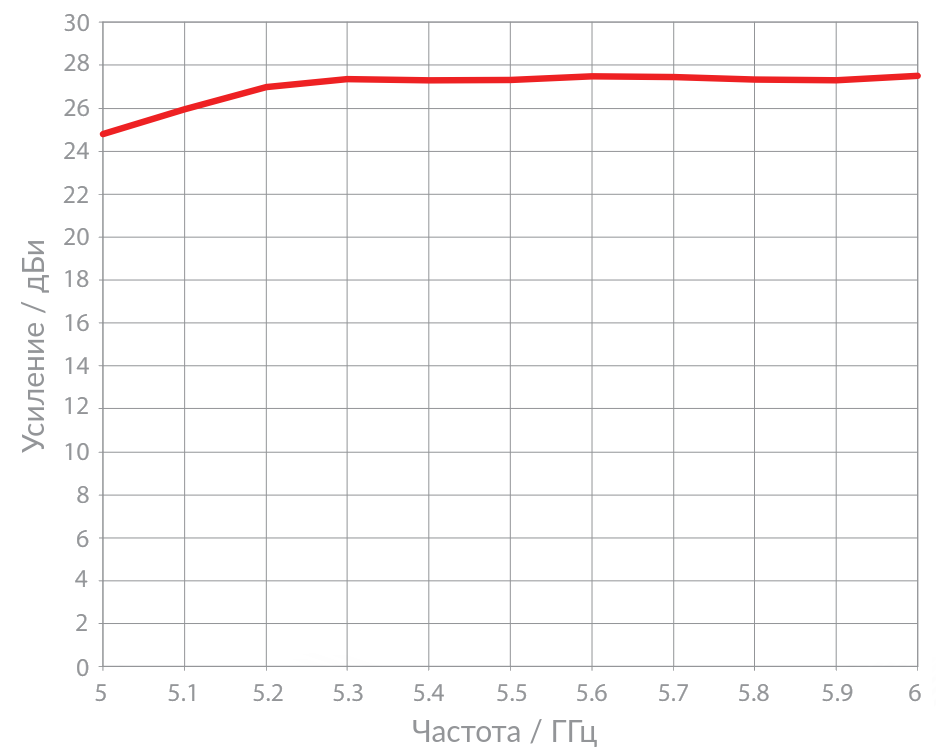

График усиления при горизонтальной поляризации

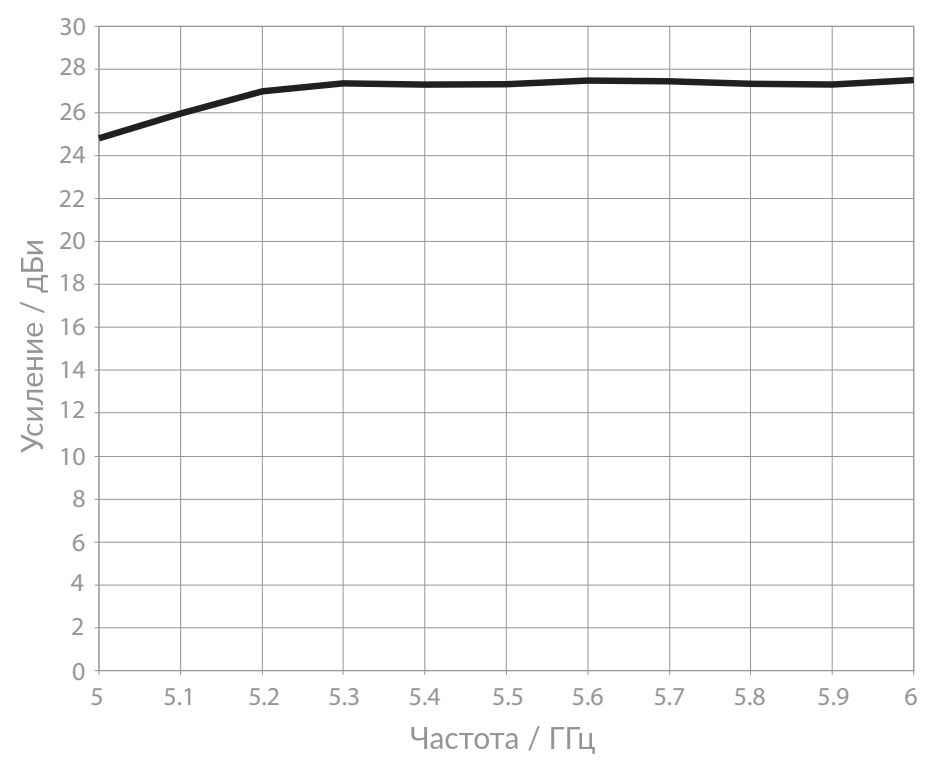

График усиления при вертикальной поляризации
