Wispen Грозозащита 1G-POE

Грозозащита 1G-POE спроектирована для защиты Ethernet-портов — с поддержкой PoE или без неё — от импульсных перенапряжений и подходит для линий связи со скоростью до 1 Гбит/с. Устройство оснащено герметичным корпусом (IP55), гермовводами для подсоединения кабеля и двумя IDC-разъёмами для надёжного подключения проводников витой пары. Для подключения экрана кабеля — FTP или STP — предусмотрены специальные винты.

Происходящие во время грозы электрические разряды — молнии — создают импульсы электромагнитного поля. Импульсы распространяются вокруг и при достижении кабеля "витая пара", подключённого к сетевому устройству, вызывают в нём повышение напряжения, что зачастую приводит к выходу устройства из строя. Грозозащита 1G-POE значительно повышает защищённость оборудования и отводит скачки напряжения, а также снижает амплитуды иных наведённых помех и снимает статический разряд. Применение грозозащиты Wispen улучшает устойчивость работы сетей и минимизирует расходы на новое оборудование и выезды монтажной бригады.

Грозозащита 1G-POE прошла испытания импульсами тока, подаваемыми по схеме «провод-земля». Для подачи импульсов использовался комбинированный генератор импульсных напряжений и токов. В режиме холостого хода генератор вырабатывает нормированный грозовой импульс напряжения 1,2/50 мкс амплитудой до 80 кВ, а в режиме срабатывания устройства защиты — импульсный ток 8/20 мкс амплитудой до 40 кА. Регистрация импульсов тока и падения напряжения на УЗИП производилось осциллографом TDS2022B с полосой пропускания 200 МГц, 2 Гвыб./с и FLUKE 199-202 с полосой пропускания 200 МГц, 2,5 Гвыб./с.

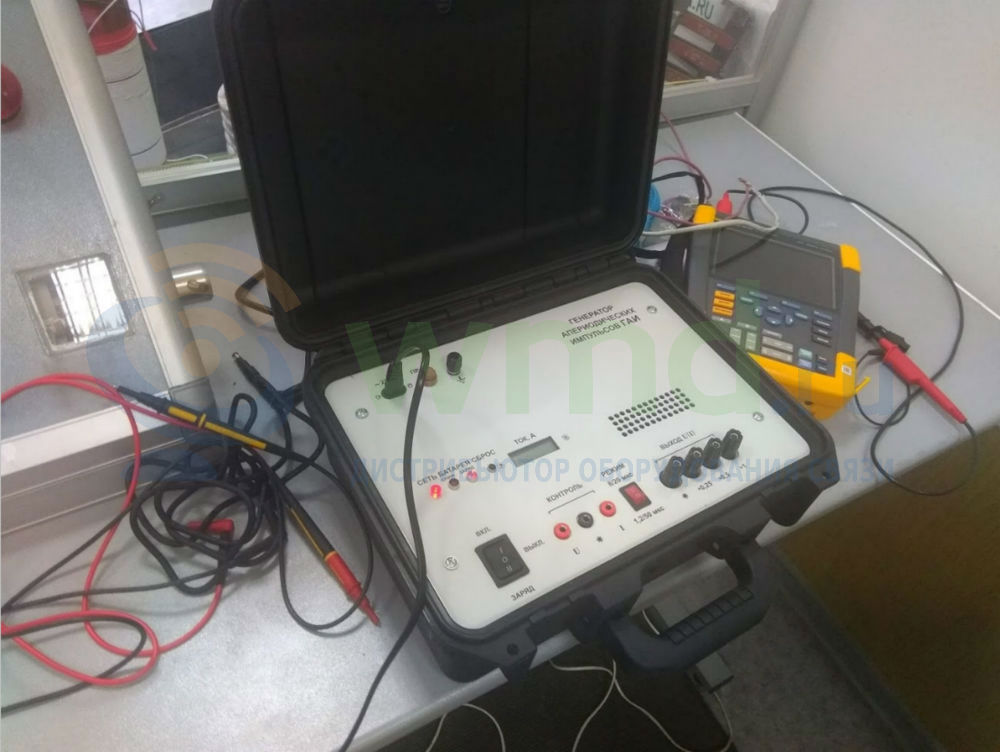

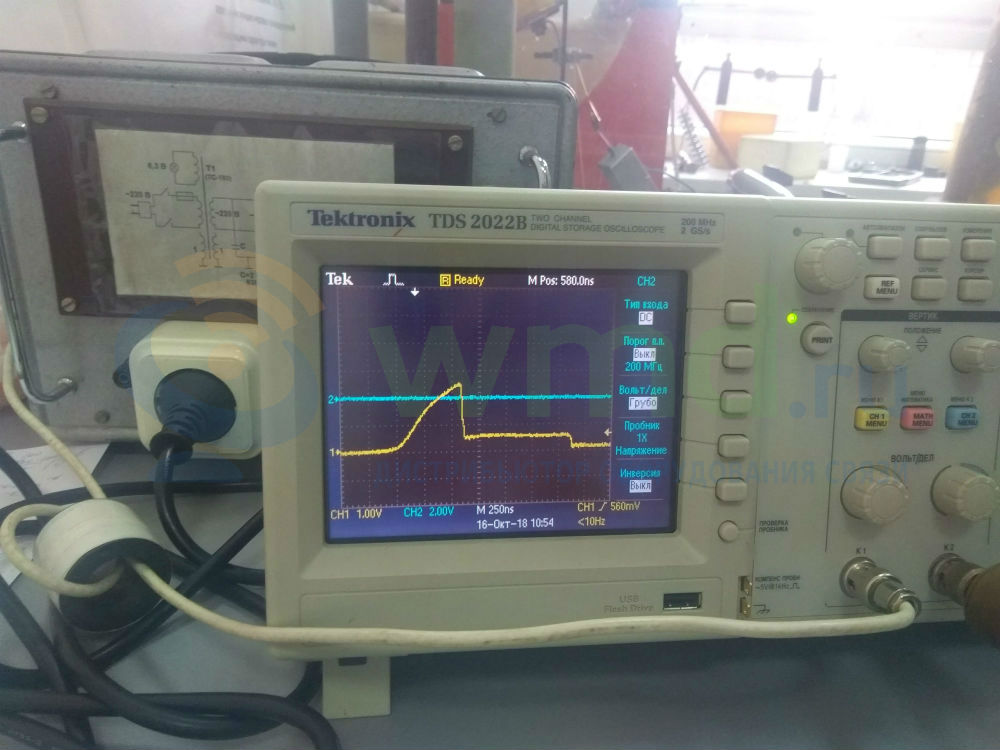

Фотографии измерительного оборудования

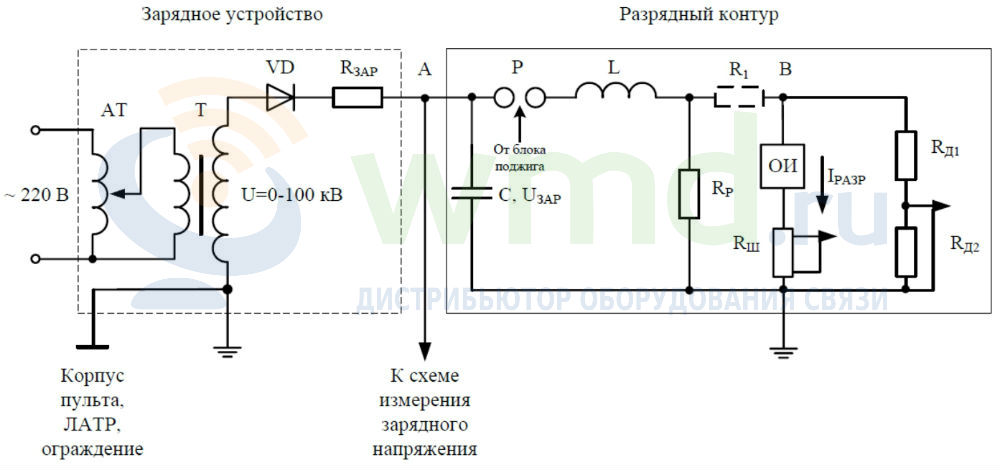

Схема комбинированного генератора: АТ – регулировочный автотрансформатор; Т – повышающий трансформатор; VD – выпрямитель; RЗАР – зарядное сопротивление; С – конденсаторная батарея; Р – разрядник; L – катушка индуктивности; RР – разрядное сопротивление; R1 – дополнительное сопротивление (устанавливается при испытаниях УЗИП); ОИ – объект испытаний; RШ – токовый шунт; RД1-RД2 – делитель напряжения

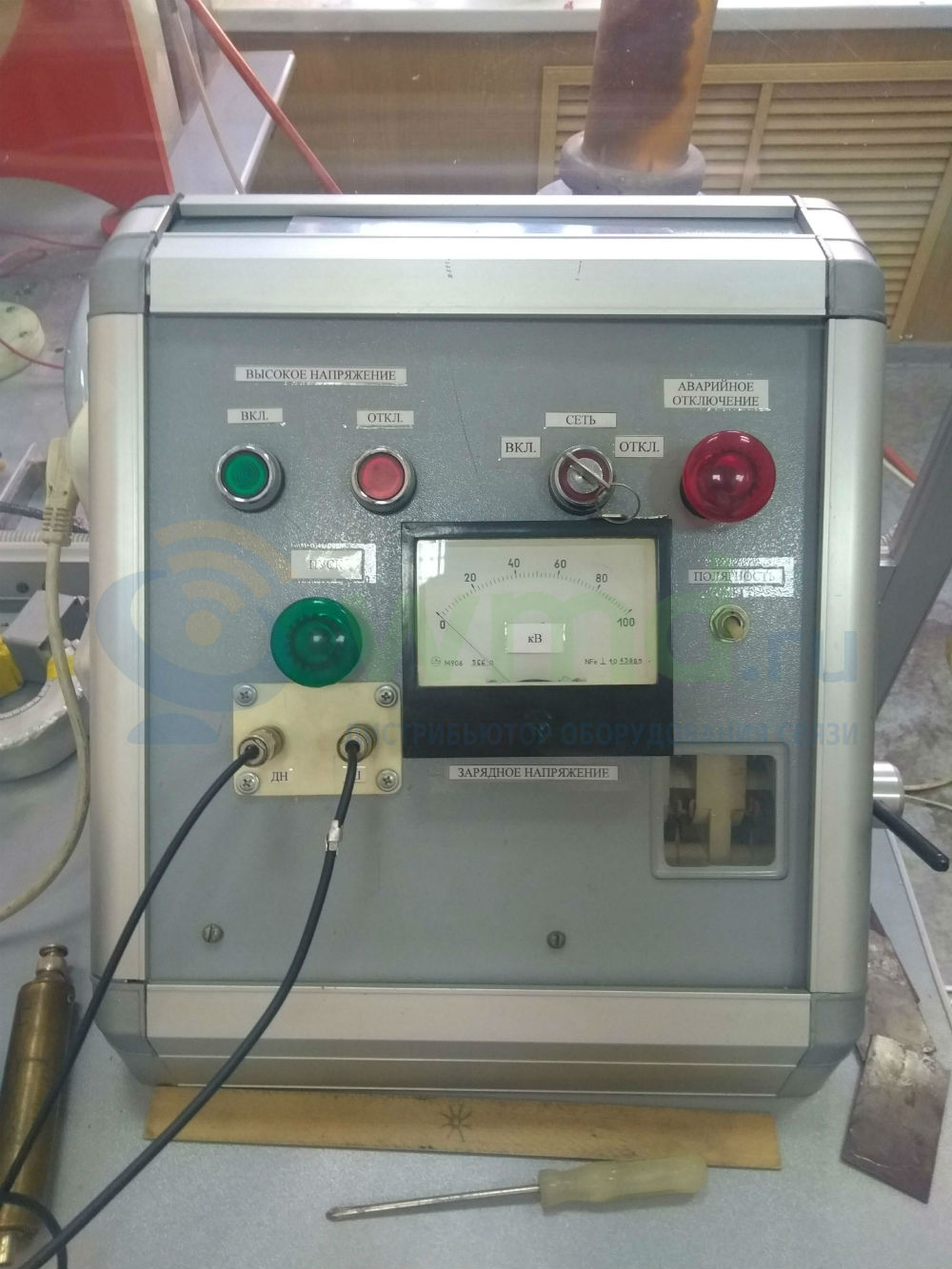

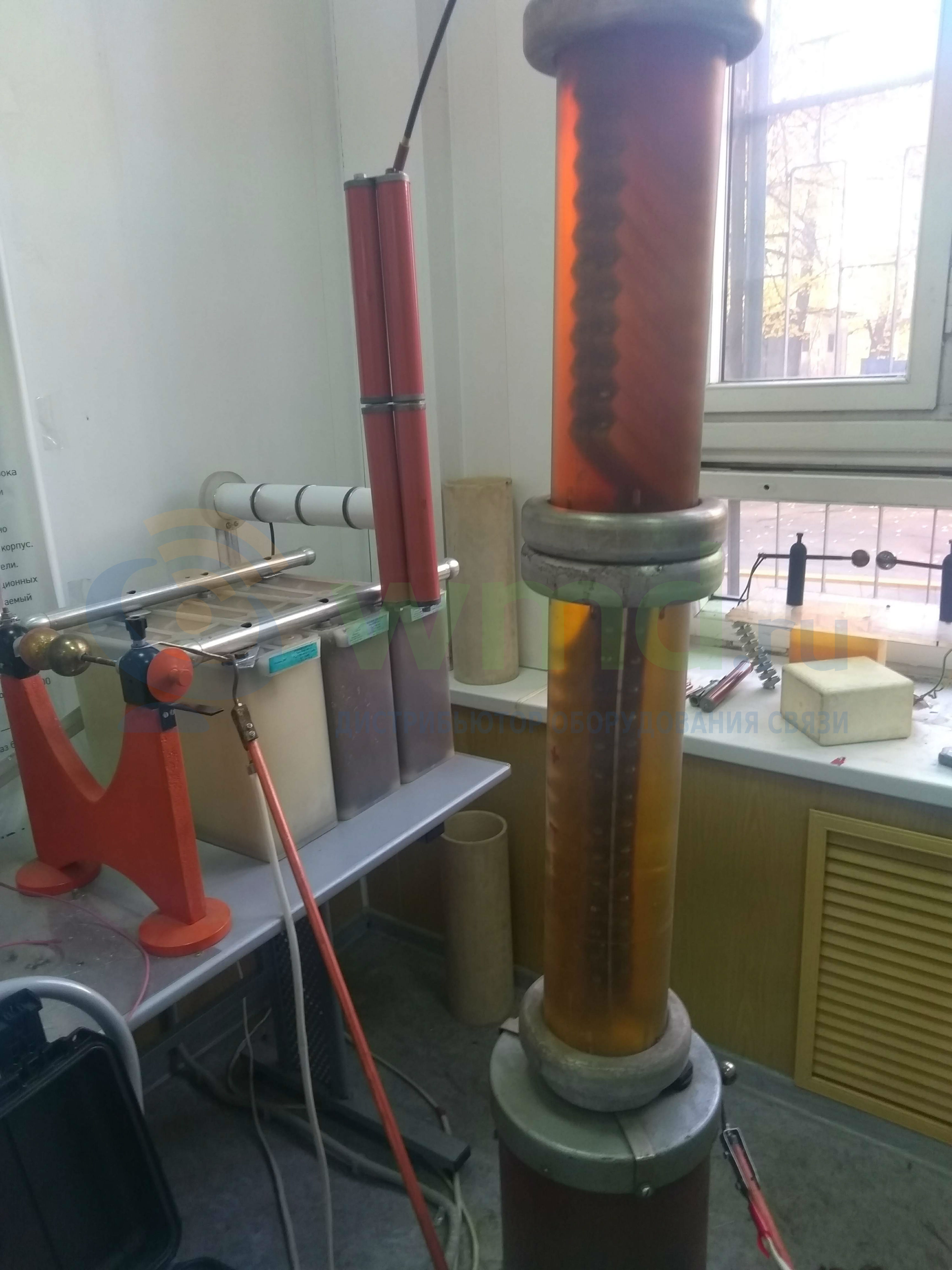

Фотографии комбинированного генератора

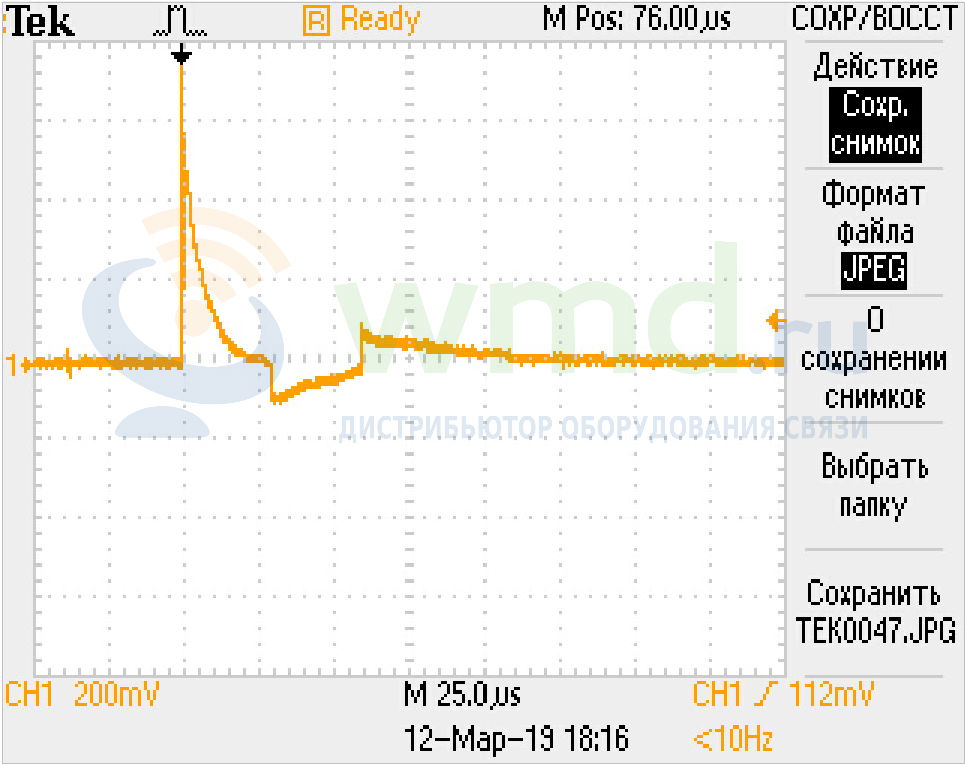

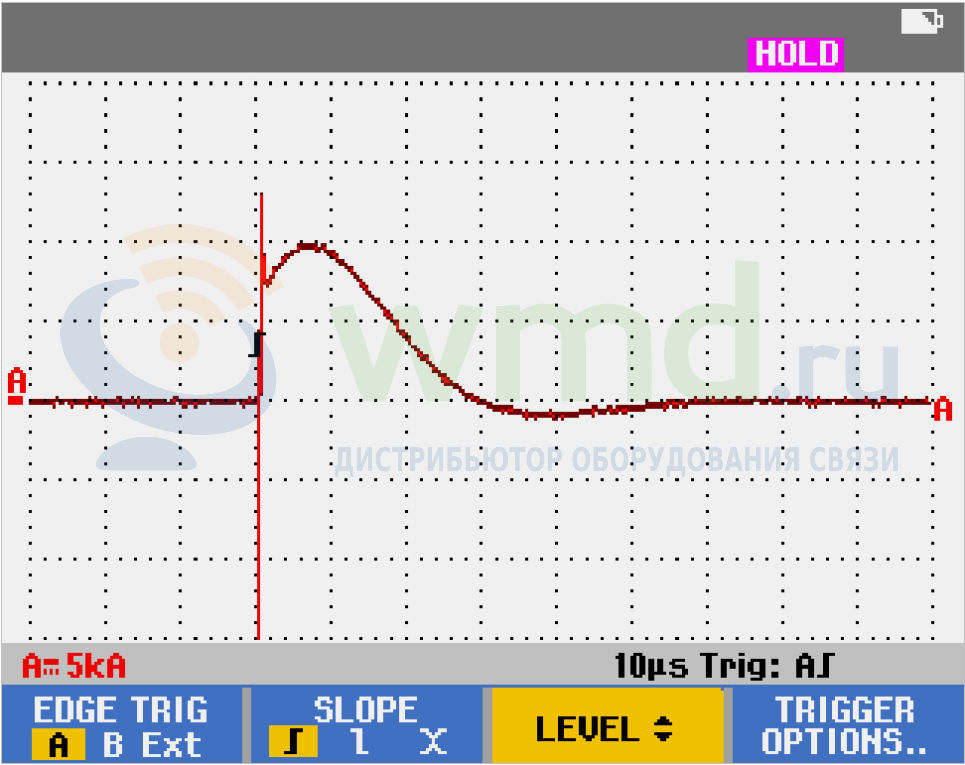

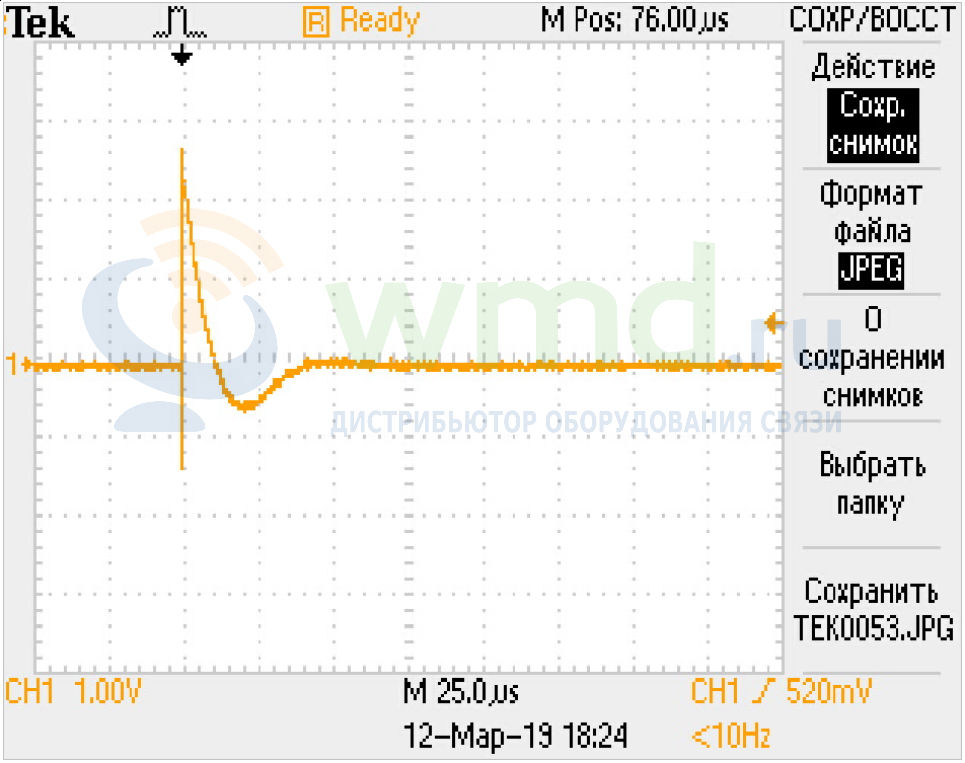

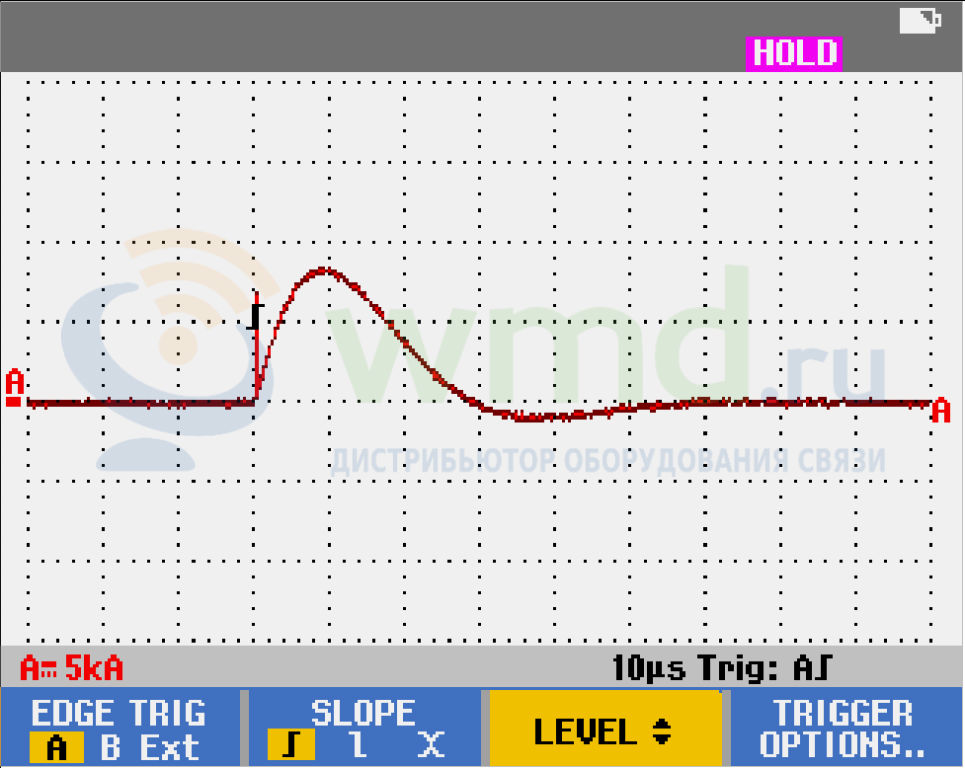

Генератор заряжался до напряжения 25000 В, затем происходил разряд. Разряд подавался по 8 проводникам витой пары UTP, подключённой ко входу грозозащиты. Разрядный ток составил 10000 А при форме импульса 8/20 мкс. На графиках ниже представлена информация об остаточном напряжении на выходе устройства и токе, который протекал в цепи заземления.
Цена деления 1 Восц / 38 В	Цена деления 1 Восц / 190 В
Примечание к осциллограммам: первый быстрый импульс (менее 1 мкс) на осциллограммах не рассматривается, так как это наводка на системе измерения от импульса системы «поджига» комбинированного генератора.

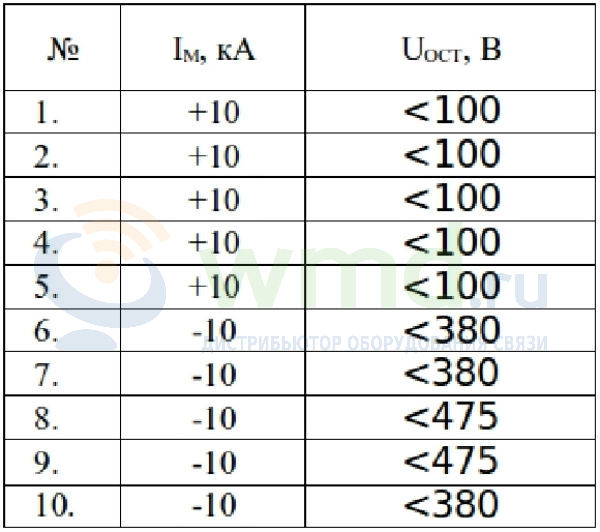

Для устройства была подана серия из 10 импульсов формой импульса 8 / 20 мкс с током 10 кА. Зарегистрированное остаточное напряжение на выходе грозозащиты приведено в таблице "Результаты испытаний импульсным током" (справа).

Грозозащита 1G-POE успешно прошла испытания и обеспечивает надёжную защиту сетевого оборудования.

Технические характеристики

Комплект поставки
