Ubiquiti EdgePoint R6

Компактный маршрутизатор линейки EdgeMAX разработан специально для решения проблемы низкого качества инсталляций провайдерского оборудования. Сочетает функции маршрутизации, доступные в устройствах EdgeMAX, с возможностями работы с оптическими сетями и раздачи питания. Он отлично заменяет дорогой и беспорядочный шкаф, устраняя затраты на лишнее оборудование и обслуживание. Прочный корпус для наружного использования позволяет устройству работать в суровых погодных условиях.

Мощные функции маршрутизации, такие как балансировка нагрузки и резервирование каналов — обеспечивают отказоустойчивость и повышение производительности для уличных беспроводных связей.

EdgePoint R6 может быть запитан посредством 24 В DC через разъём Terminal Block (клеммная колодка) или по технологии PoE. А сам способен раздавать 24 В Passive PoE для питания большинства устройств Ubiquiti.

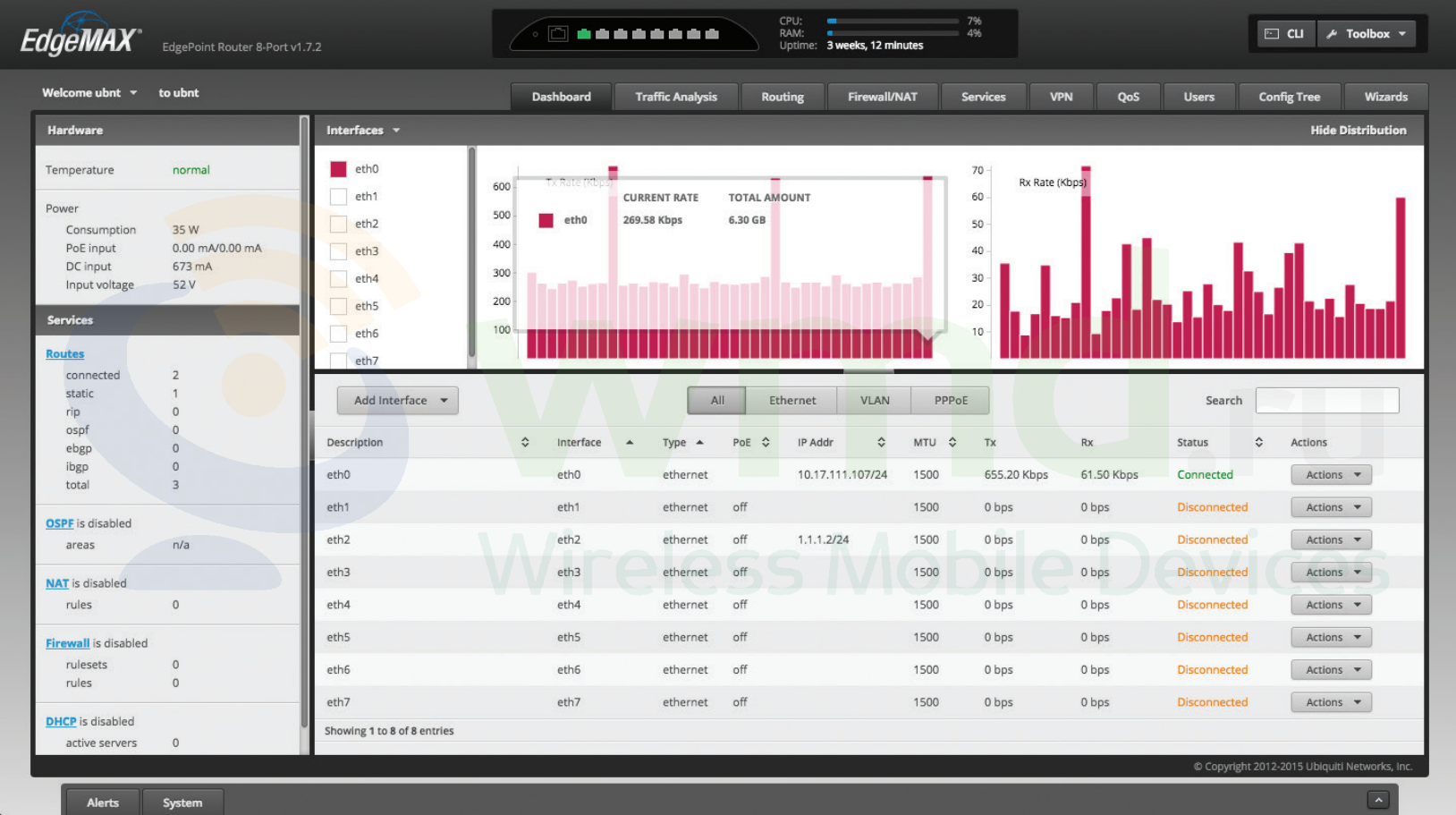

Интуитивный пользовательский интерфейс

EdgePoint обладает графическим пользовательским интерфейсом, разработанным для удобной настройки и управления. Доступный через сетевой порт и веб-браузер, он обеспечивает пользователя простым управлением с возможностью получать информацию о всех портах, наличии подключения, скорости и состоянии.

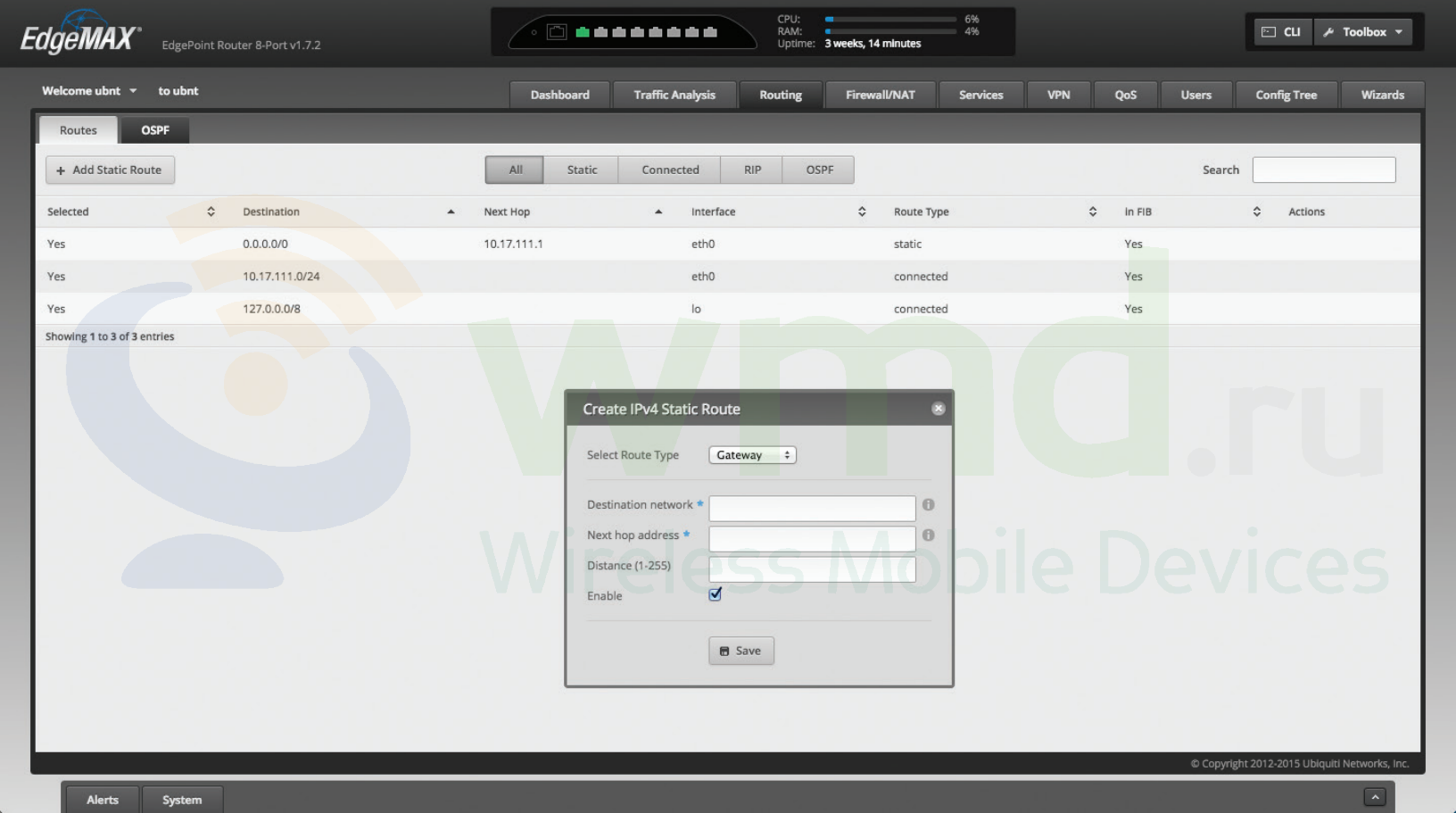

Настройка маршрутизации

EdgePoint R6 предлагает большой набор функций:

• VLAN интерфейсы для сегментации сети
• Статические маршруты и поддержка протоколов маршрутизации OSPF, RIP и BGP
• Правила безопасности Firewall и правила NAT
• Идентификация приложений при помощи DPI (технология накопления статистических данных, проверки и фильтрации сетевых пакетов по их содержимому)
• Сервисы DHCP
• QoS
• Администрирование сети и инструменты мониторинга
• Учётные записи для администратора и оператора
• Полная поддержка IPv6

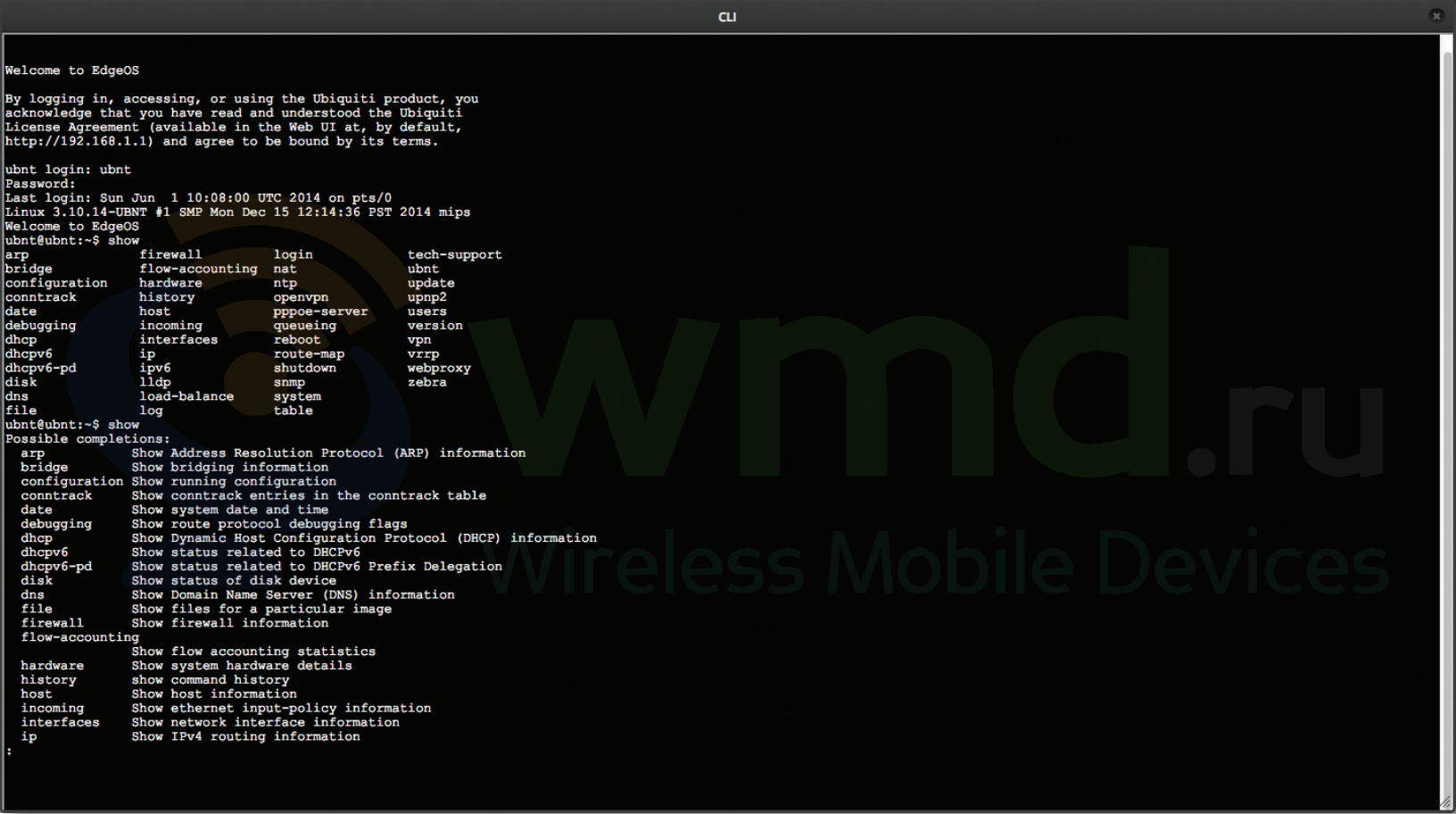

Интерфейс командной строки

Данный интерфейс позволяет свободно и быстро выполнять конфигурацию устройства при помощи командной строки и пользоваться следующими преимуществами:

• Конфигурация и мониторинг дополнительных функций для продвинутых пользователей
• Полный доступ к стандартным инструментам Linux и командам оболочки
• Интерфейс командной строки доступен через SSH, Telnet и графический интерфейс пользователя

Конструкция

EdgePoint R6 имеет 5 портов RJ45 Ethernet и 1 порт SFP.

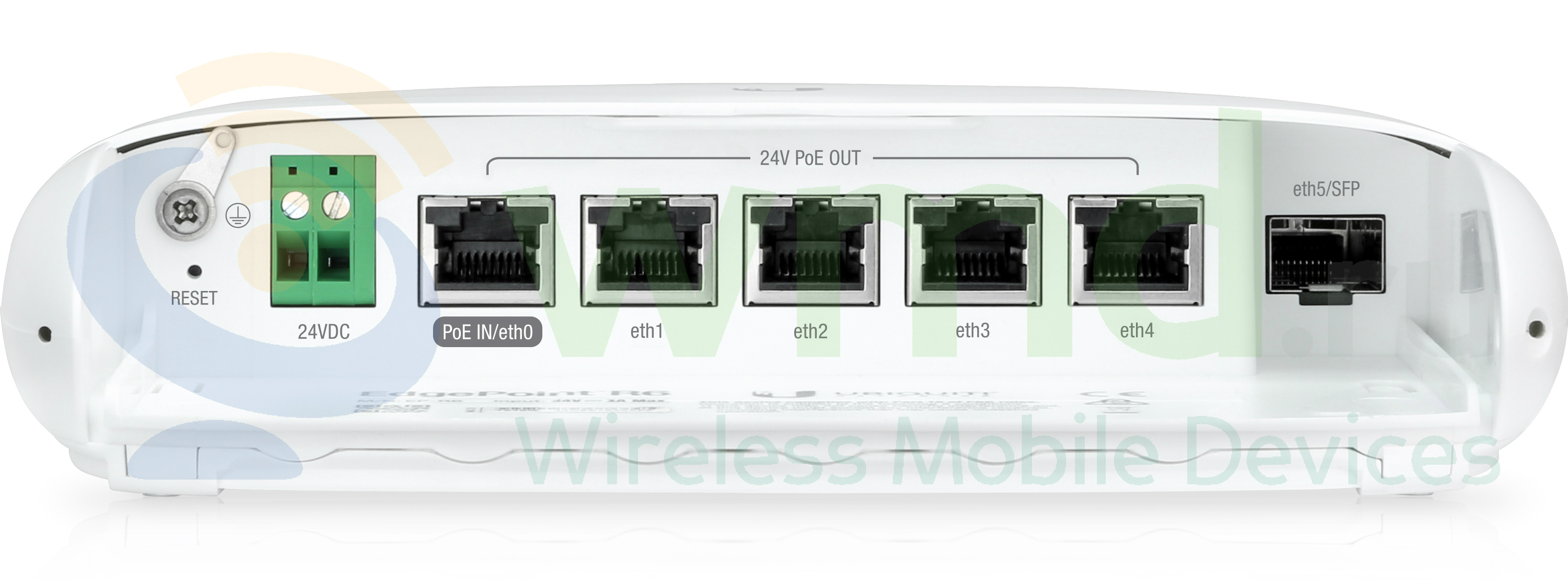

Нижняя панель

• Варианты входа питания
  • Клеммная колодка 24 В DC, 3 A
  • PoE в порт eth0
• 5х 24 В DC, 0,7 A Passive PoE
• 1 порт SFP

Технические характеристики

Размеры	188,6 x 177,1 x 49,8 мм
Вес	605 г
Минимальный рекомендуемый диаметр мачты	50 мм
Максимальное энергопотребление	7 Вт (без учёта раздачи PoE)
Питание (вход)	1х клеммная колодка DC или 1х RJ45 (eth0) (Защита от неправильной полярности только при клеммном питании; Диодная защита при любом способе питания)
Источник питания	Мин. 24 В, 0,3 A (без учёта раздачи PoE)
Входное напряжение	24 В DC, 3 A
Passive PoE (вход)	1х 24 В, 1.4 A, (пины: 1, 2, 4, 5 (+); 3, 6, 7, 8 (-)) Passive PoE, eth0 (не настраивайте порт eth0 в режим раздачи питания, если вы используете его для питания самого EdgePoint)
Passive PoE (выход)	5х 24 В, 0,7 A, (пины: 4, 5 (+); 7, 8 (-)) Passive PoE, eth0-eth4
Контроль питания	1х клеммная колодка DC, входная мощность 1х RJ45, eth0, входная мощность
Диапазон входного напряжения	16–26 В DC
Кнопка	Reset (сброс)
Светодиодные индикаторы	Power — Питание eth0-eth4 — Скорость/Соединение/Активность, PoE eth5/SFP — Скорость/Соединение/Активность
Порты Порт данных	5х 10/100/1000 Мбит/с RJ45 1х гигабитный SFP
Процессор	Двухъядерный MIPS1004Kc, 880 МГц с аппаратным ускорением обработки пакетов
ОЗУ	256 МБ DDR3-1600 RAM
Память	256 МБ NAND
Крепление на мачту	Да
Температура окружающей среды рабочая	-40.. +65 °C
Влажность	10.. 90% без конденсата

Возможности операционной системы EdgeOS

Интерфейс / Инкапсуляция	Ethernet 802.1q VLAN PPPoE GRE IP в IP Bridging Bonding (802.3ad)
Адресация	Статическая адресация IPv4/IPv6 DHCP / DHCPv6
Маршрутизация	Статические маршруты OSPF / OSPFv3 RIP / RIPng BGP (c поддержкой IPv6) IGMP Proxy
Безопасность	Основанный на ACL брандмауэр Зонально-основанный брандмауэр NAT DPI
VPN	IPSec между двумя пунктами и удалённый доступ OpenVPN между двумя пунктами и удалённый доступ PPTP удалённый доступ L2TP удалённый доступ PPTP-клиент
Сервисы	Сервер DHCP / DHCPv6 Ретрансляция DHCP / DHCPv6 Динамический DNS Пересылка DNS VRRP RADIUS-клиент Вэб-кеширование Сервер PPPoE
QoS	FIFO Stochastic Fairness Queueing Random Early Detection Token Bucket Filter Deficit Round Robin Hierarchical Token Bucket Ingress Policing
Управление	Пользовательский веб-интерфейс CLI (Console, SSH, Telnet) SNMP NetFlow LLDP NTP Протокол обнаружения UBNT Логирование

Комплект поставки

Маршрутизатор	1 шт.
Металлический хомут	1 шт.
Блок питания Gigabit PoE (24 В, 1,25 А) с крепёжной пластиной	1 шт.
Кабель питания	1 шт.
Руководство по быстрой установке	1 шт.
