Ubiquiti EdgePoint R8

Компактный уличный маршрутизатор линейки EdgeMAX разработан специально для решения проблемы низкого качества инсталляций провайдерского оборудования. Сочетает функции маршрутизации, доступные в устройствах EdgeMAX, с возможностями работы с оптическими сетями и раздачи питания.

Одной из особенностей устройства является FiberProtect (технология усиленной защиты волокон), которая значительно сокращает сбои, вызванные электростатическими разрядами, электромагнитные помехи, заметно повышает качество сигнала при передаче данных и объединяет несколько участков, построенных с помощью медного провода, в один оптический для создания подключений на большие расстояния.

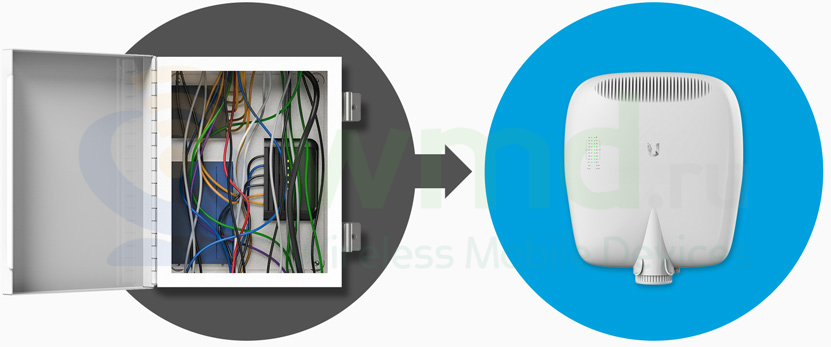

Маршрутизатор прекрасно устраняет помехи, а также необходимость в установке дорогих шкафов, постороннего оборудования и поддержке дополнительного обслуживания.

Прочный корпус отлично приспособлен для наружного использования, что позволяет ему выдерживать ветровые нагрузки, а также дождь и снег. При этом кабели питания и оптоволоконный кабель прокладываются в изоляционной трубке, которая надёжно крепится к специальному вводу устройства EdgePoint. При желании, изоляционную трубку можно поменять на свою собственную.

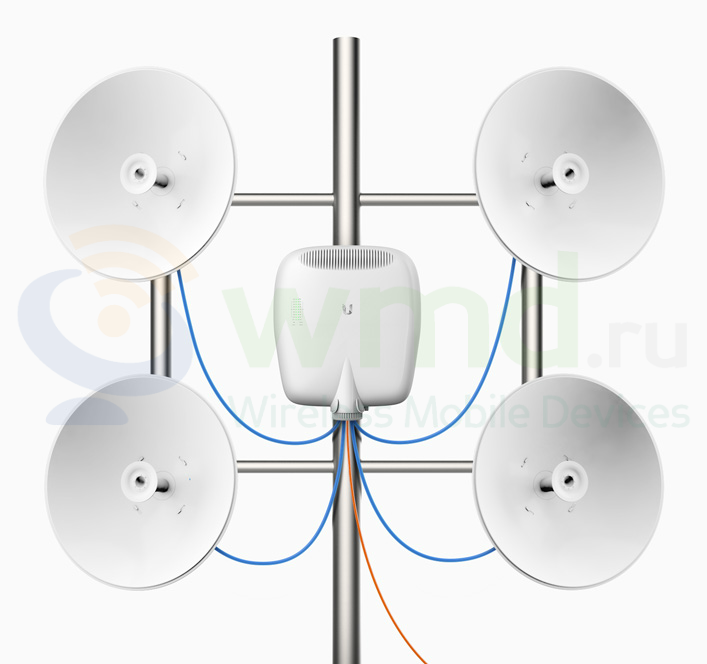

Мощные функции маршрутизации, такие как балансировка нагрузки и резервирование каналов — обеспечивают отказоустойчивость и повышение производительности для уличных беспроводных связей.

Устройство EdgePoint R8 может быть запитано посредством 54 В DC через разъём Terminal Block (клеммная колодка) или по технологии PoE, а само способно раздавать 24 / 54 В Passive PoE для питания всех продуктов Ubiquiti, в том числе линейки airFiber и airMAX.

Интуитивный пользовательский интерфейс

EdgePoint обладает графическим пользовательским интерфейсом, разработанным для удобной настройки и управления. Доступный через сетевой порт и веб-браузер, он обеспечивает пользователя простым управлением с возможностью получать информацию о всех портах, наличии подключения, скорости и состоянии.

Настройка маршрутизации

EdgePoint R8 предлагает большой набор функций:

• VLAN интерфейсы для сегментации сети
• Статические маршруты и поддержка протоколов маршрутизации OSPF, RIP и BGP
• Правила безопасности Firewall и правила NAT
• Идентификация приложений при помощи DPI (технология накопления статистических данных, проверки и фильтрации сетевых пакетов по их содержимому)
• Сервисы DHCP
• QoS
• Администрирование сети и инструменты мониторинга
• Учётные записи для администратора и оператора
• Полная поддержка IPv6

Интерфейс командной строки

Данный интерфейс позволяет свободно и быстро выполнять конфигурацию устройства при помощи командной строки и пользоваться следующими преимуществами:

• Конфигурация и мониторинг дополнительных функций для продвинутых пользователей;
• Полный доступ к стандартным инструмента Linux и командам оболочки;
• Интерфейс командной строки доступен через последовательный консольный порт, SSH, Telnet и графический интерфейс пользователя.

Конструкция

EdgePoint R8 имеет 6 портов Ethernet и 2 комбинированных порта RJ45/SFP.

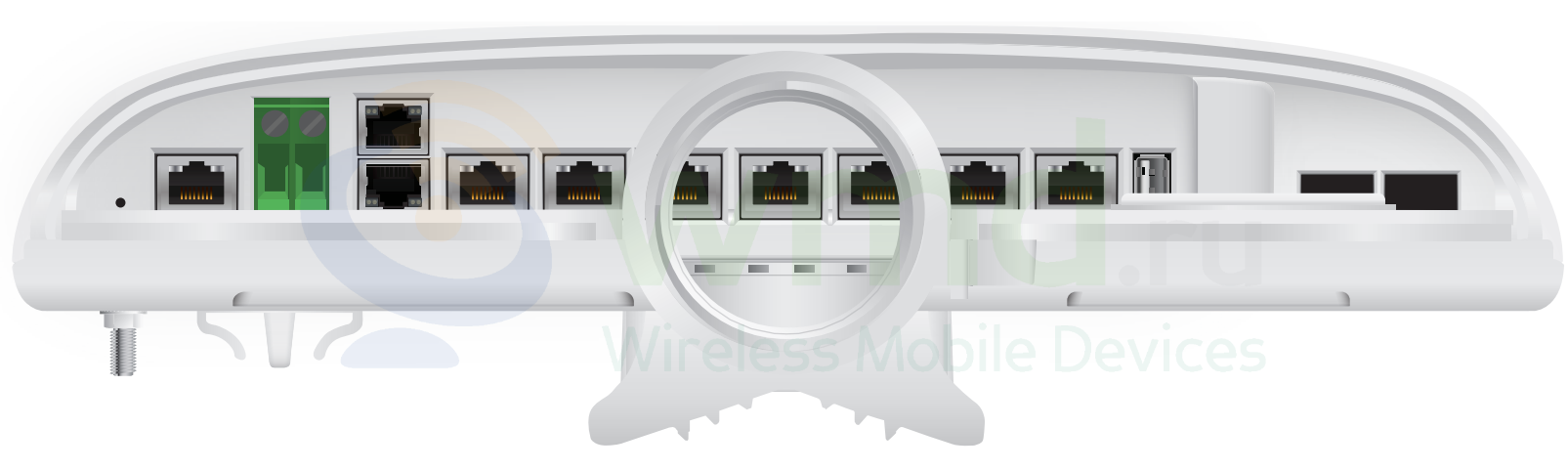

Нижняя панель

• Варианты входа питания

  • Клеммная колодка 54 В DC, 6 A
  • Два способа питания (через клемму или порт Ethernet)

• 1 консольный порт
• Порты данных

  • 6 портов RJ45
  • 2 комбинированных порта RJ45/SFP

9 портов RJ45 с поддержкой PoE:

• Питание
  • 1 порт 54 В, 1,5 A (без данных)
  • 1 порт 54 В, 1,5 A

• Раздача PoE
  • 2 порта 54 В или 24 В, 1,4 A Passive PoE
  • 5 портов 24 В, 0,7 A Passive PoE

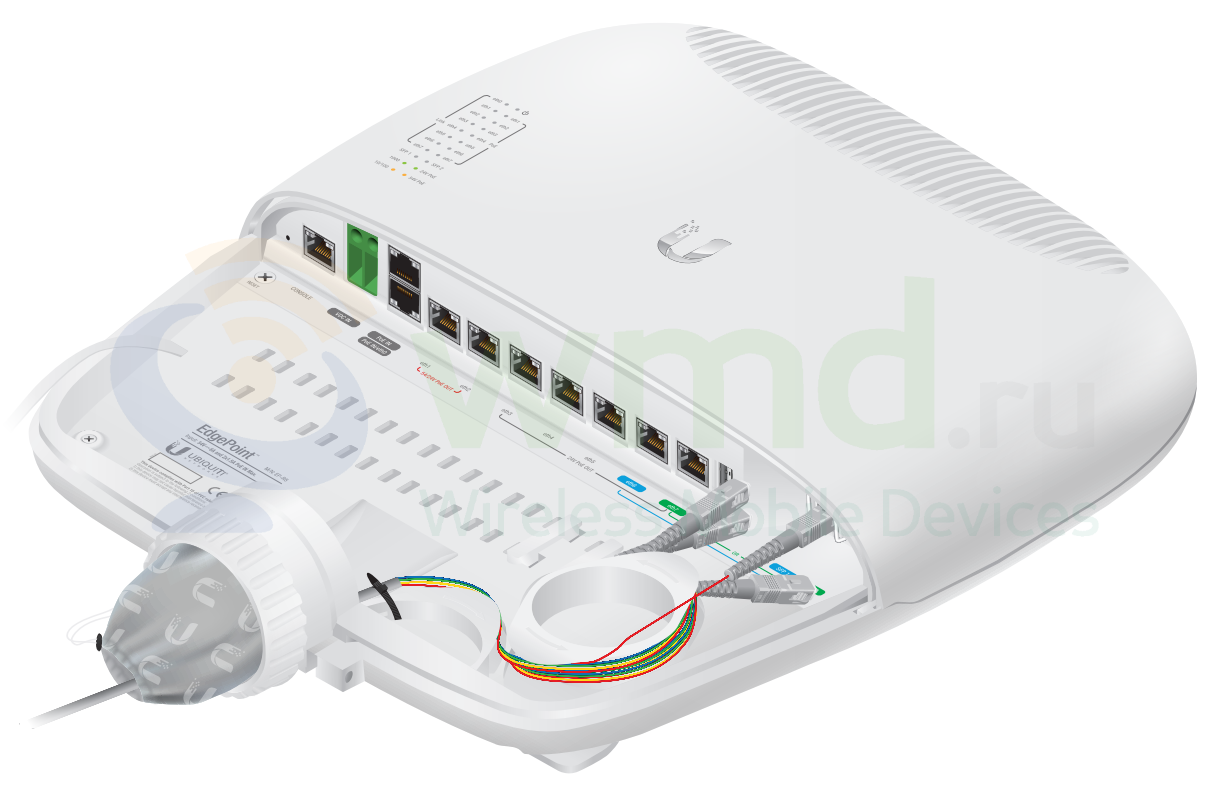

Защита кабеля

• Снятие напряжения оптоволоконных кабелей при помощи специального фиксатора
• Изоляционная трубка и возможность устанавливать собственную изоляцию (дополнительная изоляция не входит в комплект поставки)
• Прорези под кабельные стяжки (в комплект поставки стяжки не входят)

Задняя панель

• Крепёжная лента, облегчающая установку устройства
• Слот для подключения PicoStation M2 HP (не входит в комплект) для обеспечения беспроводного управления
• Крепёж на мачту (крепёж на стену также входит в комплект)
• Выход заземления

Технические характеристики

Размеры	326,6 x 382,7 x 88,8 мм — без крепления 326,6 x 382,7 x 105,5 мм — с креплением
Вес	3,4 кг — без крепления 3,8 кг — с креплением
Корпус	Литой под давлением алюминиевый сплав и УФ-стойкий поликарбонат
Максимальное энергопотребление	40 Вт (без учёта раздачи PoE)
Питание (вход)	1х клеммная колодка DC или 2х RJ45 (PoE In или eth0) (Защита от неправильной полярности только при клеммном питании; Диодная защита при любом способе питания)
Источник питания	Мин. 54 В / 0,8 A (без учёта раздачи PoE)
Входное напряжение	54 В DC, 6 A
Passive PoE (вход)	2х 54 В / 1,5 A, (пины: 1, 2, 4, 5 (+); 3, 6, 7, 8 (-)) Passive PoE, eth0 и PoE In (PoE In — только DC, без данных)
Passive PoE (выход)	2х 54 В или 24 В / 1,4 A, (пины: 1, 2, 4, 5 (+); 3, 6, 7, 8 (-)) Passive PoE, eth1-eth2 5х 24 В / 0,7 A, (пины: 4, 5 (+); 7, 8 (-)) Passive PoE, eth3-eth7
Контроль питания	1х клеммная колодка DC, входная мощность 2х RJ45, PoE In и eth0, входная мощность
Диапазон входного напряжения	42–56 В DC
Кнопка	Reset (сброс)
Светодиодные индикаторы	eth0 — Скорость/Соединение/Активность eth1-eth7 — Скорость/Соединение/Активность, PoE SFP — Скорость/Соединение/Активность
Порты Serial Console PoE In Порт данных	1х RJ45 Serial 1х RJ45 6х 10/100/1000 Мбит/с 2х 10/100/1000 Мбит/с RJ45/SFP
Процессор	Двухъядерный MIPS64, 600 МГц с аппаратным ускорением обработки пакетов
ОЗУ	2 ГБ DDR3-1600 RAM
Память	4 ГБ
Крепление на мачту/стену	Да
Температура окружающей среды рабочая	-40.. +65 °C
Влажность окружающей среды рабочая	10.. 90 % без конденсата



Возможности операционной системы EdgeOS

Интерфейс / Инкапсуляция	Ethernet 802.1q VLAN PPPoE GRE IP in IP Bridging Bonding (802.3ad)
Адресация	Статическая адресация IPv4/IPv6 DHCP/DHCPv6
Маршрутизация	Статические маршруты OSPF/OSPFv3 RIP/RIPng BGP (c поддержкой IPv6) IGMP Proxy
Безопасность	Основанный на ACL брандмауэр Зонально-основанный брандмауэр NAT DPI
VPN	IPSec между двумя пунктами и удалённый доступ OpenVPN между двумя пунктами и удалённый доступ PPTP удалённый доступ L2TP удалённый доступ PPTP-клиент
Сервисы	Сервер DHCP / DHCPv6 Ретрансляция DHCP / DHCPv6 Динамический DNS Пересылка DNS VRRP RADIUS-клиент Вэб-кеширование
QoS	FIFO Stochastic Fairness Queueing Random Early Detection Token Bucket Filter Deficit Round Robin Hierarchical Token Bucket Ingress Policing
Управление	Пользовательский веб-интерфейс CLI (Console, SSH, Telnet) SNMP NetFlow LLDP NTP Протокол обнаружения UBNT Логирование



Комплект поставки

Маршрутизатор	1 шт.
Пластина для крепления на стену	1 шт.
Металлический хомут	2 шт.
Изоляционная трубка	1 шт.
Кабельные стяжки	20 шт.
Шестигранный ключ S2	1 шт.
Винты для крепления на стену	4 шт.
Дюбели для крепления на стену	4 шт.
Болты Phillips	2 шт.
Адаптер Gigabit PoE (54 В, 1,5 А) с крепёжной пластиной	1 шт.
Кабель питания	1 шт.
Винты для крепления адаптера	2 шт.
Дюбели для крепления адаптера	2 шт.
Руководство по быстрой установке	1 шт.
