LigoWave LigoDLB PRO 5-90-17ac

Мощная базовая станция со встроенной антенной. Корпус устройства снижает уровень помех и защищает от влаги (стандарт защиты IP-67). Его конструкция отлично подходит для наружного использования в любой климатической зоне по всему миру. В комплект поставки входят профессиональные регулирующиеся пластины, которые сделают установку устройства простой и быстрой.

Потрясающая производительность

500 Мбит/с — это показатель пропускной способности, достигнутый с использованием мощной аппаратной платформы с радиомодулем, основанным на технологии 802.11ac, и проприетарного протокола для передачи данных (iPoll). Устройство объединяет в себе чипсет QCA 9557 (720 МГц), радиомодуль QCA 9882 и память 128 МБ RAM/Flash, что делает его идеальным решением для ресурсоёмких задач с большим количеством клиентов, подключённых к одной точке доступа. Более стабильная работа в высокоплотной модуляции 256 QAM благодаря высоким показателям выходной мощности и чувствительности приёмника. Гигабитный Ethernet-порт с поддержкой режима питания 48 В (802.3af) позволяет использовать базовую станцию на полную мощность. Устройства линейки LigoDLB ac обладают обратной совместимостью с устройствами LigoDLB, использующими протокол iPoll, который помогает своевременно расширять и модернизировать существующие сети при помощи новейших технологий.

Устройства LigoDLB также можно использовать для уличных хотспотов и других связанных с ними приложений — нужно лишь установить прошивку Infinity (версии 7.52 или новее). После модификации устройство LigoDLB преобразуется в точку доступа для уличных хотспот-сетей и теряет свою функциональность для соединений "Точка-Точка" и "Точка-Многоточка".

Про выбор радиоустройств линеек LigoDLB и LigoDLB ac по дальности связи читайте в нашей статье.

	Прочное крепление Монтажный кронштейн LigoDLB PRO позволяет наклонить антенну на 15° при её юстировке. Диапазон поддерживаемых диаметров мачты — от 25 до 75 мм. Устройство имеет более совершенное исполнение корпуса по стандарту IP-67 с целью обеспечения защиты в суровых погодных условиях в любой климатической зоне, а также встроенную систему подавления скачков напряжения.
	Интегрированный дизайн Дизайн "всё в одном", при котором радиомодуль подключен непосредственно к антенне, исключает высокочастотные потери сигнала в кабеле и разъёмах, а также снижает риск повреждения кабеля (разъёмов) от физического или атмосферного воздействия. Такая интеграция позволяет увеличить энергетику базовой станции и сэкономить место на мачте.
	Повышенная помехоустойчивость Металлический корпус выполняет функцию изолятора, что позволяет заметно снизить образование паразитных помех (задний лепесток) и ослабить взаимные шумы при совместном расположении нескольких базовых станций. Помимо экранирования, корпус также работает как теплоотвод, что позволяет улучшить производительность благодаря рассеиванию тепла, которое образуется при работе радиоустройства.
	iPoll 3 — улучшенный производительный протокол Оптимизированный проприетарный протокол — это инновационное решение для устранения задержек передачи и взаимных помех в беспроводных сетях "Точка-Многоточка".

Технические характеристики

Зона покрытия	До 7 км
Стандарт Wi-Fi	IEEE 802.11 a/n/ac и проприетарный протокол iPoll 3
MIMO	2x2
Радиочастотный диапазон	5,150–5,850 ГГц
Выходная мощность передатчика	До 20 дБм для РФ (до 30 дБм для других стран)
Ширина канала	5, 10, 20, 40, 80 МГц
Модуляция	802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK)
Скорость передачи данных	802.11 ac @ 40 МГц: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30 Мбит/с 802.11 ac @ 80 МГц: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Мбит/с
Коррекция ошибок	FEC, LDPC
Схема дуплекса	TDD
Тип антенны	Встроенная, с двойной поляризацией, секторная, 90°
Усиление	17 дБи
Проводной интерфейс	10/100/1000 Мбит/с Base-T, RJ45 (802.3af)
Размеры	574 х 114 х 46 мм (исключая крепление для мачты)
Вес	3 кг (включая крепление для мачты)
Крепление	На мачту (входит в комплект поставки)
Питание	37–56 В DC PoE 802.3af (AC DC адаптер входит в комплект поставки)
Источник питания	100–240 В AC
Максимальная потребляемая энергия	10 Вт
Температура окружающей среды рабочая	-40.. +65 °С
Влажность окружающей среды рабочая	0.. 90% без конденсации
Мониторинг системы	SNMP, Syslog, Графический веб-интерфейс
Конфигурация	Графический веб-интерфейс
Поляризация	Двойная линейная
Кросс-поляризационная развязка	24 дБи
КСВН
Ширина луча в горизонтальной плоскости  при горизонтальной поляризации	90°
Ширина луча в горизонтальной плоскости  при вертикальной поляризации	90°
Ширина луча в вертикальной плоскости	20°

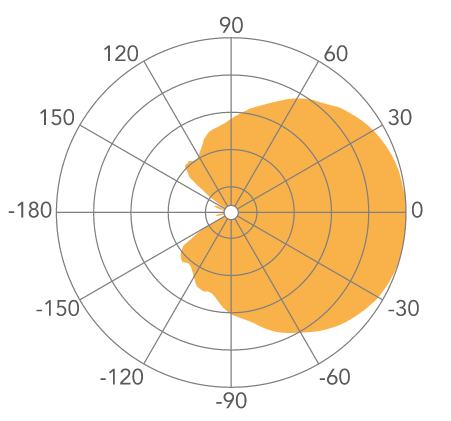

В горизонтальной плоскости при вертикальной поляризации

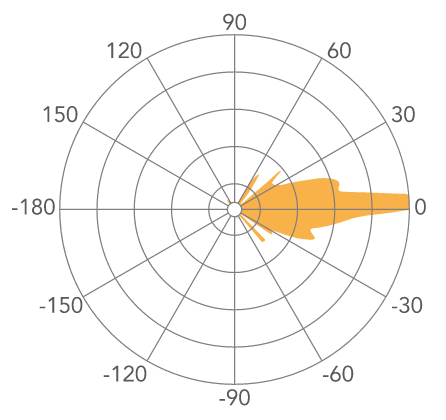

В вертикальной плоскости при вертикальной поляризации

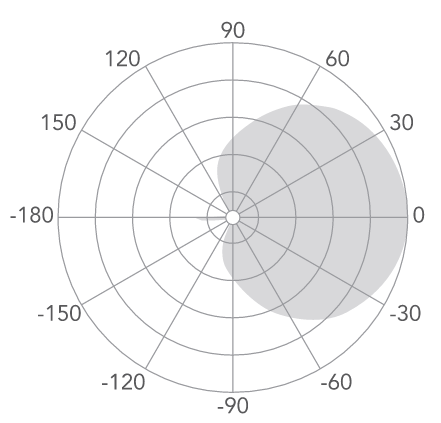

В горизонтальной плоскости при горизонтальной поляризации

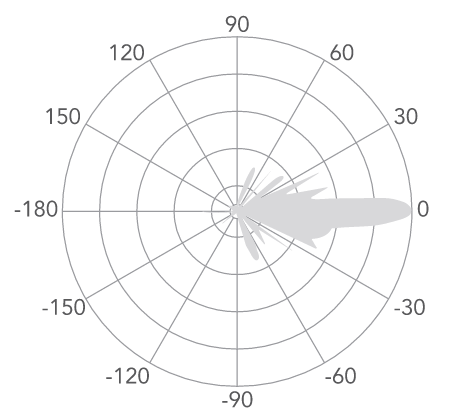

В вертикальной плоскости при горизонтальной поляризации

Характеристики радиомодуля

Комплект поставки
