Ubiquiti NanoBeam 5AC-19

Ubiquiti Networks запускает следующее поколение CPE (Customer Premises Equipment - оконечное клиентское устройство) технологии airMAX – NanoBeam ac.

Внимание! Устройство предназначено для работы радиосети по фирменной технологии airMAX ac. С ним могут соединяться только поддерживающие её устройства (а также устройства airMAX M в качестве клиентов для режима точка-многоточка).

Особенности

• Улучшенная устойчивость к шуму. NanoBeam 5AC-19 излучает радиочастотную энергию более узконаправленно. Фокусируясь в одном направлении, устройство блокирует или фильтрует шумы в пространстве, повышая устойчивость к ним. Эта функция особенно важна в местах, насыщенных другими радиочастотными сигналами такой же или близкой частоты.
• Интегрированная конструкция. Радиомодуль и антенны объединены вместе для повышения эффективности и компактности устройства, благодаря чему также достигается максимальное усиление. Устройство универсально и экономически эффективно для развёртывания сетей.

Пример использования

Программное обеспечение

Обладающая полностью переработанным дизайном и более удобная в использовании, airOS версии 7 является революционной операционной системой и установлена во всех точках доступа линейки airMAX ac.

Мощные характеристики беспроводной связи

• Поддержка протокола airMAX ac.
• Специальный дополнительный режим дальних соединений Точка-Точка (Pont-to-Pont(PtP)).
• Настраиваемая ширина канала:
  • PtP – 10/20/30/40/50/60/80 МГц;
  • PtMP – 10/20/30/40 МГц.
• Автоматический выбор канала
• Управление выходной мощностью: Автоматическое/Вручную.
• Автоматическое определение дальности (синхронизация ACK).
• Мощнейшая безопасность WPA2.

Повышение удобства использования

• Динамические изменения настроек.
• Мгновенная проверка входных данных.
• Технология HTML5.
• Оптимизация для мобильных устройств.
• Подробные статистические показатели устройства.
• Всесторонний набор диагностических средств, включая тестирование Ethernet-кабеля, радиочастотную диагностику и анализатор спектра airView.

Продвинутые методы радиочастотного анализа

Устройства airMAX ac имеют дополнительный независимый процессор для второго радиомодуля, которой производит постоянный анализ 5 ГГц диапазона и каждого принимаемого символа, что позволяет Вам на основе полученных данных оптимизировать топологию сети и производительность беспроводных соединений. Данные, полученные при помощи спектрального анализа и мониторинга радиочастотной производительности отображаются во вкладке Main и в анализаторе спектра airView операционной системы airOS V7.

Предоставление сведений в реальном времени

Во вкладке Main отображается следующая радиочастотная информация:

• Непрерывное отображение модулей векторов ошибок (EVM) на сигнальных созвездиях.
• Гистограммы CINR (Carrier to Interference-plus-Noise Ratio – соотношение несущей и помех-плюс-шум).
• Временное распределение SNR (Signal-to-Noise Ratio – соотношение сигнал-шум).

Спектральный анализ

airView позволяет выявлять признаки шума и планировать Ваши сети, минимизируя интерференцию с шумом. Функции airView:

• Постоянно отслеживает шум среды.
• Собирает точки измерения энергии в графики реального времени.
• Помогает оптимизировать выбор канала, строение сети и производительность радиосети.

airView работает в фоновом режиме, не прерывая соединения и не нарушая работу сети. В airView есть три спектральных графика, каждый из которых отображает различные данные.

• Waterfall. Совокупность энергии на каждой частоте с распределением по времени.
• Waveform. Уровни сигнала по частотам в форме волны и их вероятность.
• Ambient Noise Level. Энергия фонового шума по частотам.

Доступный с обновлением прошивки до airOS v7.1, airView предоставляет мощный функционал анализатора спектра, исключая необходимость арендовать или покупать дополнительное оборудование для проведения исследования местоположения.

Технология airMAX ac

В отличие от стандартного протокола Wi-Fi, протокол TDMA (Time Division Multiple Access) airMAX позволяет каждому клиенту посылать и принимать данные, используя предопределённые промежутки времени, настроенные интеллектуальным контролером точки доступа. Этот метод «временных слотов» устраняет конфликты скрытых узлов и повышает эффективность эфирного времени, таким образом технология airMAX обеспечивает значительно лучшую пропускную способность, масштабируемость, помехозащищённость и уменьшает задержки в сравнении с другими уличными устройствами этого класса.

• Интеллектуальный QoS. Приоритетность назначается голосовым и видео данным для непрерывной потоковой передачи.
• Масштабируемость. Большая ёмкость и масштабируемость.
• Большая дальность. Позволяет организовывать высокоскоростные соединения операторского класса.

Превосходная производительность

Технология следующего поколения airMAX ac усиливает преимущества проприетарного протокола TDMA. Фирменная система airMAX с выделенным чипом значительно минимизирует задержки TDMA и улучшает масштабируемость сети. Отдельный чип обеспечивает возможности аппаратного ускорения для планировщика airMAX, что позволяет работать с высокими скоростями передачи данных и плотной модуляцией, используемыми в технологии airMAX ac.

Прорыв пропускной способности

airMAX ac поддерживает высокие скорости передачи данных, которые требуют плотной модуляции: 256QAM – значительное увеличение по сравнению с 64QAM, используемой в airMAX. Благодаря их использованию в проприетарной технологии airMAX ac, устройства этой линейки обеспечивают реальную скорость передачи пользовательских данных TCP/IP более 450 Мбит/с, что до трёх раз быстрее по сравнению с моделями обычной линейки airMAX.

Конструкция

Инновационное техническое решение

• Компактность. Антенна и радиомодуль объединены вместе, благодаря чему устройство занимает меньше места.
• Эстетичность. Точка доступа NanoBeam достаточно мала, чтобы незаметно влиться в окружение в месте её установки.
• Универсальность. Монтаж устройства может быть произведён практически в любом положении, необходимом для обеспечения прямой видимости.

Простой монтаж

• Быстрая установка. Для монтажа на мачту не требуется никаких креплений. Для установки на стену требуются дополнительные крепежные детали (не входят в комплект поставки).
• Удобная юстировка. Устройство поворачивается на шарнире, что позволяет выравнивать его.

Технические характеристики

Процессор	Atheros MIPS 74Kc, 720 МГц
ОЗУ	128 МБ DDR2
ПЗУ	8 МБ Flash
Сетевой интерфейс	1х 10/100/1000 Ethernet
Размеры	189 x 189 x 125 мм
Вес	530 г
Блок питания	24 В, 0.5 A Gigabit PoE
Способ питания	Passive PoE. Напряжение подается через Ethernet (пины: 4, 5 (+); 7, 8 (-))
Максимальная потребляемая мощность	8 Вт
Выходная мощность	До 20 дБм для РФ (до 26 дБм для других стран)
Рабочий диапазон	5150-5875 МГц
Ветровая нагрузка	45.4 ньютон при 200 км/ч
Стойкость к ветру	До 200 км/ч
Светодиодная индикация	1х индикатор питания,1х индикатор активности LAN, 4x индикатор активности WLAN
Индикация уровня сигнала	Программно настраиваемая индикация на основе уровня сигнала
Ширина канала	Режим PtP: 10/20/30/40/50/60/80 МГц Режим PtMP: 10/20/30/40 МГц
Поляризация	Двойная линейная
Материал корпуса	Устойчивый к УФ пластик для наружного применения
Крепление	Крепление на мачту (в комплекте), на стену (крепеж не входит в комплект поставки)
Защита от электростатического разряда/электромагнитного импульса	По воздуху: ±24 кВ При контакте: ±24 кВ
Температура окружающей среды рабочая	-40.. +70 °C
Влажность	5.. 95% (без конденсации)
Испытания солевым туманом	IEC 68-2-11 (ASTM B117), эквивалент: MIL-STD-810 G Method 509.5
Испытания на вибрации	IEC 68-2-6
Испытания на температурный шок	IEC 68-2-14
Испытания на УФ	IEC 68-2-5 при 40 °C (104° F), эквивалент: ETS 300 019-1-4
Испытания дождём и ветром	ETS 300 019-1-4, эквивалент: MIL-STD-810 G Method 506.5



Спецификация радиомодуля

	Скорость передачи	Мощность передатчика	Чувствительность приёмника	Погрешность
airMAX ac	1x BPSK (½)	26 дБм	-96 дБм	+/-2 дБ
	2x QPSK (½)	26 дБм	-95 дБм	+/-2 дБ
	2x QPSK (¾)	26 дБм	-92 дБм	+/-2 дБ
	4x 16QAM (½)	26 дБм	-90 дБм	+/-2 дБ
	4x 16QAM (¾)	26 дБм	-86 дБм	+/-2 дБ
	6x 64QAM (2/3)	25 дБм	-83 дБм	+/-2 дБ
	6x 64QAM (¾)	25 дБм	-77 дБм	+/-2 дБ
	6x 64QAM (5/6)	24 дБм	-74 дБм	+/-2 дБ
	8x 256QAM (¾)	22 дБм	-69 дБм	+/-2 дБ
	8x 256QAM (5/6)	22 дБм	-65 дБм	+/-2 дБ

Параметры антенны

Усиление	19 дБи
КСВН	1.5:1
Диаграммы направленности

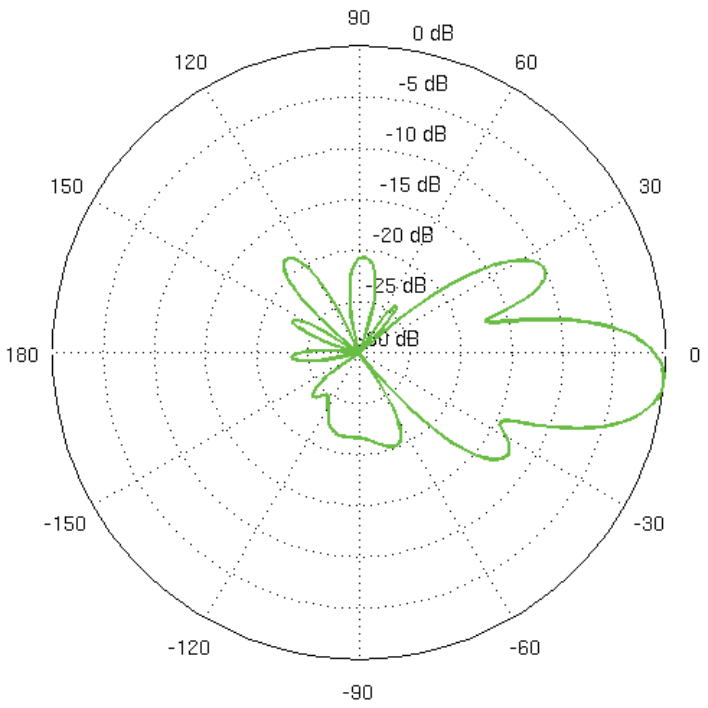

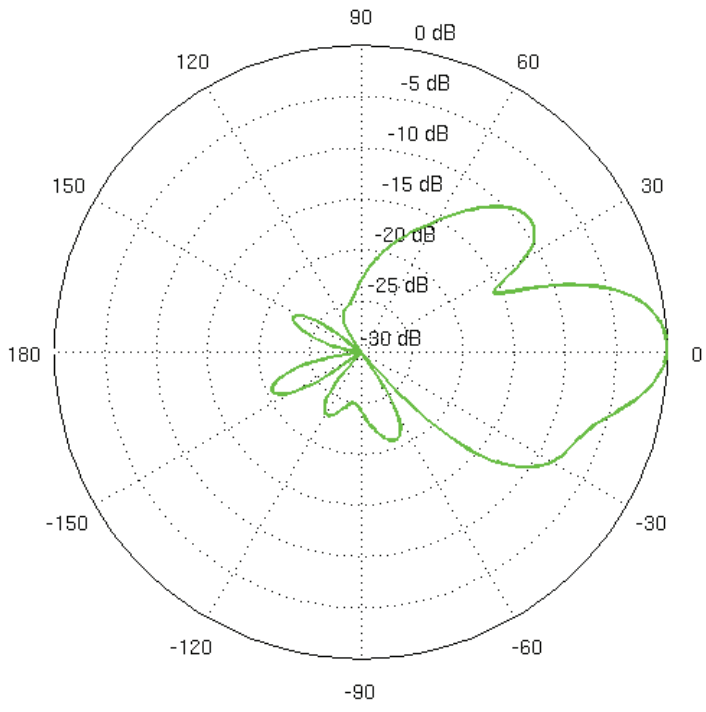

Вертикальная поляризация
в горизонтальной плоскости	в вертикальной плоскости

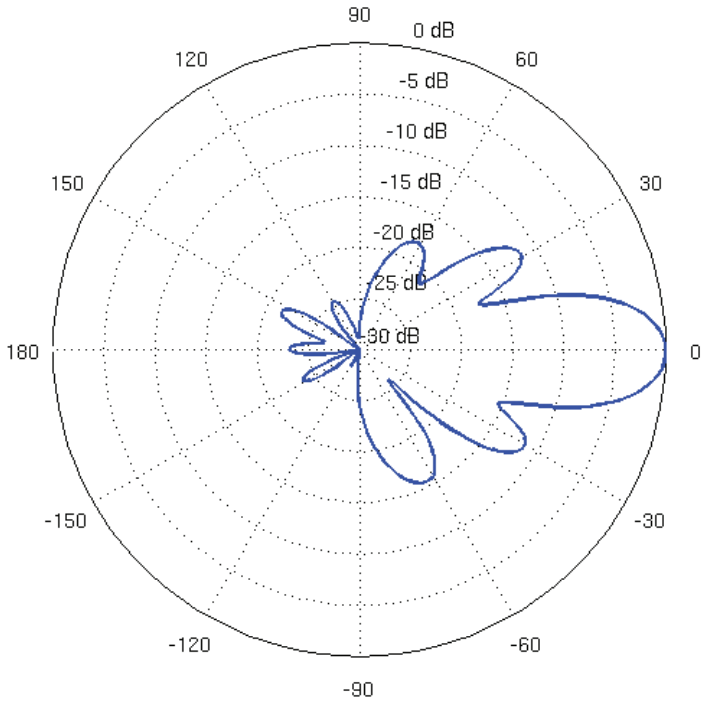

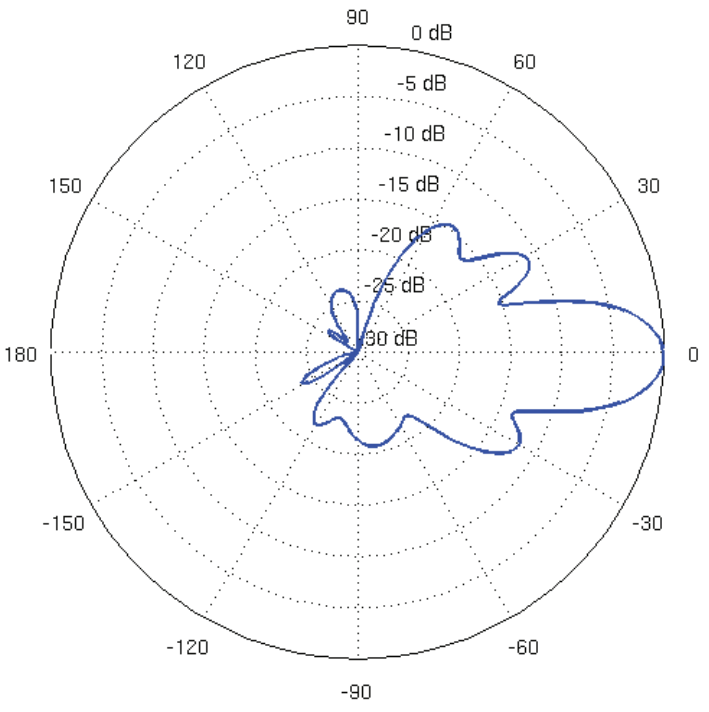

Горизонтальная поляризация
в горизонтальной плоскости	в вертикальной плоскости

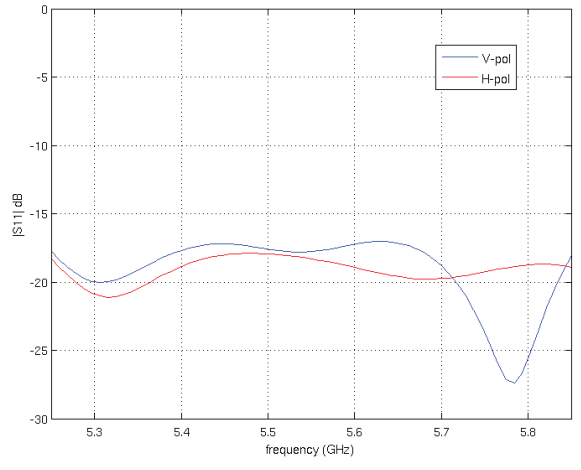

Затухание несогласованности

Комплект поставки

Радиоустройство	1 шт.
Кронштейн на шаровом шарнире	1 шт.
Фиксирующее кольцо	1 шт.
Металлический хомут	1 шт.
Адаптер питания Gigabit PoE 24 В 0.5 А с крепёжной пластиной	1 шт.
Кабель питания	1 шт.
Руководство по быстрой установке	1 шт.
