Ubiquiti NanoBeam 5AC-500

Внешняя точка доступа NanoBeam 5AC-500 от компании Ubiquiti Networks (UBNT) предназначена для создания линков PtP (точка - точка) или для использования в качестве мощного беспроводного клиента (этот режим недоступен в первоначальной версии прошивки и будет добавлен в следующих версиях прошивки). Устройство поддерживает технологию MIMO 2х2. Использование NanoBeam 5AC-500 оптимально для районов, где диапазон 2.4 ГГц сильно зашумлен. Поддержка стандарта 802.11ac обеспечивает пропускную способность до 450 Мбит/с настоящего TCP/IP трафика. В комплекте с устройством NanoBeam 5AC-500 также идёт защитный кожух (radome).

Внимание! Устройство предназначено для работы радиосети по фирменной технологии airMAX ac. С ним могут соединяться только поддерживающие её устройства (а также устройства airMAX M в качестве клиентов для режима точка-многоточка).

Внимание! Устройство работает только в режиме "точка-точка"! Поддержка режима "точка-многоточка" появится в будущих версиях прошивки!

Устройство не поддерживает стандарт 802.11a/n и не работает с устройствами сторонних производителей!

Устойчивость к коррозии.

• Крепление. Покрытие по технологии GEOMET® позволяет более эффективно бороться с появлением коррозии (по сравнению с оцинковкой крепежных элементов).

• Отражатель и кронштейны. Изготовлены из оцинкованной стали с порошковым покрытием, что обеспечивает превосходную стойкость к коррозии. Переработанный кронштейн для крепления на мачту позволяет избежать повреждения краски при сборке, что также улучшает сопротивление к коррозии.

Новая система крепления.

• Встроенная система изменения угла наклона устройства. Позволяет регулировать наклон вверх и вниз на +20° и -10° соответственно относительно центральной оси.

• Быстрая установка. Уменьшено количество крепежных элементов*. Инструменты Вам понадобятся только для прикручивания крепления к мачте.

• Легко разобрать. Облучатель параболической антенны можно снять нажатием на защелку.

* Относительно Ubiquiti Nanobridge

Бесплатное программное обеспечение AirControl позволяет легко масштабировать сеть и осуществлять управление более 1000 устройств.

PoE-питание, индикаторы питания и уровня сигнала, удобные крепления для установки на мачту облегчают настройку и монтаж.

Интуитивно понятное ПО AirOS позволяет быстро и легко настроить точку доступа в нужном режиме работы даже пользователю, который в первый раз увидел интерфейс данного ПО.

Также присутствует AirView - встроенная утилита, предназначенная для спектрального анализа частот эфира (поставляется со всеми новыми устройствами).

Технические характеристики

Процессор	Atheros MIPS 74Kc, 560 МГц
ОЗУ	128 МБ DDR2
ПЗУ	8 МБ
Сетевой интерфейс	1х10/100/1000 Ethernet (RJ-45)
Ширина канала	5/8/10/20/30/40 МГц
Рабочий диапазон	5150-5875 МГц
Программное обеспечение	AirOS

Спецификация радиомодуля

	Скорость передачи	Мощность передатчика	Чувствительность приёмника	Погрешность
802.11ac AirMax	1x BPSK (½)	22 дБм	-96 дБм	+/-2 дБ
	2x QPSK (½)	22 дБм	-95 дБм	+/-2 дБ
	2x QPSK (¾)	22 дБм	-92 дБм	+/-2 дБ
	4x 16QAM (½)	22 дБм	-90 дБм	+/-2 дБ
	4x 16QAM (¾)	22 дБм	-86 дБм	+/-2 дБ
	6x 64QAM (2/3)	22 дБм	-83 дБм	+/-2 дБ
	6x 64QAM (¾)	21 дБм	-77 дБм	+/-2 дБ
	6x 64QAM (5/6)	20 дБм	-74 дБм	+/-2 дБ
	8x 256QAM (¾)	18 дБм	-69 дБм	+/-2 дБ
	8x 256QAM (5/6)	18 дБм	-65 дБм	+/-2 дБ

Параметры антенны

Усиление	27 дБи
КСВ	2:1
Поляризация	Двойная линейная

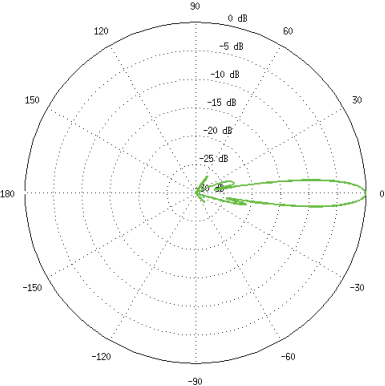

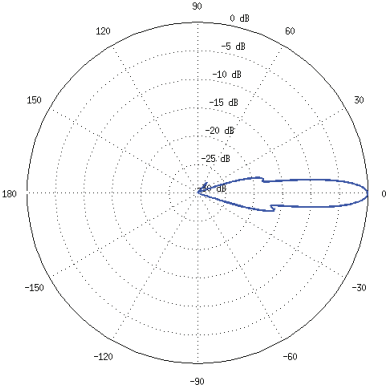

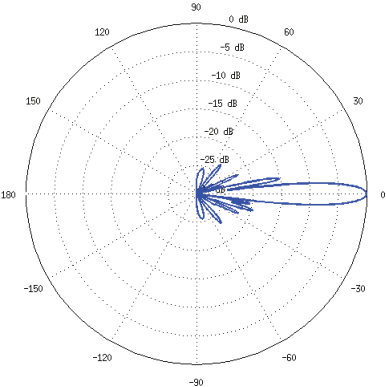

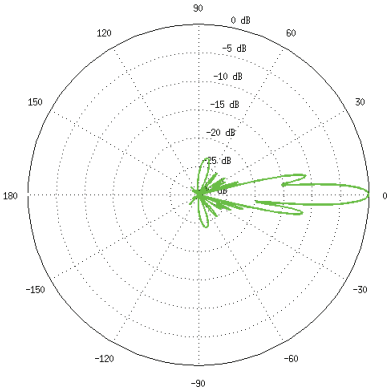

Диаграммы направленности
Вертикальная поляризация
в горизонтальной плоскости	в вертикальной плоскости
Горизонтальная поляризация
в горизонтальной плоскости	в вертикальной плоскости

Физические и климатические параметры

Габариты	525 x 525 x 315 мм
Вес	3.15 кг (2.35 кг без кожуха)
Материал корпуса	Устойчивый к УФ пластик для наружного применения
Максимальная потребляемая мощность	8.5 Вт
Блок питания	24В, 0.5A GigE PoE
Способ питания	Passive PoE. Напряжение подается через Ethernet (пара 4 и 5 - положительная, 7 и 8 - отрицательная)
Светодиодная индикация	1х индикатор питания,1х индикатор активности LAN, 4x индикатор активности WLAN
Индикация уровня сигнала	Программно настраиваемая индикация на основе уровня сигнала
Крепление	Крепление на мачту (в комплекте)
Ветровая нагрузка	419.6 ньютон при 200 км/ч
Стойкость к ветру	До 200 км/ч
Температура окружающей среды рабочая	-40.. +70 °С
Влажность окружающей среды рабочая	5.. 95% (без конденсации)
Испытания на вибрации	IEC 68-2-6
Испытания солевым туманом	IEC 68-2-11 (ASTM B117), эквивалент: MIL-STD-810 G Method 509.5
Испытания на температурный шок	IEC 68-2-14
Испытания на УФ	IEC 68-2-5 при 40° C (104° F), эквивалент: ETS 300 019-1-4
Испытания дождём и ветром	ETS 300 019-1-4, эквивалент: MIL-STD-810 G Method 506.5
Сертификат соответствия	FCC, IC, CE

Комплект поставки

Параболический отражатель	1 шт.
Облучатель с интегрированной радиосистемой	1 шт.
Комплект креплений	1 шт.
Адаптер питания Gigabit PoE	1 шт.
