Ubiquiti PowerBeam 5AC-500 ISO

Устройство идеально подходит для решений, требующих максимальной производительности и радиоизоляции.

Особенности

• Улучшенная устойчивость к шуму. PowerBeam 5AC-500 ISO излучает радиочастотную энергию более узконаправленно. Фокусируясь в одном направлении, устройство блокирует или фильтрует шумы в пространстве, повышая устойчивость к ним. Эта функция особенно важна в местах, насыщенных другими радиочастотными сигналами такой же или близкой частоты. Антенна точки доступа выполнена совместно с защитным кожухом для снижения уровня радиопомех по бокам антенны.
• Интегрированная конструкция. Технология InnerFeed интегрирует всю радиосистему в облучателе антенны, а революционный протокол airMAX TDMA улучшает производительность и масштабируемость сети. PowerBeam чрезвычайно универсален и экономически эффективен для развёртывания сетей.

Внимание! Устройство предназначено для работы радиосети по фирменной технологии airMAX ac. С ним могут соединяться только поддерживающие её устройства (а также устройства airMAX M в качестве клиентов для режима точка-многоточка).

Программное обеспечение

Обладающая полностью переработанным дизайном и более удобная в использовании, airOS версии 7 является революционной операционной системой и установлена во всех точках доступа линейки airMAX ac.

Мощные функции беспроводной связи

• Поддержка протокола airMAX ac
• Специальный дополнительный режим дальних соединений Точка-Точка (Pont-to-Pont (PtP))
• Настраиваемая ширина канала:
  • PtP – 10/20/30/40/50/60/80 МГц
  • PtMP – 10/20/30/40 МГц
• Автоматический выбор канала
• Управление выходной мощностью: автоматическое/вручную
• Автоматическое определение дальности (синхронизация ACK)
• Мощнейшая безопасность WPA2

Повышение удобства использования

• Динамические изменения настроек
• Мгновенная проверка входных данных
• Технология HTML5
• Оптимизация для мобильных устройств
• Подробные статистические показатели устройства
• Всесторонний набор диагностических инструментов, включая тестирование Ethernet-кабеля, радиочастотную диагностику и анализатор спектра airView

Продвинутые методы радиочастотного анализа

Устройства airMAX ac имеют дополнительный независимый процессор для второго радиомодуля, который производит постоянный анализ 5 ГГц диапазона и каждого принимаемого символа, что позволяет вам на основе полученных данных оптимизировать топологию сети и производительность беспроводных соединений. Данные, полученные при помощи спектрального анализа и мониторинга радиочастотной производительности, отображаются во вкладке Main и в анализаторе спектра airView операционной системы airOS V7.

Предоставление сведений в реальном времени

Во вкладке Main отображается следующая радиочастотная информация:

• Непрерывное отображение модулей векторов ошибок (EVM) на сигнальных созвездиях
• Гистограммы CINR (Carrier to Interference-plus-Noise Ratio – соотношение несущей и помех-плюс-шум)
• Временное распределение SNR (Signal-to-Noise Ratio – соотношение сигнал-шум)

Спектральный анализ

airView позволяет выявлять признаки шума и планировать ваши сети, минимизируя интерференцию с шумом. Функции airView:

• Постоянно отслеживает шум среды
• Собирает точки измерения энергии в графики реального времени
• Помогает оптимизировать выбор канала, строение сети и производительность радиосети

airView работает в фоновом режиме, не прерывая соединения и не нарушая работу сети. В airView есть три спектральных графика, каждый из которых отображает различные данные.

• Waterfall. Совокупность энергии на каждой частоте с распределением по времени
• Waveform. Уровни сигнала по частотам в форме волны и их вероятность
• Ambient Noise Level. Энергия фонового шума по частотам

Доступный с обновлением прошивки до airOS v7.1, airView предоставляет мощный функционал анализатора спектра, исключая необходимость арендовать или покупать дополнительное оборудование для проведения исследования местоположения.

Технология airMAX ac

В отличие от стандартного протокола Wi-Fi, протокол TDMA (Time Division Multiple Access) airMAX позволяет каждому клиенту посылать и принимать данные, используя предопределённые промежутки времени, настроенные интеллектуальным контролером точки доступа. Этот метод «временных слотов» устраняет конфликты скрытых узлов и повышает эффективность эфирного времени. Таким образом технология airMAX обеспечивает значительно лучшую пропускную способность, масштабируемость, помехозащищённость и уменьшает задержки в сравнении с другими уличными устройствами этого класса.

• Интеллектуальный QoS. Приоритетность назначается голосовым и видео данным для непрерывной потоковой передачи
• Масштабируемость. Большая ёмкость и масштабируемость
• Большая дальность. Позволяет организовывать высокоскоростные соединения операторского класса

Превосходная производительность

Технология следующего поколения airMAX ac усиливает преимущества проприетарного протокола TDMA. Фирменная система airMAX с выделенным чипом значительно минимизирует задержки TDMA и улучшает масштабируемость сети. Отдельный чип обеспечивает возможности аппаратного ускорения для планировщика airMAX, что позволяет работать с высокими скоростями передачи данных и плотной модуляцией, используемыми в технологии airMAX ac.

Прорыв пропускной способности

airMAX ac поддерживает высокие скорости передачи данных, которые требуют плотной модуляции: 256QAM – значительное увеличение по сравнению с 64QAM, используемой в airMAX. Благодаря их использованию в проприетарной технологии airMAX ac, устройства этой линейки обеспечивают реальную скорость передачи пользовательских данных TCP/IP более 450 Мбит/с, что до трёх раз быстрее по сравнению с моделями обычной линейки airMAX.

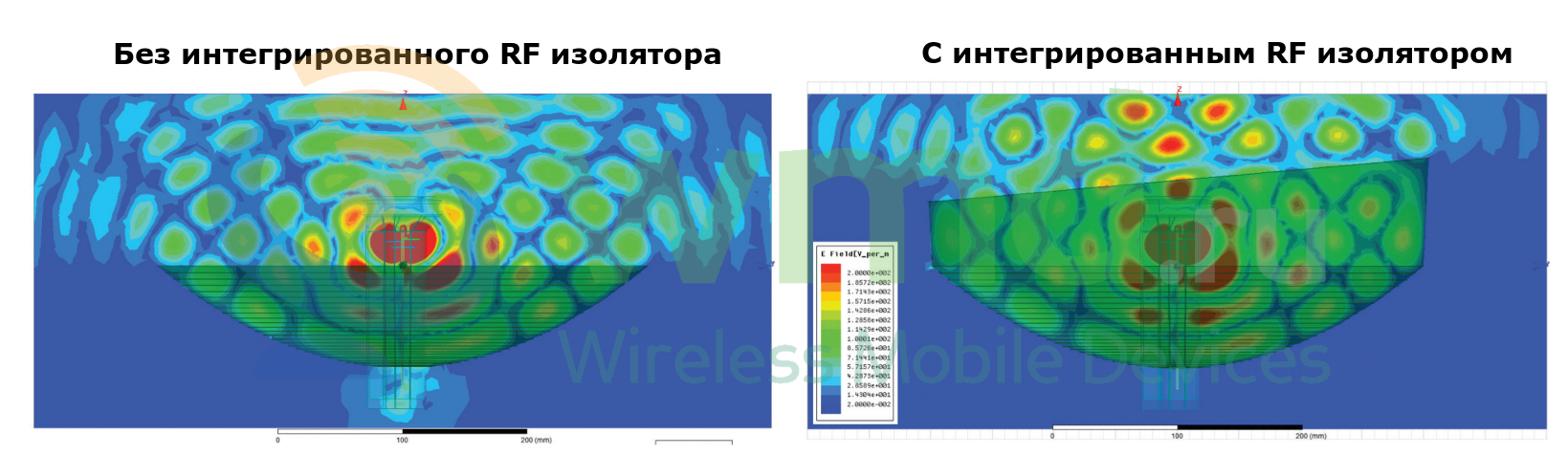

Конструкция со встроенным изолятором отфильтровывает шум и повышает помехоустойчивость при развёртывании совместно расположенных устройств. Сравнивая две приведённые ниже диаграммы, отметим превосходные эксплуатационные качества интегрированного изолятора.

Диаграммы излучения в ближней зоне отображены в ваттах и используют линейную шкалу. Сила электромагнитного поля обозначена цветом:

• Красный — высокая
• Зелёный — средняя
• Индиго — низкая

Конструкция

Инновационное техническое решение

• Встроенный юстировочный механизм. Монтажный кронштейн точки доступа позволяет регулировать угол наклона на 20° вверх и вниз

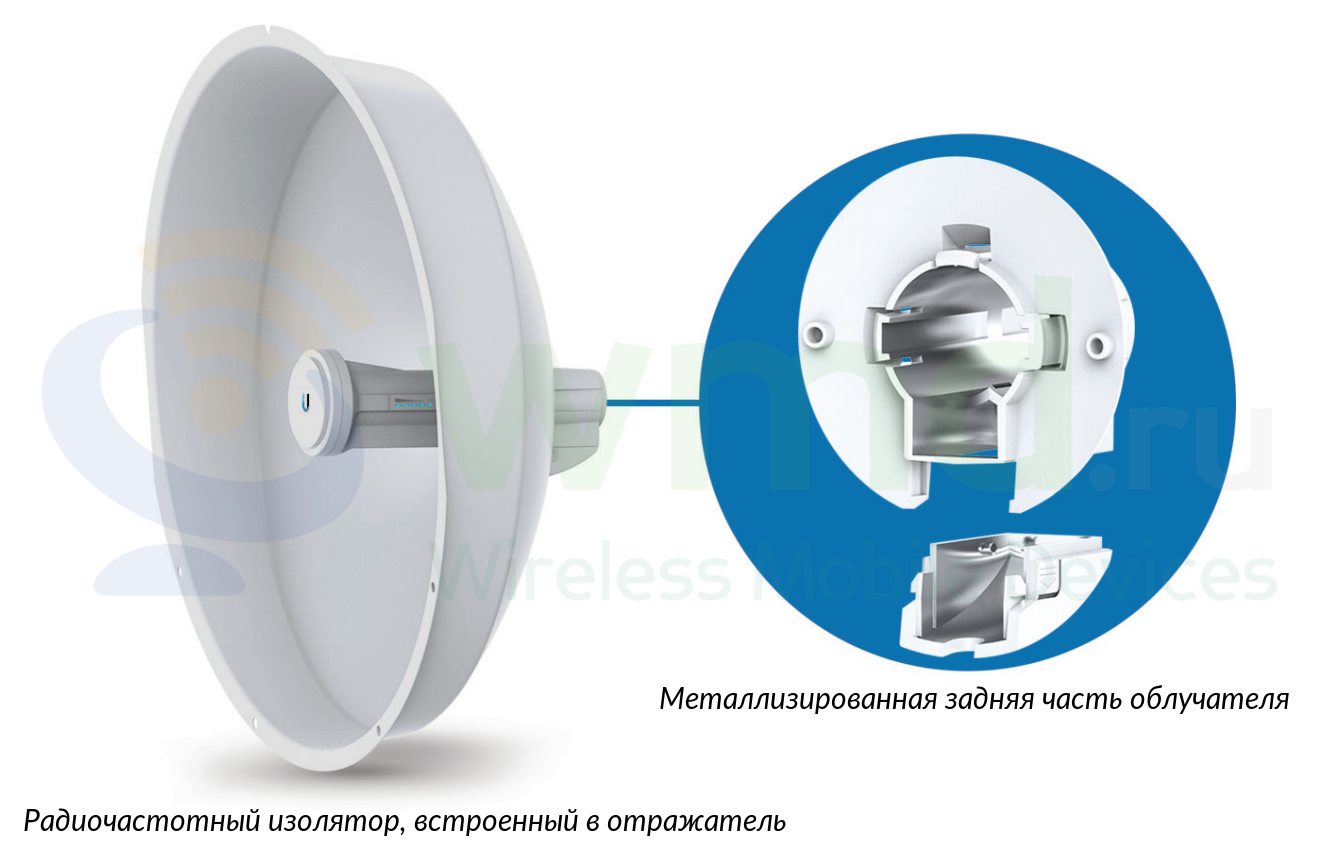

• Металлическая задняя часть облучателя. Повышает эффективность экранирования
• Удобная установка на мачту. Установка упрощается за счёт небольшого количества крепёжных деталей, необходимых для монтирования устройства на мачту

Стойкость к коррозии

• Крепёж. Покрытие GEOMET значительно повышает коррозийную устойчивость (в сравнении с оцинкованным)
• Отражатель и кронштейны. Изготовлены из оцинкованной стали с порошковым покрытием и обладают превосходной устойчивостью к коррозии. Конструкция также предотвращает повреждение краски на металлических поверхностях
• Защитный колпак. Обеспечивает защиту от неблагоприятных погодных условий

Технические характеристики

Размеры	564 x 564 x 308 мм
Вес	5.2 кг
Блок питания	24 В, 0.5 А Gigabit PoE
Способ питания	Passive PoE (пины: 4, 5 (+); 7, 8 (-))
Поддерживаемый диапазон входного напряжения	20–26 В DC
Максимальная потребляемая мощность	8 Вт
Рабочий диапазон	5150–5875 МГц
Сетевой интерфейс	1х 10/100/1000 Ethernet
Процессор	Atheros MIPS 74Kc, 720 МГц
ОЗУ	128 МБ DDR2
ПЗУ	16 МБ Flash
Светодиодные индикаторы	1х индикатор питания, 1х индикатор активности LAN, 4x индикатор активности WLAN
Индикация уровня сигнала	Программно-настраиваемая в соответствии с уровнями RSSI пользователя
Ширина канала	Режим PtP: 10/20/30/40/50/60/80 МГц Режим PtMP: 10/20/30/40 МГц
Поляризация	Двойная линейная
Выходная мощность	До 20 дБм для РФ (до 22 дБм для других стран)
Материал корпуса	Устойчивый к УФ пластик для наружного применения
Крепление	Кронштейн для мачты (в комплекте)
Ветровая нагрузка	984 ньютон при 200 км/ч
Стойкость к ветру	До 200 км/ч
Защита от электростатического разряда/электромагнитного импульса	По воздуху: ±24 кВ При контакте: ±24 кВ
Температура окружающей среды рабочая	-40.. +70 °C
Влажность окружающей среды рабочая	5.. 95% (без конденсации)
Испытания солевым туманом	IEC 68-2-11 (ASTM B117), эквивалент: MIL-STD-810 G Method 509.5
Испытания на вибрации	IEC 68-2-6
Испытания на температурный шок	IEC 68-2-14
Испытания на УФ	IEC 68-2-5 при 40° C (104° F), эквивалент: ETS 300 019-1-4
Испытания дождём и ветром	ETS 300 019-1-4, эквивалент: MIL-STD-810 G Method 506.5



Параметры радиомодуля

	Скорость передачи	Мощность передатчика	Чувствительность приёмника	Погрешность
802.11ac airMAX	1x BPSK (½)	22 дБм	-96 дБм	+/-2 дБ
	2x QPSK (½)	22 дБм	-95 дБм	+/-2 дБ
	2x QPSK (¾)	22 дБм	-92 дБм	+/-2 дБ
	4x 16QAM (½)	22 дБм	-90 дБм	+/-2 дБ
	4x 16QAM (¾)	22 дБм	-86 дБм	+/-2 дБ
	6x 64QAM (2/3)	22 дБм	-83 дБм	+/-2 дБ
	6x 64QAM (¾)	21 дБм	-77 дБм	+/-2 дБ
	6x 64QAM (5/6)	20 дБм	-74 дБм	+/-2 дБ
	8x 256QAM (¾)	18 дБм	-69 дБм	+/-2 дБ
	8x 256QAM (5/6)	18 дБм	-65 дБм	+/-2 дБ



Параметры антенны

Усиление	27 дБи
КСВН	1.5:1
Механическая регулировка угла наклона антенны	± 20°

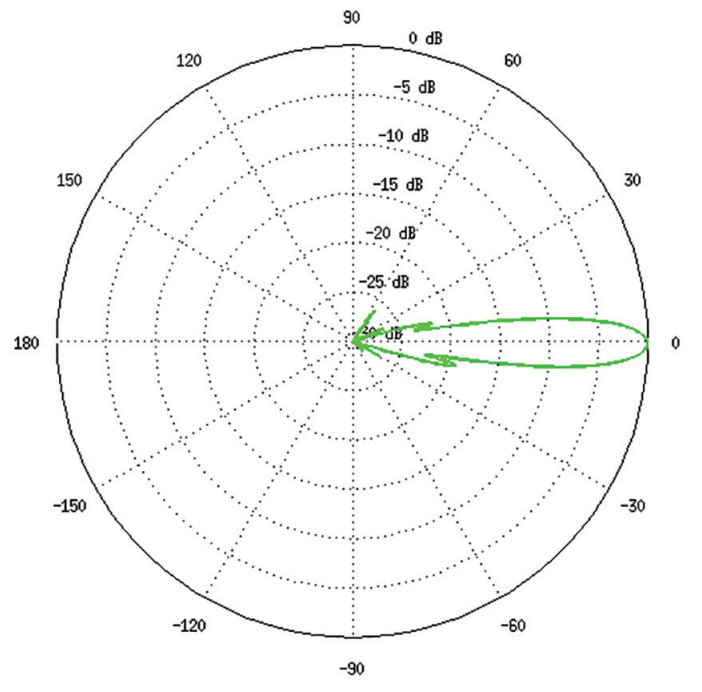

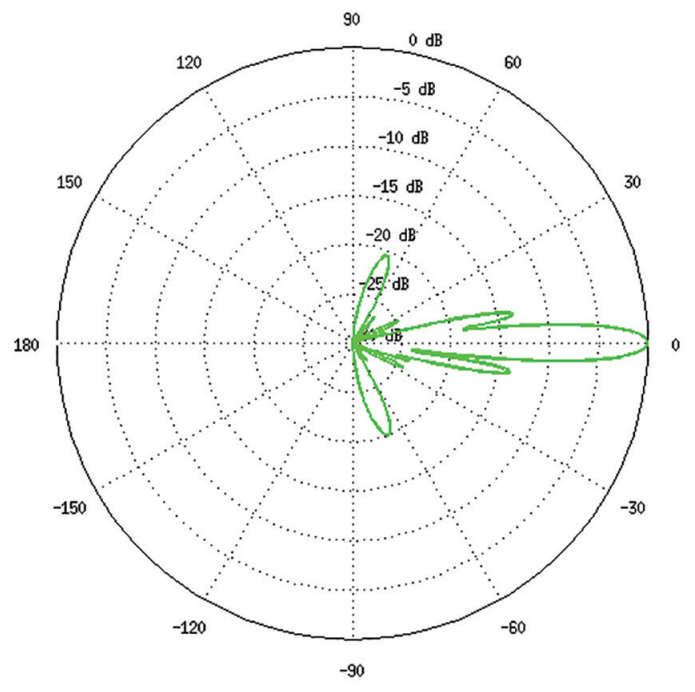

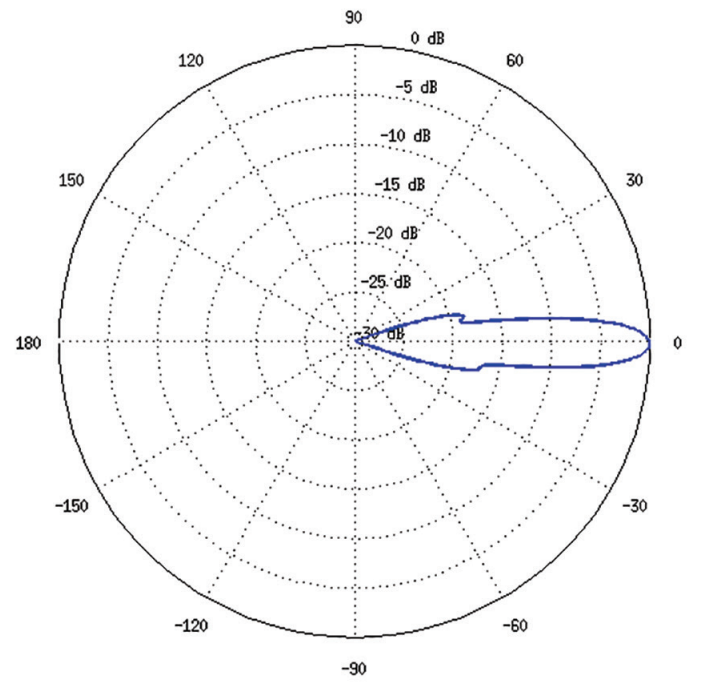

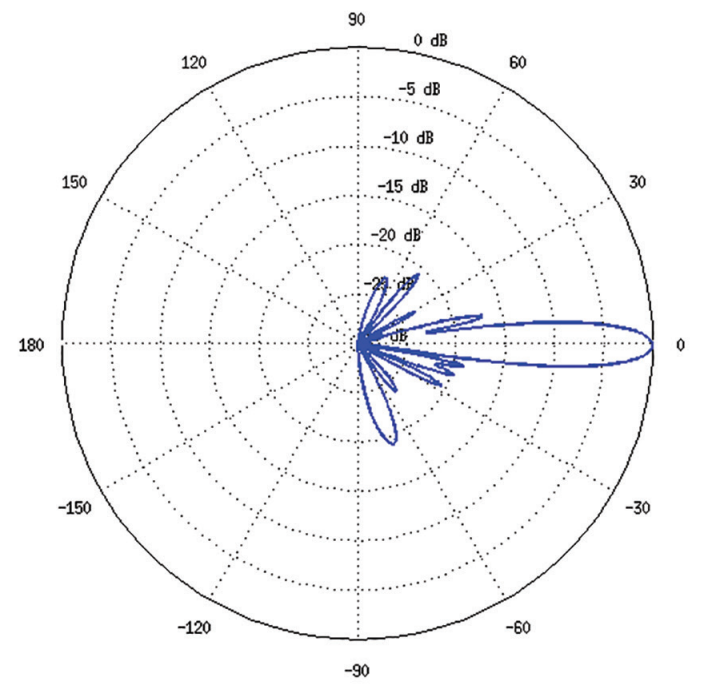

Диаграммы направленности
вертикальная поляризация
в горизонтальной плоскости	в вертикальной плоскости
горизонтальная поляризация
в горизонтальной плоскости	в вертикальной плоскости

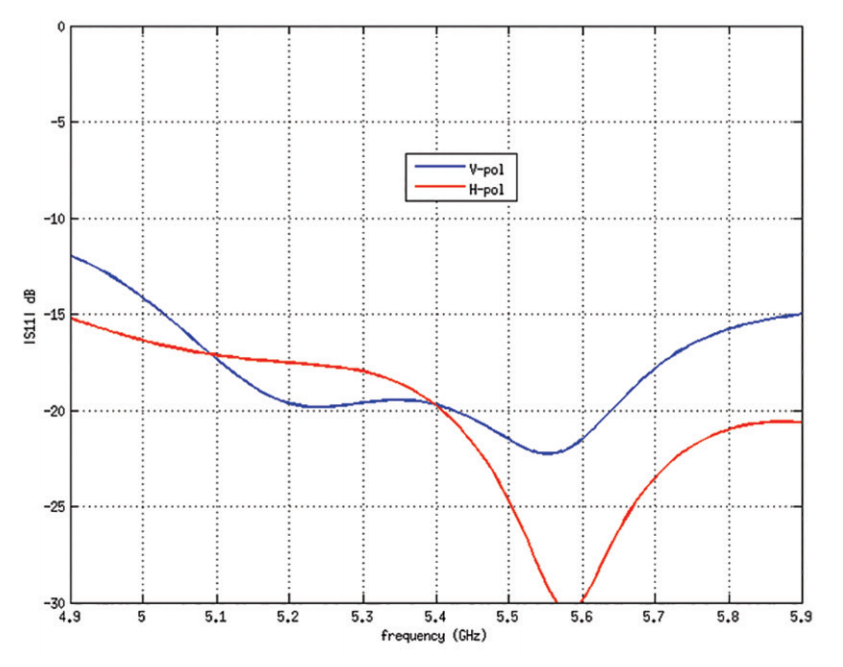

Затухание несогласованности

Комплект поставки

Отражатель	1 шт.
Радиопрозрачный колпак	1 шт.
Облучатель	1 шт.
Задняя часть облучателя	1 шт.
Крепёжная пластина	1 шт.
Регулирующая пластина	1 шт.
Зажимная скоба для мачты	2 шт.
Шестигранный болт с шайбой М8х20	4 шт.
Соединительная гайка М8	4 шт.
Болт с квадратным подголовком М8х135	4 шт.
Адаптер питания Gigabit PoE (24 В, 0.5 А) с крепёжной пластиной	1 шт.
Кабель питания	1 шт.
Руководство по быстрой установке	1 шт.

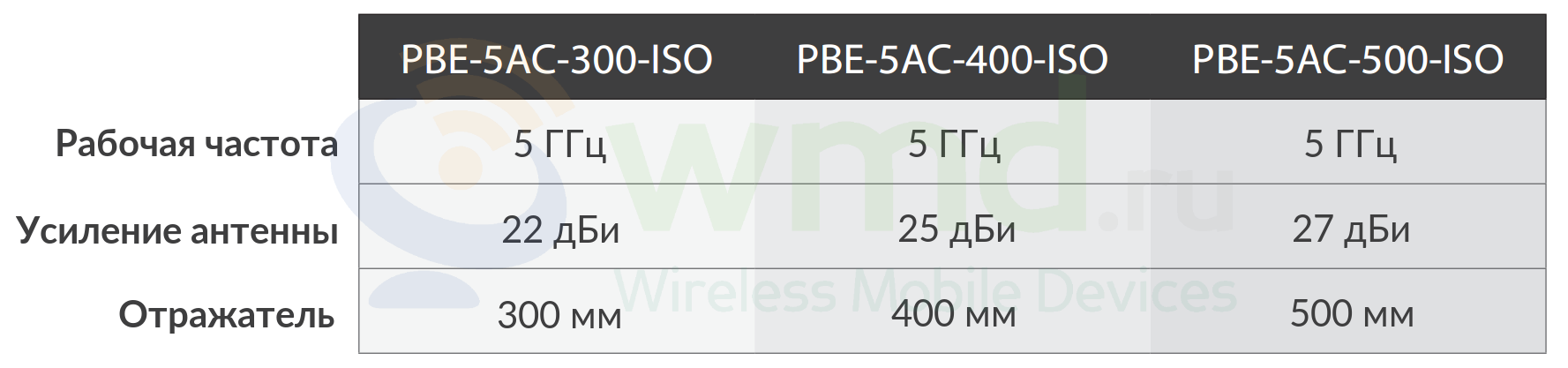

Сравнение моделей линейки
