RF elements 90° Sector SH-TP 5-90

Серия секторных антенн SH-TP предлагает уникальную радиочастотную производительность в компактной упаковке. Большое скопление точек доступа и размещённых рядом устройств больше не проблема, если вы используете антенны SH-TP. Все антенны оснащены уникальным быстрозажимным волноводным разъёмом TwistPort.

Экспоненциальный рупор с симметричным излучением полностью меняет все понятия, ставшие привычными в отрасли. Идеально сочетает в себе функции, призванные решить основные проблемы главных недостатков нынешних технологий секторных антенн.

Уникальная эффективность излучения

Традиционные секторные антенны излучают широкий и плоский пучок с нежелательными боковыми лепестками, которые даже меняются в зависимости от частоты. Такой луч обладает низкой помехоустойчивостью, в том числе к устройствам, размещённым поблизости, и подвержен проблеме "нулевой зоны".

Симметричные секторные антенны от RF elements обладают уникальными формой луча и характеристиками, а также низкими потерями. Диаграмма направленности симметрична как в вертикальной, так и в горизонтальной плоскости. Усиление антенны и диаграмма направленности сбалансированы относительно частот и практически не изменяются во всём диапазоне. Все эти особенности делают рупорные антенны отличным решением для секторного покрытия.

Покрытие без "нулевой зоны"

Типичные секторные антенны имеют очень широкую направленность излучения по горизонтали, но очень плоскую по вертикали. Таким образом, структура их покрытия имеет специфическую форму. Если точка доступа расположена слишком высоко, клиенты, которые находятся очень близко, поймают низкий сигнал. В аналогии со свечой - самоё тёмное пятно будет расположено под ней.

Излучение симметричных секторных антенн имеет круглую форму, очень напоминающую свет фонарика. Благодаря этой уникальной характеристике, когда антенна направлена в землю, она гораздо легче охватывает ближайшую площадь нежели другие секторные антенны.

Превосходная масштабируемость

Устройства обеспечивают рекордную масштабируемость радиосистем, что является принципиально новым подходом к процессу планирования и развёртывания беспроводных сетей. Широкий спектр моделей антенн с направленностью от 30° до 90°, удовлетворяющих любые требования.

Уникальная эффективность излучения и отличная возможность совместного размещения предоставляют гораздо более высокую плотность секторов, чем традиционные технологии. Заменив стандартные секторные антенны на несколько симметричных, можно в несколько раз увеличить пропускную способность точки доступа и удивительно быстро окупить все траты.

Другие модели:

• Sector SH-TP 5-30
• Sector SH-TP 5-40
• Sector SH-TP 5-50
• Sector SH-TP 5-60
• Sector SH-TP 5-70
• Sector SH-TP 5-80
• Sector SH-TP 5-90

О различных аспектах использования этих антенн читайте в нашей статье «Вопросы и ответы: симметричные секторные антенны RF elements».

	Инновационная технология TwistPort Connector Уникальная производительность и инновационные особенности наших беспроводных систем основаны на революционной технологии TwistPort Connector. TwistPort - быстро фиксирующийся радиоволновод, который соединяет радиомодули с антеннами с минимальными потерями. Устройство обладает оригинальной конструкцией и устанавливает новые стандарты наружного беспроводного оборудования по части производительности, масштабируемости, простоты использования и развёртывания.
	Удивительные возможности совместного размещения Симметричные секторные антенны подавляют воздействие боковых лепестков и обладают чрезвычайно низким обратным излучением. Нет необходимости бороться с нежелательным сигналом, не нужно никаких дополнительных отражателей и защитных корпусов.  Симметричные секторные антенны демонстрируют лучший в отрасли коэффициент обратного излучения и излучения боковых лепестков, идеально подходят для объединённых инсталляций с высокими требованиями совместного размещения.
	Компактность Устройства очень компактны. Их размер составляет лишь 20-25% от объёма традиционных секторных антенн. Компактность симметричных антенн позволяет сэкономить на аренде вышки и упрощает установку в местах, где размещение стандартных секторных антенн является проблемным из-за их формы и размера.
	Работа без потерь TwistPort Connector работает практически без потерь: в нём нет коаксильных радиочастотных коннекторов и кабелей, которые вызывают значительные потери сигнала. В сравнении с устройствами, использующими коаксильные коннекторы и кабели, потери при использовании TwistPort почти неизмеримы.
	Неограниченное масштабирование TwistPort - это ключевая особенность масштабируемости вашей беспроводной сети. Вы можете комбинировать любые устройства Simper с доступными антеннами TwistPort при планировании сети. Для тех, кто пользуется устройствами сторонних производителей, предлагаем широкий ассортимент устройств TwistPort Adaptor, которые преобразуют традиционные подключаемые радиоустройства (такие как Rocket M5, Rocket 5AC, ePMP1000 или RouterBoard) в совместимые с TwistPort.



Прочность и надёжность

Симметричные секторные антенны представляют собой прочные, металлические и долговечные конструкции. Для них использованы самые лучшие материалы: литой под давлением, штампованный и экструдированный алюминий, высококачественный ABS-пластик. Крепление выполнено из нержавеющей стали.

Новое понимание простоты установки

TwistPort - это новое понимание того, как можно легко установить устройство. Благодаря интеграции в одной структуре и механического, и радиочастотного подключения, подсоединить радиоустройство к антенне очень просто - повернуть и защёлкнуть. И это можно сделать одной рукой.

Антенны поставляются уже в собранном виде, будучи готовыми к развёртыванию сети. Установка устройства очень проста. Вам потребуется всего один инструмент.

Технические характеристики

Разъём антенны	TwistPort - Быстрозажимной волноводный разъём
Тип антенны	Рупорная
Материал	УФ-стойкий ABS-пластик, поликарбонат, полипропилен, алюминий, нержавеющая сталь
Степень защиты корпуса	IP55
Допустимый диаметр мачты	15-86 мм
Температура окружающей среды рабочая	-30.. +55 °C
Вес	1.5 кг - одно устройство 1.9 кг - одно устройство, включая упаковку 20.2 кг - коробка, включающая в себя 10 устройств
Размеры	260 х 159 х 127 мм - устройство 165 х 190 х 315 мм - устройство в упаковке 860 х 400 х 350 мм - коробка, включающая 10 устройств
Сопротивление ветру	до 160 км/ч
Максимальный угол наклона	± 25°
Рабочий диапазон	5180 - 6400 МГц
Максимальное усиление	10 дБи
Среднее усиление	9.8 дБи
Поляризация	Вертикальная + горизонтальная
Коэффициент обратного излучения	28 дБ
Угол излучения в горизонтальной плоскости -3 дБ	Г 67° / В 67°
Угол излучения в вертикальной плоскости -3 дБ	Г 67° / В 67°
Угол излучения в горизонтальной плоскости -6 дБ	Г 90° / В 90°
Угол излучения в вертикальной плоскости -6 дБ	Г 90° / В 90°

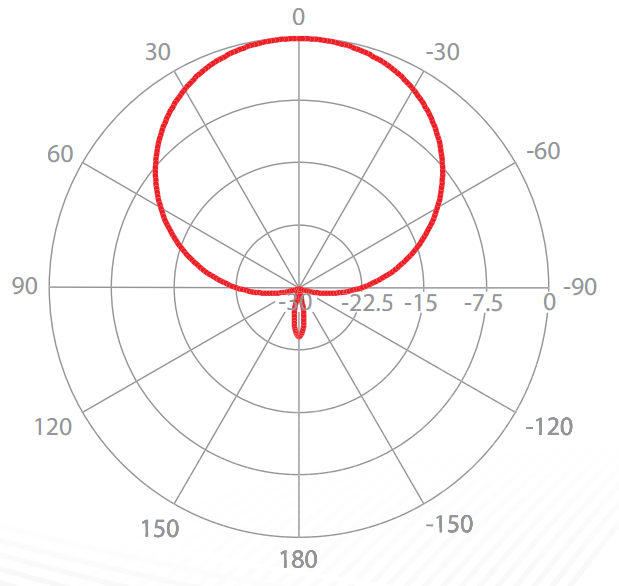

В горизонтальной плоскости при вертикальной / горизонтальной поляризации

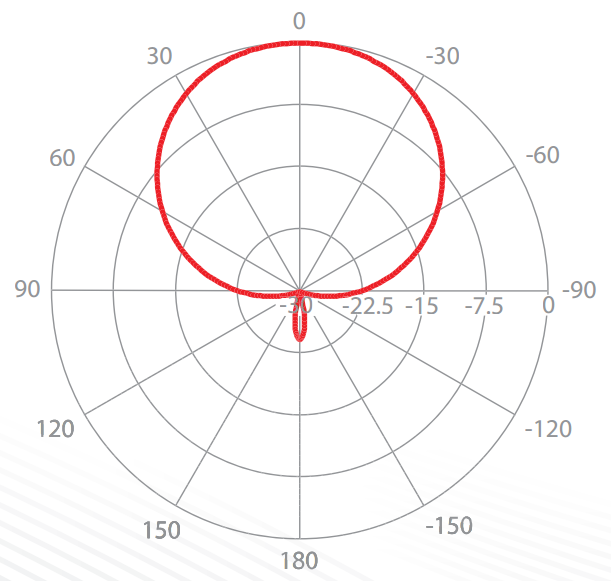

В вертикальной плоскости при вертикальной / горизонтальной поляризации

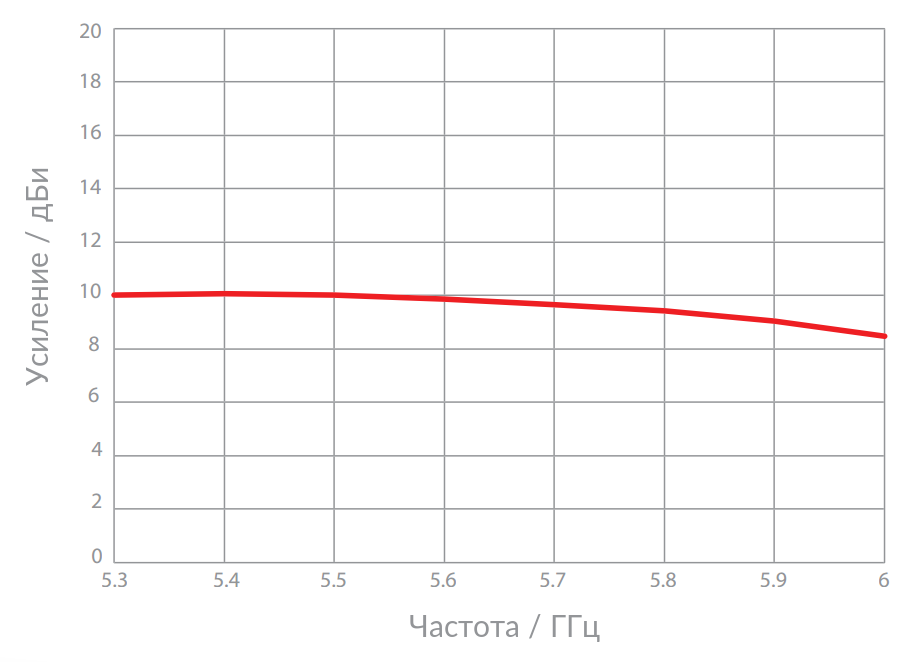

График усиления при горизонтальной / вертикальной поляризации

Комплект поставки

Устройство	1 шт.
Кронштейн	1 шт.
Болт M8 x 42,5 мм	2 шт.
Болт M8 x 73,5 мм	2 шт.
Запирающий винт 2,9 x 16 мм	1 шт.
